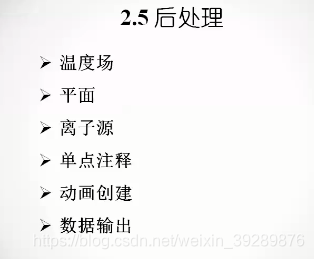

Flotherm学习2.5后处理

在这里插入图片描述
在这里插入图片描述

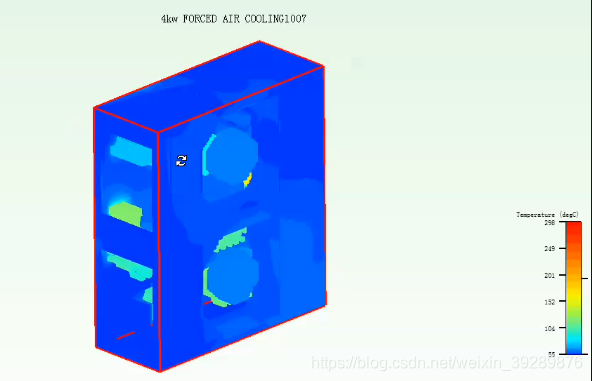

温度场

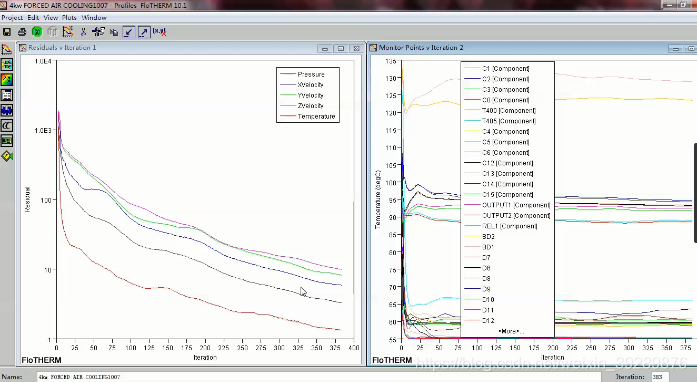

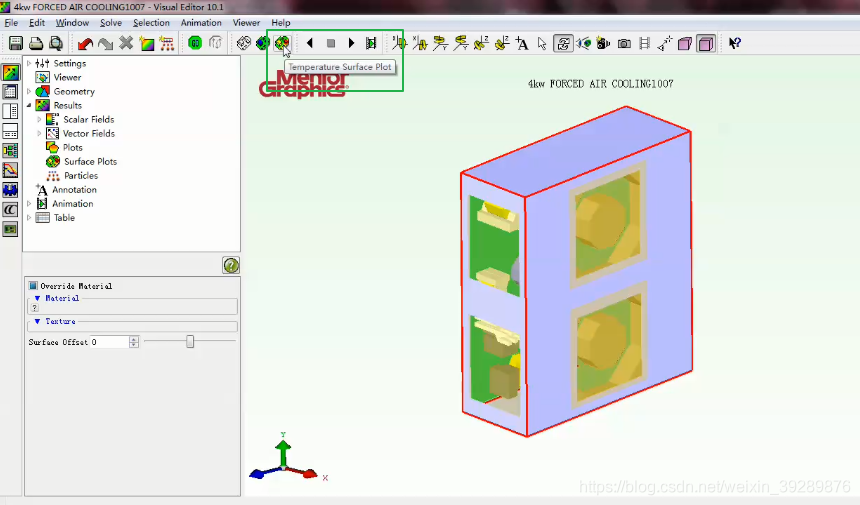

后处理点进visual editor,查看温度场
在这里插入图片描述

在这里插入图片描述
不需要看整体,整体看会消耗内存

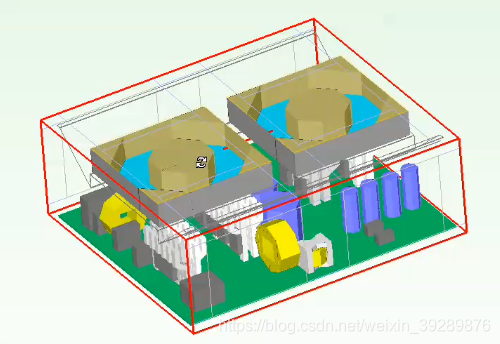

把外壳线框显示,就在温度长边上
在这里插入图片描述

平面

创建平面
在这里插入图片描述

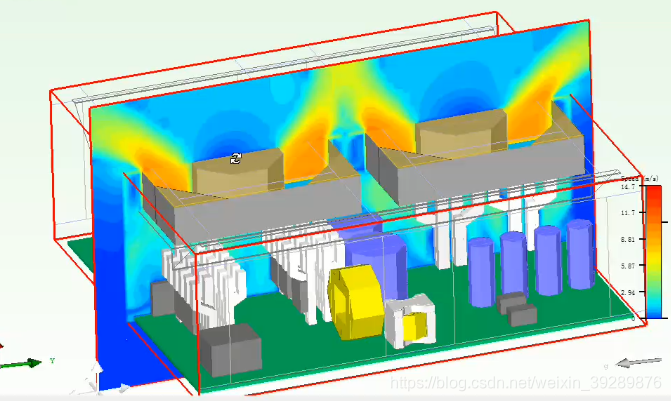

可选温度速度等等,风扇进口出口速度会比较明显
在这里插入图片描述
轴流扇中间无风带
在这里插入图片描述
可以同时建立好几个平面

离子源

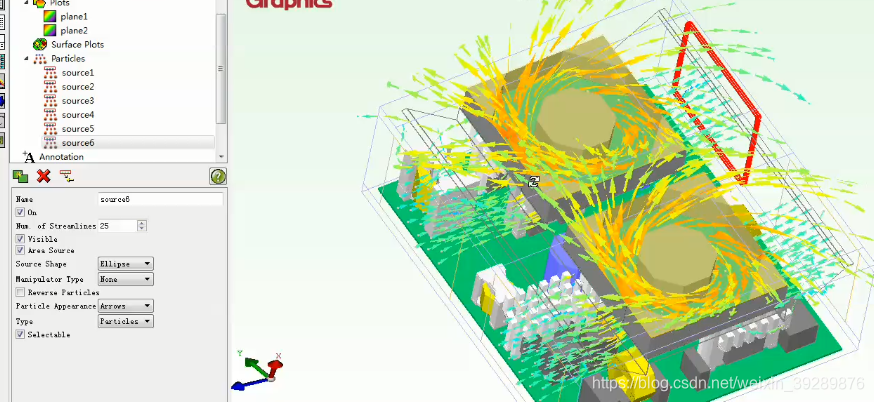

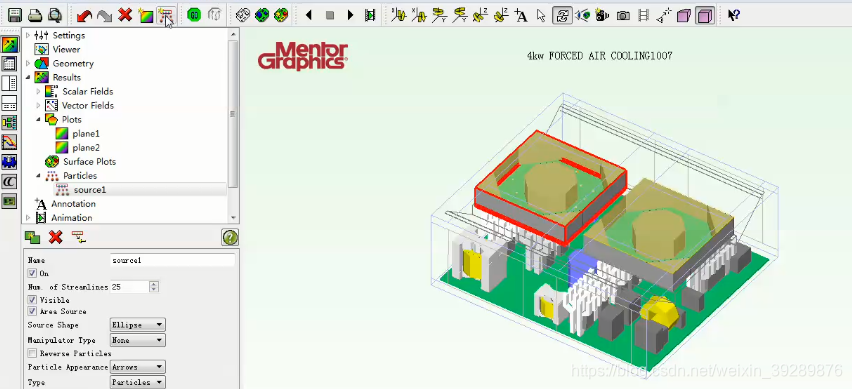

点击两个风扇创建离子源
在这里插入图片描述
在这里插入图片描述

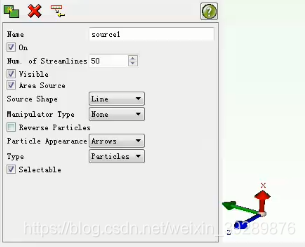

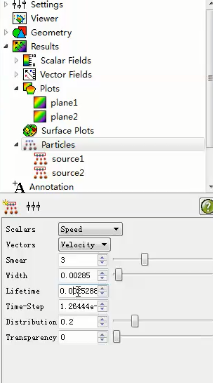

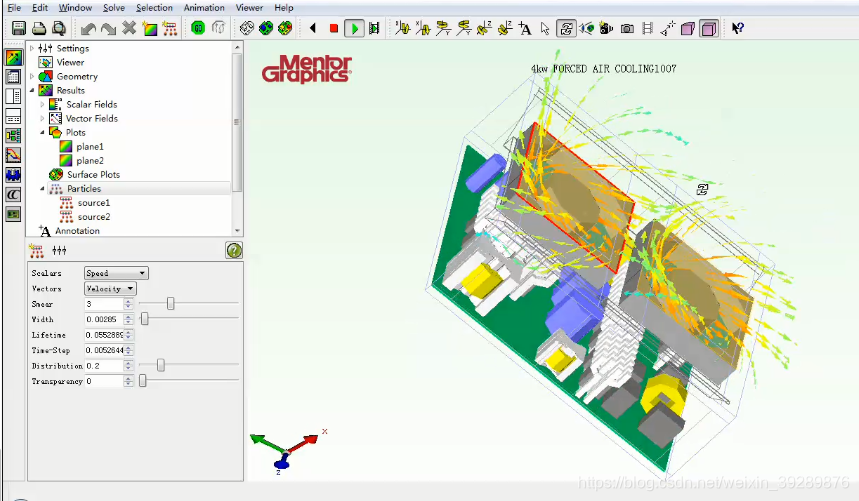

发现太密了就修改离子属性
在这里插入图片描述
在这里插入图片描述
要看向外的就把四个出口各加上一个离子源
在这里插入图片描述

在这里插入图片描述

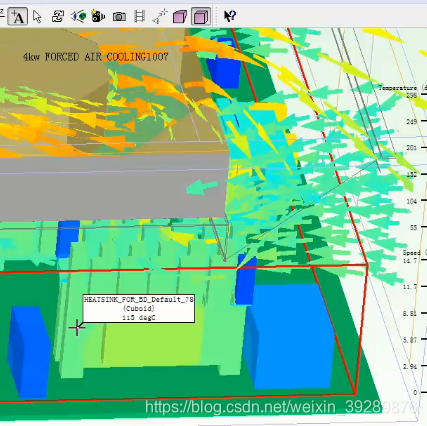

单点注释

希望查看整流桥表面温度
注释一下就可以显示
在这里插入图片描述

动画创建

i是轴侧视图,目前是两帧
在这里插入图片描述
该是循环反转,不点就一直是正向的
最后一个就是输出动画

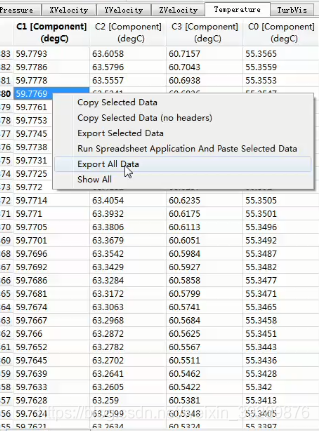

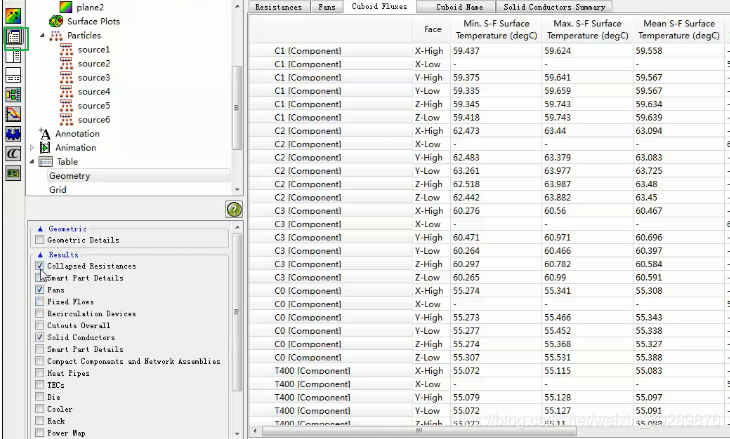

数据输出

在这里插入图片描述
在这里插入图片描述
数据导出
