一、前言

前面CODESY下载安装并熟悉了，p-net搭建从站也已经跑在虚拟机树莓派上了，我们只需要快速搭建一个profinet主站来和从站进行交互即可，这里我们直接用Windows下带的软PLC搭建profinet主站并和p-net的demo从站程序进行IO交互。
评估是否进行Windows下的运行时PLC前先看一下注意事项，Windows下安装配置会需要修改boot及防火墙等，可能会影响Windows电脑的正常使用，所以创建项目时的设备可以选择非RTE的。

二、Windows运行时软plc配置编程

1、安装Windows下的运行时扩展包（非必要）

下载安装Windows运行时：
http://store.codesys.cn/codesys/store/detail.html?productId=58

导入下载好的运行时安装包：

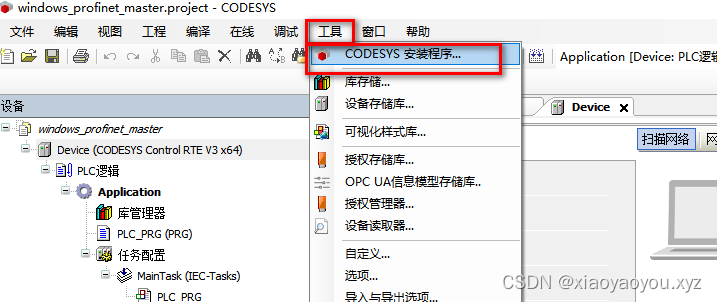

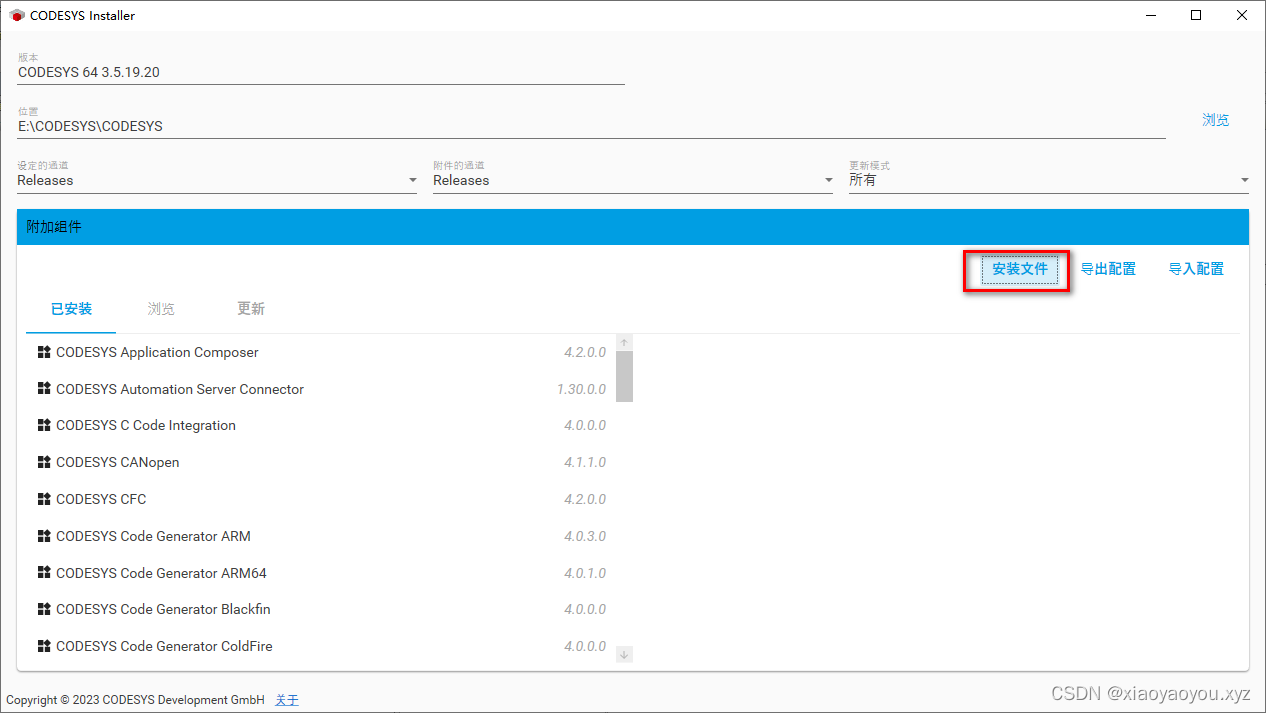

然后按照提示安装对应扩展包即可。

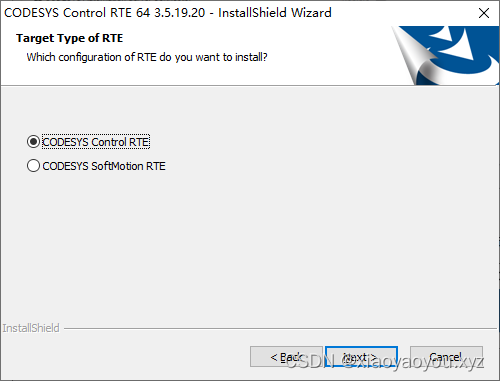

之后安装CODESYS Control RTE并重启电脑，之后启动对应的RTE的PLC即可：

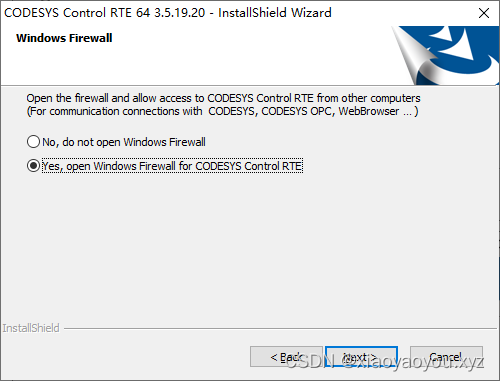

打开防火墙，否则网关搜不到：

管理员权限安装，不要安装到C盘：

2、创建项目

2.1、创建标准工程

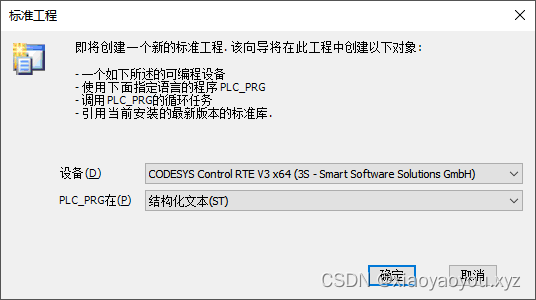

标准工程，RTE设备（运行时环境），控制设备（主站控制器）：

或者选择非RTE的控制器设备：

2.2、添加RTE设备或非RTE设备

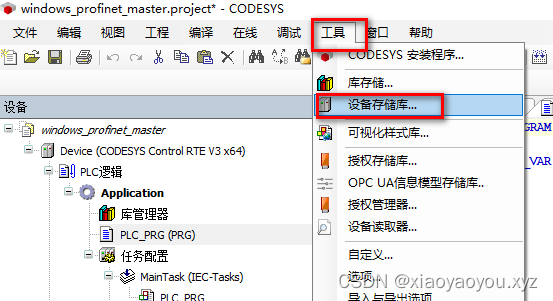

添加设备（只有安装了对应的RTE扩展包才能找到添加如下对应类型的设备）：

非RTE设备搜索添加：

2.3、激活设备

如下以非RTE设备为例：

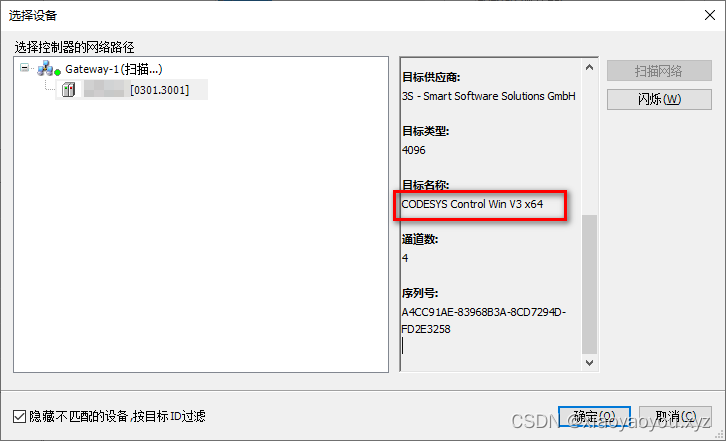

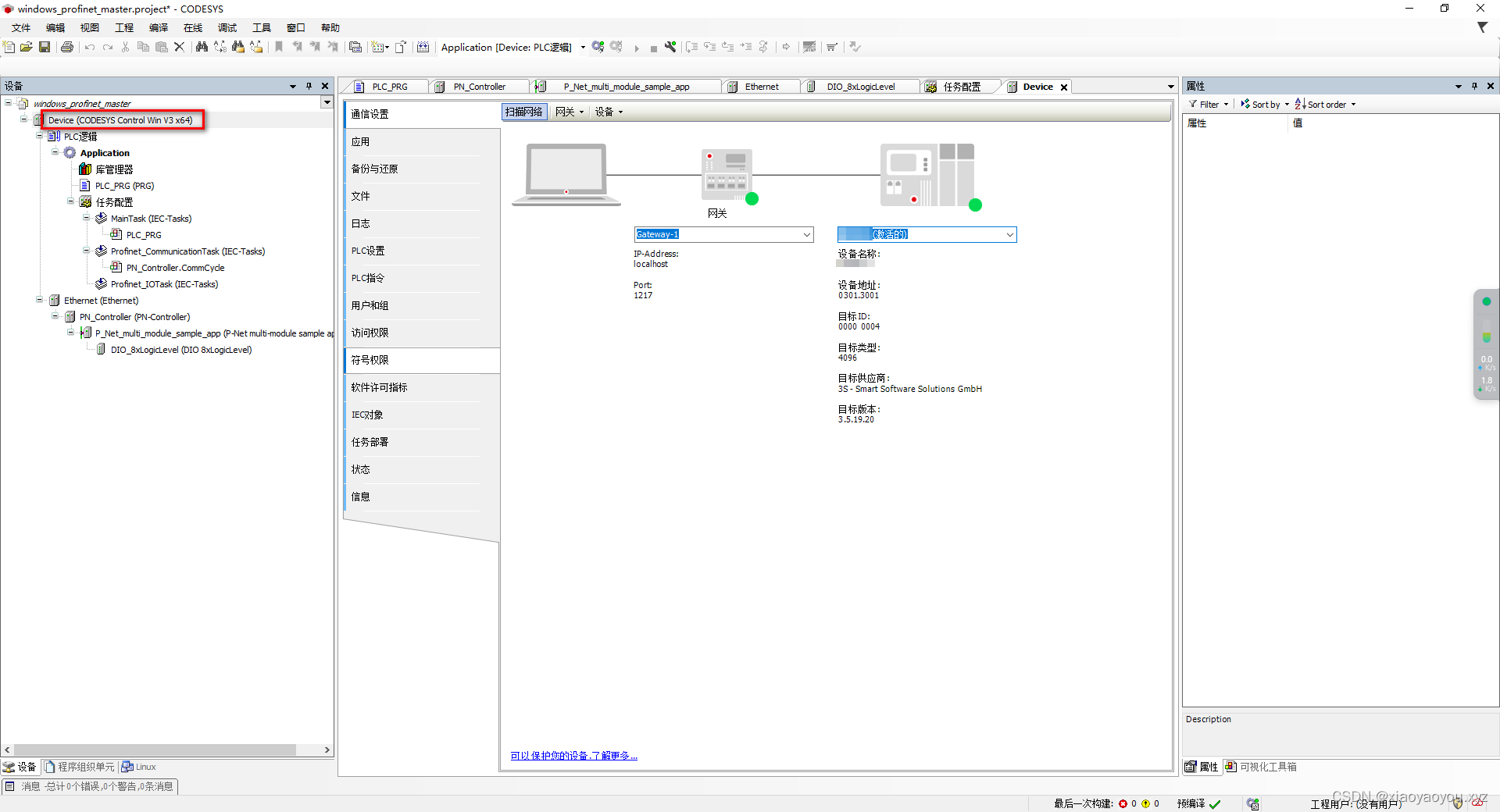

设备激活成功（需要输入Windows的用户名密码）：

2.4、回声测试

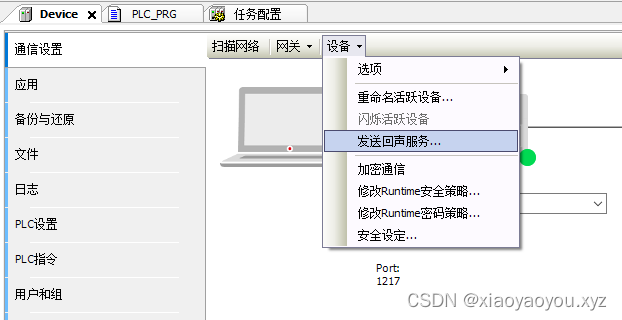

发送回声服务：

2.5、安装p-net类型Profinet设备

下载对应GSDML文件：github.com/rtlabs-com/p-net/blob/master/samples/pn_dev/GSDML-V2.4-RT-Labs-P-Net-Sample-App-20220324.xml

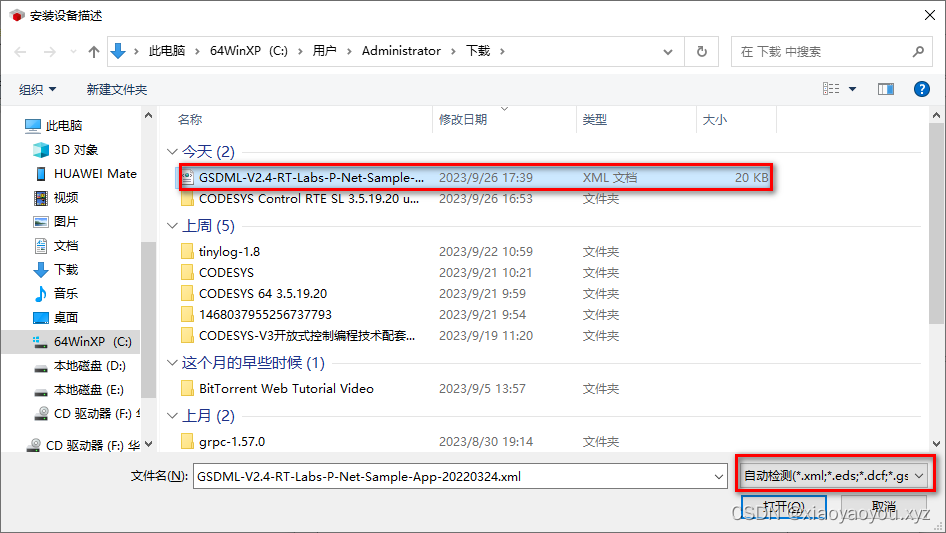

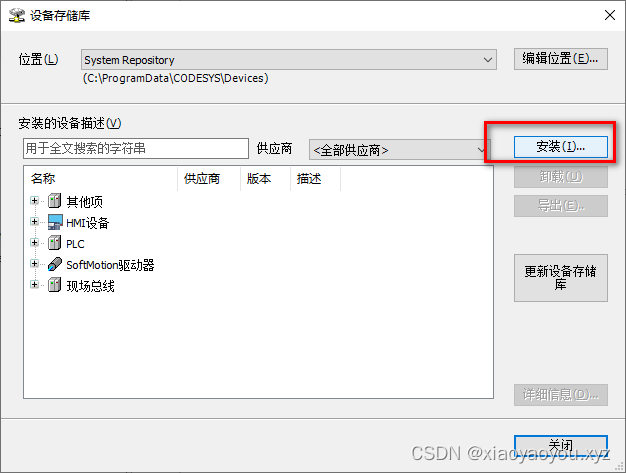

安装GSDML文件：

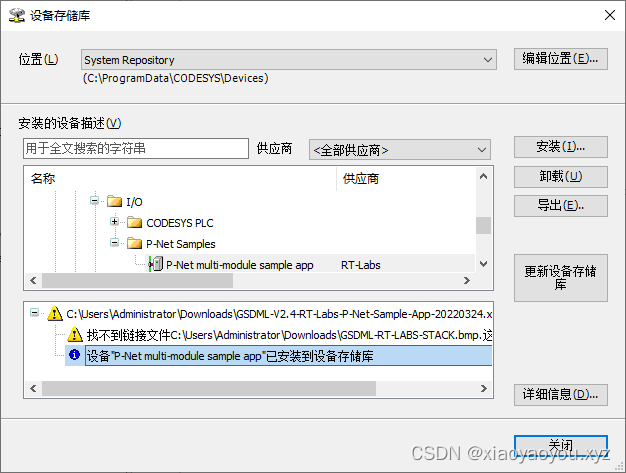

安装成功：

2.6、配置添加Profinet主站网络

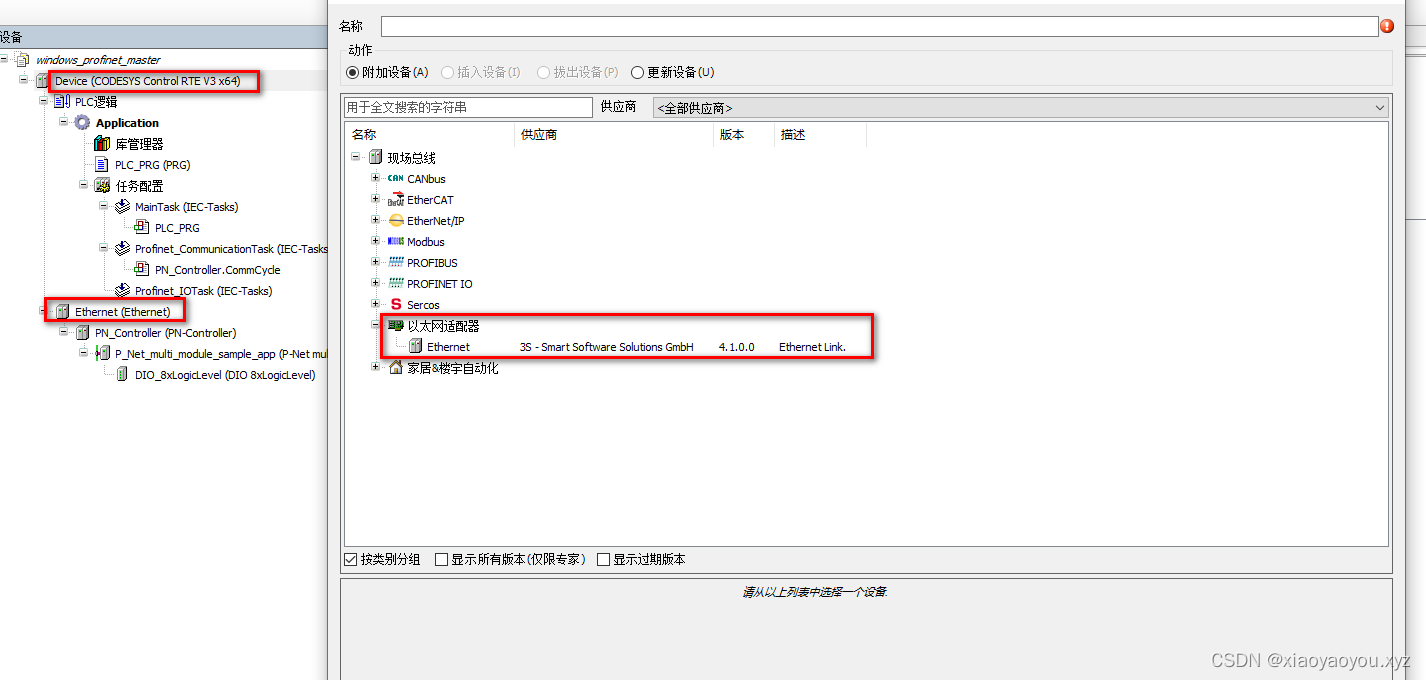

● 在左侧面板的 Device（CODESYS Ccontrol RTE V3 x64）上，右键单击并选择添加设备。使用 以太网适配器、 以太网。

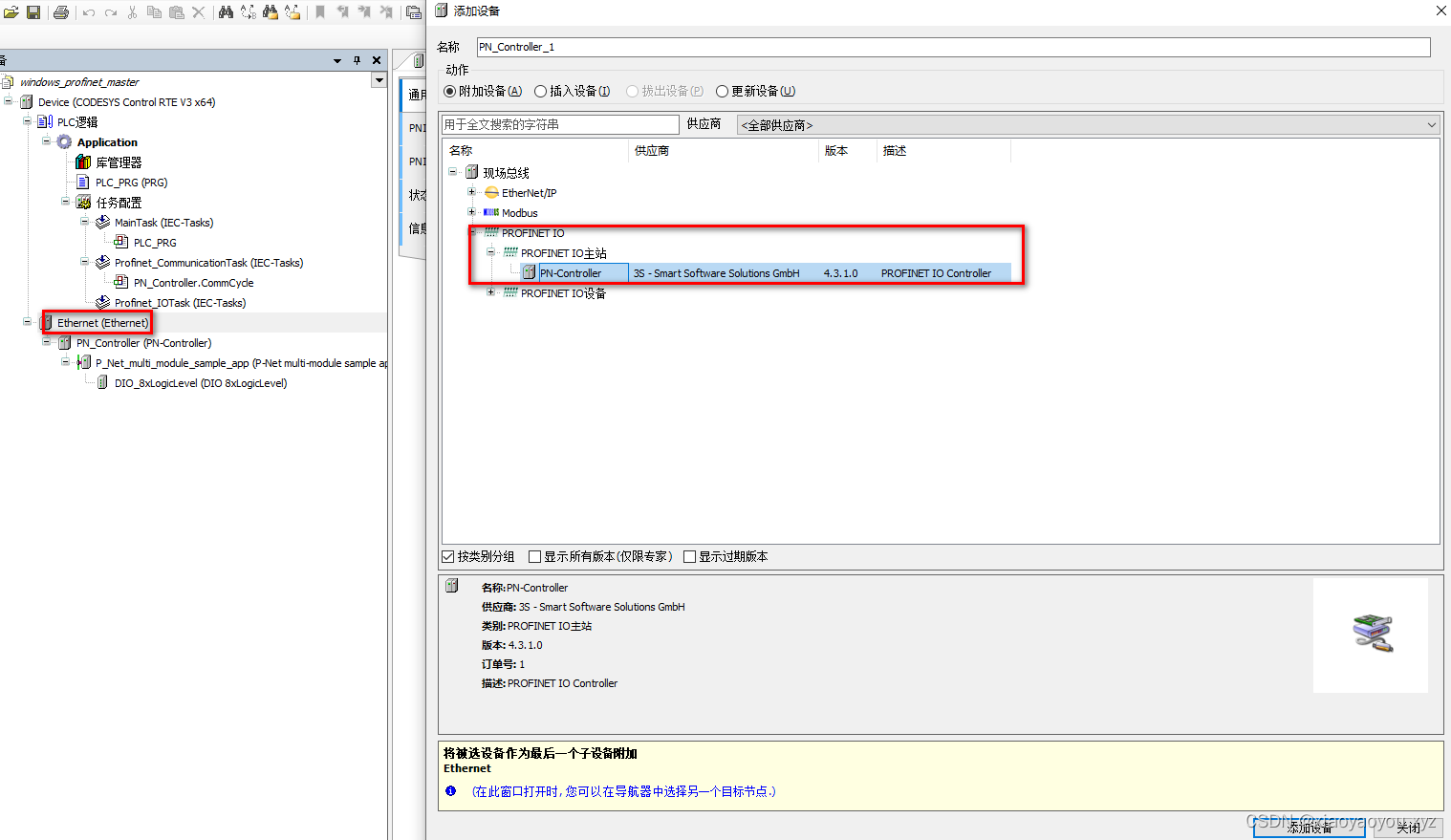

● 在 以太网上，右键单击并选择 添加设备。使用 Profinet IO主站、 PN-控制器。

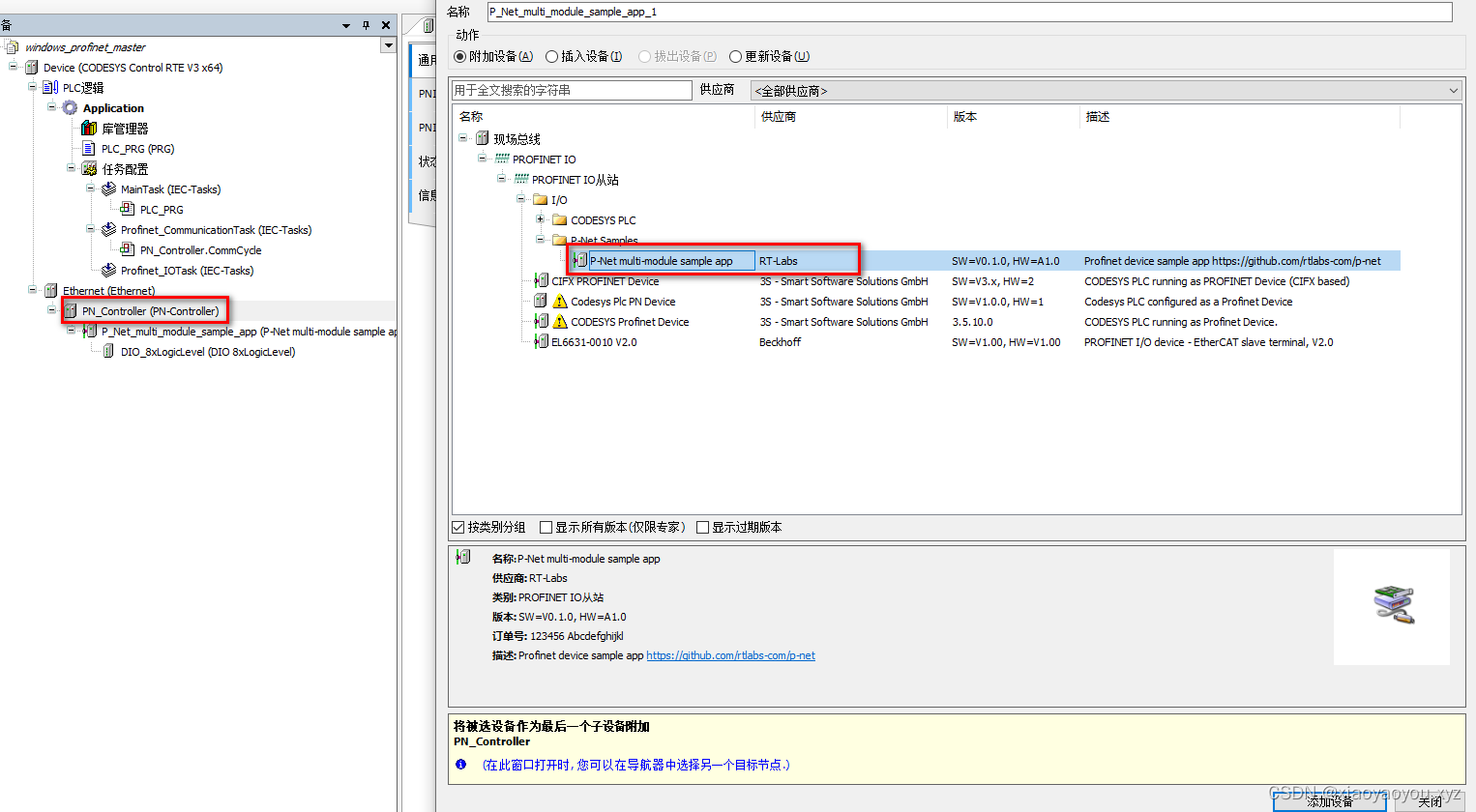

● 在 PN_Controller上，右键单击并选择 添加设备。使用 P-Net 示例应用程序。

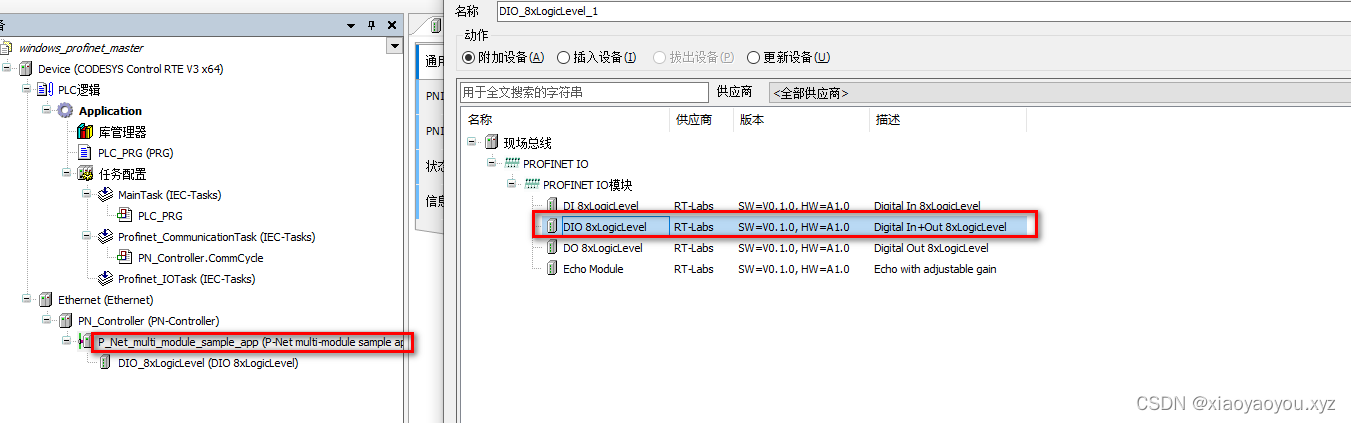

● 在 P_Net_Sample_App上，右键单击并选择 添加设备。使用 DIO 8xLogicLevel。

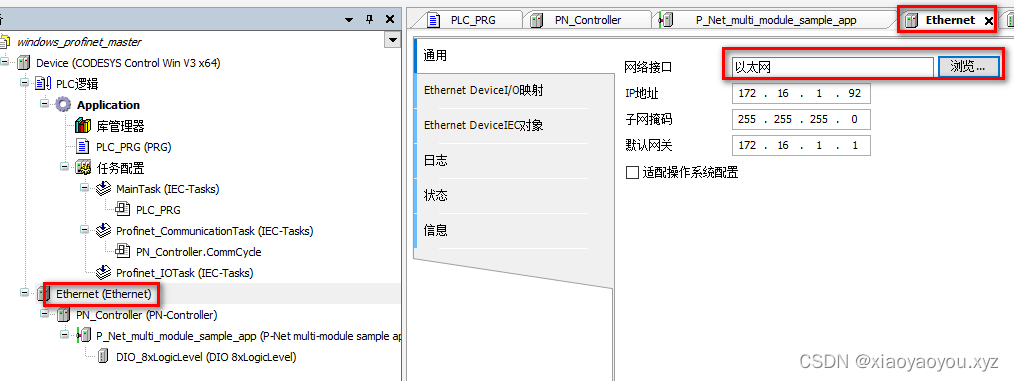

● 双击 左侧菜单中的以太网节点。选择接口“eth0”。IP 地址将相应更新。

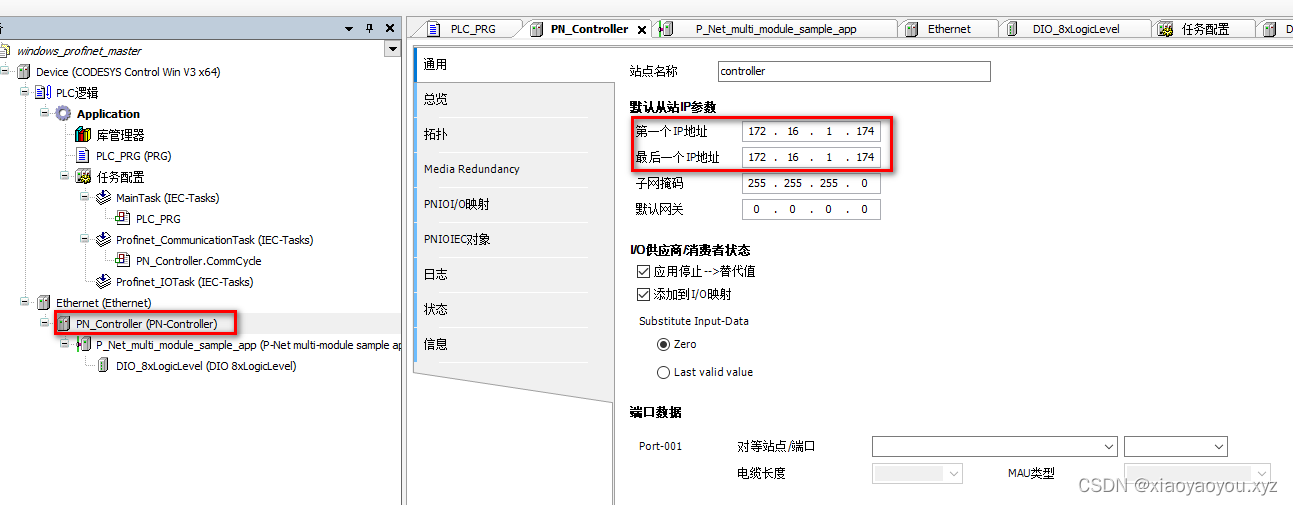

● 双击 左侧菜单中的PN_controller节点。使用“第一个 IP” 和 “最后一个 IP”调整 IP 范围， 使其都具有 IO 设备的现有 IP 地址（例如运行 example_app 的 Linux 笔记本电脑或嵌入式 Linux 板）。在本教程中，我们使用 First IP 172.16.1.174 和 Last IP 172.16.1.174。

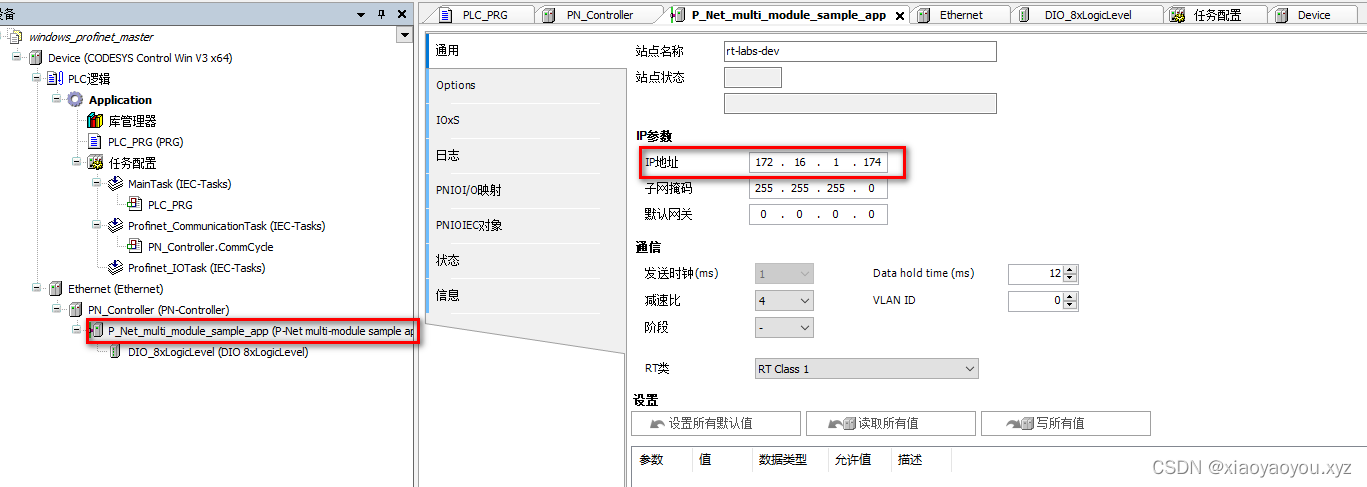

● 双击 左侧菜单中的P_Net_Sample_App节点。将 IP 地址设置为 IO 设备的现有地址。在本教程中我们使用 172.16.1.174.

3、PLC编程

● 单击左侧面板中的 PLC 逻辑 ‣ Applicaiton ‣ PLC_PRG并输入程序。

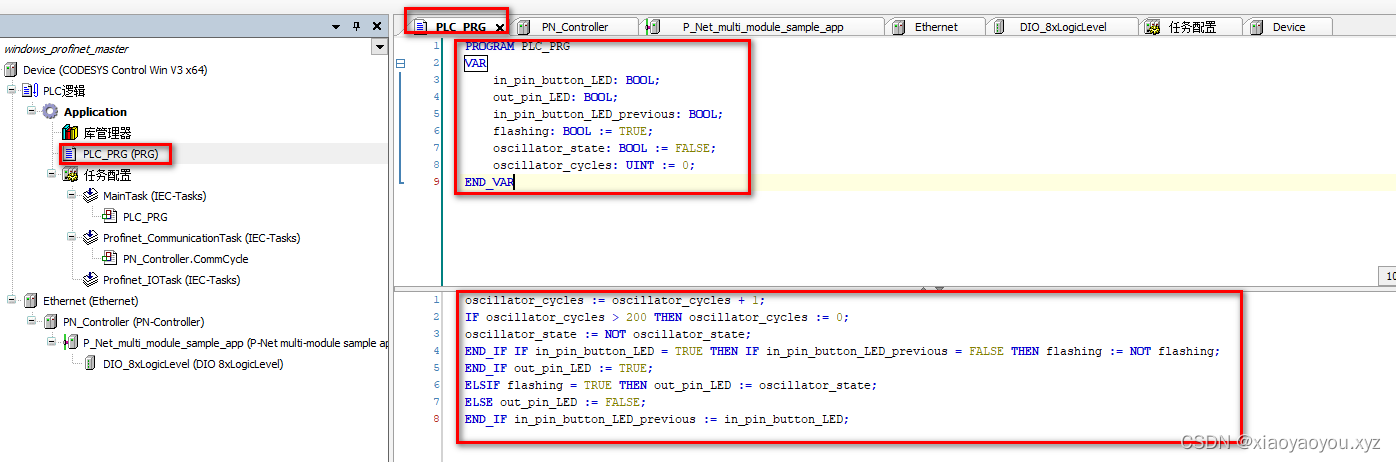

在控制器应用程序中，根据教程，使用ST语言编程，变量部分和程序部分的代码都给了，这里我们添加进去即可：

PROGRAM PLC_PRG
VAR
    in_pin_button_LED: BOOL;
    out_pin_LED: BOOL;
    in_pin_button_LED_previous: BOOL;
    flashing: BOOL := TRUE;
    oscillator_state: BOOL := FALSE;
    oscillator_cycles: UINT := 0;
END_VAR

oscillator_cycles := oscillator_cycles + 1;
IF oscillator_cycles > 200 THEN oscillator_cycles := 0;
oscillator_state := NOT oscillator_state;
END_IF IF in_pin_button_LED = TRUE THEN IF in_pin_button_LED_previous = FALSE THEN flashing := NOT flashing;
END_IF out_pin_LED := TRUE;
ELSIF flashing = TRUE THEN out_pin_LED := oscillator_state;
ELSE out_pin_LED := FALSE;
END_IF in_pin_button_LED_previous := in_pin_button_LED;

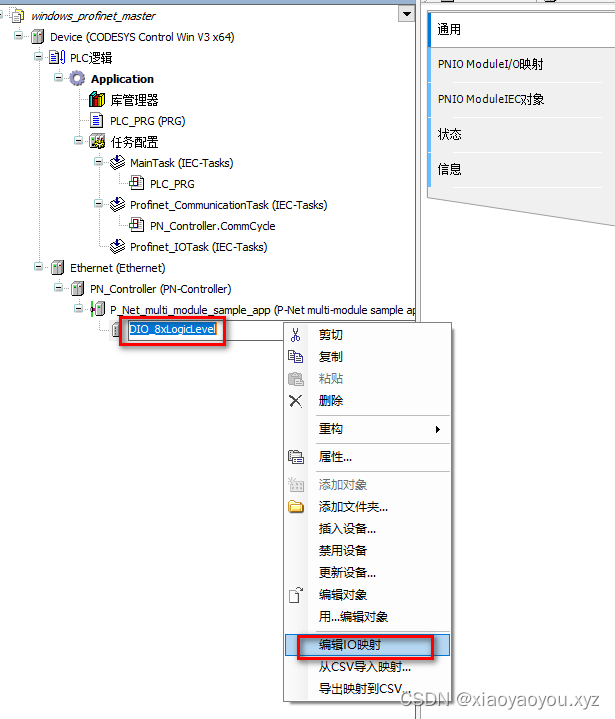

● 在左侧菜单中的 DIO_8xLogicLevel节点上 ，右键单击并选择“编辑 IO 映射”。

● 单击小 +号打开 “Input 8 bits”行 。

● 双击您想要编辑的行上的图标。

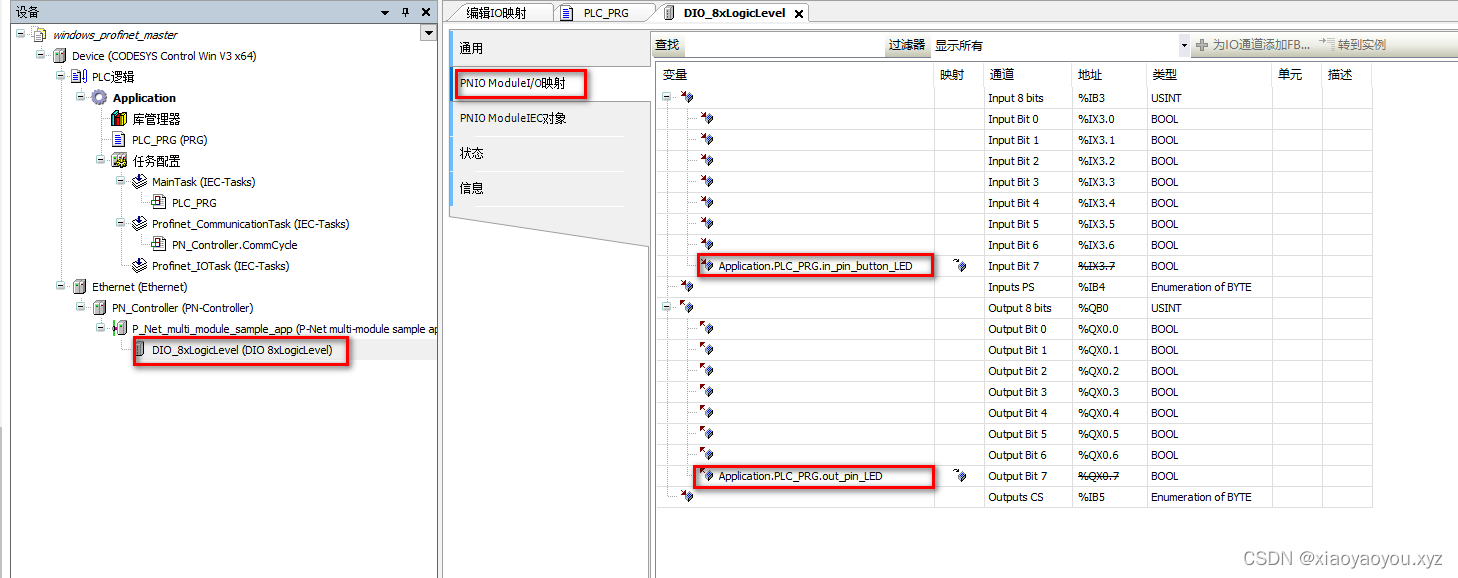

● 将“Input Bit 7”映射到“in_pin_button_LED”（通过Application/PLC_PRG找到），将“Output Bit 7”映射到“out_pin_LED”。
或者双击在这里编辑也可以：

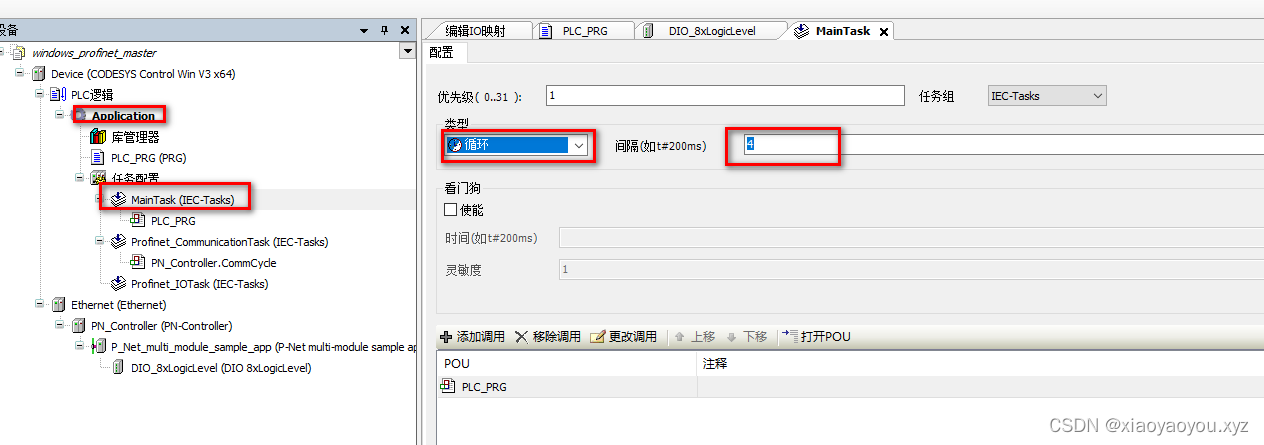

● 在 Application ‣ MainTask 中选择 Cyclic with 4 ms。

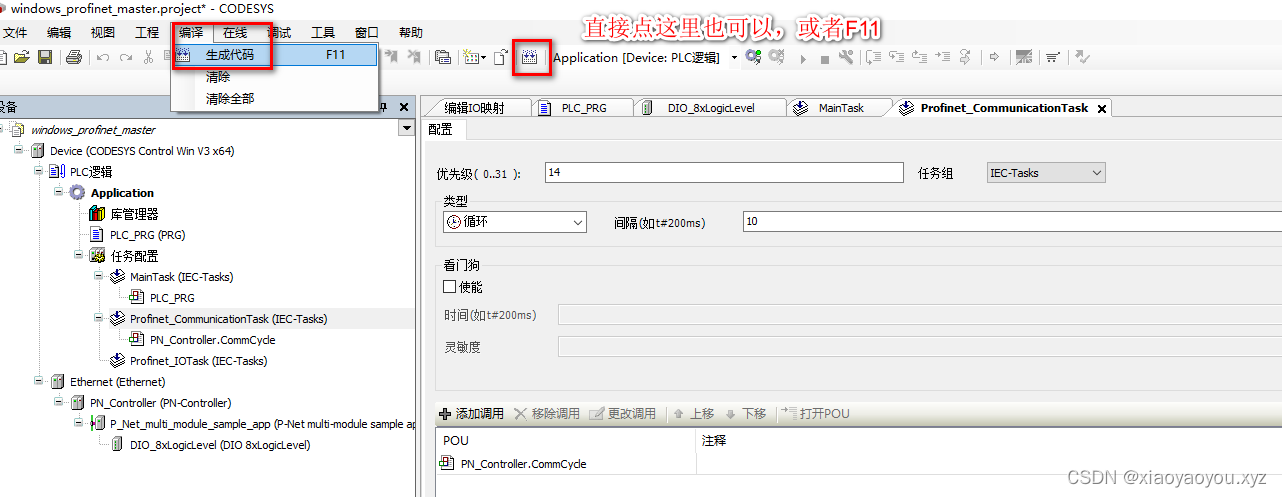

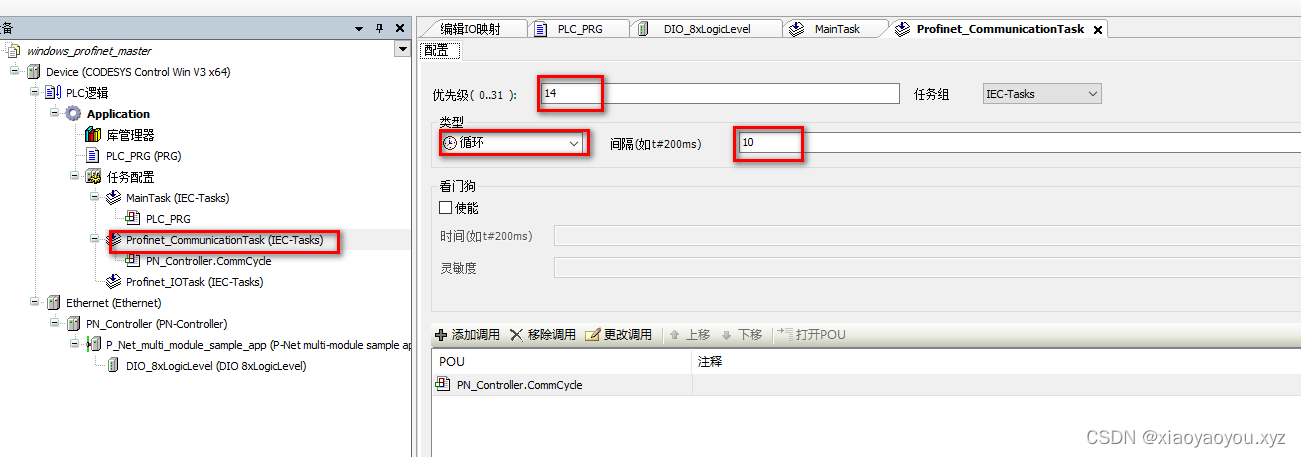

● 在 Application ‣ Profinet_CommunicationTask 中选择 10 ms 的循环。使用优先级 14。

4、烧录程序并测试

● 在顶部菜单中，使用 Build ‣ 生成代码。

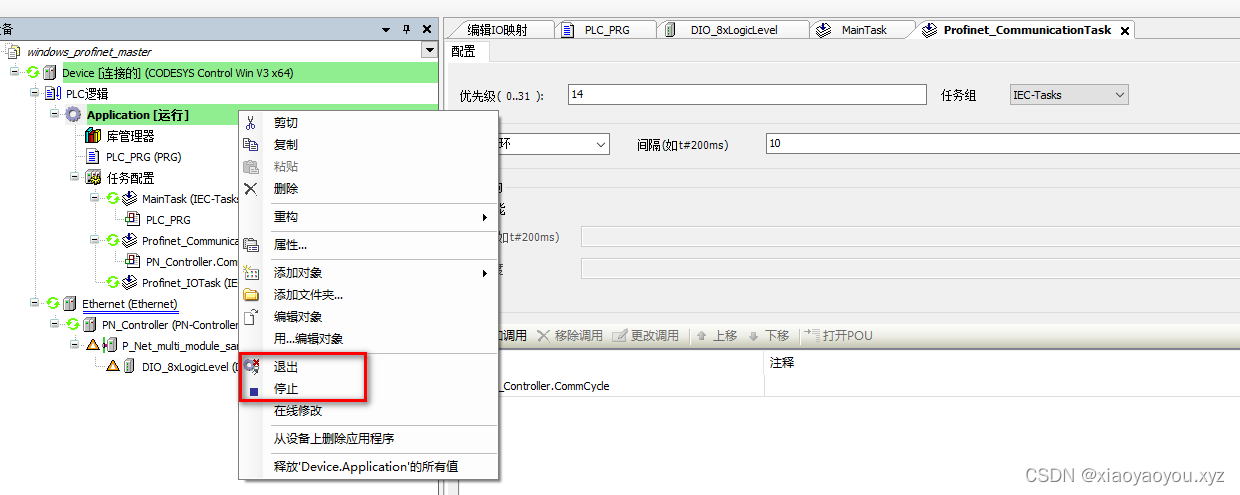

● 使用顶部菜单 Online ‣ Login 将应用程序传输到 Raspberry Pi。 在弹出窗口中按 “是” 。（Windows下的PLC不需要，Ubuntu和树莓派的都需要ssh去登录设备，这个后面的实例我么会再按照流程执行）
● 在顶部菜单中，使用 Debug ‣ Start 您可以使用顶部菜单 Tools ‣ “Update Raspberry Pi”来跟踪控制器日志。单击 “系统信息” 按钮，然后查看 “运行时信息” 文本框。如果在网络上找不到 IO 设备，它将显示错误消息。使用 Wireshark 验证控制器是否每 5 秒发送一次LLDP 数据包。每 15 秒，它会发送一个 ARP 数据包来询问（第一个？）IO 设备 IP 地址，并发送一个 PN-DCP 数据包来询问名为“rt-labs-dev”的 IO 设备。
实际我这里需要登录->运行：

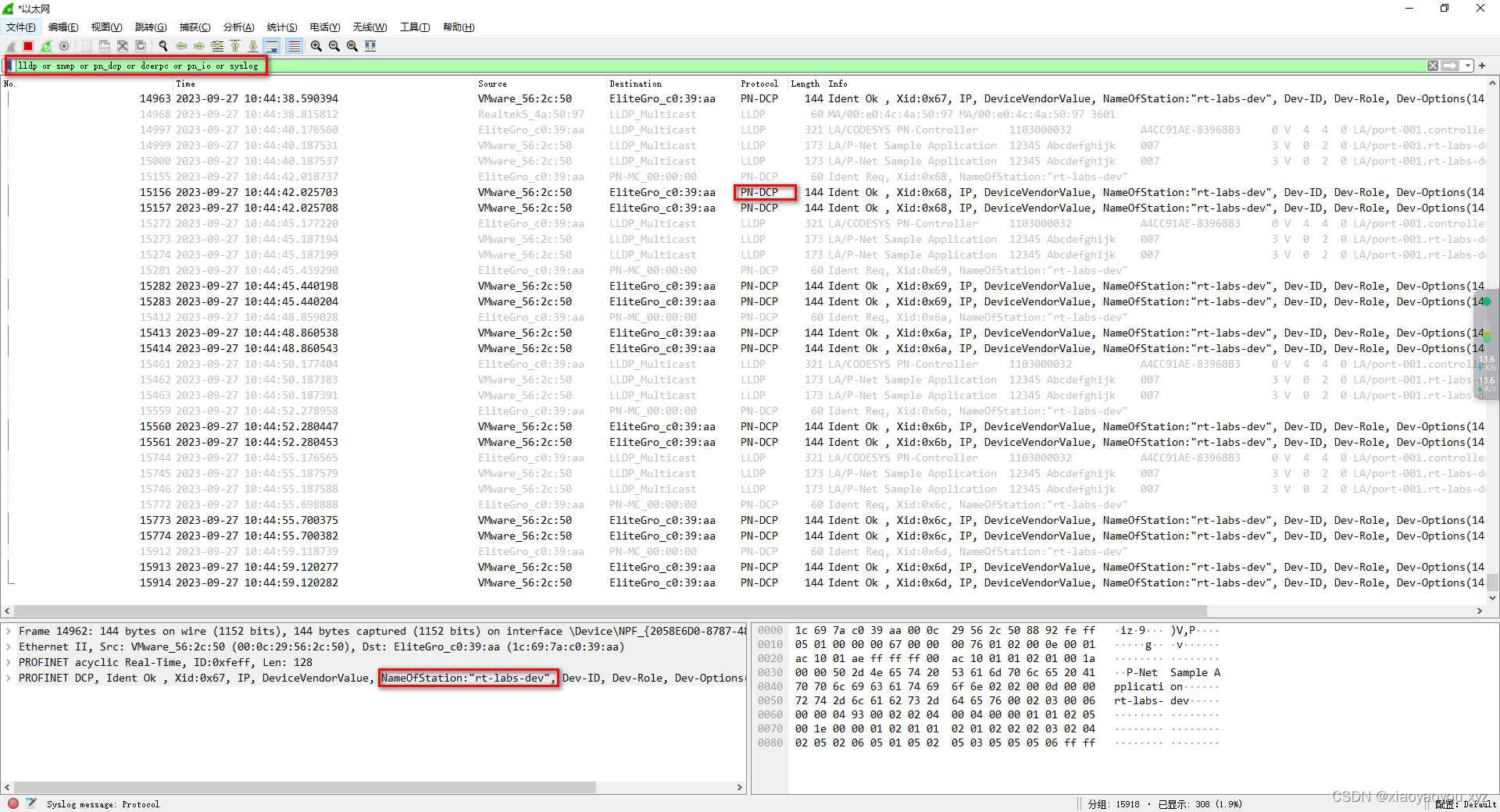

wireshark抓包（参考这里：https://rt-labs.com/docs/p-net/how-to-guides/capturing-and-analyzing-ethernet-packets/，后面也会单独出一节怎么抓包分析profinet的总结）：

可以看到我这里是没有找到对应的IO设备，这里不去具体分析原因了，我们后面会再去深究这里，期待一下吧。
● 配置完在 Raspberry Pi 上运行的 Codesys softplc 后，您可以关闭用于配置它的个人计算机（运行 Codesys 桌面应用程序）。请记住，您需要每两个小时重新启动运行 Softplc 的 Raspberry Pi，如果使用试用版。
Codesys 故障排除 —————- ——- 如果您收到错误，声称缺少库，请单击左侧面板中的 PLC 逻辑 ‣ 应用程序 ‣ 库管理。Codesys 应该自动检测是否有任何缺失的库。单击 “库管理器”选项卡 下的 “下载缺少的库” 以下载任何缺少的库。（这里也是上一节提到的第一次运行会缺少库，需要挂tz下载解决）

三、注意事项

由于CODESYS Control RTE V3会配置boot以及防火墙（如果安装过程中不同意配置boot的话会导致搜不到RTE设备），所以会影响正常的Windows使用，所以这里我们使用非RTE的CODESYS Control创建软PLC作为主站，虽然由于没有达到实时性导致IO通信超时（这个在日志上到时候会具体再分析查看），但是基础的profinet交互过程可以做大致的查看分析了。
