预充电电路工作原理_变频冰箱开关电源电路工作原理及检修。

电冰箱的开关电源电路主要用来为电冰箱其他电路和各部件提供工作电压，市电220V 电压经过开关电源电路处理后，通过接线端子为电冰箱的用电部件供电。

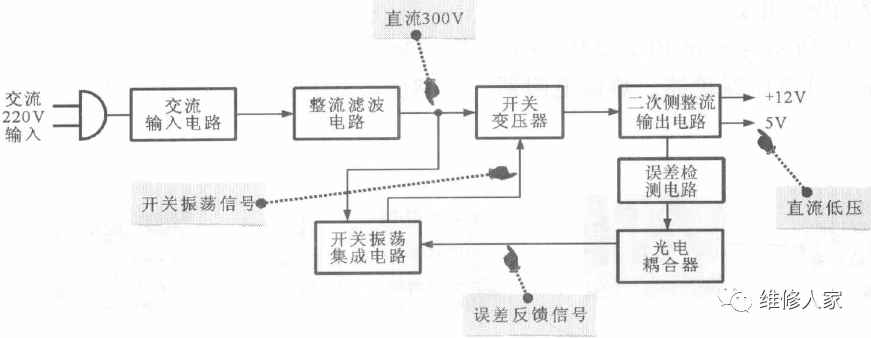

下图所示为三星BCD-226型电冰箱的开关电源电路框图及原理图。由图可知，该电路主要是由熔断器 (L01)、桥式整 (IC901)、开关(FUSE、FUSE1)、热敏电阻器(NTC901)、过电压保护器(VR1)、互感滤波器 流电路(D91。、D911、仍12、D913)、滤波电容器(C901)、开关振荡集成电路 变压器(T901)、光电耦合器(PC901、PC01)、三端稳压器(IC1O4)等构成的。

1、交流输入电路

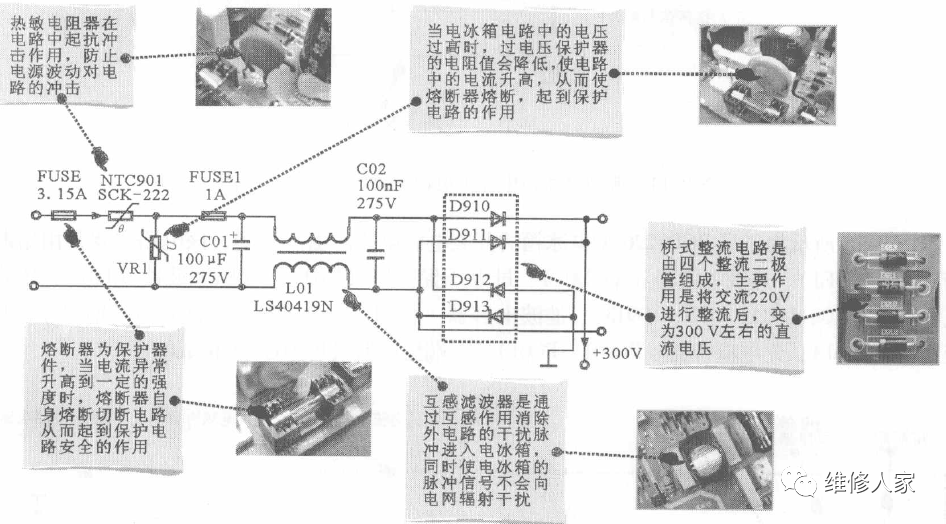

下图所示为三星BCD-226型电冰箱的交流输入电路。可以看到，该电路主要是由熔断器、过电压保护器、热敏电阻器、互感滤波器和桥式整流堆(D910~D913)等构成。

交流220V电压经输入插件送入电冰箱的开关电源电路中，经熔断器FUSE、热敏电阻器NTC9O1、过电压保护器VR1后，再由滤波电容器C01滤波，互感滤波器L01滤除干扰脉冲后，送入后级的桥式整流电路(D910~D913)中，经桥式整流电路整流后输出约300V 的直流电压为开关振荡电路供电。

2、开关振荡和二次侧整流输出电路

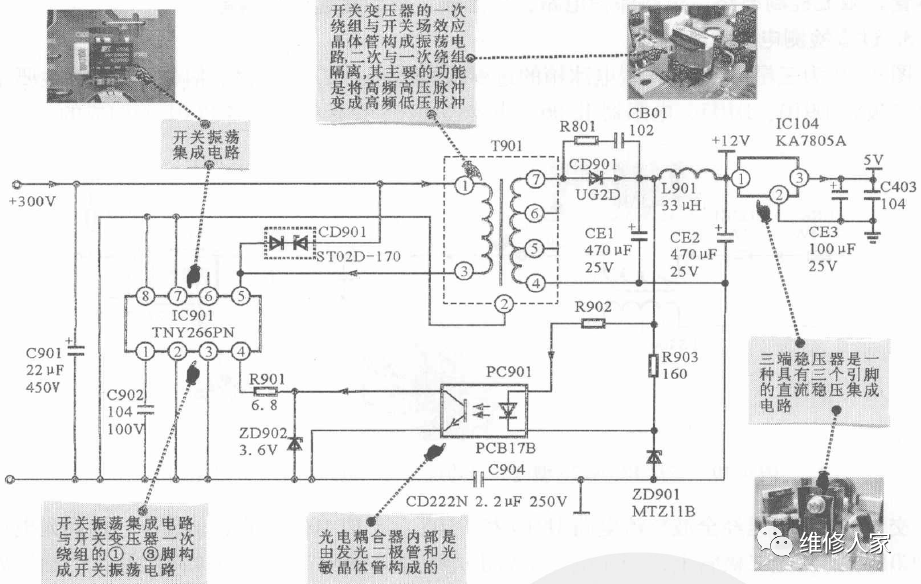

下图所示为三星BCD-226型电冰箱的开关振荡和二次侧整流输出电路。从图中可以看到，该电路主要由300V滤波电容器、开关振荡集成电路(TNY266PN)、开关变压器、光电耦合器和三端稳压器等构成。

由桥式整流堆输岀的+300V直流电压，经滤波电容器C901、开关变压器T901 一次绕组的①、③脚加到开关振荡集成电路IC901的⑤脚，⑤脚内接开关场效应晶体管漏极，同时接集成电路内的稳压电路，为芯片供电，使其进入振荡状态。

开关振荡集成电路⑤脚内接的开关场效应晶体管导通后，振荡信号再由⑤脚输出，使变压器T901 —次绕组①、③脚中形成开关振荡电流从而驱动开关变压器工作。

开关变压器T901的二次绕组感应到脉冲信号后，由⑦脚输出开关脉冲电压，经二次电路中的整流二极管、滤波电容器后，输出12V直流电压。12V直流电压再次经三端稳压器、 滤波电容器后输出+5V电压。

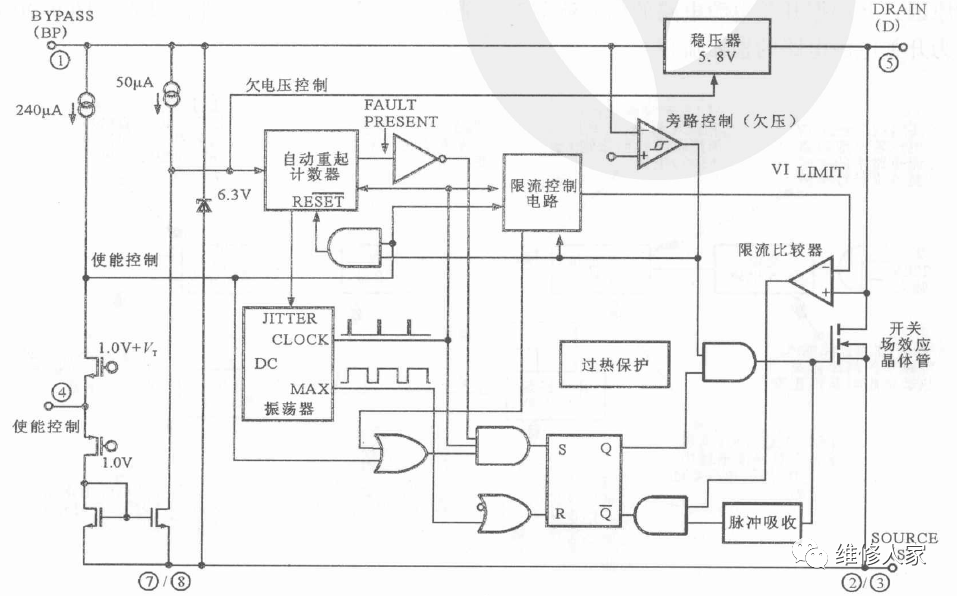

下图为开关振荡集成电路TNY258的内部结构图：

3、过零检测电路

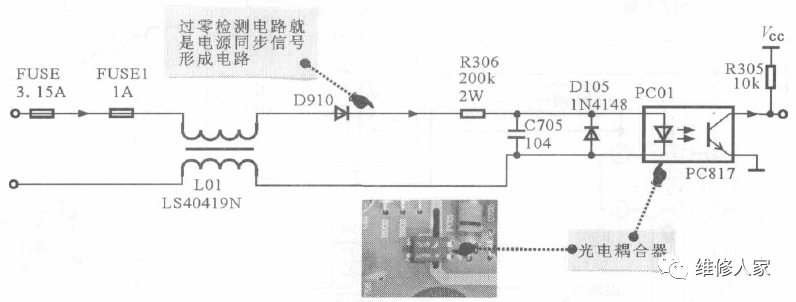

下图为三星BCD-226型电冰箱的过零检测电路的工作原理图，该电路主要由整流二极管D910、D105、电阻器R306、电容器C705和光电耦合器PC01等构成的。

交流220V电压经全波整流电路D910和D105后形成100Hz的脉动电压，加到光电耦合 器PC01中的发光二极管上，经光电变换后由光敏晶体输出100Hz的脉冲信号，送给微处理 器，作为电源同步信号。

4、开关电源电路的检修流程

开关电源电路是电冰箱中的关键电路，若该电路出现故障经常会引起电冰箱开机不制冷、压缩机不工作、无显示等现象。对该电路进行检修时，可依据故障现象分析出产生故障的原因，并根据开关电源电路的信号流程对可能产生故障的部件逐一进行排查。

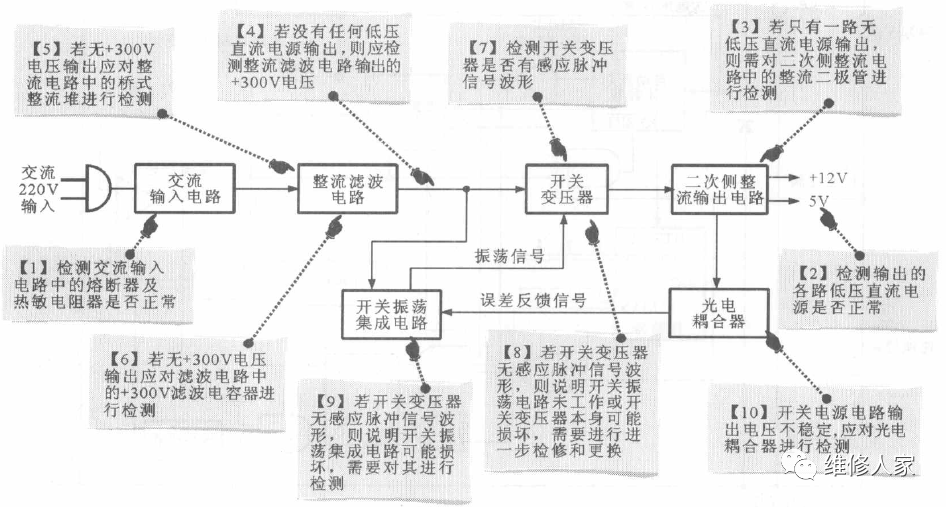

下图所示为开关电源电路的检修流程：

当电源电路出现故障时，可首先采用观察法检查电源电路的主要元器件有无明显损坏迹象，如观察熔断器有无断开、炸裂或烧焦的迹象，其他主要元器件有无脱焊或插接不良的现象，互感滤波器线圈有无脱焊，引脚有无松动，+300V滤波电容器有无爆裂、鼓包等现象。如出现上述情况则应立即更换损坏的元器件。
