最近小米官网上架了一款22.5W充电器，相较于小米18W QC快充充电器和18W PD快充充电器，新款充电器虽然功率提升并不大，但却支持了自家10V私有协议，可为小米10青春版、Redmi 10X 4G等手机提供22.5W(MAX)的充电功率。

此外在售价方面，小米22.5W充电器与小米18W PD充电器价格都是39元，可以说是加量不加价。下面充电头网就对小米新款22.5W充电器进行拆解，一起来看看其内部做工如何。

一、小米22.5W充电器外观

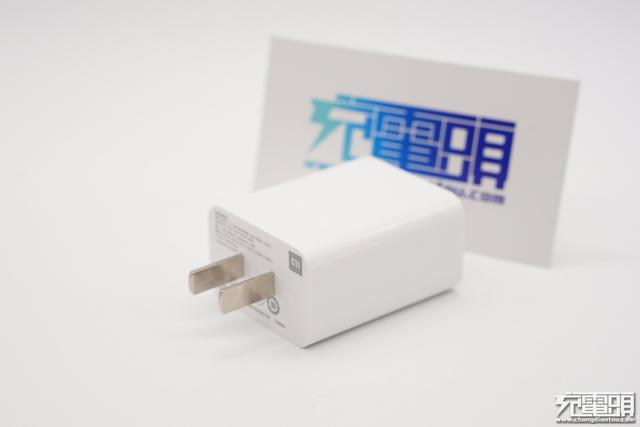

小米这款22.5W快充充电器采用PC阻燃材质白色外壳，机身表面亮面处理，侧身之间为弧面过渡，整体洁白光滑，使用时不硌手。

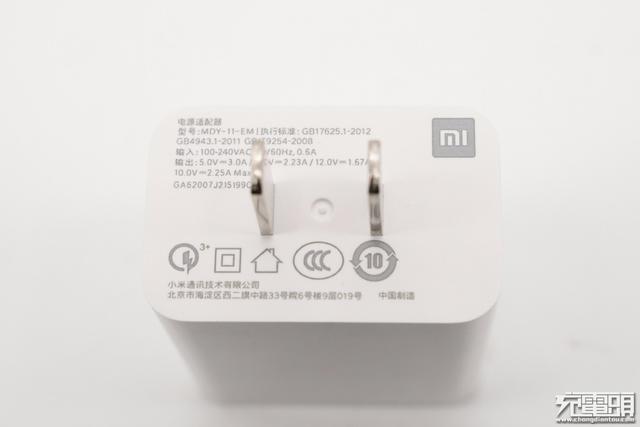

输入端配备固定式国标插脚，外壳上标注充电器的参数信息型号：MDY-11-EM输入：100-240V~50/60HZ 0.6A输出：5V3A、9V2.23A、12V1.67A、10V2.25A Max可以看到除了常规的5V/9V/12V外，还有10V这个特殊电压，专门用于小米家族的私有快充协议。

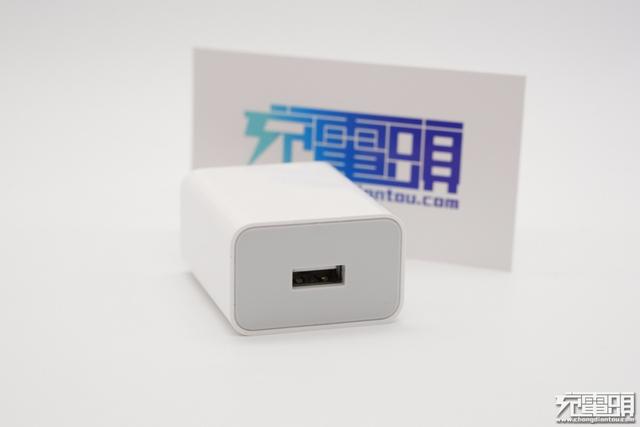

输出顶面中心设有USB-A接口，白色胶芯。

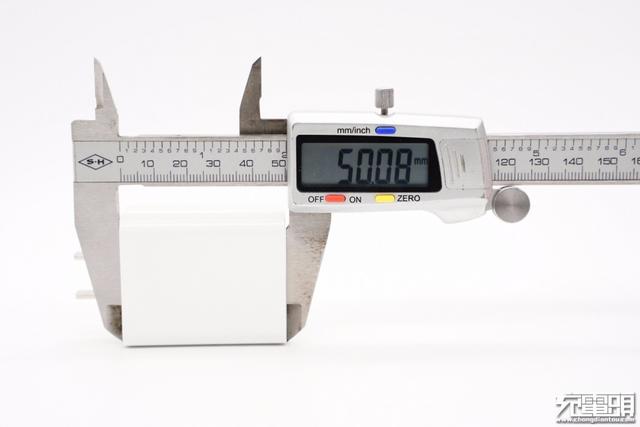

使用游标卡尺实测充电器机身长50.08mm。

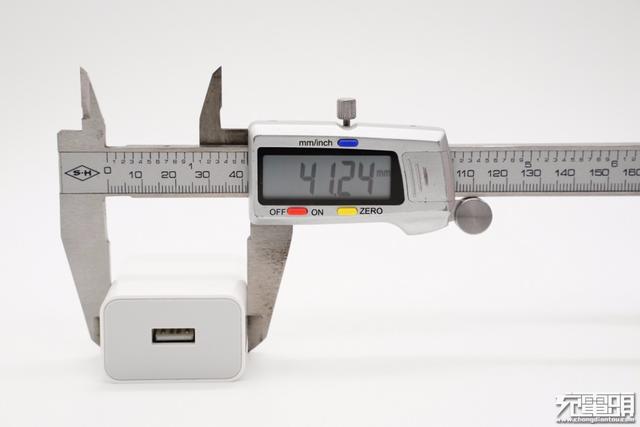

宽为41.24mm。

厚度为26.25mm。

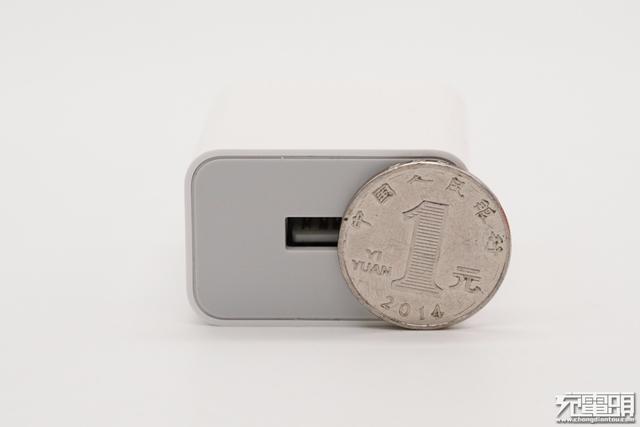

机身厚度和一元硬币直径几乎相当。

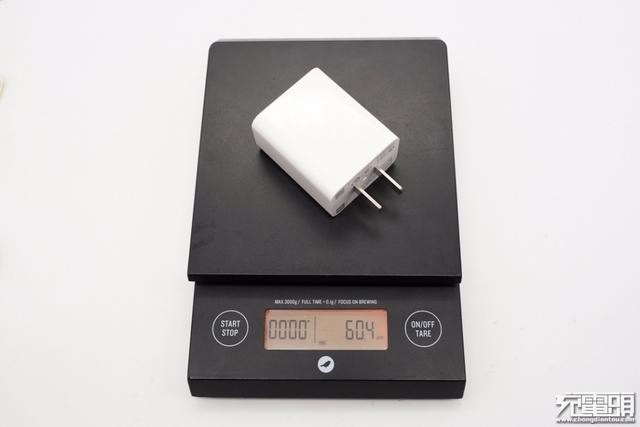

净重约为60g。

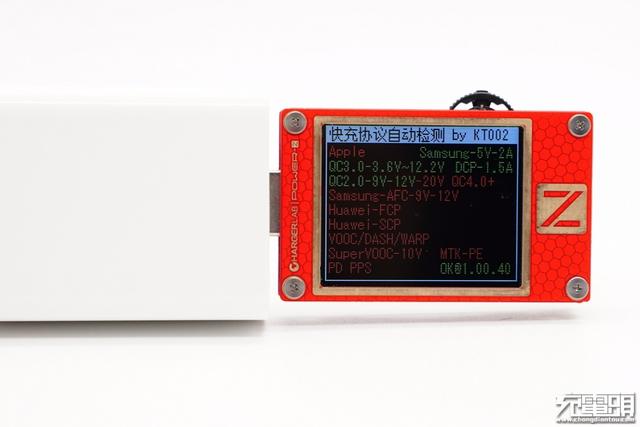

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Samsung 5V/2A、DCP、QC2.0、QC3.0协议。

二、小米22.5W充电器拆解

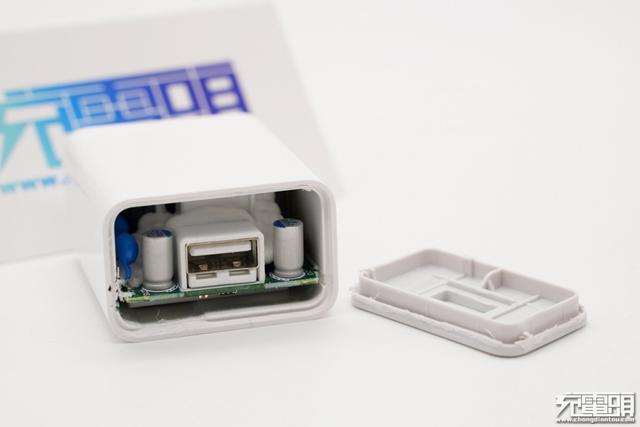

将输出端外壳拆开，边缘采用超声波焊接封装。

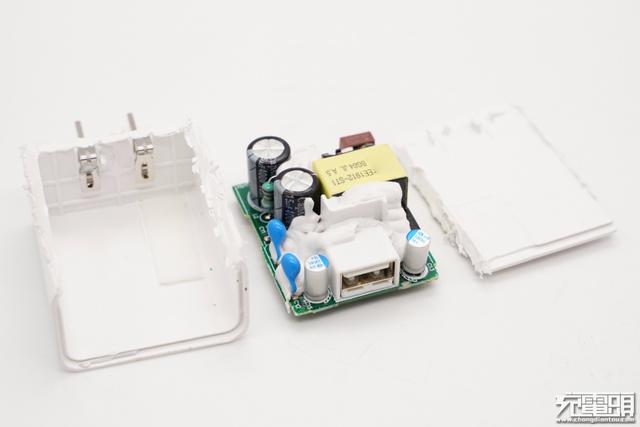

暴力切割开机身壳将PCB板取出，插脚和金属弹片压接，弹片和PCB板接触通电。

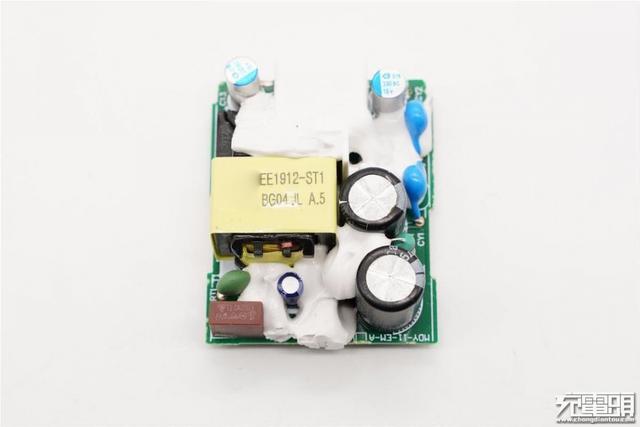

PCB板正面一览，变压器、电容等元器件打胶处理，初次级之间设有白色隔离板。

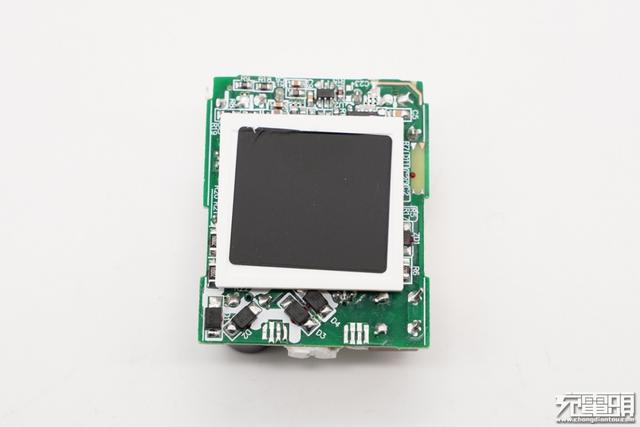

PCB板背面设有白色塑料板，与初次级隔离板一体成型，上面贴有黑色石墨导热贴，帮助散热。

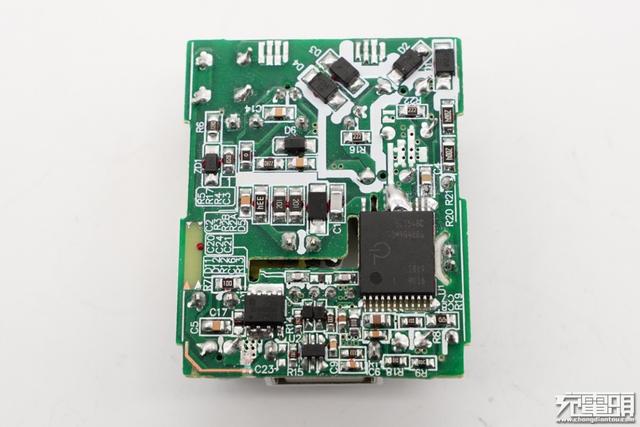

PCB板背面一览，主控芯片横跨在初次级之间，左边区域镂空放置隔离板。

经过对PCB板正背面电路观察分析发现，小米22.5W快充充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

输入端一览，胶水较多，很好的固定了元件并且起到了一定的导热作用。

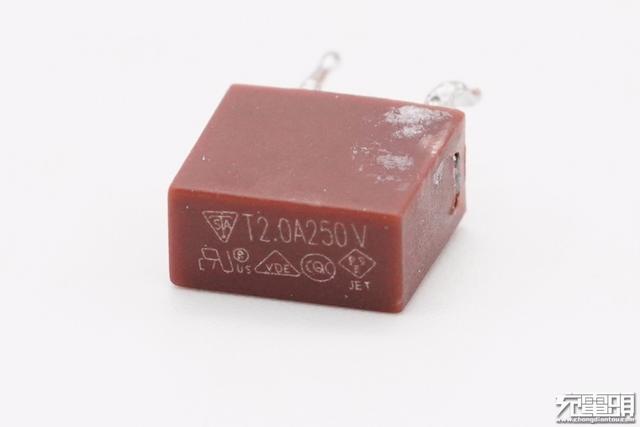

延时保险丝规格为2A 250V。

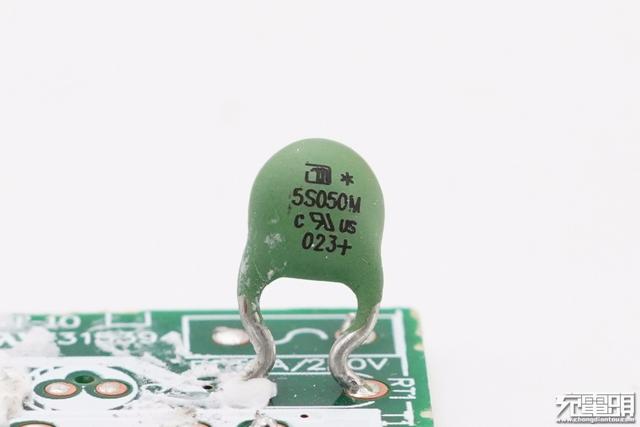

NTC浪涌抑制电阻用于抑制上电浪涌电流。

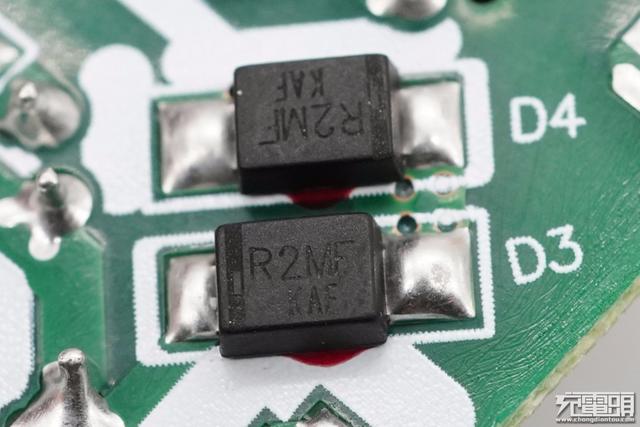

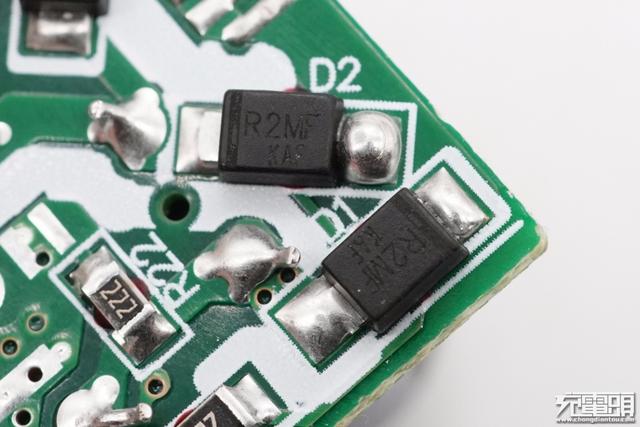

R2MF整流二极管，四颗组成桥式整流。

另外两颗特写。

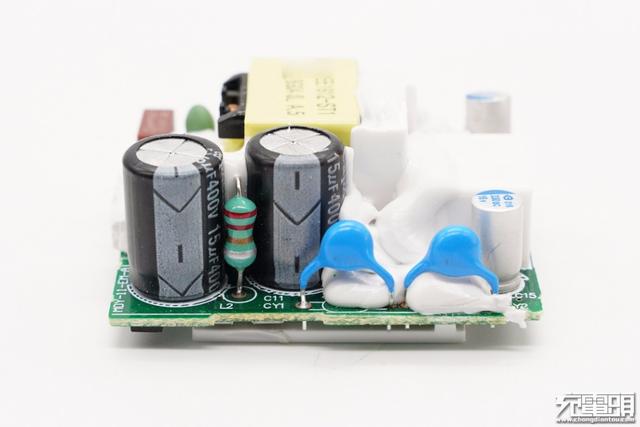

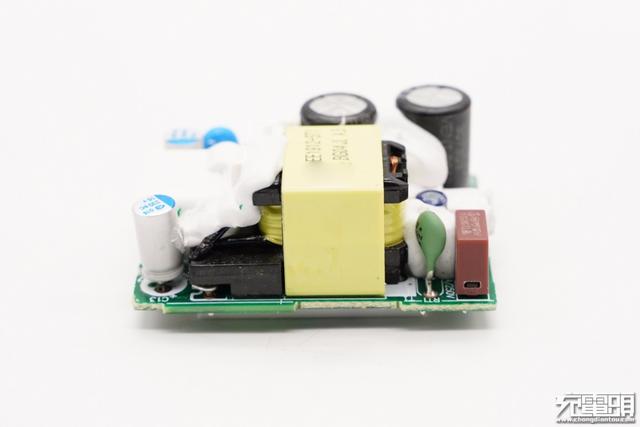

PCB板侧面一览，两颗Y电容串联。

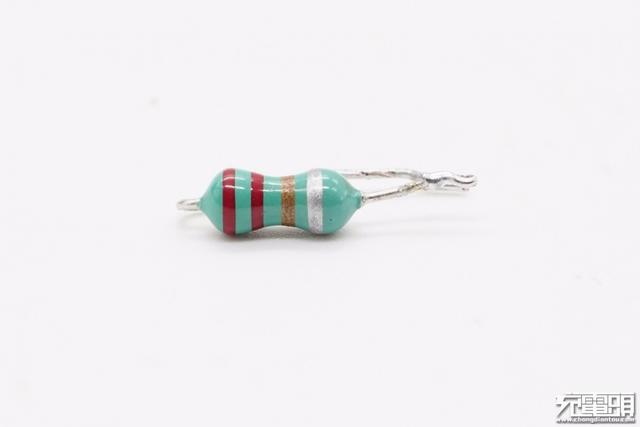

色环电感特写。

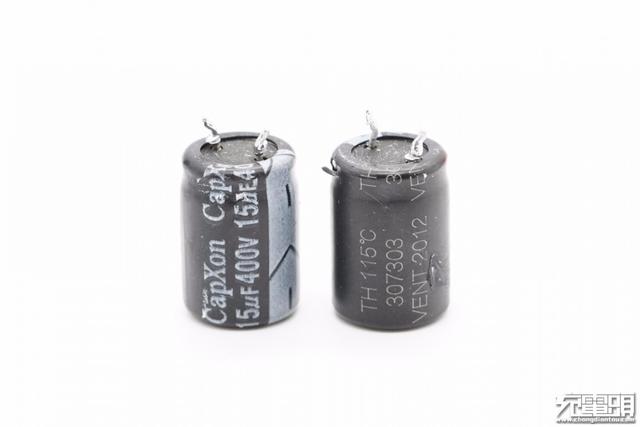

两颗丰宾的高压滤波电解电容，规格均为400V 15μF，115℃耐高温。

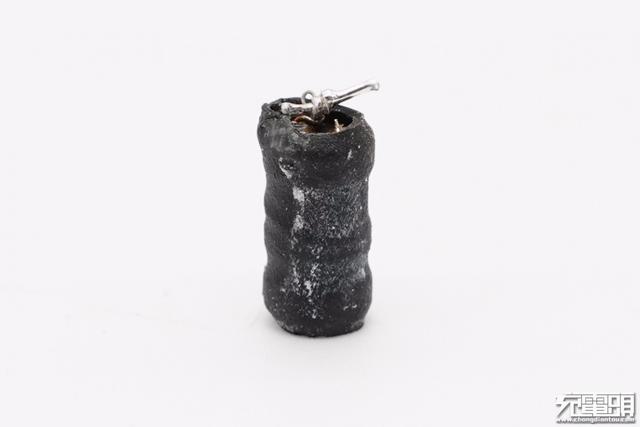

工字电感外套热缩管。

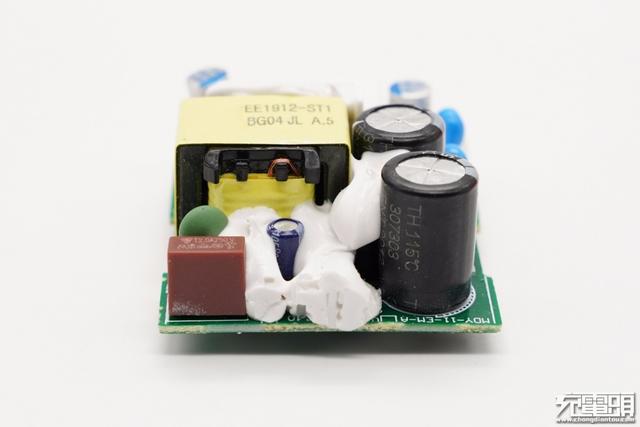

PCB板另一侧一览。

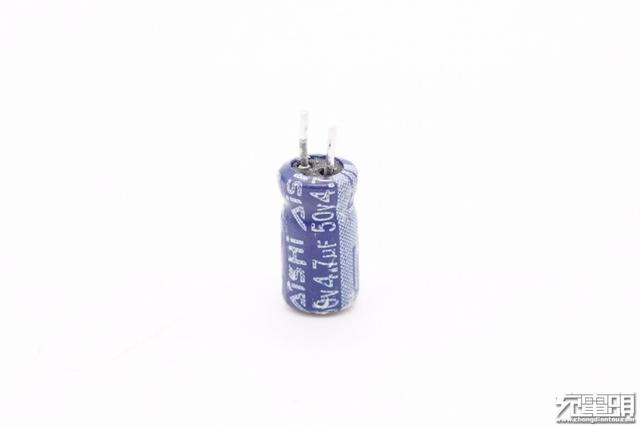

供电电容来自艾华，规格为50V 4.7μF。

来自PI的主控芯片SC1548C，内置反激式控制器、初级开关管，以及次级侧检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能。通过芯片底部的红胶可以看出这款充电器采用波峰工艺焊接，焊接后洗板。

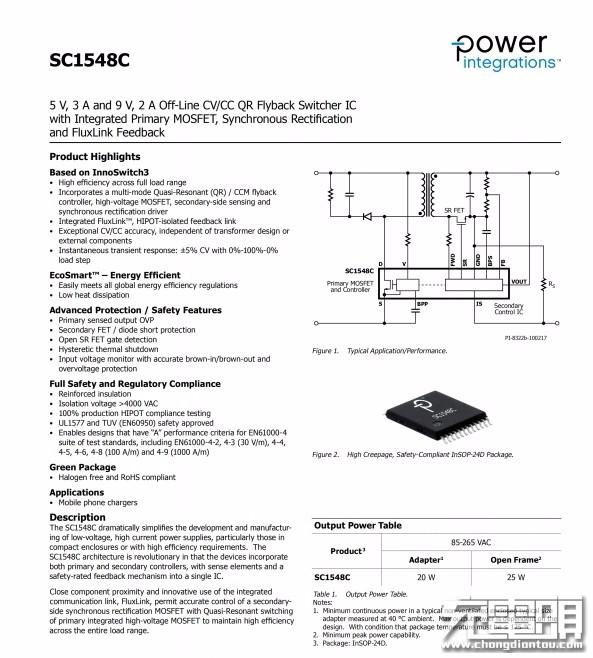

PI SC1548C详细规格资料。

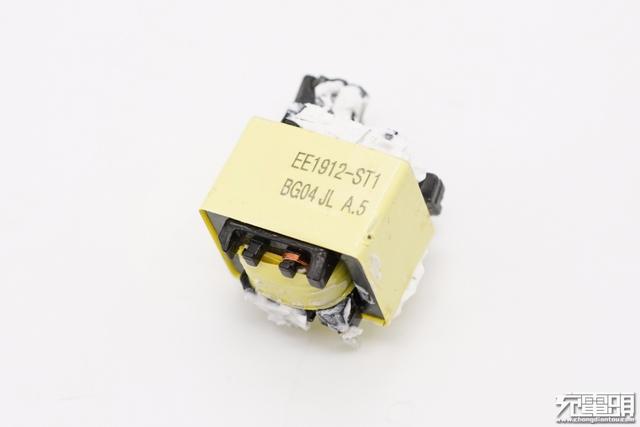

变压器特写，顶部喷码有信息。

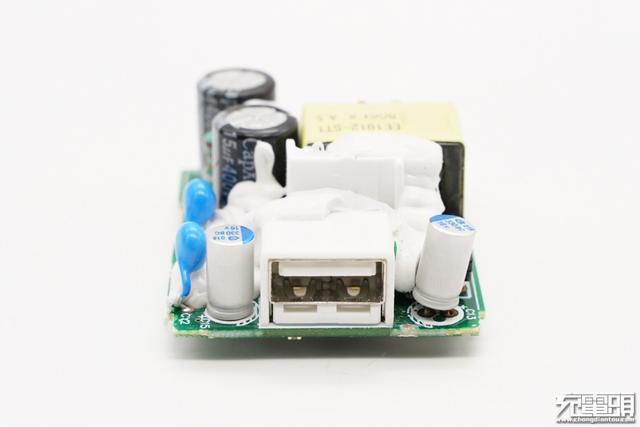

输出端一览，USB-A母座外套塑料壳防尘，两侧各有一颗固态电容。

两颗输出抗干扰蓝色Y电容串联，能够提升耐压等级。

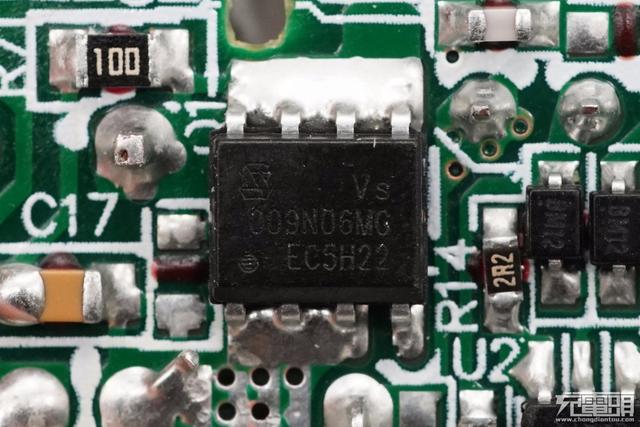

次级同步整流MOS来自威兆半导体，型号VSO009N06MG，NMOS，耐压60V。

威兆 VSO009N06MG 详细资料。

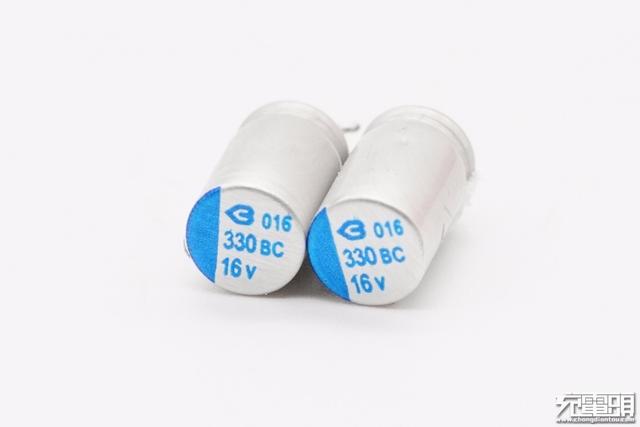

两颗输出滤波固态电容来自肇庆绿宝石，规格均为16V 330μF。

协议IC，采用SOT23封装，小米定制的QC3+协议IC，右侧R010为SC1548C输出电流采样电阻。

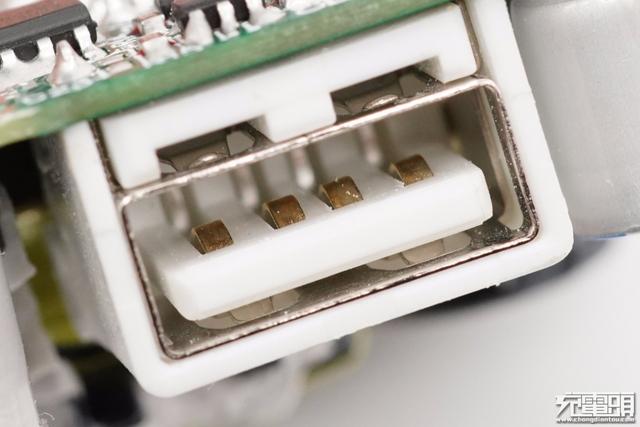

USB-A接口特写，无特殊针脚。

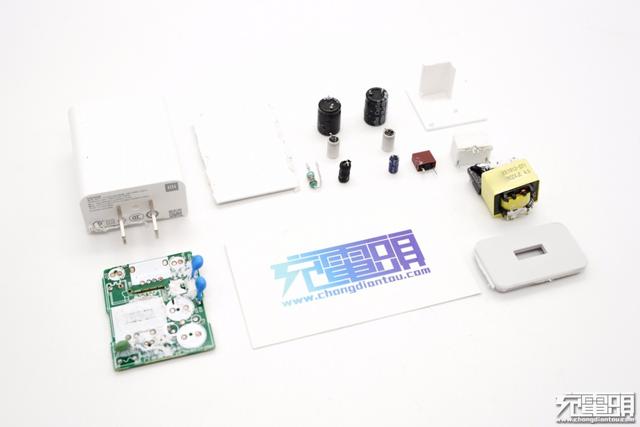

全部拆解完毕，来张全家福。

充电头网拆解总结

小米22.5W快充充电器机身设计简约，表面采用亮面烤漆工艺处理，整体洁白光滑。USB-A接口支持QC2.0和QC3.0快充协议，除了常规的5V/9V/12V外，还支持10V特殊电压，专门用于小米家族的私有快充协议，手上有小米私有协议设备的用户可以入手。

充电头网通过拆解了解到，充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。充电器AC-DC部分由PI高集成主控芯片SC1548C搭配威兆次级同步整流MOS组成，由小米定制的高通QC3+认证芯片作为协议识别，保证输出兼容性。板子上元器件打胶固定，初次级之间设有隔离板，输出采用绿宝石固态电容滤波，产品整体用料做工扎实。
