Qt | QML布局

目录

一、计算x y z布局

二、锚点布局

---

一、计算x y z布局

1.x、y、z是相对于父物体布局；

2.默认值都为0；

3.z代表layer，具有较高值的项目绘制在具有较低顺序的同级项目的顶部。

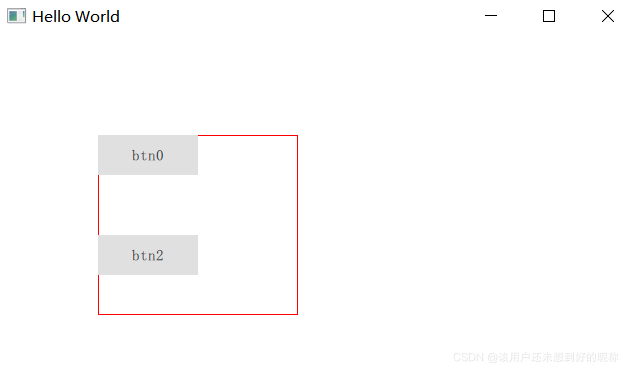

    Rectangle{
        x:100
        y:100
        width: 200
        height: 180
        border.width: 1
        border.color: "red"

        Button{
            x:0
            y:0
            z:0
            text: "btn0"
        }
        Button{
            x:0
            y:0
            z:-1
            text: "btn1"
        }
        Button{
            x:0
            y:100
            text:"btn2"
        }
    }

二、锚点布局

除了通过算x、y的值来确定元素的位置，我们还可以通过anchors来布局。

anchors.alignWhenCentered : bool
anchors.baseline : AnchorLine
anchors.baselineOffset : real
anchors.bottom : AnchorLine
anchors.bottomMargin : real
anchors.centerIn : Item
anchors.fill : Item
anchors.horizontalCenter : AnchorLine
anchors.horizontalCenterOffset : real
anchors.left : AnchorLine
anchors.leftMargin : real
anchors.margins : real
anchors.right : AnchorLine
anchors.rightMargin : real
anchors.top : AnchorLine
anchors.topMargin : real
anchors.verticalCenter : AnchorLine
anchors.verticalCenterOffset : real

• 在QML中，所有的可视化元素都继承自Item，它们对应C++中的QQuickItem类；
•  通过上述anchors group所支持的布局，我们可以看到：

1. anchors.fill是基于Item（元素）填充的；
2. anchors.left是基于AnchorLine布局的；
3. 而当我们使用anchors.margins时，需要赋予其真实的值。

    Rectangle{
        color: "blue"
        anchors.fill: parent //parent即window
        //垂直居中 anchors.verticalCenter
        Rectangle{
            id:grayRect
            color: "gray"
            width: 100
            height: 100
            anchors.verticalCenter: parent.verticalCenter
        }
        //通过top、bottom来确定矩形的高
        Rectangle{
            anchors.top: parent.top
            anchors.bottom: parent.bottom
            anchors.left: grayRect.right
            width:20
            color: "purple"
        }

        //通过left、right确定矩形宽度
        Rectangle{
            anchors.bottomMargin: 100
            anchors.bottom:  parent.bottom
            anchors.right: parent.right
            anchors.left: parent.left
            height:20
            color: "purple"
        }

        //水平居中 anchors.horizontalCenter
        Rectangle{
            color: "orange"
            width: 100
            height: 100
            anchors.horizontalCenter: parent.horizontalCenter
            anchors.bottom: parent.bottom
        }

        //上下左右居中 anchors.centerIn
        Rectangle{
            color: "pink"
            width: 100
            height: 100
            radius: 40
            anchors.centerIn: parent
        }
        Rectangle{
            id:yellowRect
            color: "yellow"
            width: 100
            height: 100
            anchors.right: parent.right
        }
        //上边距 anchors.topMargin
        Button{
            text:"btn"
            anchors.top: yellowRect.bottom
            anchors.right:  parent.right
            anchors.topMargin: 5
        }
    }
