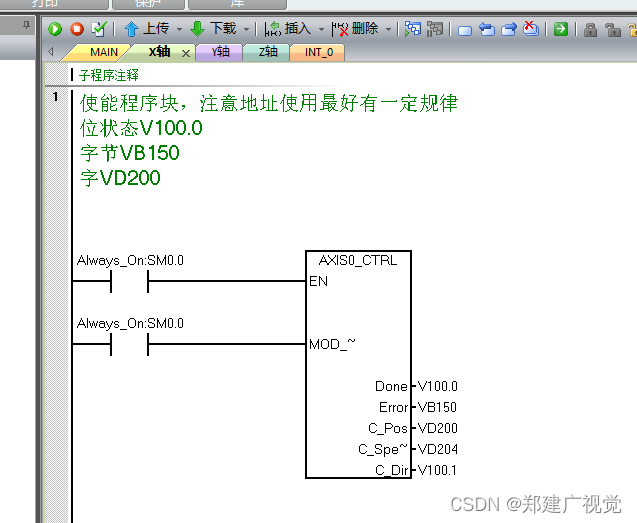

今天我们来看下Y轴和Z轴,上一篇说到分配地址的时候我们尽量使用递推式的方式,

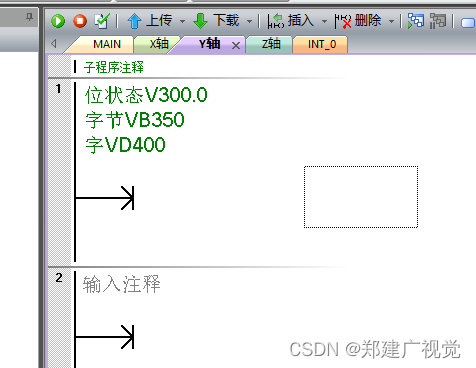

对应Y轴我们使用地址范围如下

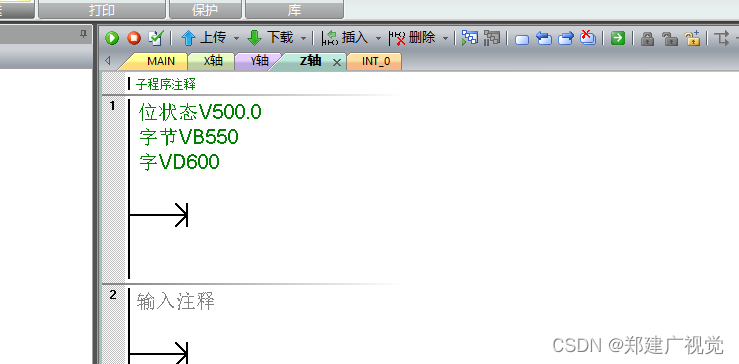

Z轴我们使用地址范围如下
和触摸屏的地址通信我们使用VW1000
其他的再使用我们可以从VW2000
这样我们以后无论写什么程序,地址都按一个套路来,这样就可以形成我们的程序框架,一旦形成后,我们自己或者其他人来修改程序的时候也不容易用错地址之类的问题。
像上面的三个轴使用地址的方式还有一个好处就是,三个轴的程序基本都是一致的,如果我们哪个轴地址写错了或者有其他的问题我们可以很容易看出来,因为套路都是一样的,地址都是有规律的。

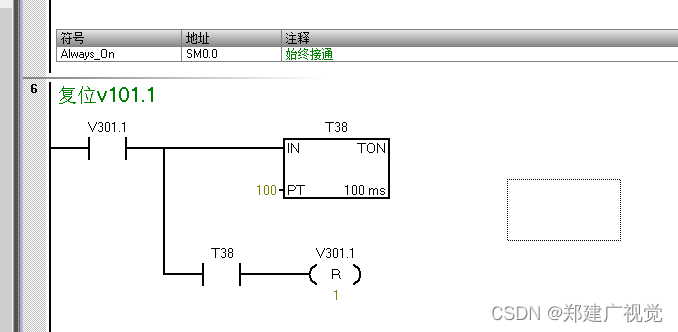

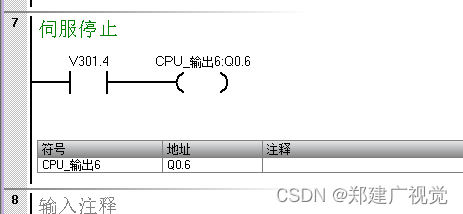

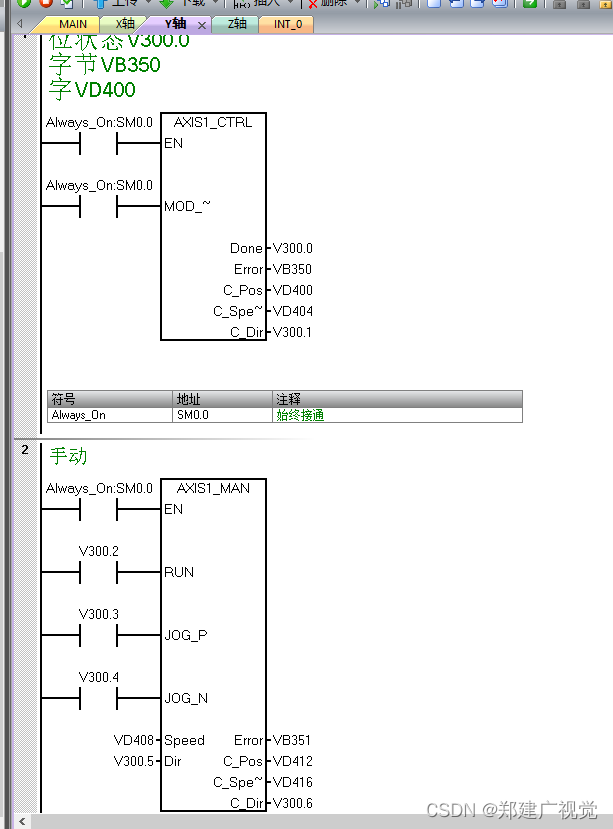

Y轴的程序如下

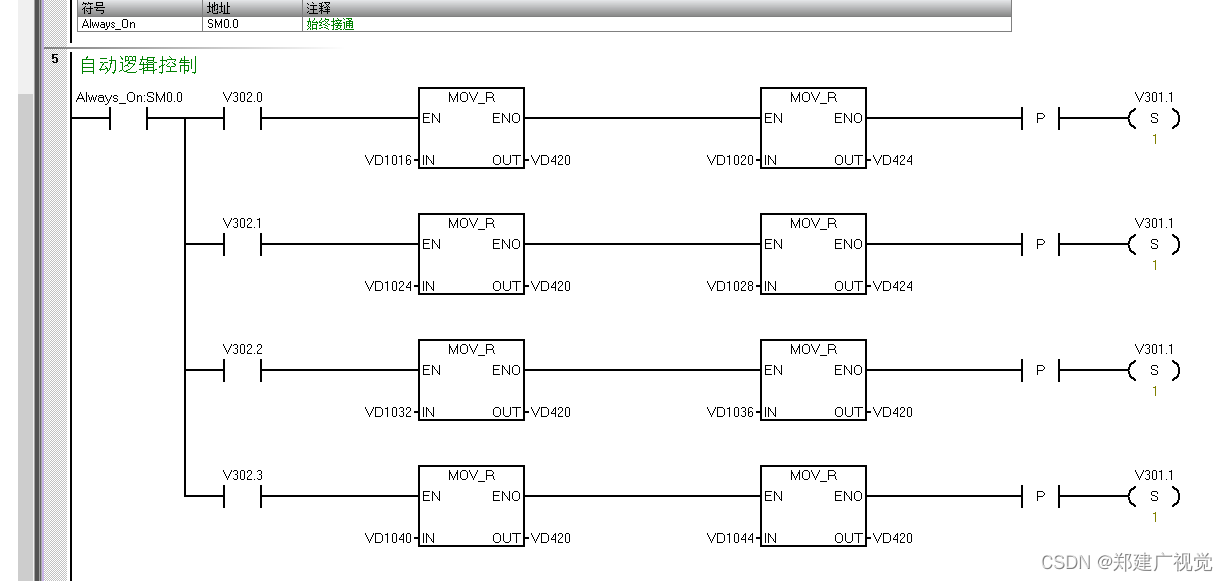

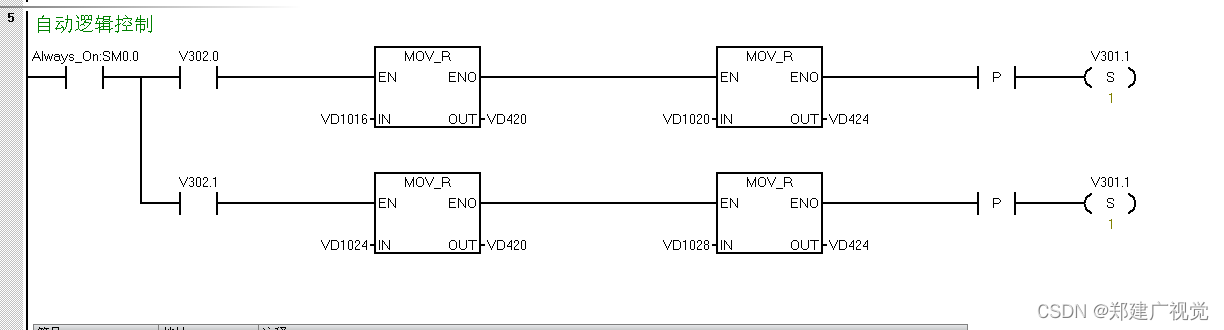

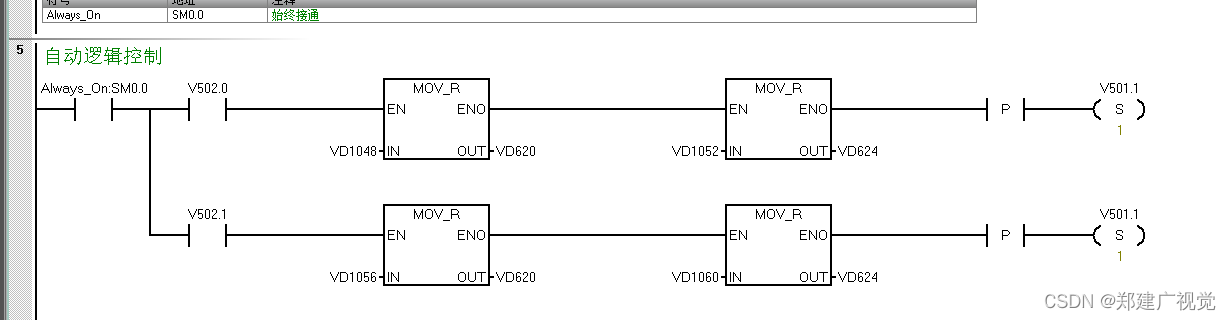

在第5行代码中,我们可以看到有两个坐标,我们如果有很多个坐标,例如四个,只需要在下面继续添加即可,修改后如下

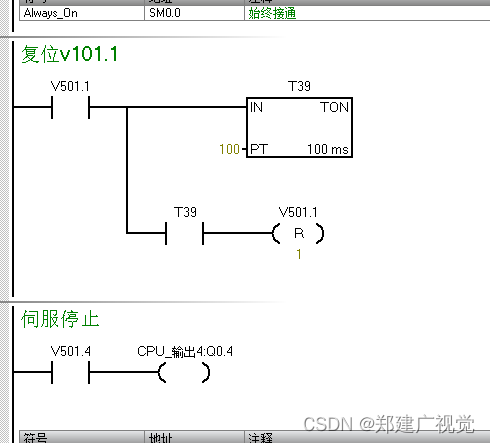

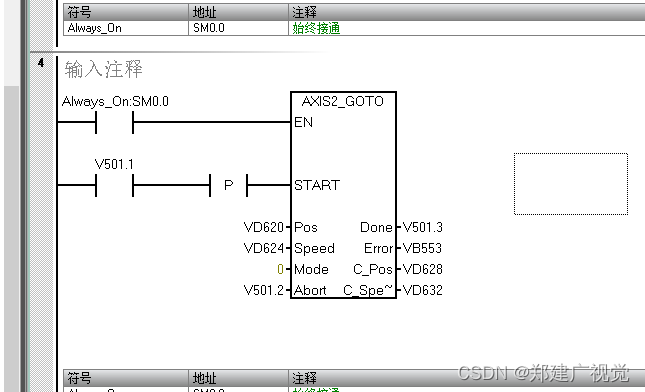

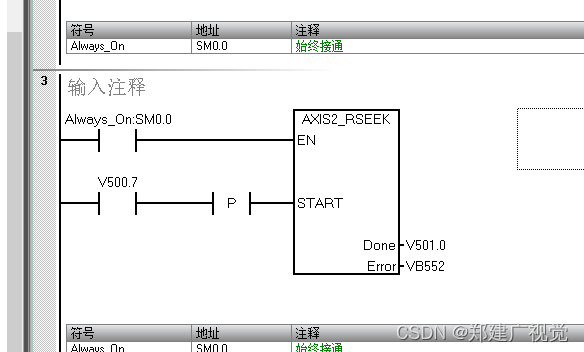

Z轴代码如下
在写的过程中,可以和前面任意一个轴做对比,因为每个地址只是第一位不一样,后两位都是一样的。
下一篇我们讨论手动运行,信号提示以及HMI
