Allegro中关于丝印调整及检查；

Allegro中，在将丝印调整好后，要做进一步检查，防止某个器件的丝印未调整，此时可以采用如下操作；

一、快速调整丝印：

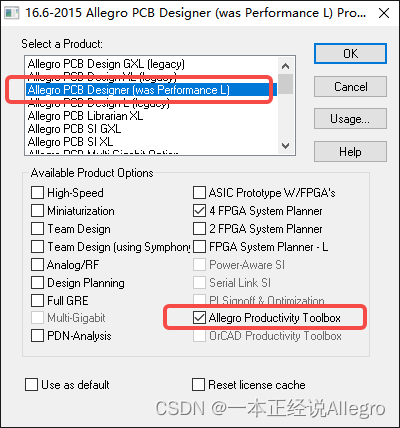

调整到版本切换界面，勾选Allegro Productivity Toolbox

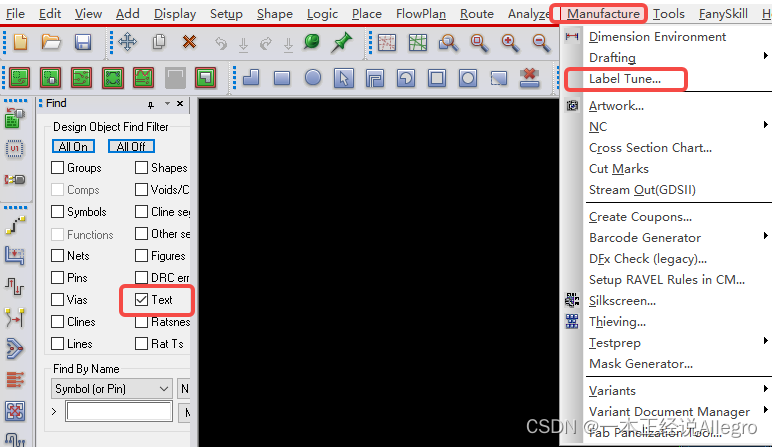

Find栏勾选“Text”，菜单栏点击Manufacture，在下拉栏选择“Label Tune”；

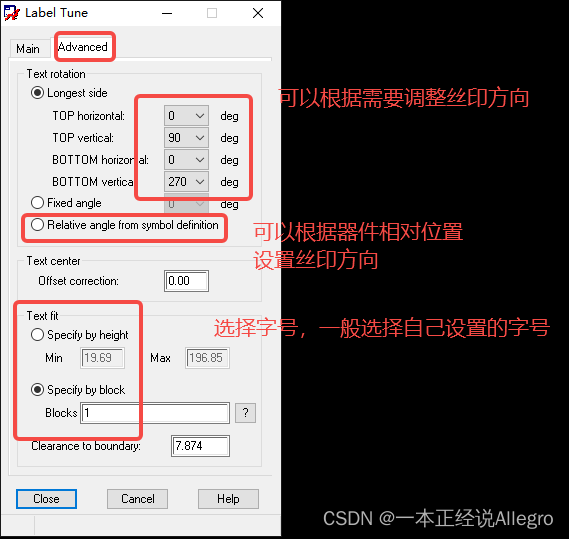

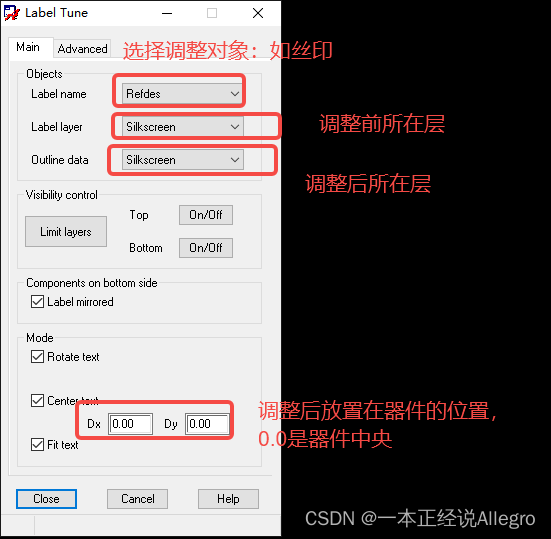

 在“Label Tune”对话框中，可按下图所示进行相应的设置：

 完成“Label Tune“设置后，框选需要调整丝印的器件（丝印自动归位到器件中心上）；

注意，测试点不建议这样调整，因为丝印会挡住测试点的铜皮！

本文参考链接：百度安全验证

二、丝印检查

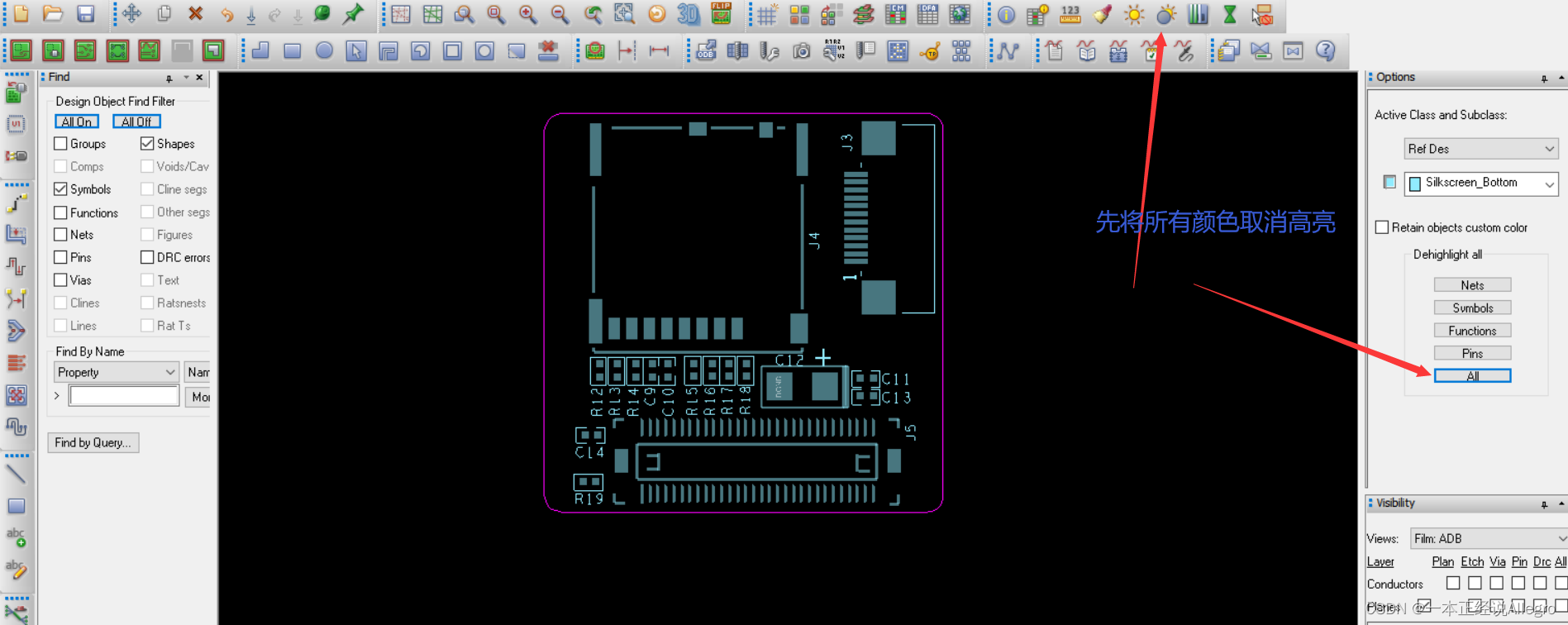

 1.先取消当前颜色高亮：

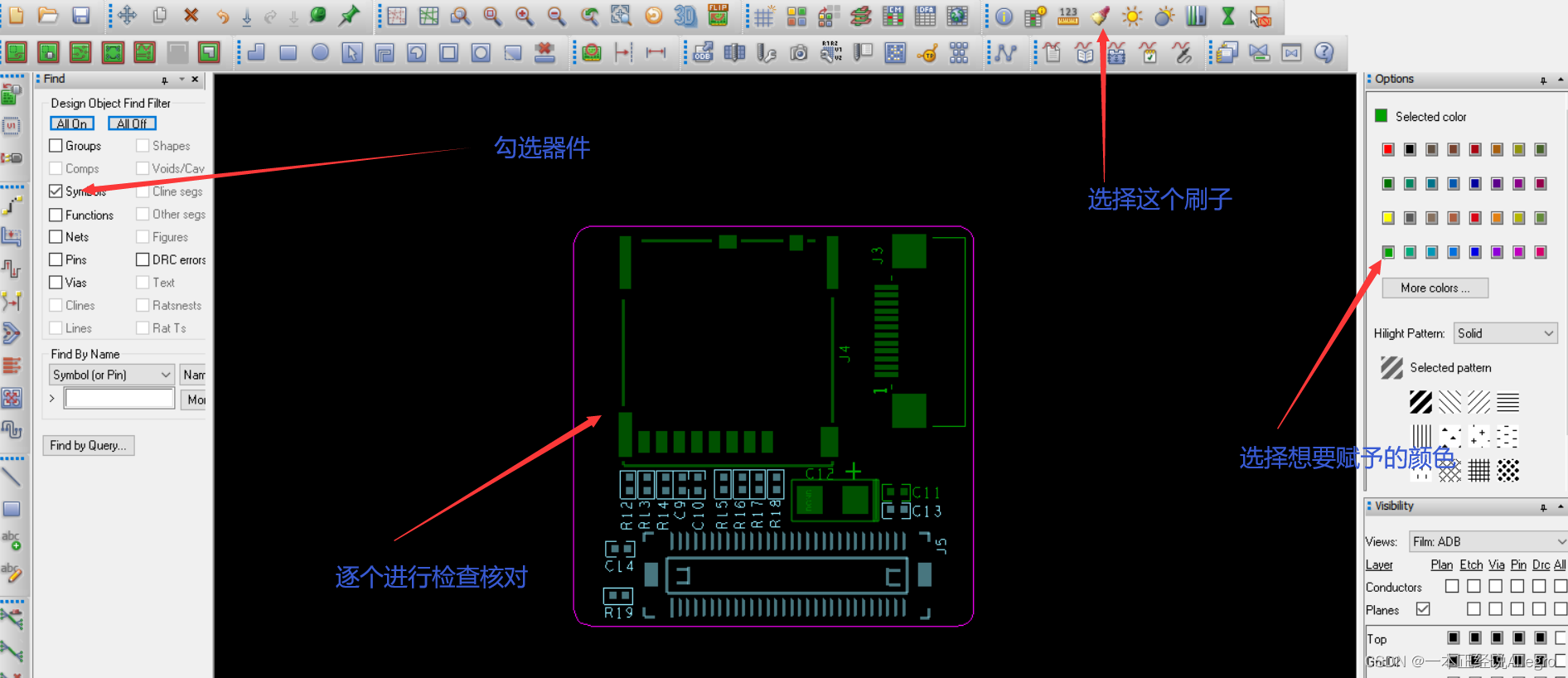

2.选择Assign color，点击需要赋予的颜色，再在Find栏勾选symbols；

此时便可对器件进行标记检查，以防遗漏的器件未调整丝印。

快速调整丝印，使用模式 “Placementedit”；

通过快捷键 "E"，在Find栏勾选Text，移动丝印位置；

再通过快捷键“A”，勾选Symbols，快速赋予颜色，从而达到快速操作。
