✨1. ARI 背景介绍

Alternative Routing-ID Interpretation，顾名思义，可替换的Routing ID，意味着这是一种要把Routing ID的部分或全部替换掉的机制。通常来讲，Requester ID和Comleter ID等Routing ID由Bus Number, Device Number, Function Number (BDF) 3个字段组成，其中Bus Number 8-bit，Device Number 5-bit，Function Number 3-bit，一共16-bit。即最多支持256个Bus、32个Device及8个Function。由于PCIe采用端到端的传输方式，每一个链路仅挂载一个设备，Device数量为1，Device Number恒为0，采用5-bit宽的Device Number没有意义；此外3-bit Function Number最高支持8个Function，对有多个VM的SR-IOV系统而言，8个Function稍显不足。

基于以上原因，从PCIe Gen3开始提供一种ARI机制，取消了Device Number字段，合并到Function Number字段中，这样Routing ID便变成了8-bit Bus Number + 8-bit Function Number的格式，最多支持的Bus数量不变，支持的Function数量增大到256个。

✨2. ARI 扩展能力结构

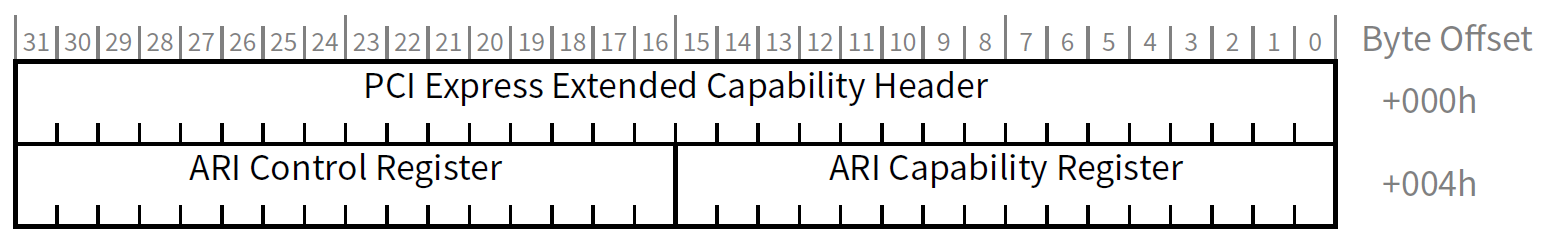

具备ARI能力的PCIe设备需实现ARI扩展能力结构。ARI扩展能力结构如下图图1所示，有ARI扩展能力头标、ARI控制寄存器、ARI能力寄存器三部分。以下ARI扩展能力结构仅适用于Device，不适用于RP、Switch下行端口、RCiEP、RC事件收集器等。
图1 ARI Extended Capability

图1 ARI Extended Capability

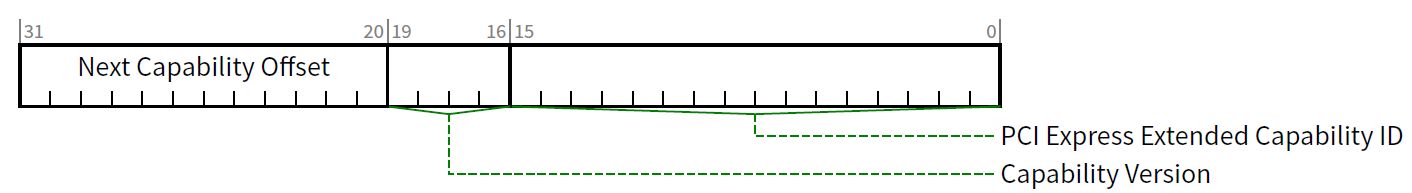

ARI Extended Capability Header: ARI扩展能力头标（图2），用以指示该设备具备ARI能力、ARI能力版本及下一能力的偏移。

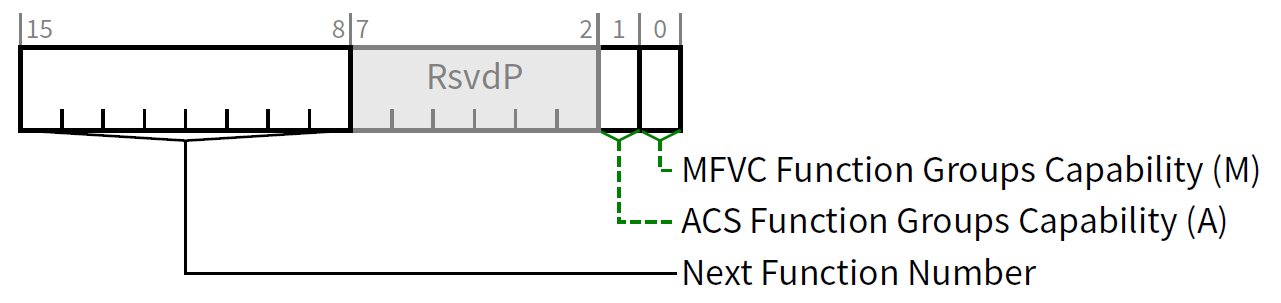

ARI Capability Register：ARI能力寄存器（图3），MFVC Function Groups Capability用以指示具备MFVC能力的ARI设备是否支持Function Group粒度的仲裁，ACS Function Groups Capability用以指示具备ACS P2P出口控制的ARI设备是否支持Function Group粒度的访问，这两个字段仅用于Function0，其余Function该字段需置零。Next Function Number字段用以指示该Device中的下一Function Number，若没有则置零。
ARI Control Register：ARI控制寄存器（图4），用以开启MFVC Function Group Capability及ACS Function Group Capability，Function Group字段用以指示当前Function所属的Function Group Number。

图2 ARI Extended Capability Header

图3 ARI Capability Register

图4 ARI Control Register

✨3. ARI 能力使用准备工作

在正式使用ARI能力之前有两个重要工作要做，即 ① 检测组件是否具备ARI能力，② 配置各组件的ARI能力，详细介绍如下。

软件枚举PCIe拓扑并判断组件是否支持ARI扩展能力。对于常规ARI设备，可检测设备是否实现了ARI扩展能力结构来判断其是否具备ARI扩展能力；对于具备ARI能力的Switch下行端口，则要检测设备能力2寄存器来判断其是否支持ARI。
软件使能各组件的ARI功能，应注意以下细节：

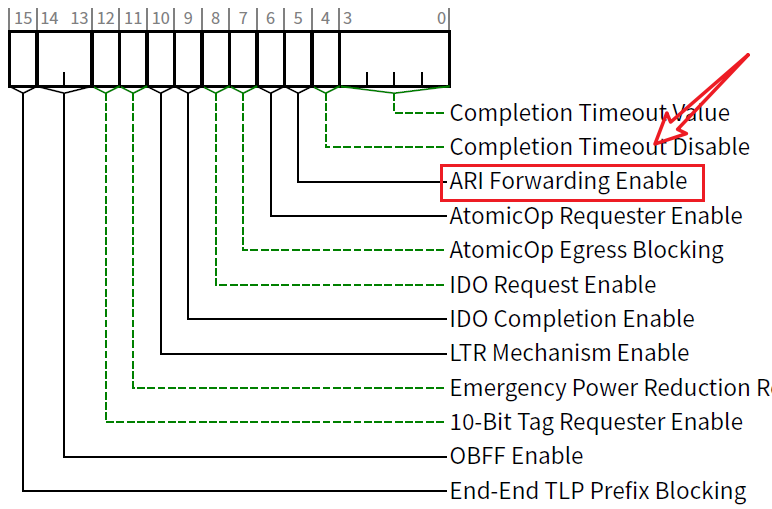

1️⃣ 在紧接的下游组件为ARI设备的ARI Switch下行端口中，软件配置其设备控制2寄存器ARI Forwarding Enable位（图5）来打开该端口的ARI转发功能，这样当Switch下行端口在把Type1类型的配置请求转换为Type0类型时，就会关掉Switch原有的Device Number字段，确保配置请求能够访问到该下行端口下游紧邻的ARI设备中的扩展Function（扩展Function是指ARI设备中Function ID大于7的Function）。如果没有开启Switch下行端口的ARI转发功能，那么软件在枚举的时候将无法发现并配置该端口下游ARI设备中的扩展Function。

2️⃣ ARI设备中，扩展Function必须响应Type0类型的配置请求。

3️⃣ 若ARI设备实现了带有Function仲裁的多Function VC (MFVC)能力结构，同时实现了MCFVC Function Group，则软件需对多个Function进行归类，归类到指定的Function Group。最大支持8个Function Group；对于相同Function Group的Function，其Function Group Number相同；

4️⃣ 若ARI设备支持ACS P2P出口控制，访问控制的粒度可以基于Function亦可以基于Function Group。

5️⃣ 对于支持并开启了 多Function VC仲裁 或 ACS P2P出端口控制 的情况，若非必须基于单Function的细粒度仲裁/控制，那么采用基于Function Group粒度的仲裁/控制不失为一种更优的选项。

6️⃣ 为提升枚举性能减少不确定性，软件可基于Function Number链表来对PCIe拓扑中的Function进行枚举。Function 0是链表的头，若检测到其ARI能力寄存器Next Function Number字段非零则进行下以Function的扫描。⚠️注意：Function Number不一定是连续的。

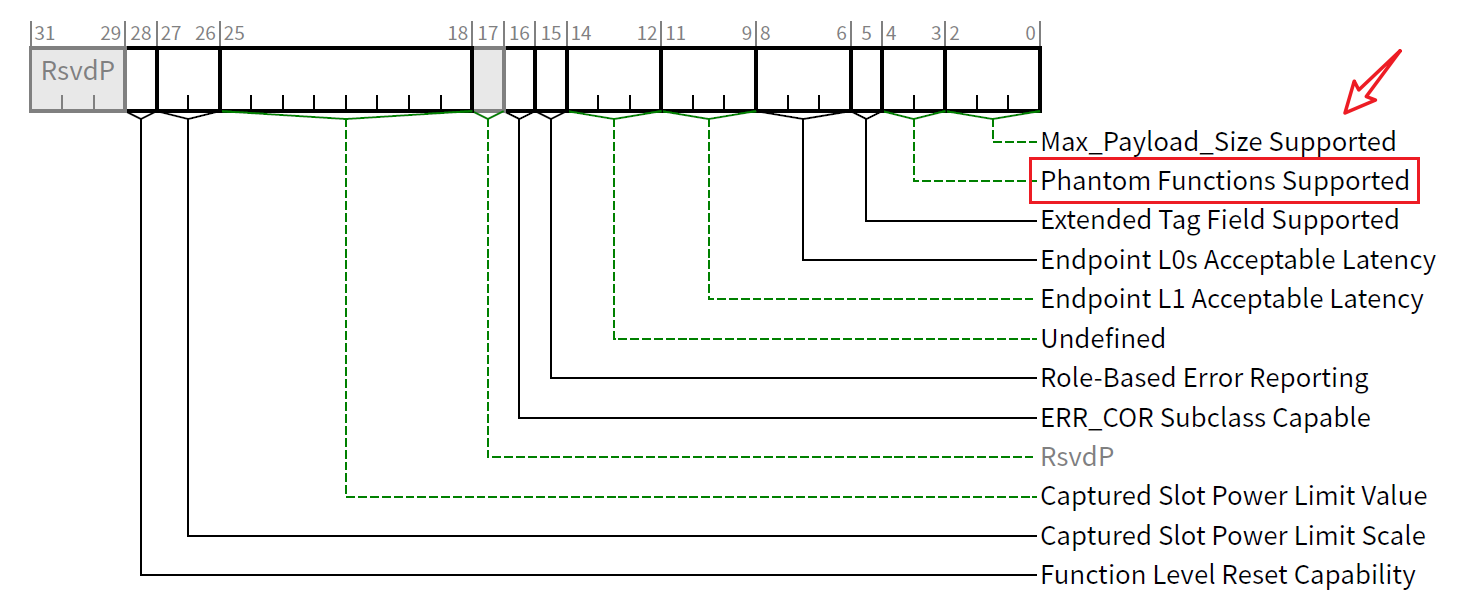

具备ARI能力的设备Function不支持Phantom Function功能，但仍然支持扩展Tag及10-bit Tag的请求者。因此需要把Function设备能力寄存器的Phantom Functions Supported置零（图6）。

💡 注：Function Group是ARI设备内一组可配置的Function，可作为ARI设备内多Function间VC仲裁或访问控制的基础单位。

图5 Device Control 2 Register

图6 Device Capabilities Register

✨4. ARI 应用举例

4.1 带有ARI 设备的PCIe系统

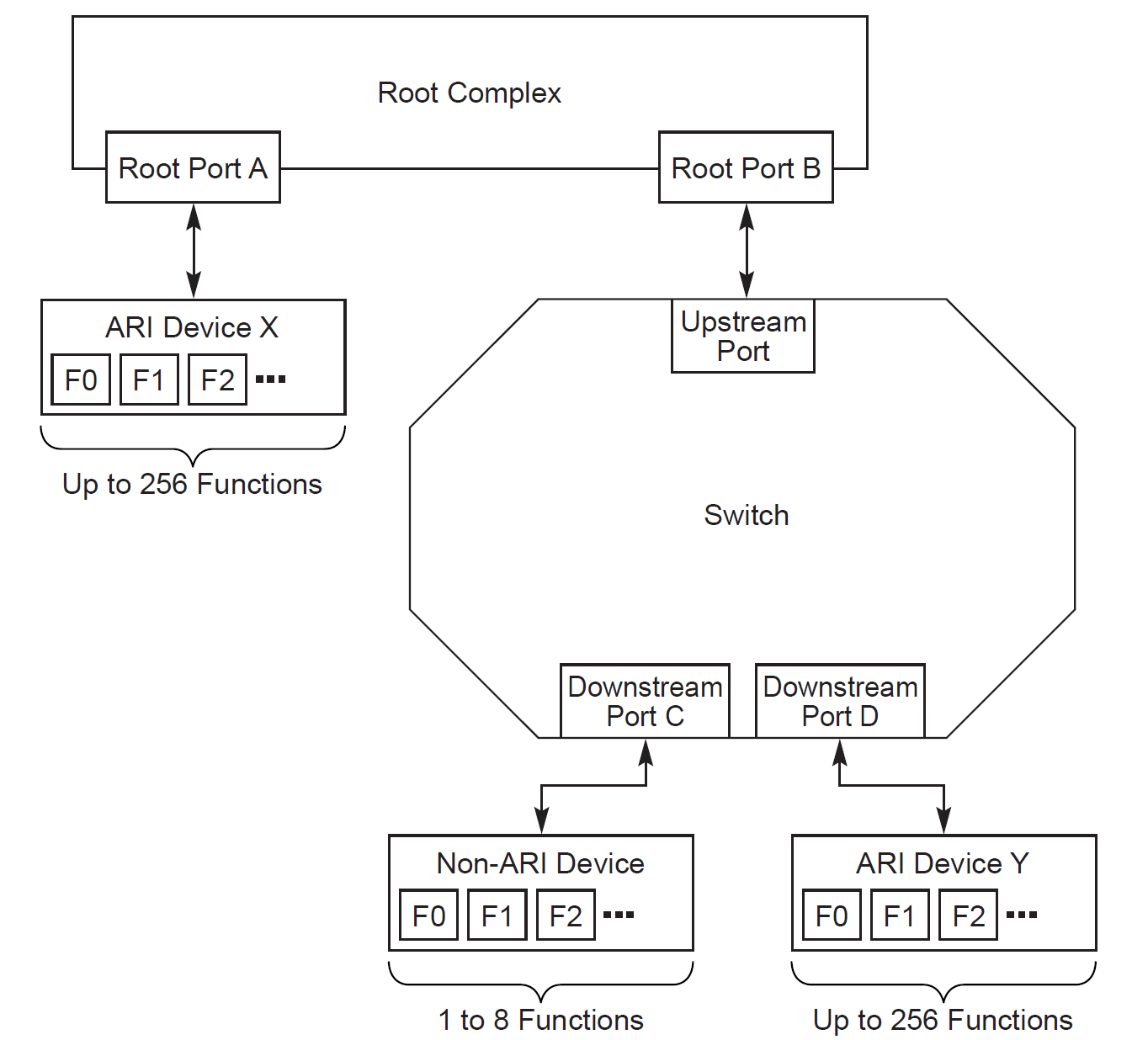

下图（图7）是带有两个ARI设备的PCIe系统拓扑图，其中一个ARI设备Device_X上游紧邻RP_A，若要访问Device_X的扩展Function，RP_A必须支持并开启ARI转发功能；另一ARI设备Device_Y位上游紧邻Switch的下行端口D，若要访问Device_Y的扩展Function，Switch的下行端口D必须支持并开启ARI转发功能。

图7 带有ARI设备的PCIe系统拓扑图

由于RP_B及下行端口C没有紧邻ARI Device，为减小处理开销，不建议开启RP_B及下行端口C的ARI转发功能。

4.2 ARI 功能不可随意开

⛔️ 对于下游紧接非ARI设备的Switch下行端口，不建议开启其ARI功能。如若不然，Switch下行端口剔除了Routing ID中的Device Number，但非ARI设备仍然按照有Device Number的Routing ID进行处理，其提取出来的Device ID实则为ARI转换后Function Number的一部分而非预期中的0，继而按照Device Number不匹配对该请求事务进行响应。送往同一Function Group的多笔请求也会因为解析出不同的Device Number而导致非预期的行为。

⛔️ 若在Switch的下游端口重新热插拔了PCIe设备，建议软件清理掉先行关闭Switch下行端口的ARI功能，待确保新加的设备具备ARI能力后再行开启。

📚参考

PCI Express Base Specification Revision 5.0 Version 1.0 (22 May 2019)
PCI Express Technology - Comprehensive Guide to Generation1.x, 2.x and 3.0. Mike Jacson, Ravi Budruk, MindShare, Inc.
