汽车电子产品硬件电路设计——电源入口处TVS选择

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

一、电源入口处为什么要加TVS

1.防ESD / 通过ESD抗扰测试

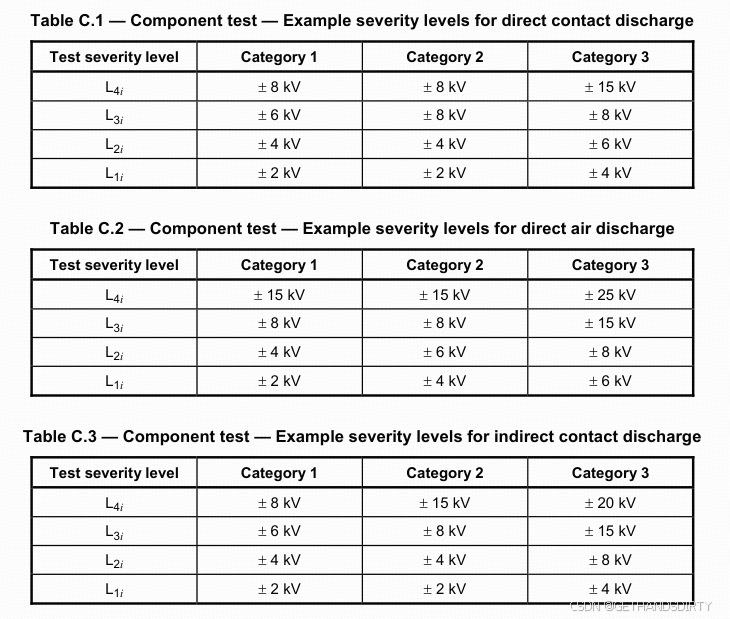

根据ISO10605标准，汽车电子产品要通过相关等级的静电放电抗干扰测试，零部件级标准如下图（该标准也是参考了IEC 61000-4-2）。

2.防瞬态传导 / 通过EMC电源瞬态传导抗扰度测试

根据ISO7637-2标准，汽车电子产品要通过沿电源线的瞬态传导抗扰度测试，标准中定义了五种脉冲波形，每种波形模拟不同工况下的瞬态干扰：

• Pulse 1：模拟并联的感性负载突然断电时产生的瞬态干扰，特点是速度中等、能量中等。
• Pulse2a/2b：Pulse 2a模拟汽车正常运行时某一并联负载突然断开产生的瞬态干扰，速度快、能量小；Pulse 2b模拟点火被切断瞬间，直流电动机变为发电机工作时产生的瞬态干扰，低速、高能量。
• Pulse3a/3b：模拟各种开关闭合和打开过程中所产生的瞬态干扰，特点是高速、低能量。

3.防雷击 / 通过浪涌、雷击抗扰测试

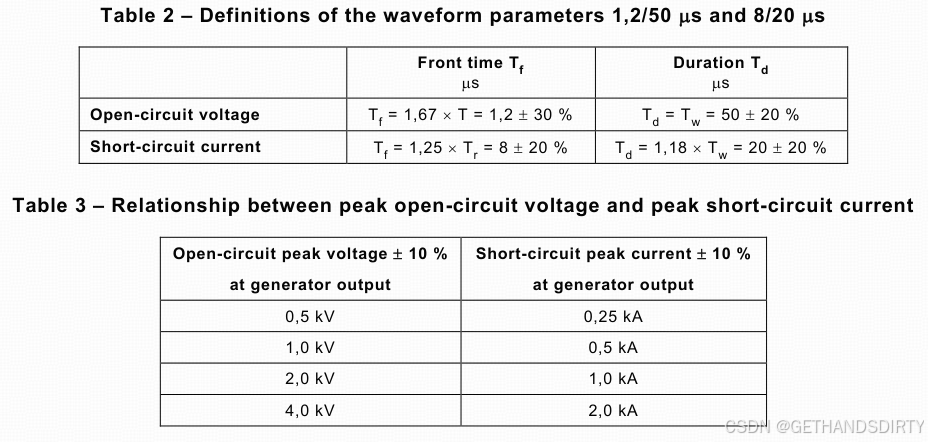

根据IEC 61000-4-5标准，汽车电子产品要通过1.2/50us浪涌电压测试和8/20us浪涌电流测试，如下图所示：

二、TVS设计与选型

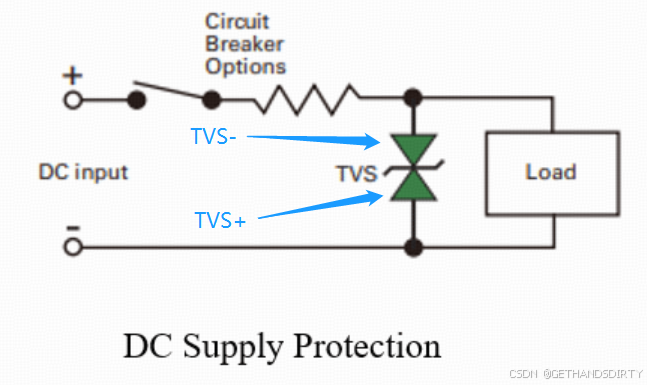

针对于上述工况和测试，一般在电源入口处放置正反两个方向的TVS，如下图：

目前市面上很多TVS都是bi-directional的，可直接根据电路需求来选择。但其实不推荐直接选择bi-directional的，而是推荐选择正反两个unidirectional的串接在一起，因为对于正反两个方向的电压参数要求其实不太一样，下文具体阐述。

以12V系统为例。假设其正常工作电压范围为9~16VDC，电源入口处使用LM74502芯片+NMOS做防反接（细节见 汽车电子产品硬件电路设计——电源入口处防反接电路），LM74502芯片额定电压为±60V，MOSFET VDS为±40V。

1.Vbr、Vrwm、Vc

• a. TVS+

  TVS+如上图所示，其阴极连接电源的positive，阳极连接电源的negative。主要作用是钳住电源正极上的瞬态大电压（例如IEC 61000-4-2 正向ESD、IS0 7637-2 pulse 2a等），因此它的耐压选择要考虑如下几点：

  • Clamping Voltage 钳位电压小于后级芯片最小额定电压，确保钳位时可以保护后级芯片和电路，即Vc ＜ 60V；
  • Maximum Reverse Working Voltage 不导通下最大反向工作电压要大于设备正常工作电压范围，即Vrwm＞16V；
  • 若产品需要满足 ISO 16750-2标准，则 Maximum Reverse Working Voltage 不导通下最大反向工作电压还需要大于4.3.2 Transient Overvoltage中规定的Utrans（18V），即Vrwm＞18V；
  • 若产品需要满足 ISO 16750-2标准，则 Maximum Reverse Working Voltage 不导通下最大反向工作电压还需要大于4.3.1.2 Jump Start中规定的Utrans（26V），即Vrwm＞26V；

  综上，本例中，TVS+的电压参数为Vc＜60V；Vrwm＞ 26V。

• b. TVS-

  TVS- 阴极连接电源的negative，阳极连接电源的positive，主要作用是钳住电源负极上的瞬态大电压（例如IEC 61000-4-2 反向ESD、IS0 7637-2 pulse 1等），其耐压选择需要考虑如下几点：

  • Clamping Voltage 钳位电压小于后级芯片最小额定电压（反向），确保钳位时可以保护后级芯片和电路，即Vc ＜ 60V；

  • Clamping Voltage 钳位电压小于 “MOSFET VDS最大值 - 电路正常工作电压最大值”，即Vc ＜40V-16V，Vc＜24V；

    这里解释一下由来：

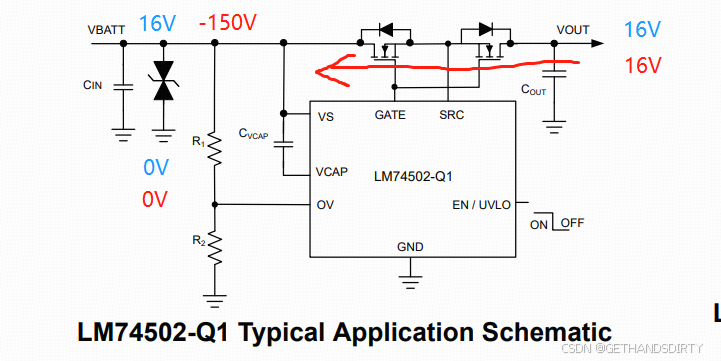

    正常工作时，假设输入电压为最大工作电压16V，则VBAT，VOUT均为16V（下图蓝色标注），但当一个突然的反向电压（比如 ISO 7637-2 pulse1，反向电压最大为-150V）加入进来时，此时VBATT变为-150V，而VOUT由于有输出电容Cout的存在，在这一变化瞬间依旧为16V（下图红色标注），那么此时加在NMOS上的电压就变成了反向的16V-（-150V）=166V，而我们说过，这个NMOS的VDSmax为±40V，这种情况就会损坏MOS。

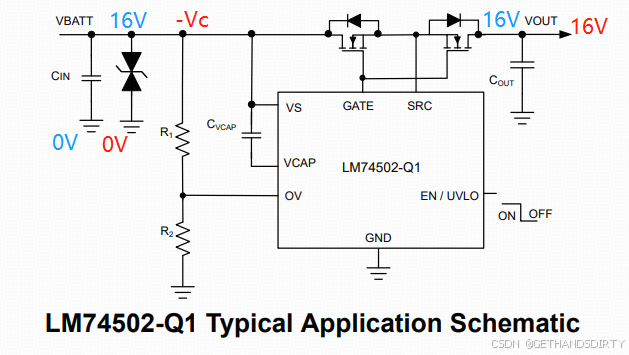

    但如果我们增加了TVS-，那么当反向高压被加入时，VBATT就会被TVS-钳位，则VBATT就变成了-Vc（如下图），此时NMOS两端的电压就变成了16V-(-Vc) = 16V+Vc，那么在MOS不被损坏的前提下，我们就需要使16V+Vc＜40V，自然Vc＜24V。

  • Maximum Reverse Working Voltage 不导通下最大反向工作电压要大于最大正常工作电压（16V），即Vrwm＞16V，因为根据 ISO 16750-2标准，产品需要通过电源反接测试，即测试中，产品会长时间处在-16V工况下，此时后级电路有LM74502的存在不会有危险，但是TVS就会长时间暴露在16V中，因此，需要其Vrwm大于16V，保证此时TVS没有任何导通，不会损坏；

  综上，本例中，TVS-的电压参数为Vc＜24V；Vrwm＞ 16V。

2. Ipp、Ppp (peak pulse power)

这两个参数息息相关，主要是指TVS在特定的脉冲条件下能够承受和耗散的最大瞬时能量。这个参数表明了TVS在遇到如雷击、静电放电或其他过电压事件时，能够有效抑制并吸收瞬态能量的能力，而不造成永久性损伤。
常见的Ppp等级有400W，600W，1500W等，我们要根据电子产品的所处工况、要过的测试等要求来进一步明确TVS的Ppp参数。

• 步骤1: 明确实际工况和测试规范

  这里我们举应用广泛的 ISO 10605标准作为例子：

  ISO 10605中有4中阻抗/容抗组合，以及不同等级的电压。这里我们选择相对比较严格的测试类别：330pF/330ohm，±15kV contact discharge voltage。

  resistance values
  使用 2kΩ 电阻进行测试代表人体直接通过皮肤放电；
  使用 330 Ω 电阻进行测试代表人体通过金属部件（例如工具、钥匙、戒指）放电。
  capacitance values
  对于只能从车辆内部轻松接触的区域，选择 330 pF 的发电机电容；
  对于只能从车辆外部轻松触摸的区域，选择 150 pF 的电容。

  接下来，我们就应用上述测试标准进行TVS Ppp参数需求的计算。

• 步骤2: 计算峰值电流 Ipp

  在上述测试曲线下，我们可以得知peak current为 3.75A/kV × 15kV=56.25A，其中tolerance为10%，加上这个10%后，Ipp=56.25A ×110% = 61.875 A （约62A）；

• 步骤3: 计算脉冲宽度 Td

  接下来我们看Td (pulse width)，Td这个参数我们主要可以与经典的10/1000us波形来对比。

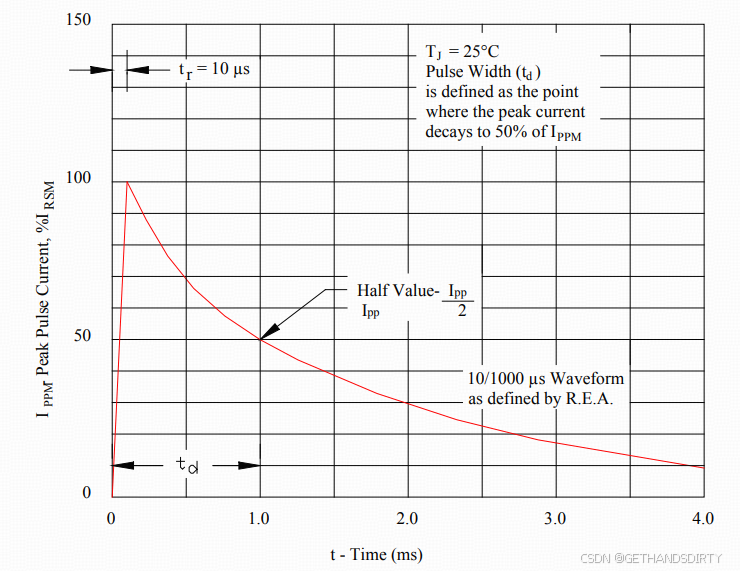

  先简单解释一下10/1000us波形。
  10/1000us是一个行业标准的的浪涌电流双指数波形，表示一个快速上升、较短持续时间的静电放电事件。

  其中，10us是指电流从0上升到 Ipp 所需要的时间，1000us是指电流下降到Ipp一半时所需要的时间（也称作脉冲宽度/脉冲持续时间）。

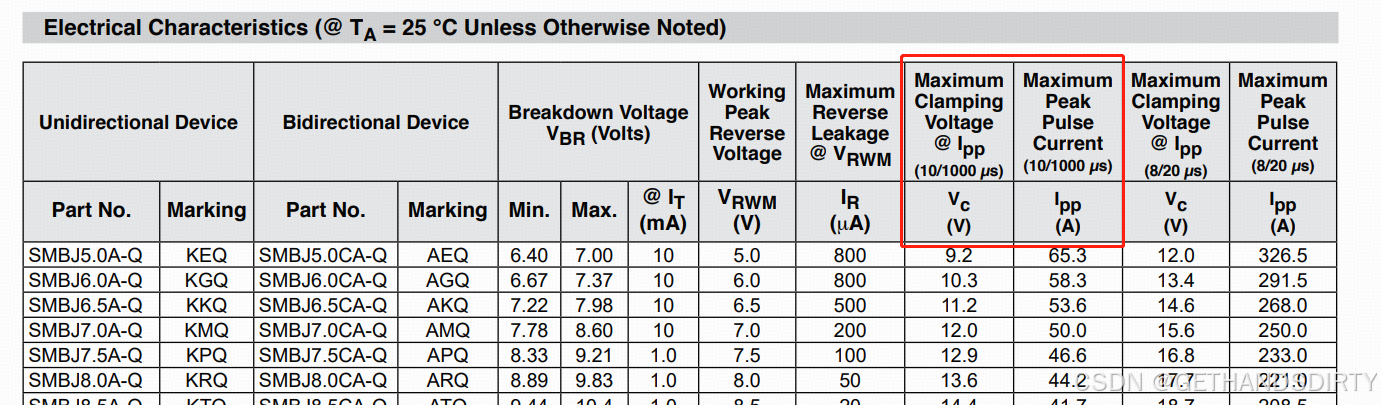

  TVS的spec中，Ipp和Vc参数一般都是在10/1000us的pulse waveform下给出的，

  因此它的peak pulse power rating一般也是基于10/1000us下给出（比如上图中的TVS Ppp为600W，把上面的Vc和Ipp相乘，就是600W）。

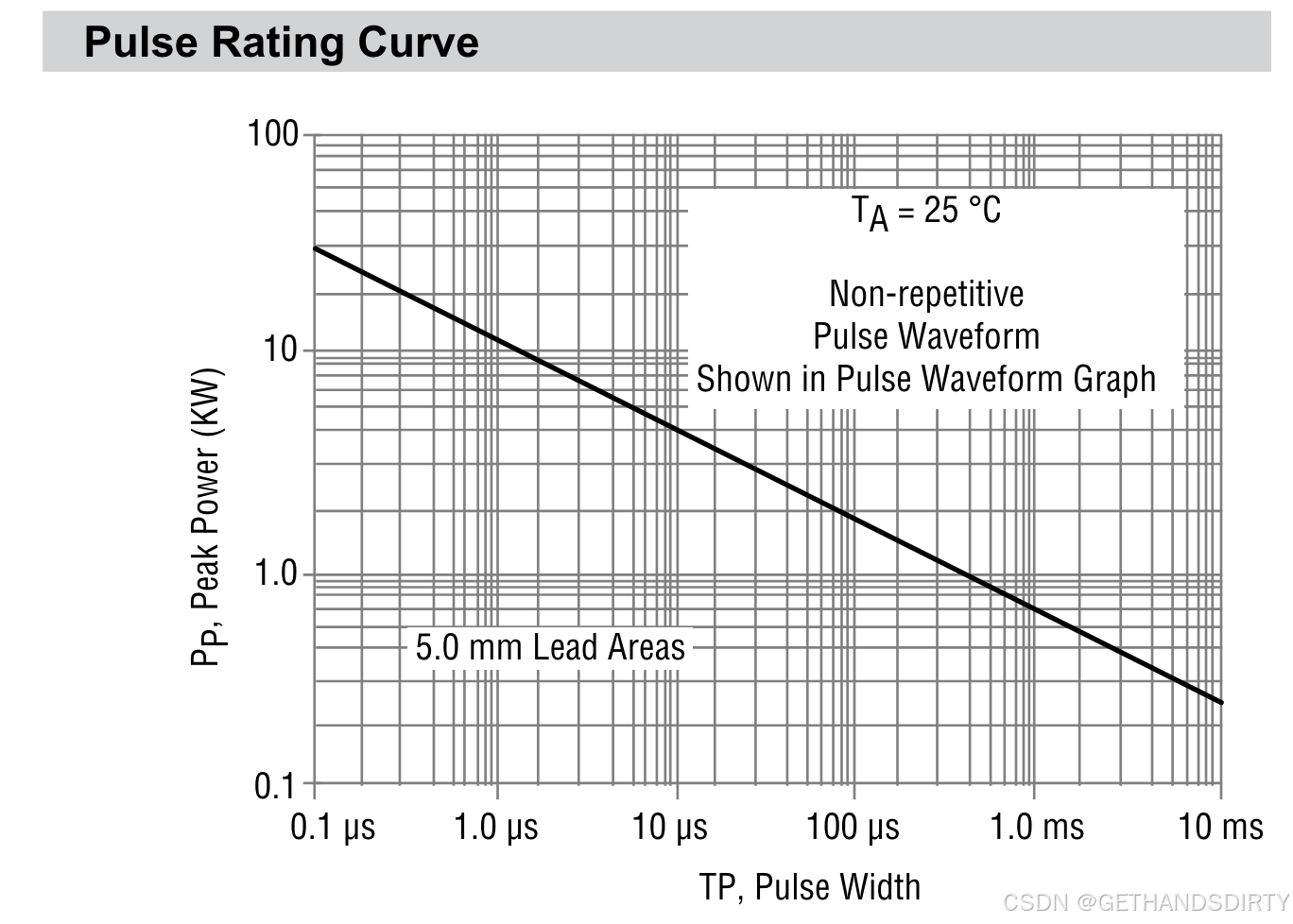

  TVS spec还会有一个pulse rating curve，是脉冲宽度与峰值功率的关系：

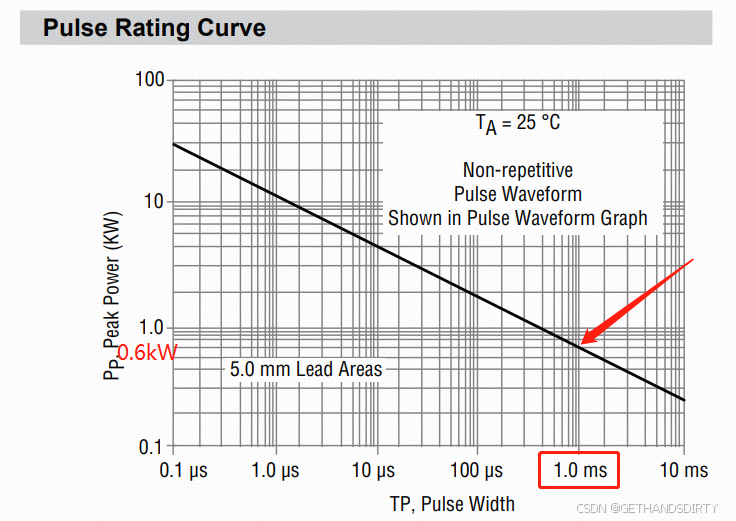

  10/1000us波形中，1000us指脉宽，也就是1ms，所以上图中1ms横坐标下对应的峰值功率（peak power）即为该TVS的Ppp。而从该图片上也可以看出，峰值功率与脉宽是反比关系，脉宽越高，代表浪涌电流作用时间越长，TVS能抗住的功率越低。
  因此，对于其它标准或工况，我们可以将其脉宽算出来，将其映射到1000us中，就可以与TVS的10/1000us相比较，从而其知道对TVS的Ppp要求。
  接下来实操。

  回到 ISO 10605标准，我们已经得到62A的峰值电流，但没有准确的「电流下降到1/2 Ipp」时的时间节点，因此不知道脉宽。

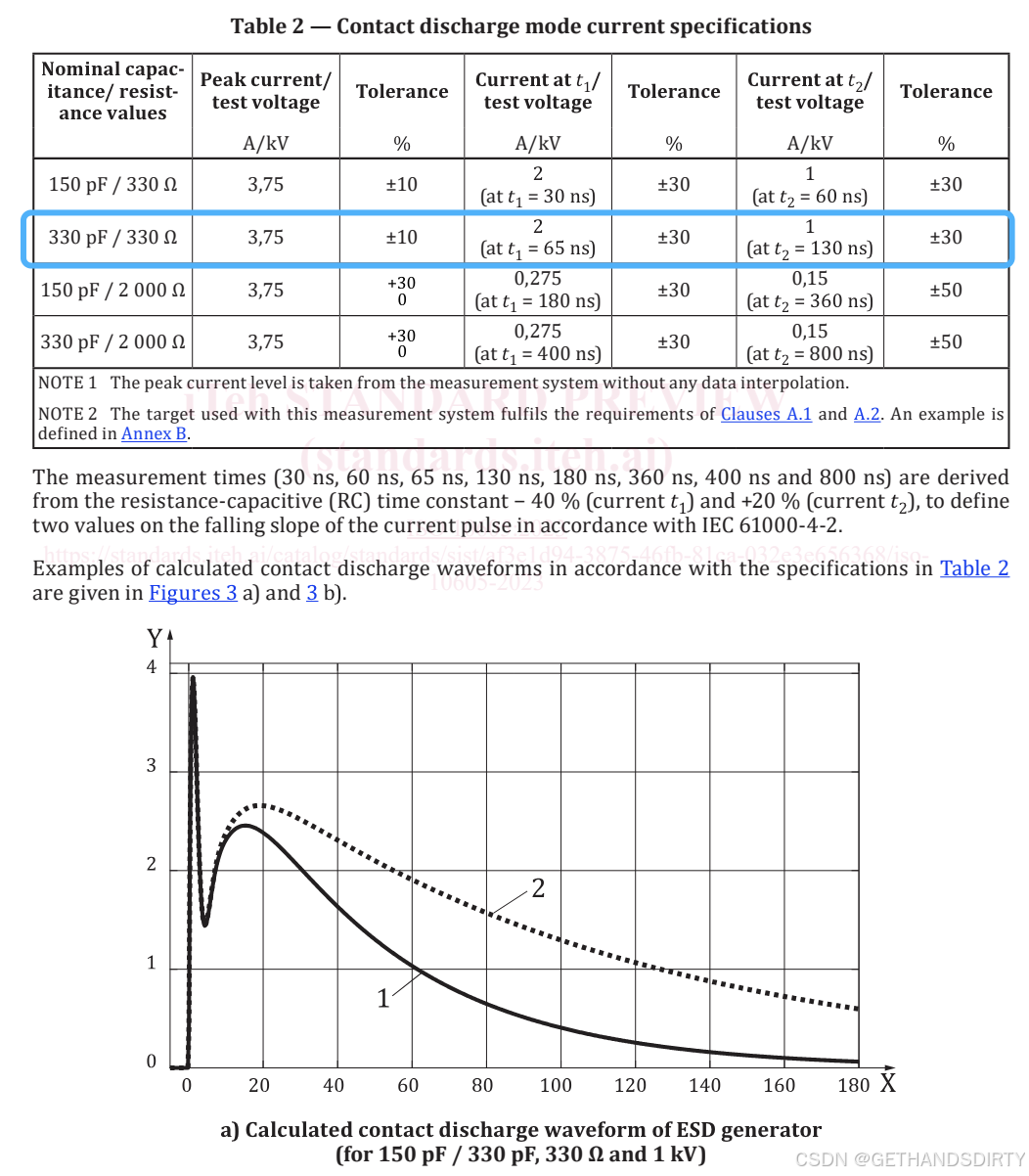

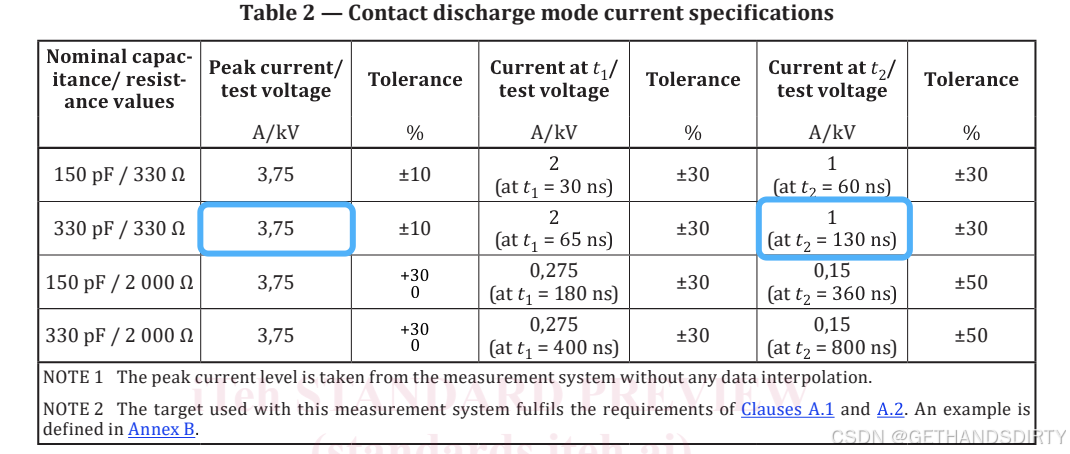

  但从下述波形描述的table中可以看到，当t=130ns时，current为峰值电流的1/(3.75），因此该测试曲线下的脉宽一定小于130ns。

  那么至此，我们对于ISO 10605标准中的波形有了更简化的表达：
  峰值电流 Ipp=62A
  脉冲持续时间/脉冲宽度 Td=130ns

• 步骤4: 计算瞬时功率 Ppp

  接下来就是来确认我们应该选取多大瞬时功率的TVS。

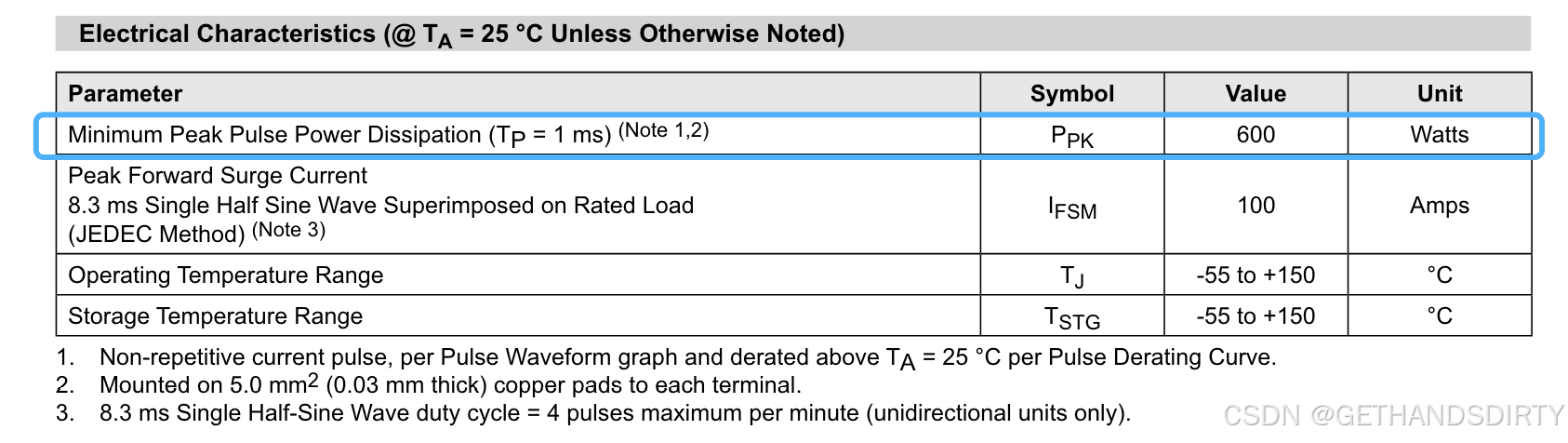

  这里以Bourns的SMBJ-Q系列TVS为例。这个系列的TVS Ppp值为600W：

  那么它能否通过ISO 10605的测试呢？我们一步一步来看。

  a. 根据spec明确规定脉宽下的Ppp

  我们可以看该TVS的pulse rating curve：

  可以看到，在130ns的脉宽下，该TVS对应的Pp值为25kW左右（TA=25°C）。

  b. 确认温度降额后的Ppp

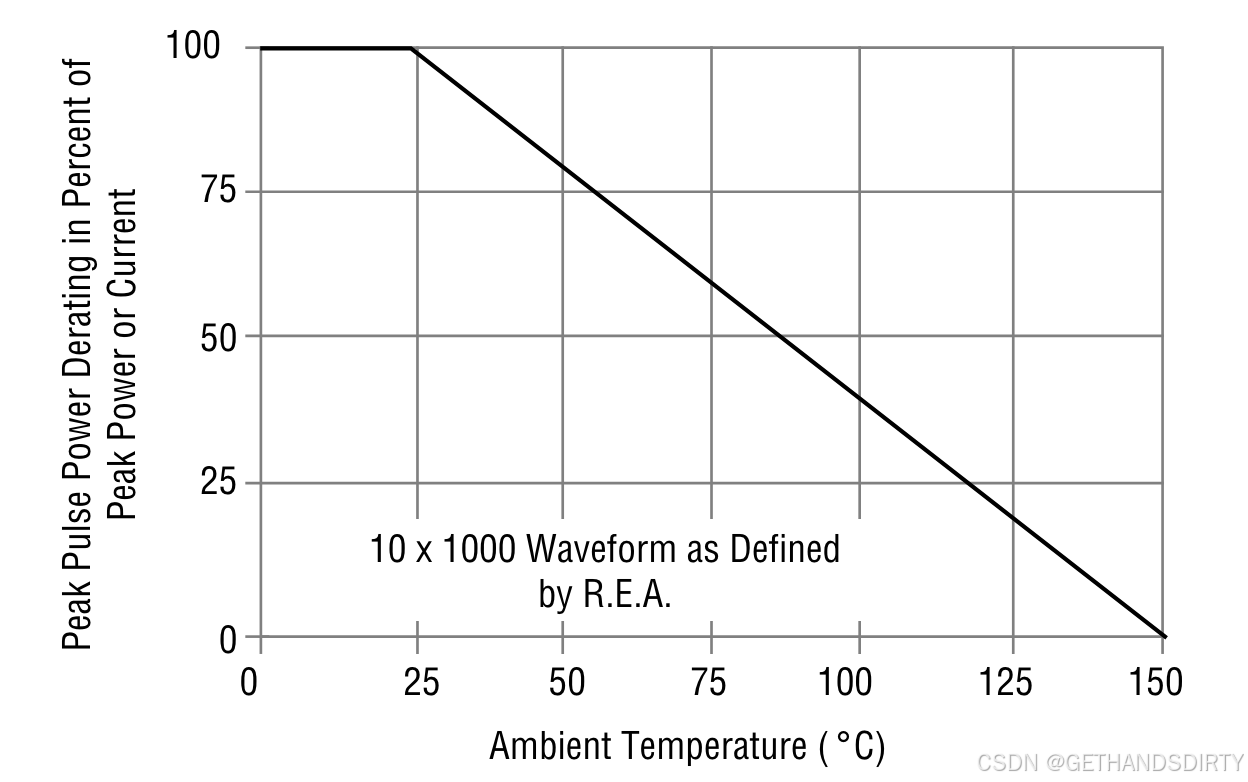

  Pp值会随着温度的升高而间隔，该TVS的Peak Pulse Power Derating Curve如下：

  相当于从25°C开始，随着温度升高，该TVS的最高瞬时功率会以一定斜率线性下降，到了125°C时，已经降到了原来的1/4以下。因此，我们需要知道 ISO 10605标准的测试条件。

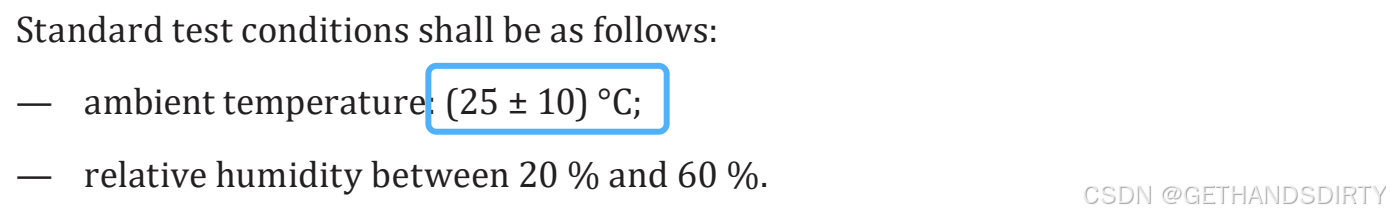

  ISO 10605标准中明确规定了测试温度：


  可以看到，测试温度最高为35°C，那么从TVS的Peak Pulse Power降额曲线中估算，35°C环温下，该TVS的Peak Pulse Power降额到25°C时的92%，即：
  Ppp（TA=35°C）= 25kW × 92% = 23kW
  这就是该系列TVS在 ISO 10605测试标准下的最大瞬时功率。

• 步骤5: 查看峰值电流下的工作电压是否满足需求

  接下来，我们就要看所选的具体TVS能否满足62A的Ipp需求了。

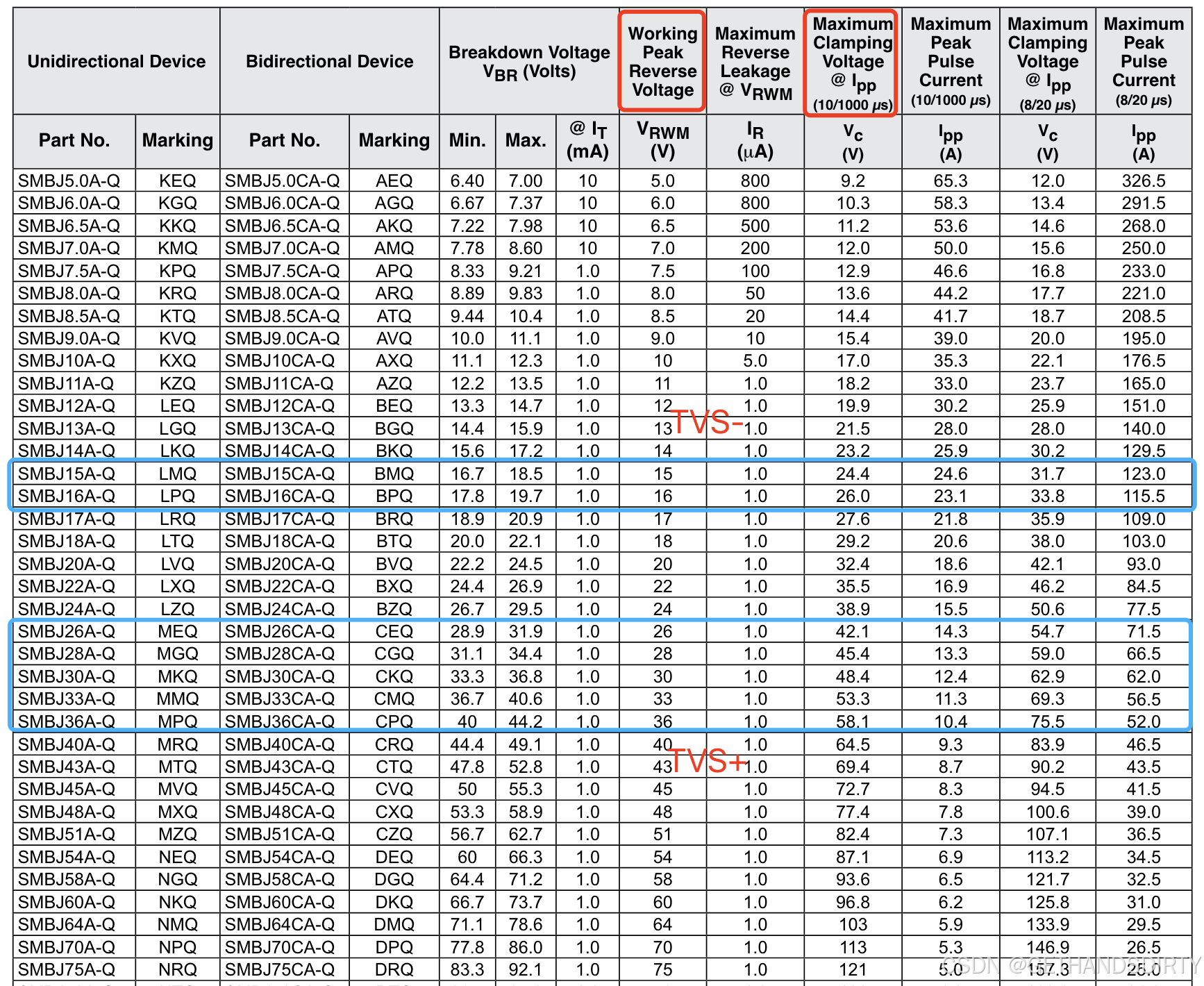

  由于电流与电压成反比，因此我们要验证最大钳位电压（此时峰值电流最小）的应用下，该TVS能否满足62A的峰值电流要求。根据第一部分电压参数的计算，该系列TVS满足需求的有下面这些：

  由于钳位电压越大，Ipp越小，所以我们先看高钳位电压的TVS+。
  在23kW的Ppp下，若峰值电流Ipp为62A，则最大钳位电压为：
  Vc = 23kW / 62A = 370V
  这个值完全满足我们对于钳位电压的要求。
  因此，TVS+的4个备选都满足需求，而TVS-的钳位电压更低，因此峰值电流更可以满足需求。
  so，该系列TVS（600W Ppp）可以通过 ISO 10605测试。

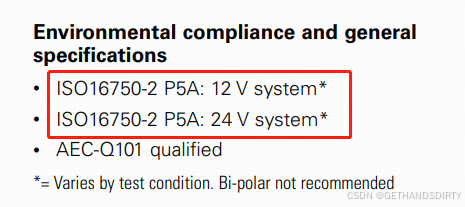

  600W的TVS可以通过ISO 10605和大部分ISO 7637-2的测试，但如果想通过ISO 16750-2中的4.6.4抛负载测试，则需要非常高峰值功率的TVS（基本上需要达到5KW以上），建议此时直接检索spec中明确表示支持该项标准的TVS，比如SM8T系列。


---

三、参考文献

1. ISO10605
2. IEC 61000-4-5
3. ISO7637-2
4. ISO 16750-2
5. TVS DESIGN GUIDE
