温控中使用PID控制算法

本文主要介绍各种PID控制算法的调节器在温度控制中控制特性、功能及主要应用场合，对大家合理选用用于温度控制提供方向。

对于温度控制算法包括常规PID、模糊控制、神经网络、Fuzzy_PID、神经网络PID、模糊神经网络、遗传PID及广义预测等算法。常规PID控制易于建立线性温度控制系统被控对象模型；模糊控制基于规则库，并以绝对或增量形式给出控制决策；神经网络控制采用数理模型模拟生物神经细胞结构，并用简单处理单元连接成复杂网络；Puzzy-PID为线性控制，且结合模糊与PID控制优点。

1、温度控制的特点

温度控制系统是变参数、有时滞和随机干扰的动态系统，为达到满意的控制效果，具有许多控制方法。所以对几种常见的控制方法及其有缺点进行了分析与比较。

2、常见温度控制方法

2.1常规PID控制

PID控制即比例、积分、微分控制，其结构简单实用，常用于工业生产领域 。原理如下：

明显缺点是现场PID参数整定麻烦，易受外界干扰，对于滞后大的过程控制，调节时间过长。其控制算法需要预先建立模型，对系统动态性的影响很难归并到 模型中。

2.2 模糊控制

模糊控制(Fuzzy Control)是以模糊集合论、模糊语言变量及模糊逻辑推理为基础的计算机控制。原理如下。傻瓜式PID调节器使用就是模糊控制算法。

2.3 神经网络控制

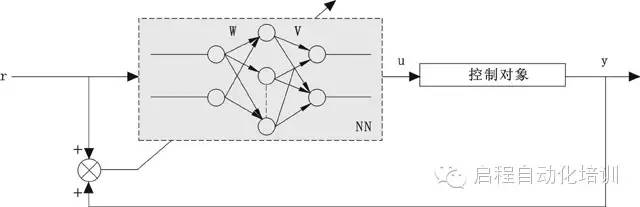

神经网络控制采用数理模型的方法模拟生物神经细胞结构，用简单处理单元连接形成各种复杂网络，并采用误差反向传播算法(BP)。原理如下图

2.4 Fuzzy-PID控制

模糊控制不需知道被控对象的精确模型，易于控制不确定对象和非线性对象。PID本质是线性控制。将模糊控制与PID结合起来，以Fuzzy-PID混合控制为例，据给定值与测量值之偏差e选择智能控制，根据e的变化选择控制方法，当或者|时，采用PID控制；当时，采用Fuzzy控制。其结构框图如下：

2.5 神经网络PID控制

在PID控制的基础上，加入神经网络控制器，构成神经网络PID控制器，如下图。神经网络控制器NNC是前馈控制器，通过对PID控制器的输出进行学习，在线调整自己，目标是使反馈误差e(t)或u(t)趋近于0，使自己逐渐在控制中占据主导地位，以减弱或最终消除反馈控制器的作用。人工智能调节器/温度仪使用的就是神经网络PID控制算法。

2.6 模糊神经网络控制

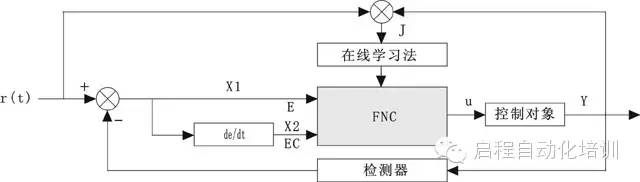

将模糊逻辑与神经网络结合，采用神经网络模糊逻辑推理网络模型和快速的自学习算法，通过网络的离线训练和在线子学习使控制器具有自调整、自学习和自适应能力，达到模糊智能控制。如下图：

2.7 遗传PID控制

遗传PID控制是将控制器参数构成基因型，将性能指标构成相应的适应度，利用遗传算法来整定控制的最佳参数，不要求系统是否为连续可调，能否显示表示。基于遗传算法的自适应PID控制的原理框图如下图。遗传PID温控系统将测量值与给定值进行比较，用遗传算法优化PID参数，然后将控制量输出，实现将PID参数串接成完整染色体，从而构成遗传空间中的个体吗，通过繁殖交叉和变异遗传操作生成新一代群体，经过多次搜索获得最大适应度值得个体。

2.8 广义预测控制

预测控制(Predictive Control)是基于模型的计算机控制算法。其预测模型有脉冲响应模型、阶跃响应模型，CAMRAM模型和CARIMA模型。基于CARIMA模型的广义预测控制(GPC)是新型计算机控制算法。

3、常见温度控制方法的对方分析

通过上述温度控制方法的原理分析，下表给出各种温度控制特性与应用场合的情况。

控制算法		控制算法的控制特性	温度仪应用场合
单一控制	常规PID控制	优点：结构简单、实用，性价比高。缺点：鲁棒性不强；适应性不快；协调性不够好等	易于建立的线性温度控制系统的被控对象模型
	模糊控制	与传统的PID控制相比，响应快，超调量小，鲁棒性强	纯滞后，参数时变或非线性的温度控制系统，如干燥机、工业炉等温度控制
	神经网络控制	鲁棒性强，响应速度快，抗干扰能力强，算法简单，易于用硬件和软件实现	多变量、多参数、非线性与时变系统如：电阻炉的温度控制等
复合控制	Fuzzy-PID控制	具有很强的适应性，只要知道部分知识即可建立BP算法	一些大滞后系统中的自动寻优P、I、D参数，如管式加热炉的温度控制
	模糊神经网络控制	动态响应快，能达到高精度的快速控制，具有极强的鲁棒性和适应能力，稳定性好	需要不断修正参数的温度控制系统。如热电阻校验仪等控温装置
	遗传PID控制	调试方便，控制精度高，抗干扰能力强，较高的稳定性能力	寻求全局最优且不需要任何初始信息的P、I、D参数寻优温控系统中，如陀螺温控系统
	自适应广义及控制	鲁棒性强，控制精度高	医用温度控制，如微波热疗中的温度控制
	模糊、神经网络	模糊控制鲁棒性强。动态响应与上升时间快，超调小，PID控制器的动态跟踪品质好和稳态精度高	具有较大的滞后性，非线性、时定性的温度控制系统，如高分子聚合物反应温度控制等
	模糊、神经网络和遗传控制	实现温度随外界干扰条件的乏化，实时的调节网络和控制规律，具有良好的温度跟踪性能和抗干扰能力	对升温速度和恒温过程的精度要求较高的控制系统，如淬此炉温度控制等

将线性与非线性控制相结合。使温度能满足用户的精度要求是温度控制系统的最终目的。在实际应用中，根据具体的应用场合、不同的加热对象、不同的控制要求和控制精度，选择不同的控制方式。

本篇文章转发自https://mp.weixin.qq.com/s/4c0GLPmQyMkb_mvDTJm_NA。
