Matlab模拟仿真模糊PID(Fuzzy)

本文详细介绍了如何使用Matlab 2017a实现模糊PID控制器的仿真测试,包括模糊量定义、隶属度函数、模糊规则设计和实际操作步骤。通过实例展示,探讨了如何根据专家经验制定模糊规则,以及如何将模糊输出转换为精确控制参数,适用于小车轨迹控制等场景。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

研究项目

模糊PID(Fuzzy)的仿真测试

研究内容

本篇文章主要研究如何通过matlab软件实现模糊PID(Fuzzy)的仿真测试。

研究材料

  • matlab 2017a软件
  • 基本概念和定义
    • 模糊量:如E、EC;
    • 论域(上下限):-240~240;
    • 划分区间:-240 ~ -180;-180 ~ -120 ;-120 ~ -60;-60 ~ 0;0 ~ 60;60 ~ 120;120 ~ 180;180 ~ 240;
    • 隶属度:隶属于某个模糊子集的隶属度,程度;
    • 模糊子集:
      • 负大NB(Negative Big)
      • 负中NM(NegativeMedium)
      • 负小NS(NegativeSmall)
      • 零ZE或ZO(Zero)
      • 正小PS(PositiveSmall)
      • 正中PM(PositiveMedium)
      • 正大PB(Positive Big)
    • 隶属度函数:用于求解隶属度,有线性的、非线性的。

研究方法

利用matlab模糊控制工具箱为模糊控制的设计提供了一种非常便捷的途径,通过它我们不需要进行复杂的模糊化、模糊推理及反模糊化运算,只需要设定相应的参数,就可以很快得到我们所需要的控制器,而且修改也非常方便。下面将根据模糊控制器设计步骤,一步一步利用Matlab工具箱设计模糊控制器。

  • 模糊控制工具箱使用

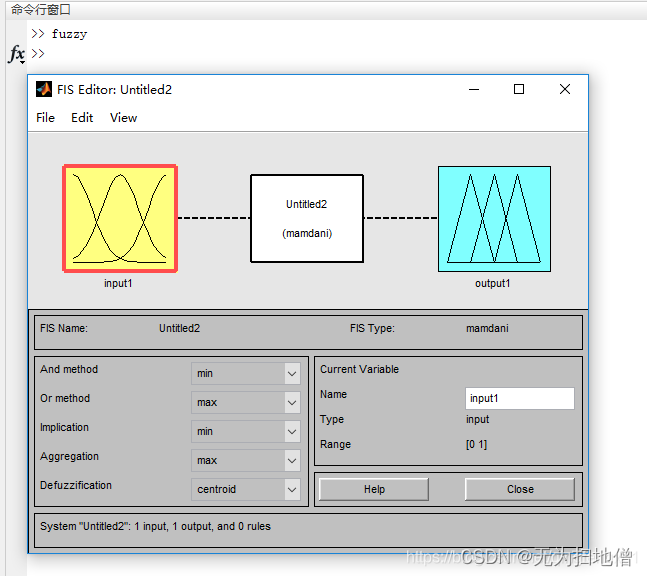

    首先我们在Matlab的命令窗口(command window)中输入“fuzzy”,回车就会弹出fuzzy模糊控制器窗口(window)。
    fuzzy模糊控制器
    接下来我们都是在这个窗口中进行fuzzy模糊控制器的设计。

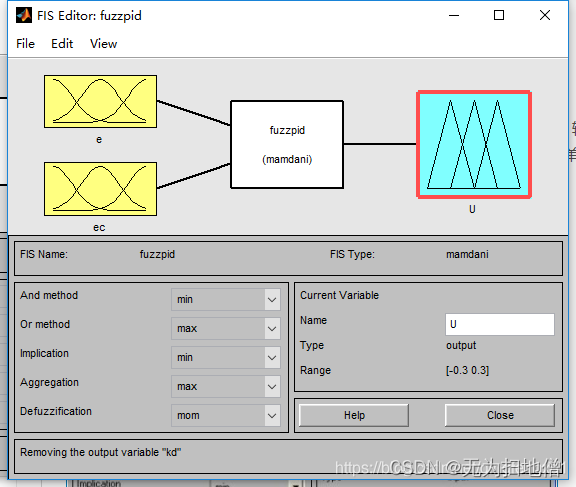

    1. 确定fuzzy模糊控制器结构:即根据具体的系统确定输入、输出量。

      我们选择标准的二维控制结构,即输入为误差e和误差变化ec,输出量为控制量u。注意这里的变量还都是精确量。相应的模糊量为E,EC和U,我们可以选择增加输入(Edit->Add Variable)来实现双输入单出结构。
      双输入单输出结构

    2. 输入输出变量的模糊化:即把输入/输出的精确量转化为对应语言的模糊集合。
      首先确定描述输入输出变量语言的模糊子集,如{NB,NM,NS,ZO,PS,PM,PB},并设置输入/输出变量的论域,例如我们可以设置误差E(此时为模糊量)、误差变化EC、控制量U的论域均为{-3,-2,-1,0,1,2,3};然后为模糊语言选取相应的隶属度函数。
      在模糊控制工具箱中,我们在Edit->MemberShip Function 中即可完成这些步骤。首先打开Edit->MemberShip Function窗口。
      隶属函数主图

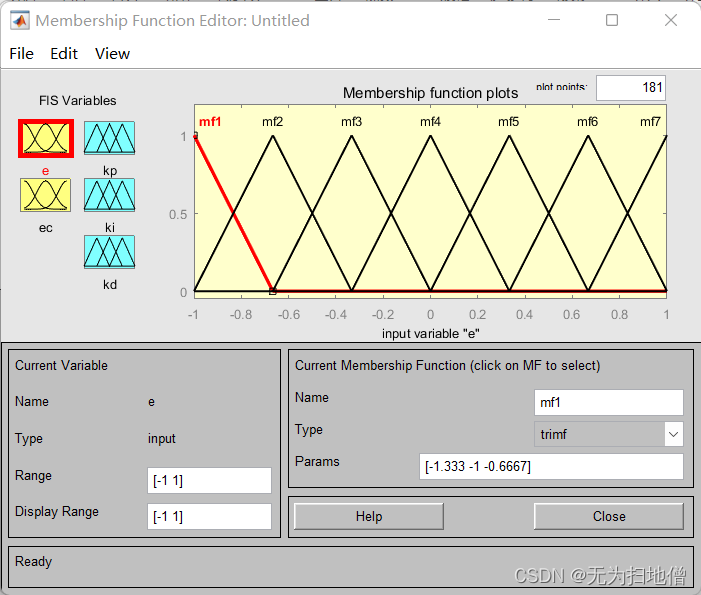

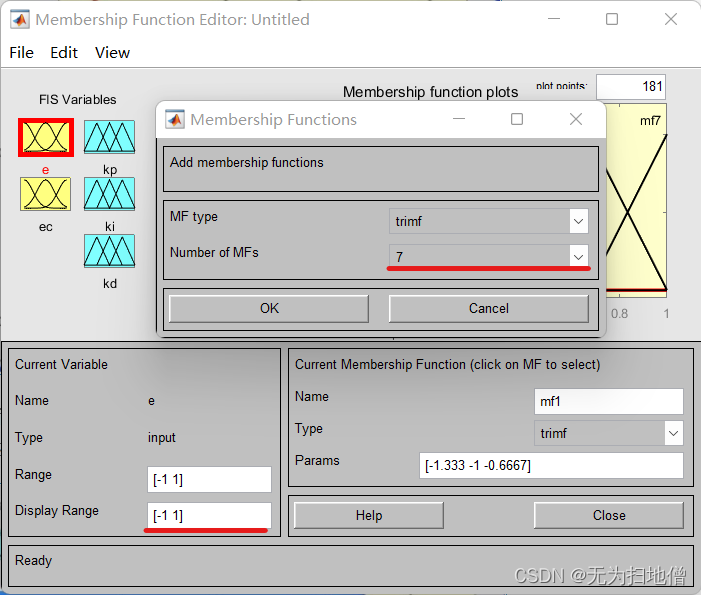

      然后分别对输入/输出变量定义论域范围,添加隶属函数(Edit->MFs),以E为例,设置论域范围 为[-1 1],隶属函数的类型为:trimf(三角函数),添加隶属函数的个数为7。
      在这里插入图片描述
      接着根据设计要求分别对这些隶属函数进行修改,包括对应的语言变量,隶属函数类型。
      在这里插入图片描述

    3. 模糊推理决策算法设计:根据模糊控制规则进行模糊推理,并决策出模糊输出量。

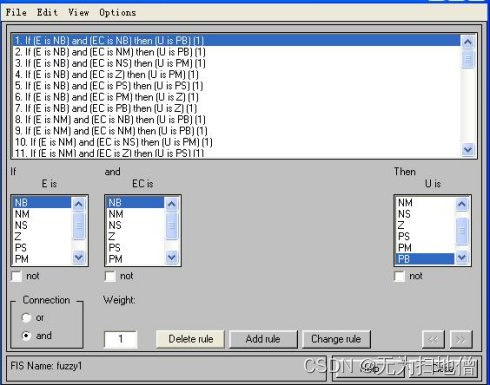

      首先要确定模糊规则,即专家经验。对于我们这个二维控制结构以及相应的输入模糊集,我们可以制定49条模糊控制规则(双击“fuzzy pid”控制器)(一般来说,这些规则都是现成的,很多教科书上都有),如图。
      在这里插入图片描述
      制定完决策之后,会形成一个模糊控制规则矩阵,然后根据模糊输入量按照相对应的模糊推理算法完成计算,并决策模糊输出量。

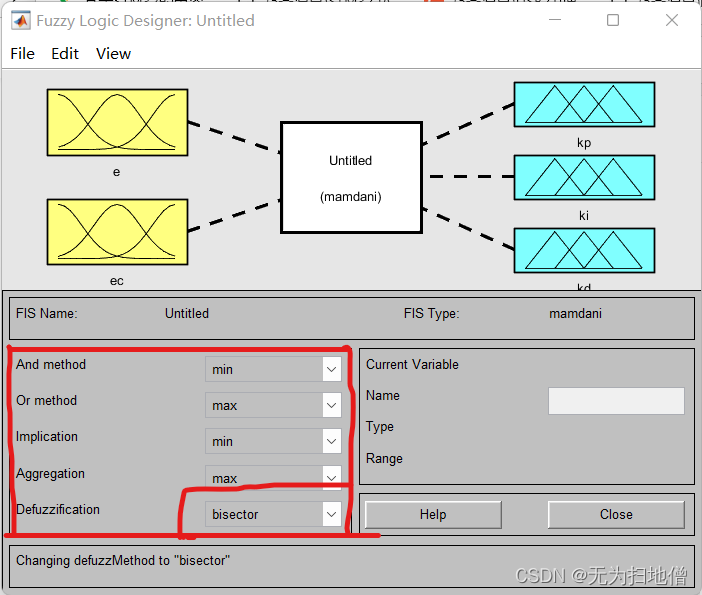

    4. 对输出模糊量的解模糊:模糊控制器的输出量是一个模糊集合,通过反模糊化方法判决出一个确切的精确量,凡模糊化方法很多,我们这里选择重心法。
      在这里插入图片描述

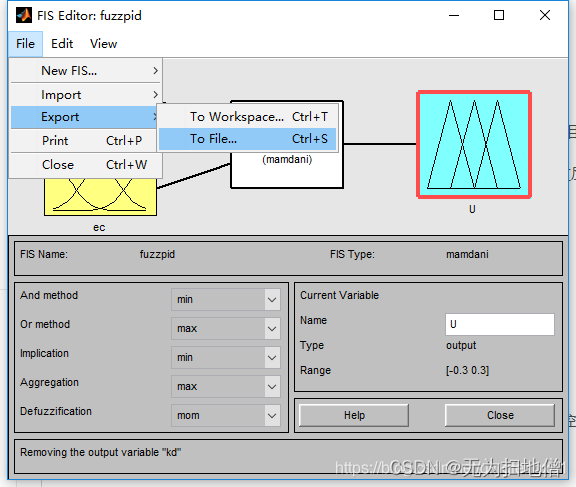

    5. 然后File->Export->To File,即可得到一个.fis文件,这就是你所设计的模糊控制器。
      在这里插入图片描述

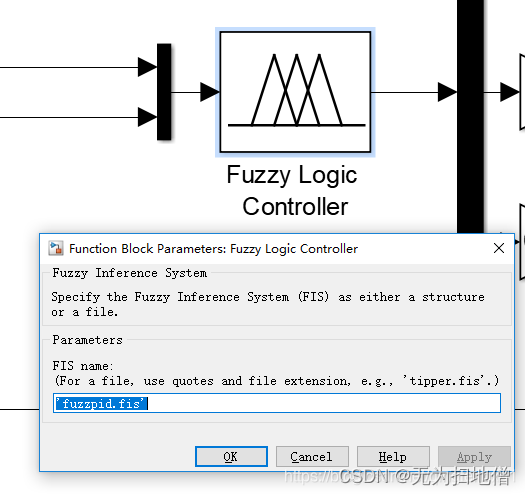

    6. simulink中使用fis文件,首先加入fuzzy模块,然后写入模糊文件,注意应用格式加单引号:“fuzzypid.fis”
      在这里插入图片描述

研究例子

模糊PID控制,即利用模糊逻辑并根据一定的模糊规则对PID的参数进行实时的优化,以克服传统PID参数无法实时调整PID参数的缺点。模糊PID控制包括模糊化,确定模糊规则,解模糊等组成部分。例如小车通过传感器采集赛道信息,确定当前距赛道中线的偏差E及当前偏差和上次偏差的变化EC,根据给定的模糊规则进行模糊推理,最后对模糊参数进行解模糊,输出PID控制参数。
在这里插入图片描述

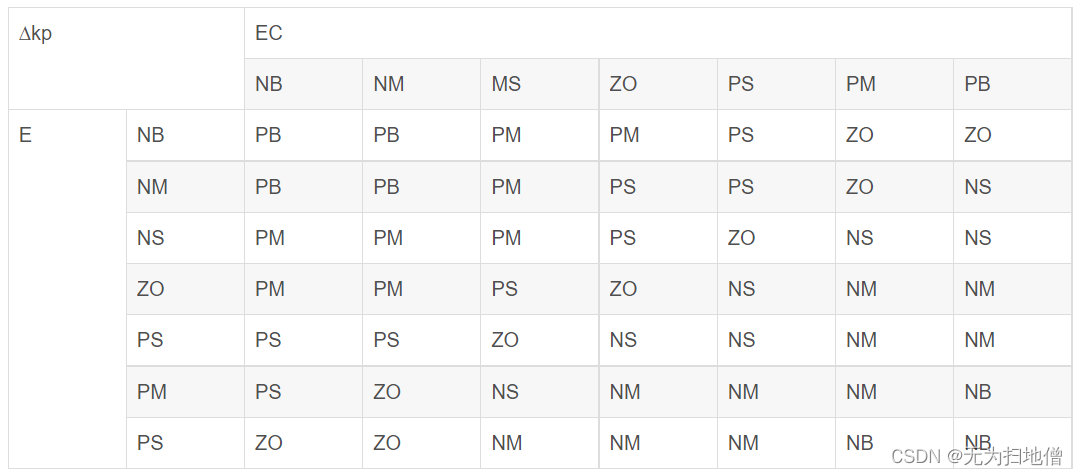

KP的模糊规则控制表
在这里插入图片描述
KI的模糊规则控制表

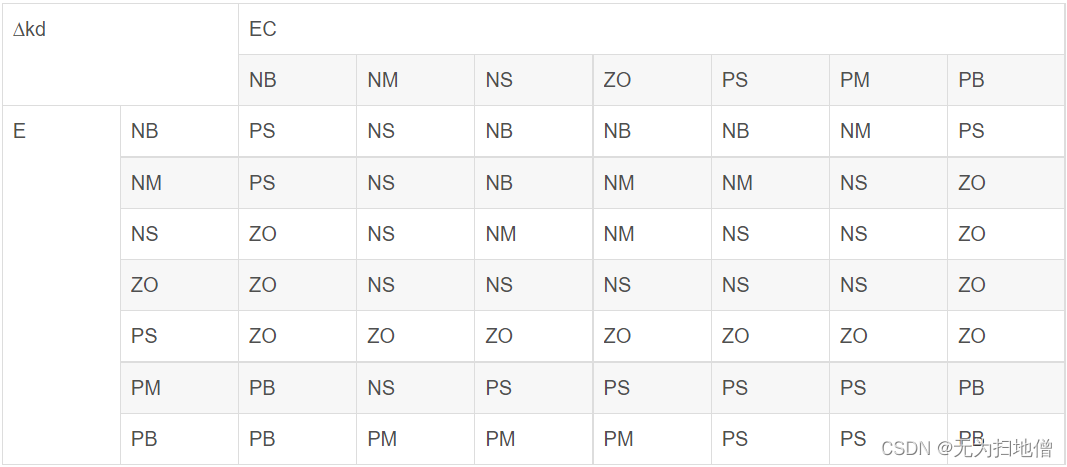

在这里插入图片描述KD的模糊规则控制表
在这里插入图片描述

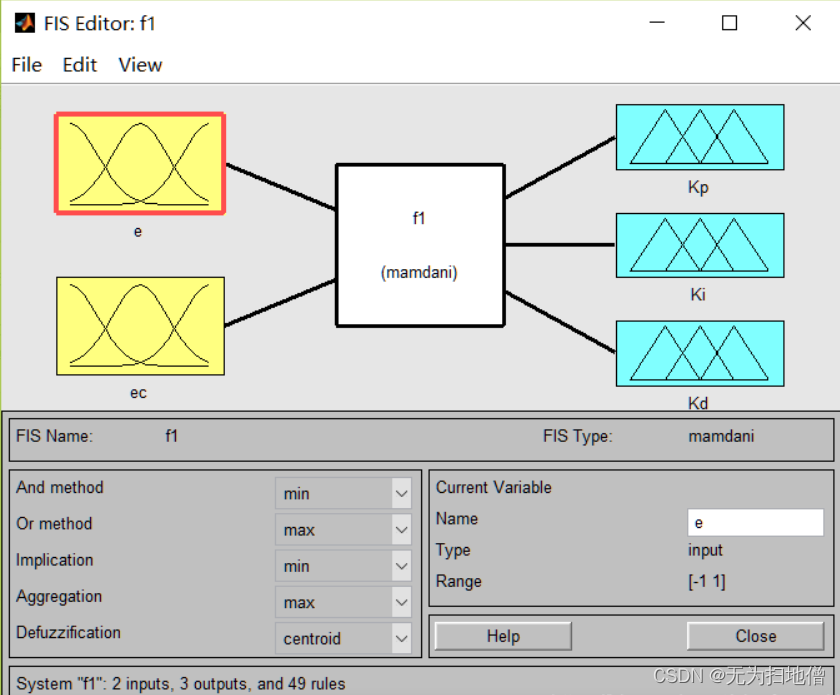

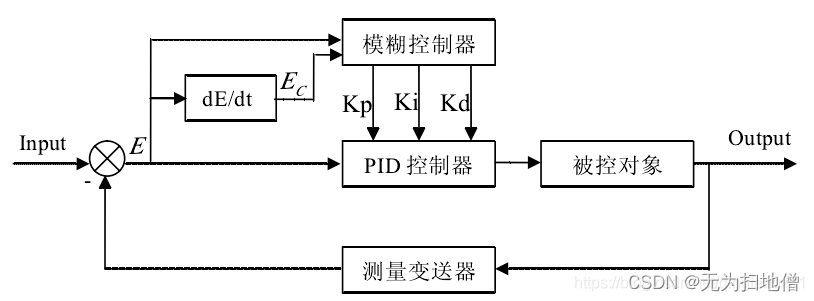

模糊规则PID推理系统结构图
在这里插入图片描述

模糊推理系统结构图讲解

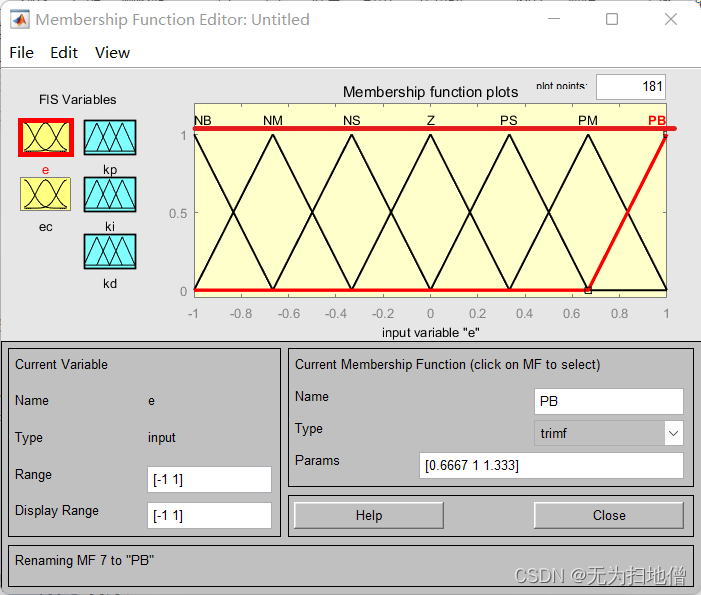

  • 输入变量的隶属函数三角形函数,误差变量E的隶属函数:
    在这里插入图片描述

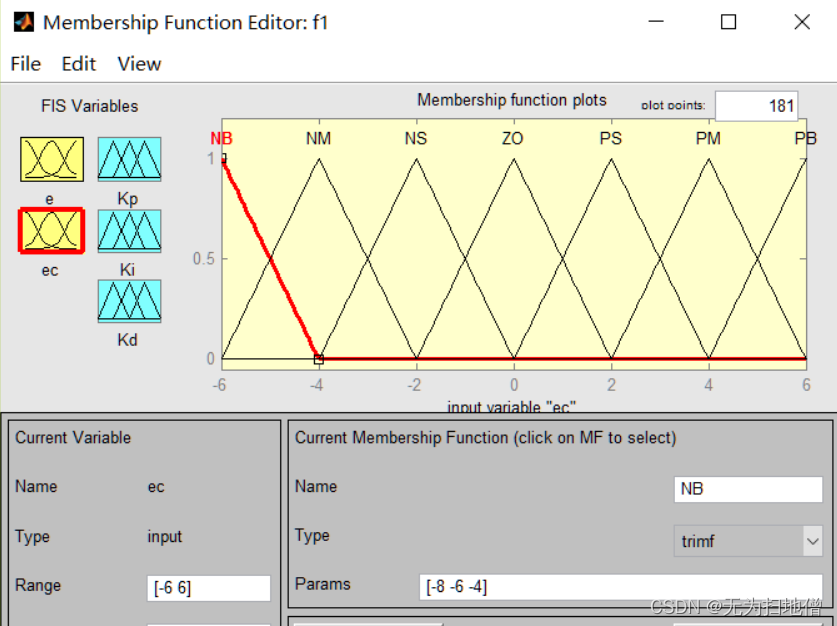

  • 误差变化变量EC的隶属函数
    在这里插入图片描述
输出变量隶属函数

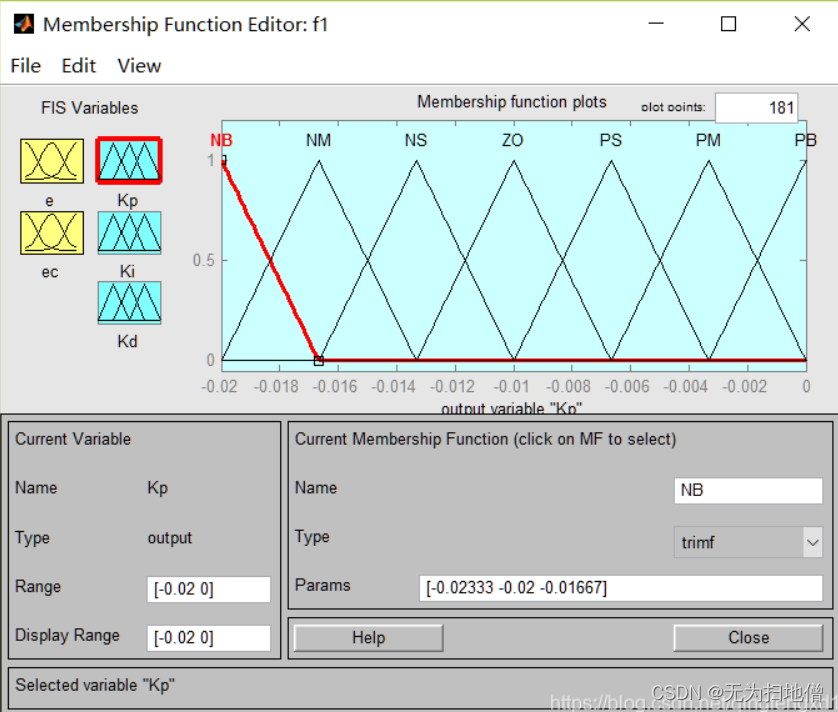

  • 输出变量KP的隶属函数
    在这里插入图片描述

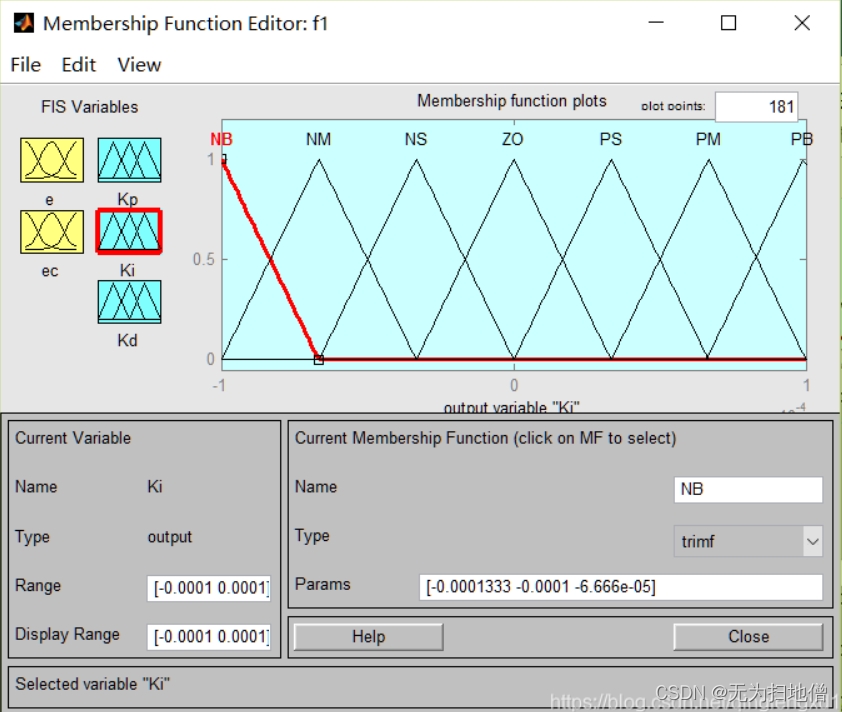

  • 输出变量KI的隶属函数
    在这里插入图片描述

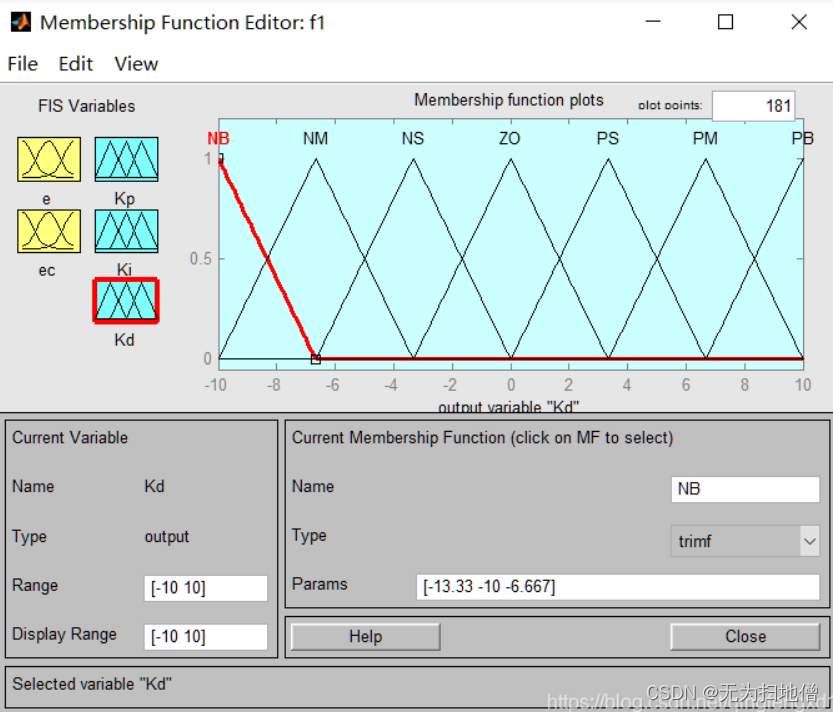

  • 输出变量KD的隶属函数
    在这里插入图片描述

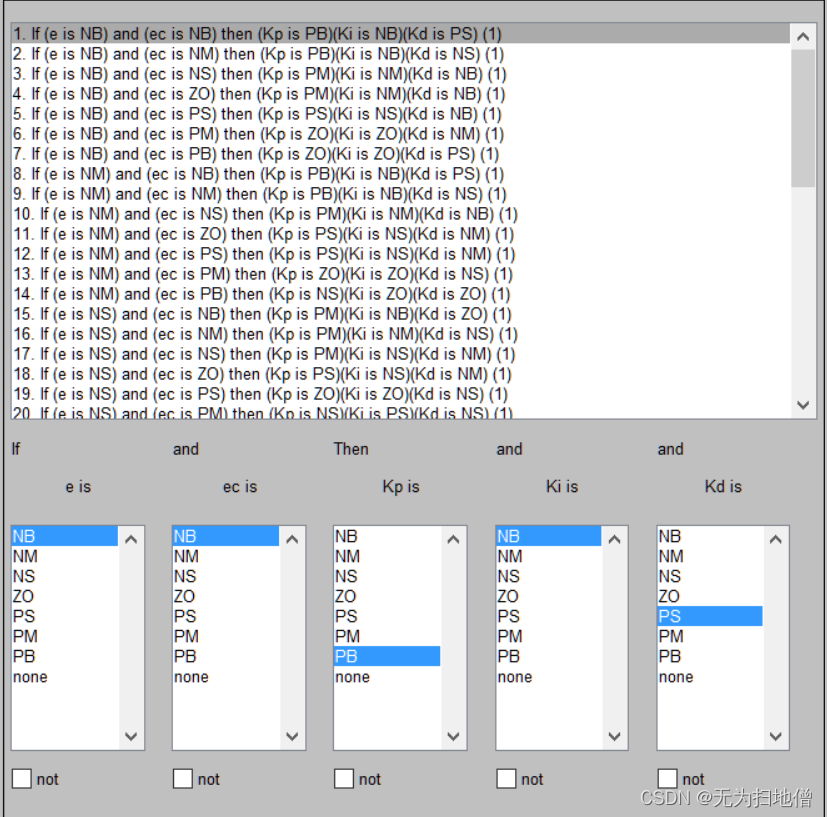

模糊规则编辑器

确定输入/输出隶属函数后,在模糊规则编辑器中,输入表格中的模糊推理规则,共49条,如下图:
在这里插入图片描述
经过模糊规则编辑器编入规则之后,此时得到的三个参数的变化如下图:

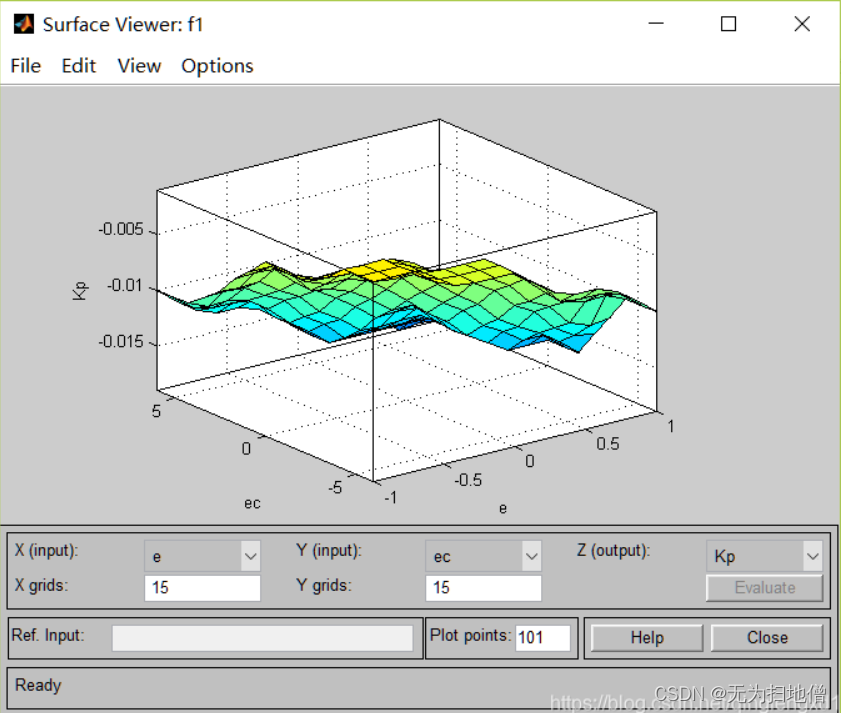

  • 模糊推理KP变化图
    在这里插入图片描述

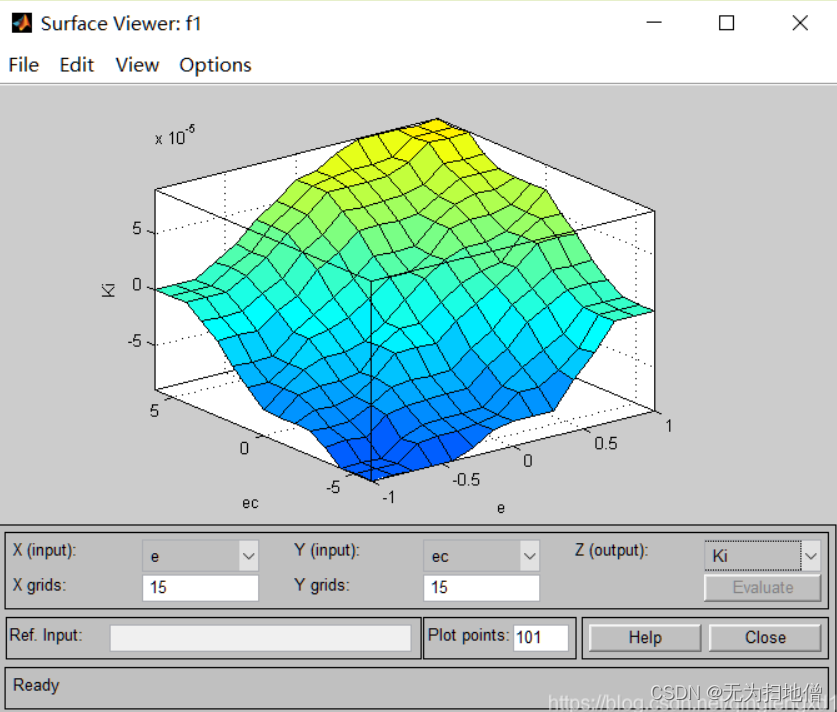

  • 模糊推理KI变化图
    在这里插入图片描述

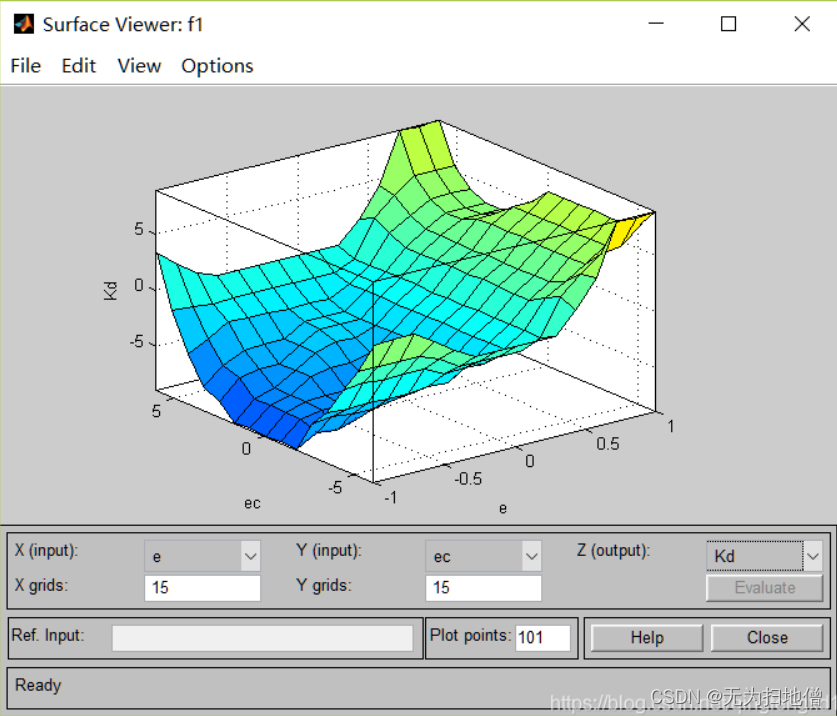

  • 模糊推理KD变化图
    在这里插入图片描述

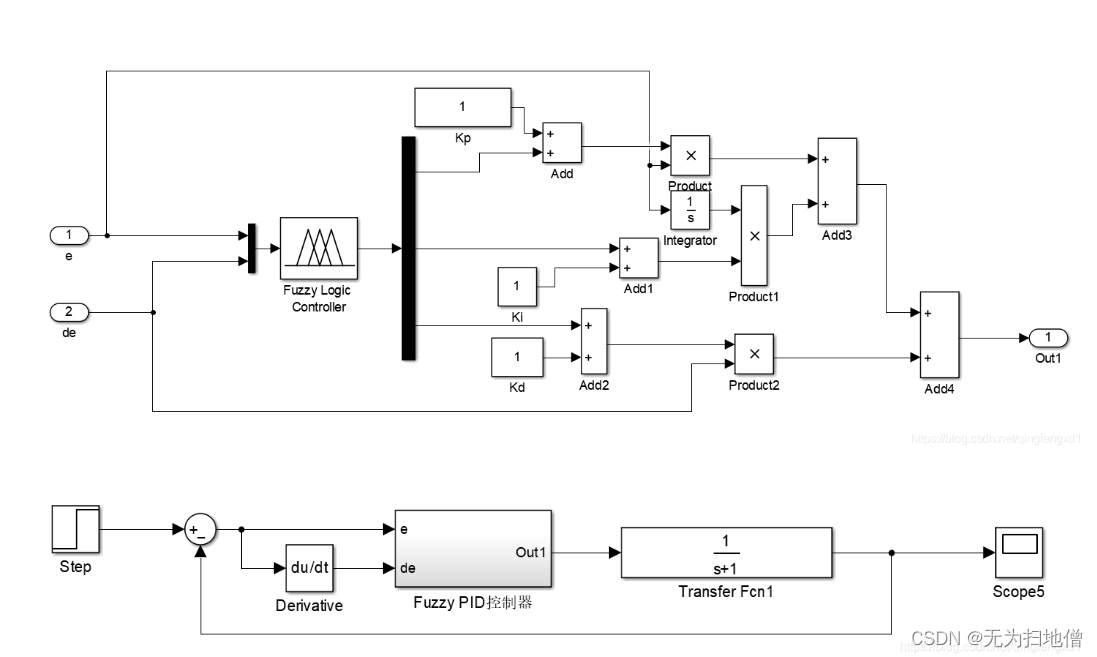

    最后运行仿真得到结果
    在这里插入图片描述

研究结果

经过上述一步一步构建仿真结果,最终得到实现通过matlab对模糊PID(Fuzzy)的仿真。

### 实现模糊PID控制器规则表的Matlab代码 为了创建模糊PID控制器,可以利用MATLAB中的Fuzzy Logic Toolbox来定义隶属函数并建立控制规则。下面是一个简单的例子,展示了如何构建一个基本的模糊推理系统(FIS),用于实现模糊PID控制器。 #### 创建模糊逻辑系统 首先初始化一个新的Mamdani型模糊推理解析器: ```matlab fis = mamfis('Name', 'FuzzyPID'); ``` 接着定义输入变量误差(e)及其变化率(Δe): ```matlab % 定义误差 e 的范围 [-0.1, 0.1] fis = addInput(fis, [-0.1 0.1], ... 'Name', "Error",... 'MembershipFunctions',... {'trimf',[ -0.1 -0.1 0],'NegativeBig';... 'trimf',[-0.1 0 0.1 ],'Zero';... 'trimf',[0 0.1 0.1 ],'PositiveBig'}); % 定义误差变化 Δe 范围 [-0.1, 0.1] fis = addInput(fis, [-0.1 0.1], ... 'Name', "DeltaE",... 'MembershipFunctions',... {'trimf',[ -0.1 -0.1 0],'Decreasing';... 'trimf',[-0.1 0 0.1 ],'Constant';... 'trimf',[0 0.1 0.1 ],'Increasing'}); ``` 对于输出部分,则是调整后的比例(P), 积分(I), 微分(D)三个参数: ```matlab % 输出 P 增量范围 [-0.5, 0.5] fis = addOutput(fis, [-0.5 0.5], ... 'Name','P_Gain_Change',... 'MembershipFunctions',... {'trimf',[-0.5 -0.5 0],'DecrementMedium';... 'trimf',[-0.5 0 0.5],'NoChange';... 'trimf',[0 0.5 0.5 ],'IncrementSmall'}); % 类似地设置 I 和 D 参数 (此处省略具体数值设定) ``` 最后一步就是加入规则到这个模糊控制系统里去。这里仅给出一部分规则作为示范;完整的规则集应该覆盖所有可能的情况[^1]: ```matlab ruleList = [ 1 1 1 1; % 如果 Error 是 NegativeBig 并且 DeltaE 是 Decreasing 则 P 减少较多 2 2 2 2; % 如果 Error 是 Zero 并且 DeltaE 是 Constant 则保持不变 3 3 3 3];% 如果 Error 是 PositiveBig 并且 DeltaE 是 Increasing 则 P 增加较小幅度 fis = addRule(fis, ruleList); ``` 以上即为基于MATLAB的一个简单模糊PID控制器的设计框架。实际应用中还需要进一步优化和完善各个细节之处。
