nCode：DesignLife案例教程六

该案例介绍了分析多个事件并组合结果的过程，以工作周期或耐用性计划表示。

案例文件

此案例的数据文件位于nCode安装目录下\demo\designlife\06_DutyCycleAnalysis\：

1. Event_A.rsp
2. Event_B.rsp
3. Event_C.rsp
4. Ex_DutyCycle.flo
5. shock.op2

将上述文件复制到工作文件夹中，并使用副本文件完成该实例。

设计问题概述

在地面车辆工业中，部件的寿命必须通过试验场试验，该试验是真实寿命条件的代表。试验场定义的载荷是各种事件和相关重复的组合，称为工作周期。这些事件通常被定义为时间历程，但可以使用其他加载表示，例如恒定振幅加载。其他行业使用类似的概念来表示复杂的寿命加载机制；例如，航空航天行业使用飞行谱。

在工作周期分析仪中，利用线性损伤求和的原理，将多个结果结合起来。此外，还提供了一个选项，以考虑交叉事件周期造成的损害。工作周期分析通常使用与多组加载时间历程相关联的多个同时有限元加载情况。瞬态分析的结果也可用于处理诸如坑洞事件等情况。

创建CAE工作循环

有多种方法可以在DesignLife内创建工作周期。在本例中，我们将使用实用程序ScheduleCreate。其他技术将在本例的最后解释。

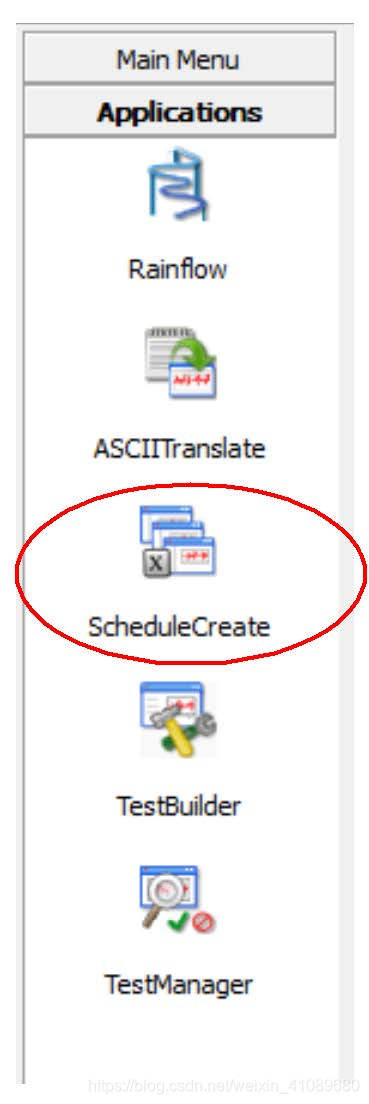

1. 单击Applications菜单上的ScheduleCreate按钮，如下图所示。

2. 选择Create New并单击Next按钮以创建新的工作周期。

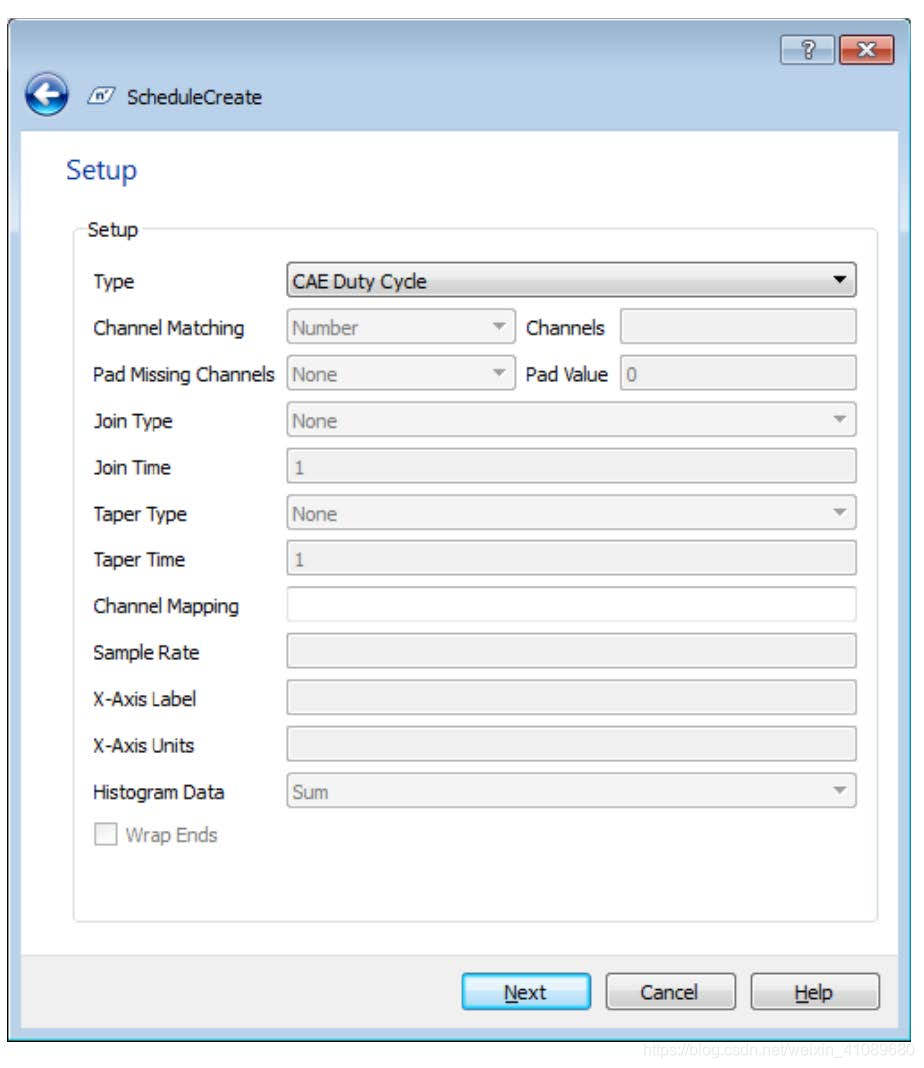

3. Setup对话框打开。设置schedule Type为CAE Duty Cycle；

对于本案例，CAE Duty Cycle是唯一需要选择的项，因为您将使用默认的通道映射
4.

About Schedule Files and Channel Mapping

CAE工作周期是CAE应用程序的首选计划文件类型，因为它们提供了功能。除了CAE Duty Cycle文件外，DesignLife还接受Time Series计划文件。

使用不同的文件扩展名来区分计划文件的类型：

1. CAE Duty Cycle file: .dcy
2. Time Series schedule file: .sch

如果使用时间序列计划文件，CAE应用程序的某些特定功能将丢失。
例如，通道映射仅在CAE Duty Cycle文件中可用。

ScheduleCreate设置对话框底部的通道映射输入用于更改FE加载情况和时间序列输入文件之间的默认通道映射。默认情况下，映射按顺序（1，2，3，…）配置。但是如果您想交换通道2和3，您可以在通道映射字段中输入1，3，2。

1. 已完成设置页，请单击Next打开Events对话框。下一步是添加各个时间序列事件；

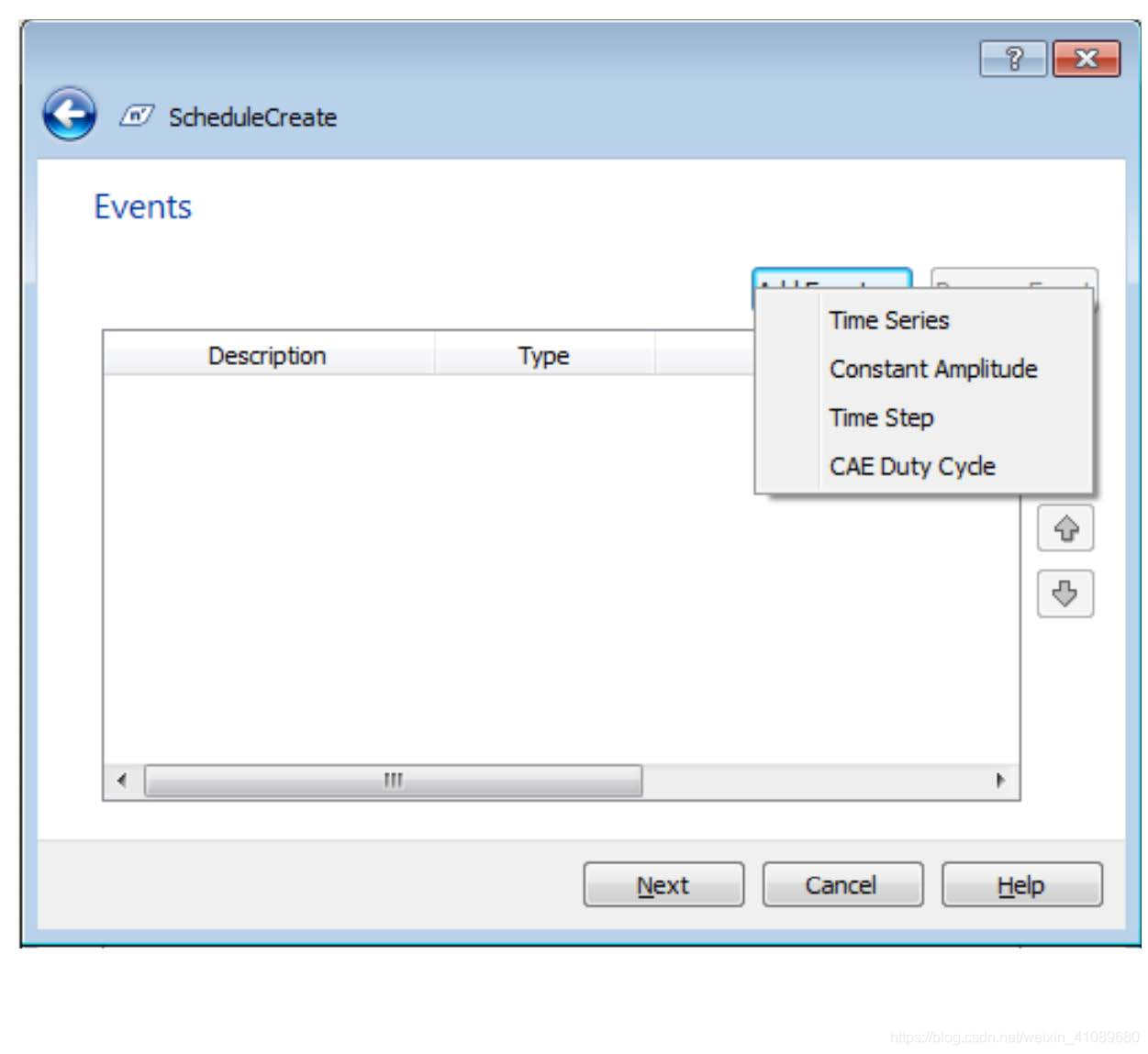

2. 选择Add Events>Time Series，如下图所示。

除了基于时间序列的事件之外，还可以将恒定振幅历史记录、时间步长结果和CAE Duty Cycles作为事件来进行添加。也就是说，CAE Duty Cycles允许嵌套工作循环。

3. （可选）如果需要从其他位置添加文件，请选择Browse，导航到目标文件夹，然后单击“立即扫描”。
4. 在可用测试区域中突出显示三个事件的时间序列文件：Event_A、Event_B、Event_C。单击>按钮将突出显示的测试添加到“测试选定”区域，然后单击“确定”;
