用KeyShot工具渲染PCB图过程

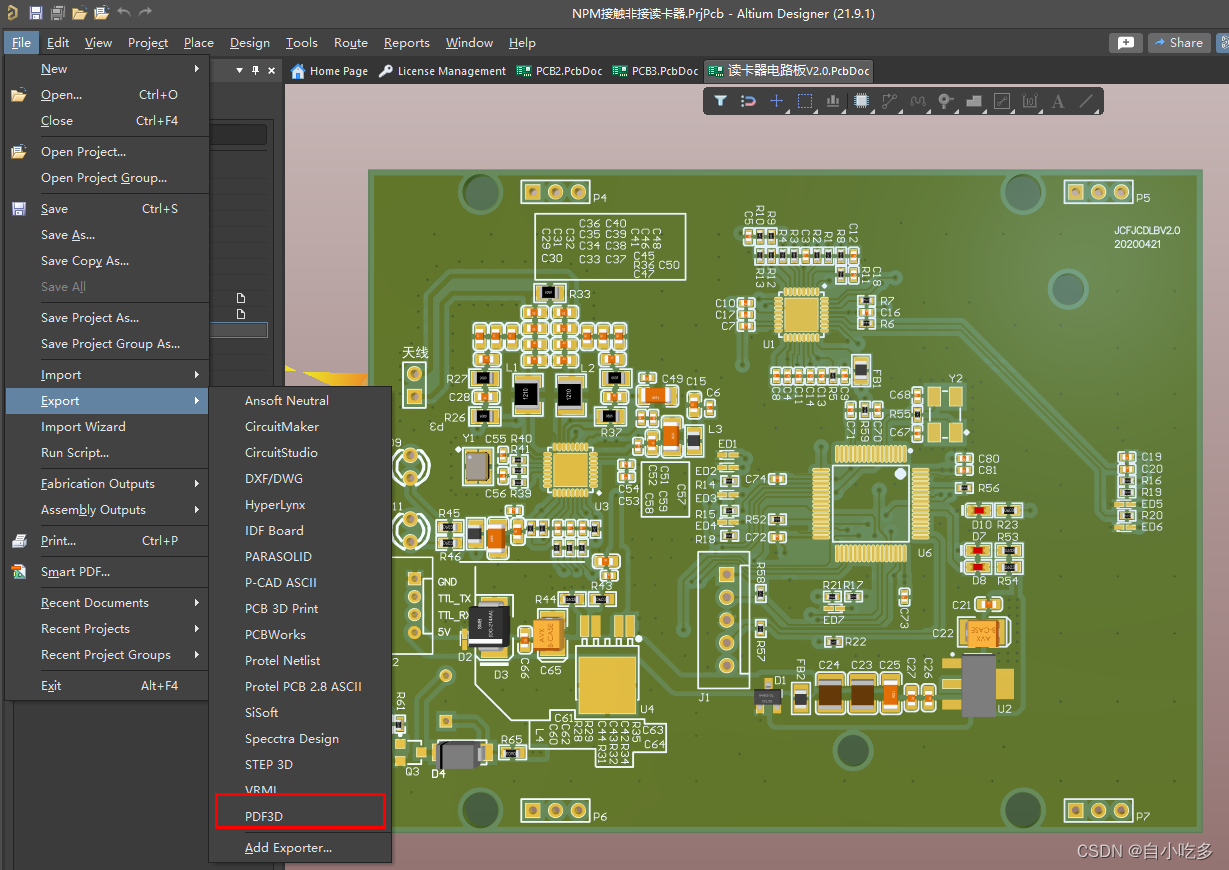

1.在文件的导出选项我们选择PDF3D
在这里插入图片描述

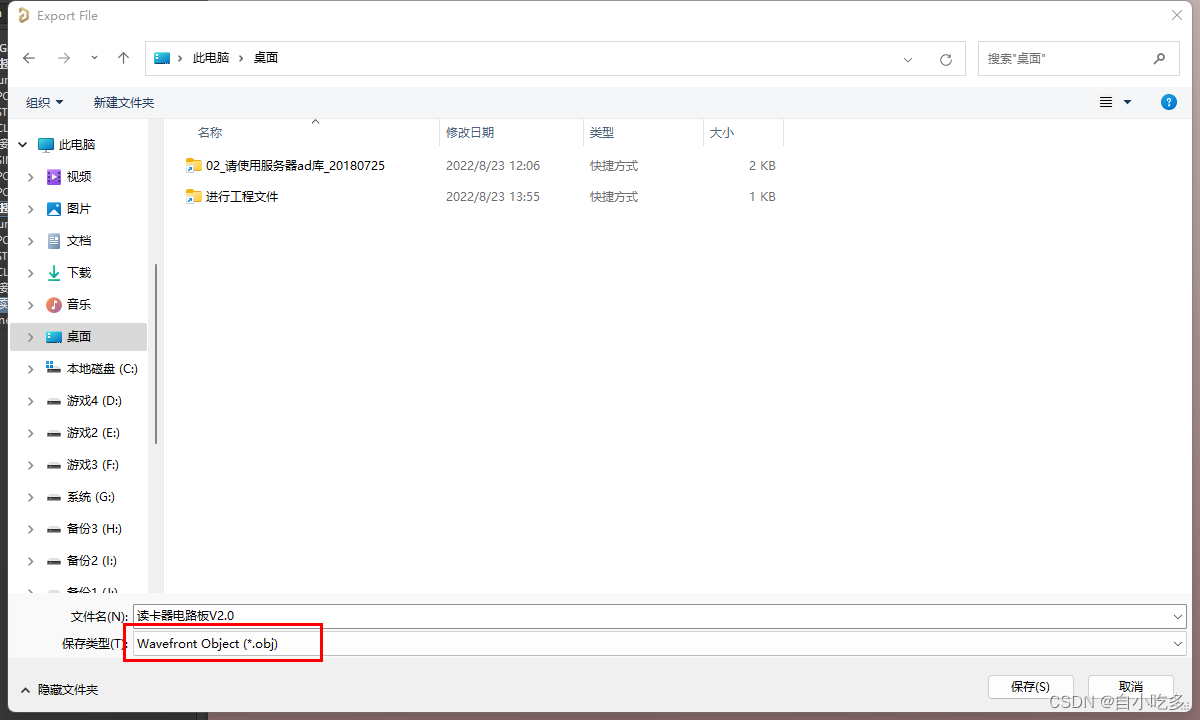

然后保存为点obj格式
在这里插入图片描述

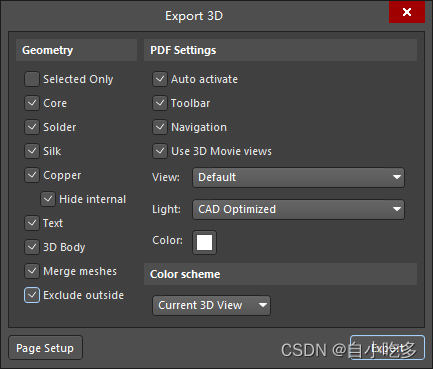

按照以下图进行勾选。
在这里插入图片描述

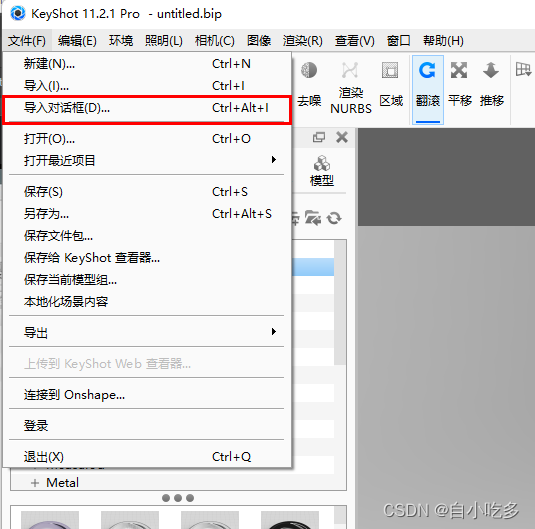

在KeyShot 11 界面–选择-导入对话框
在这里插入图片描述
导入AD输出的OBJ文件

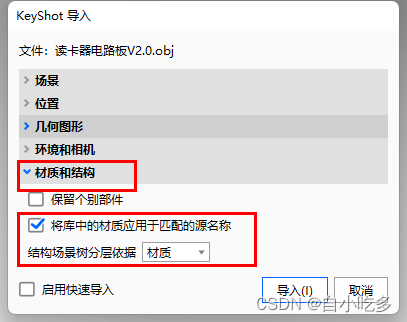

按照以下选择。
在这里插入图片描述

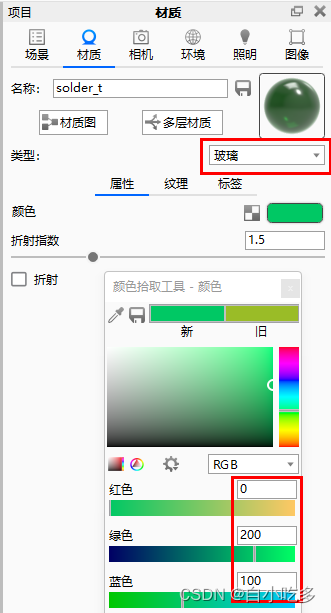

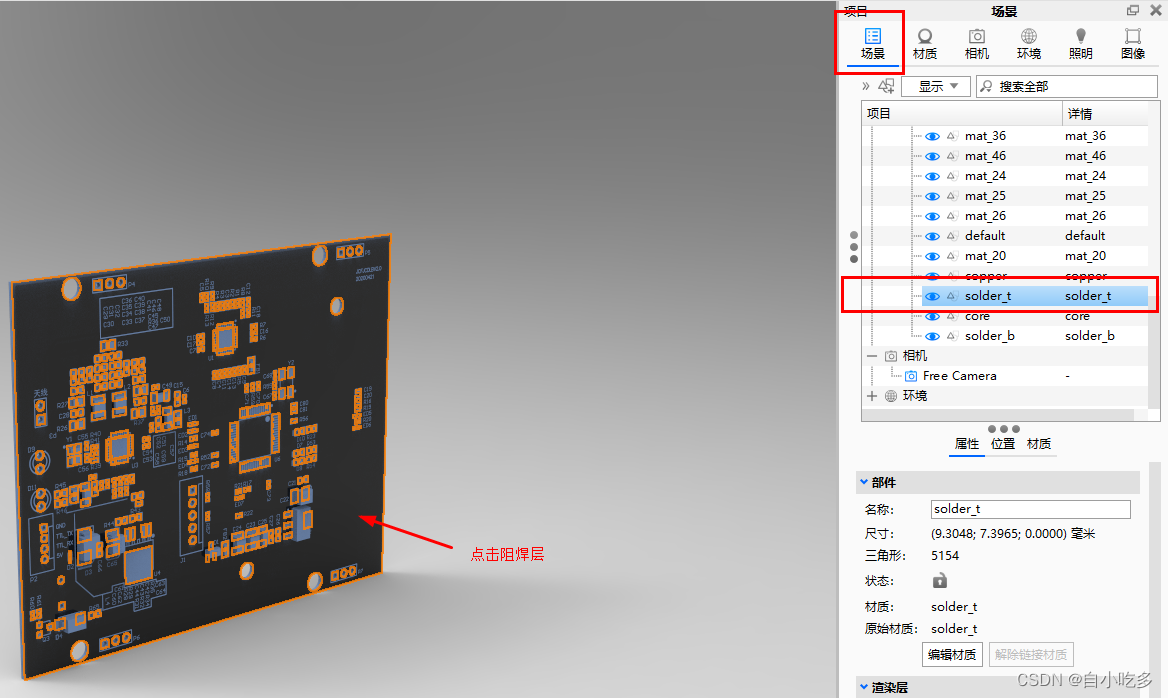

先对PCB的顶层阻焊层进行设置
在这里插入图片描述
在这里插入图片描述

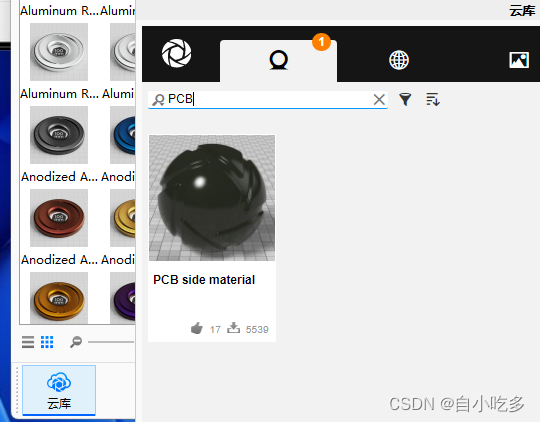

点击软件左下角的云库。
在这里插入图片描述
在这里插入图片描述

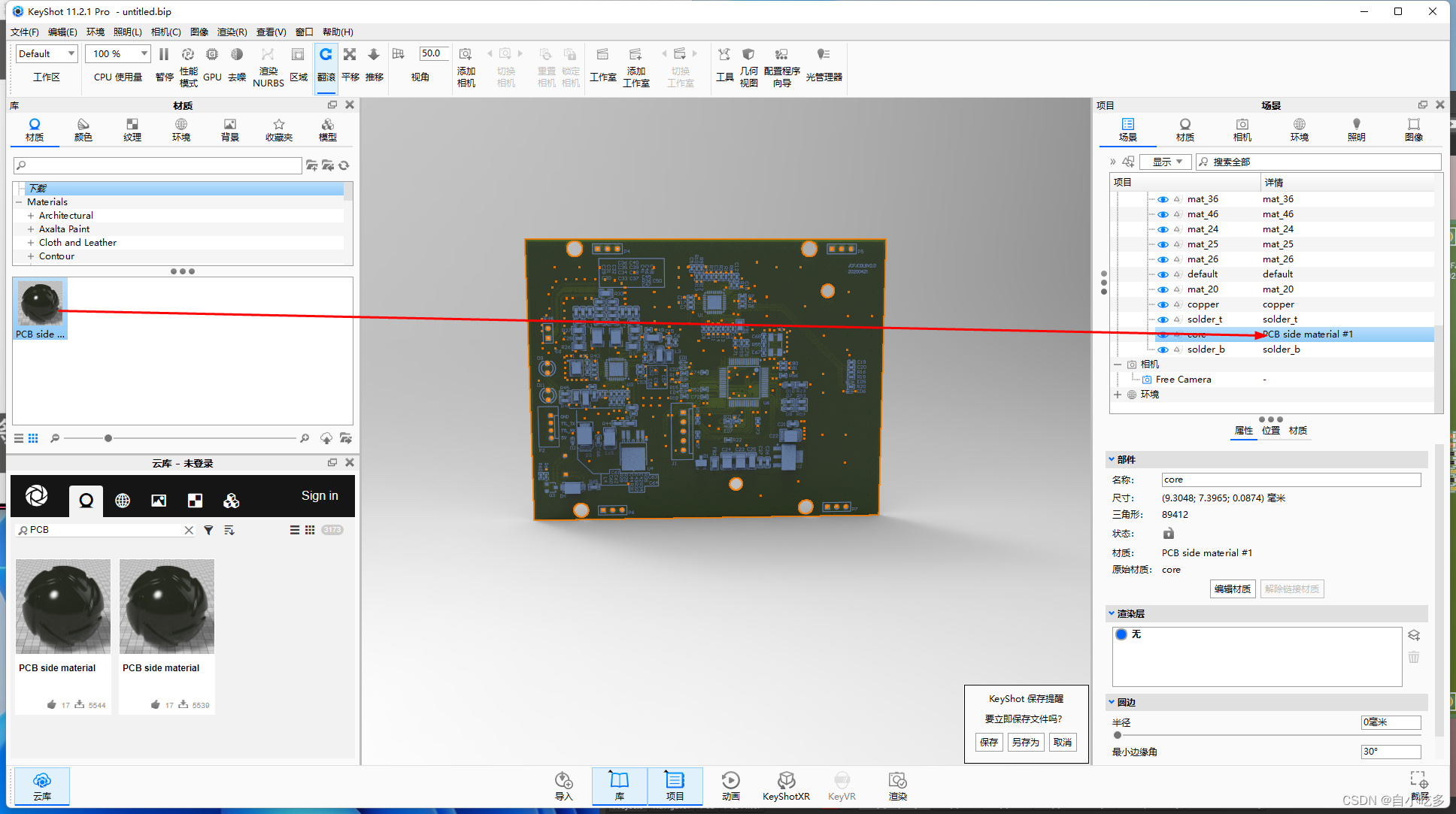

将下载好的PCB板材拖拽到core处，可看到详情变更为PCB side material

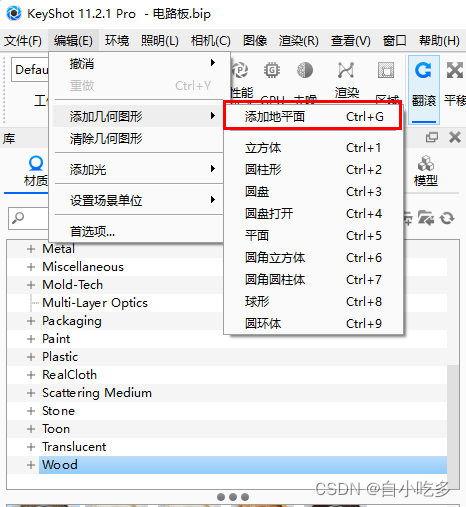

为PCB板添加平面。
在这里插入图片描述
为PCB板添加平面的材质和将PCB板放置在平面上

在这里插入图片描述

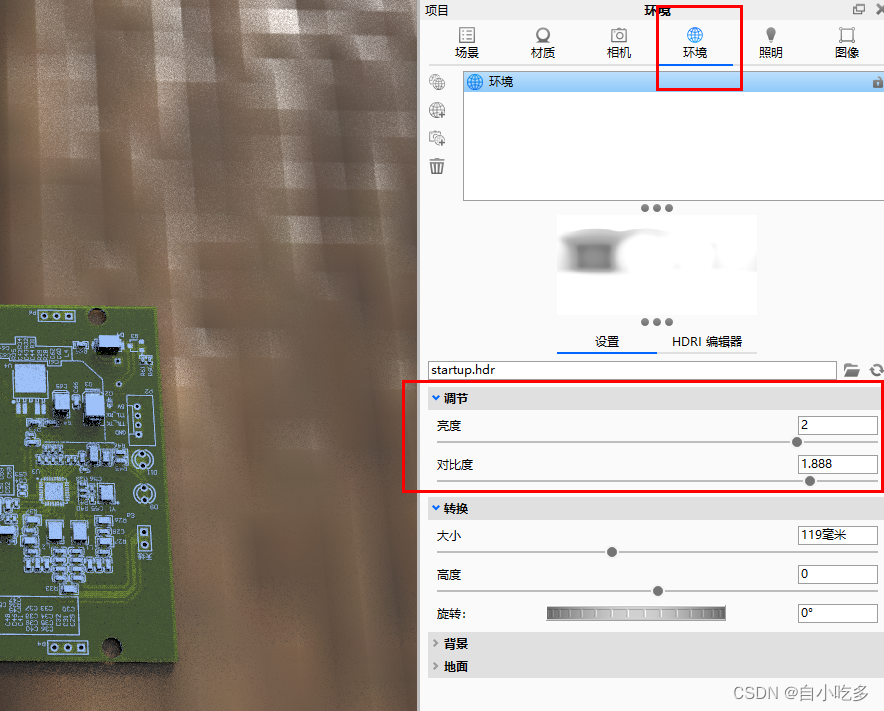

将光线补充。

在这里插入图片描述

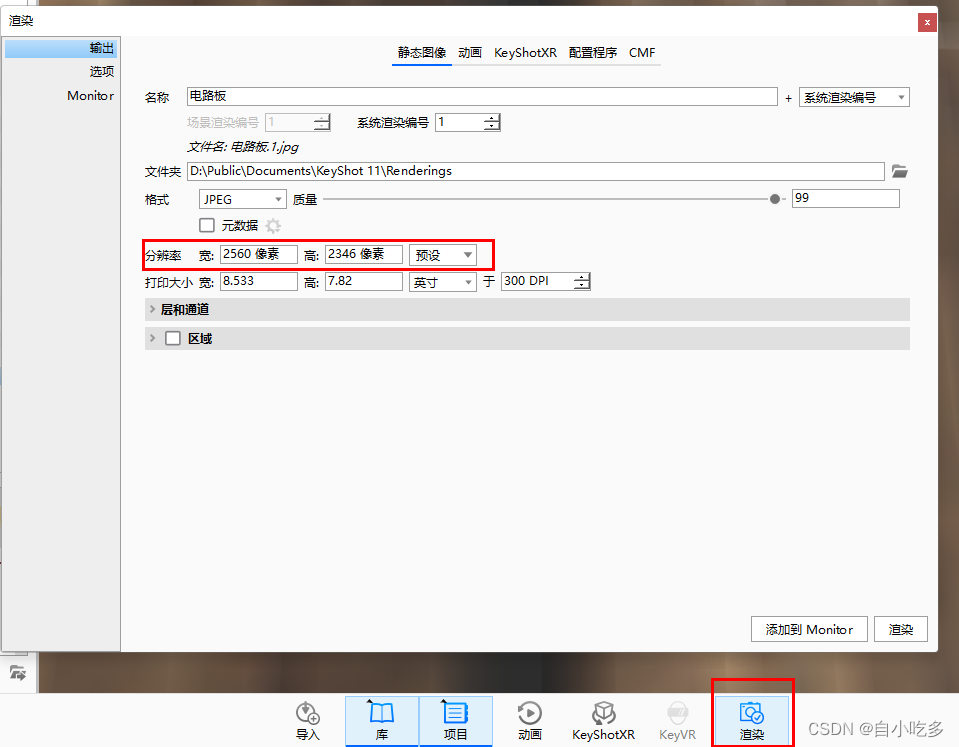

最后一步渲染出效果
