CAM350 PCB板检查项

gerber检查项

1、查看电路是否完整，目测有没有开短路
2、查看焊盘对应的钢网、阻焊是否完整
3、查看丝印不能上阻焊或者焊盘
4、参考层,比如USB的差分线有完整的地平面检查

比如顶层线路和顶层钢网层有没有开对应的孔或开窗

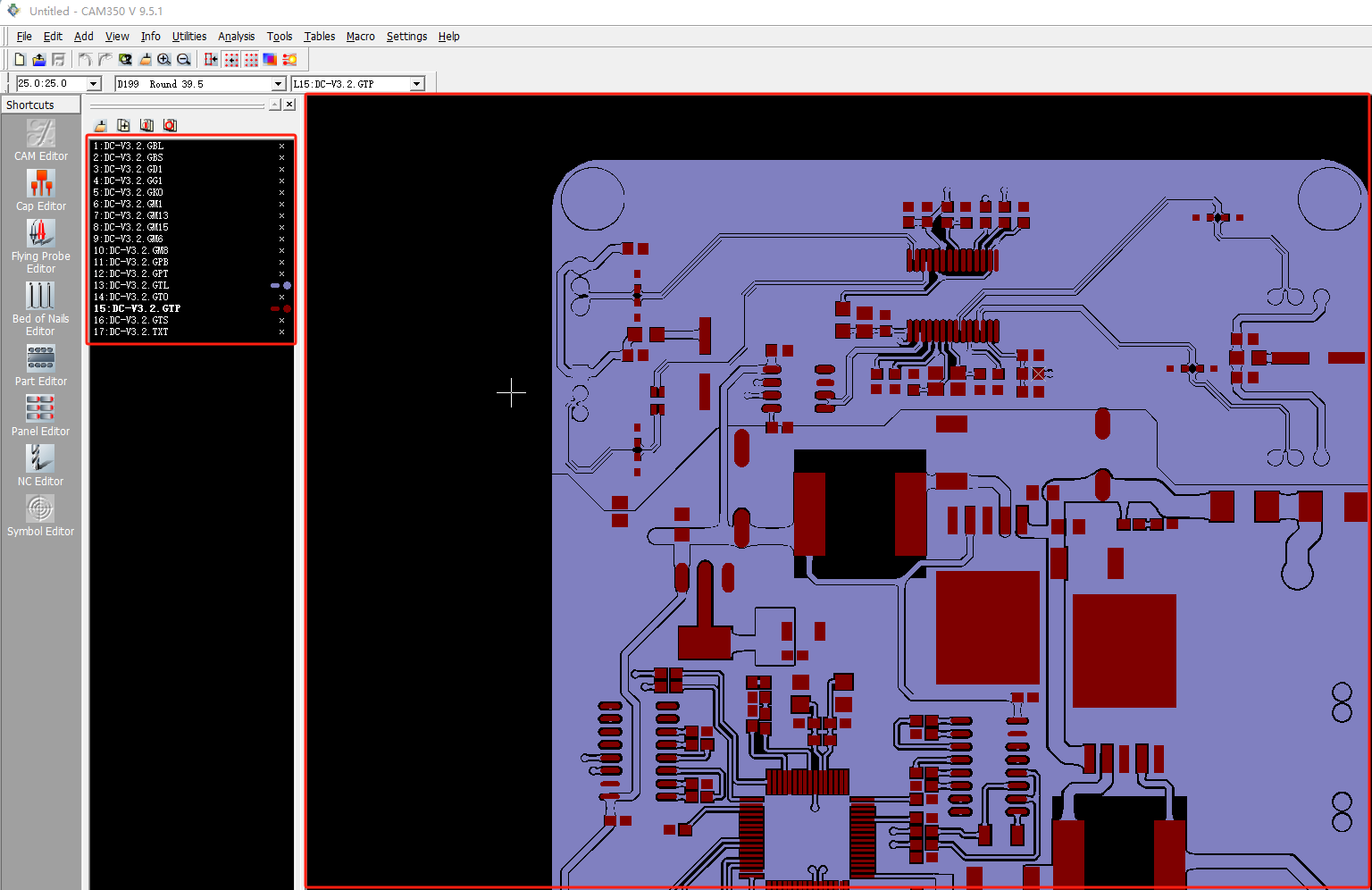

点击左边打开图层

CAM350 对比两份 GERBER 的方法

资料导入 CAM350

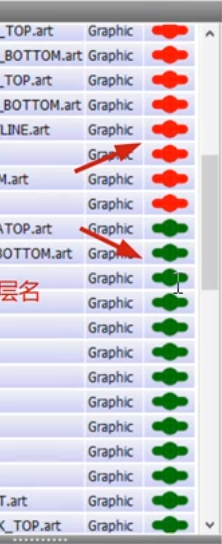

将两份 GERBER 导入到 CAM350 中，并附上不同的颜色，建议新的 GERBER 用红色，旧的 GERBER 用绿色，如下图所示:

t命令

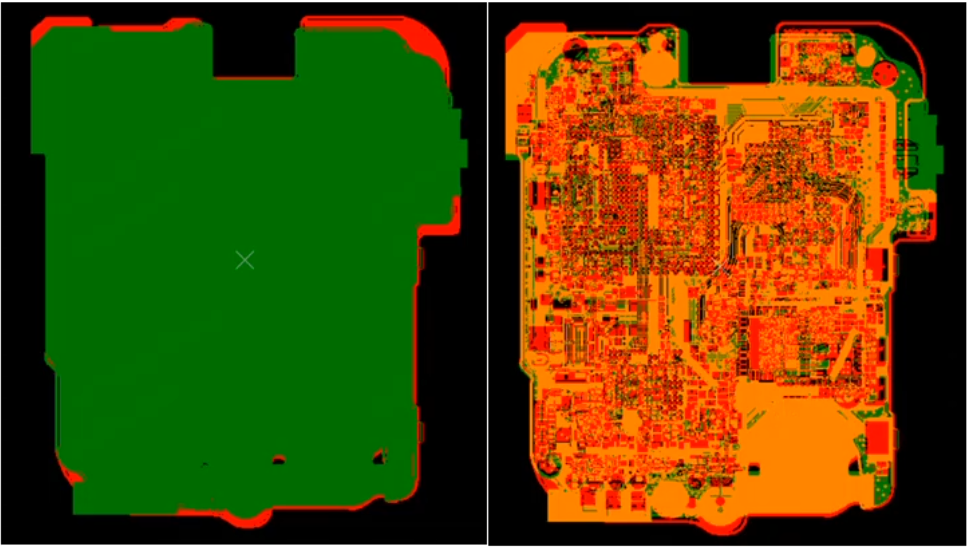

t 命令，是使层有透视的效果，即不重兽为各自的颜色(红或者绿),重兽为橘黄色，不使用t命令和使用t命令的效果图，如下图所示

设置格点

由于 CAM350 没有捕捉特殊点的功能，定位全是通过格点，所以把格点设置越小，精确度越高，建议把格点设置为 0.00001，直接在格点框输入格点，然后回车即可，如图所示：

对齐

如果两份 GERBER 的原点是一致的，那就可以跳过这一步
对齐，就是将两份 GERBER 通过移动命令，把某个共同的特征点重合在一起，使两份GERBER 完成重叠在一起，步骤如下：

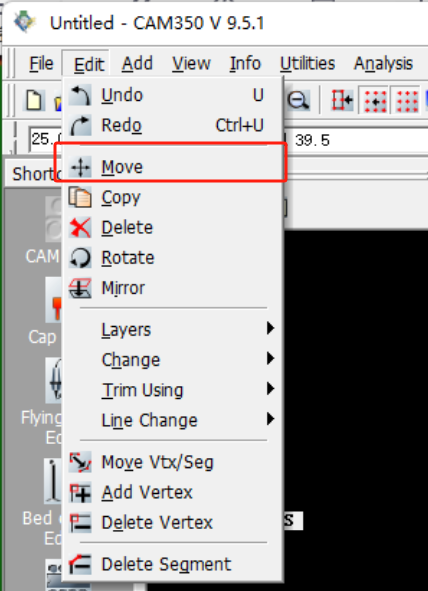

将需要移动的层全部打开，然后选择移动图标。

出现图标后再Ctrl+A快捷键进行全选层数，即移动打开所有的层。

GERBER 对齐的意义

GERBER 对齐主要用在改版上，比如 V1 在 V0 的基础上改板，在投板之前就要进行GERBER 对齐进行验证，是否只改动了需要改动的点，而其他的位置没有动过，防止因为误操作导致的问题，这对于改板和查板都具有很重要的意义。
