本质:
使用CAM350进行开短路检查,实际就是从Gerber文件中提取网表与从Allegro中产生的IPC-D-356A格式网表进行比较。

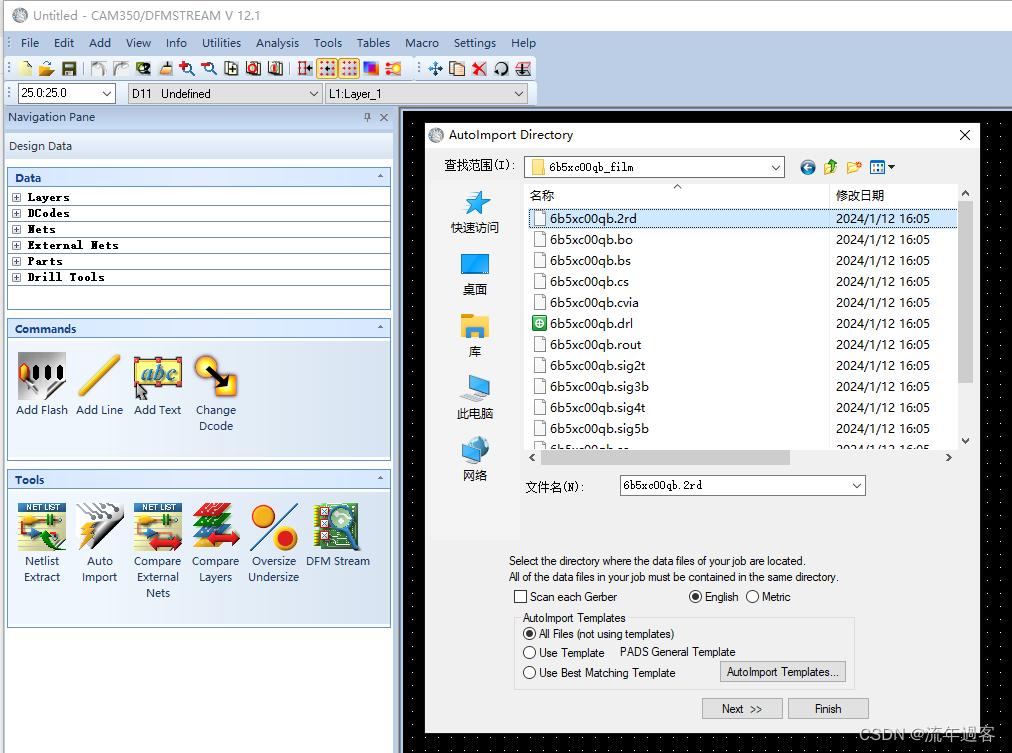

1.首先打开CAM350,导入网表:
2.设置各层的属性类型:
(1)精度设置,这里需要和Allegro中出Gerber文件时设置的精度保持一致,坐标和零压缩设置保持默认即可:

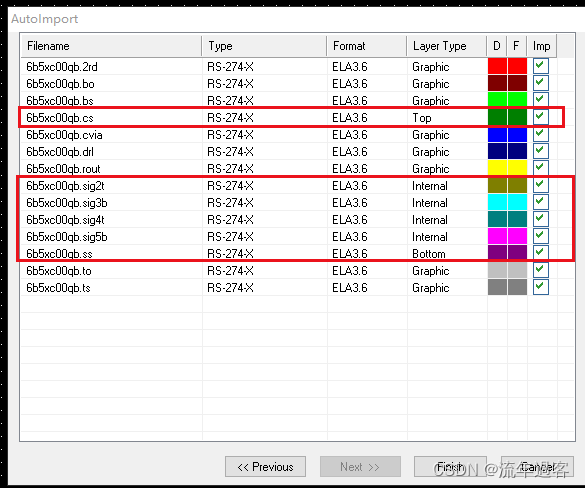

(2)由于是对电气层属性就行网表提取对比,进行电气检查,所以仅需要设置电气层即可:
这里将板卡的各层标注出来,内层统一设置为Internal(如果存在负片的时候,同样要设置负片为Neg Plane)
注意:如果导入的时候这里忘记设置,在CAM350中通过Tables–>Layers同样可以进行设置!

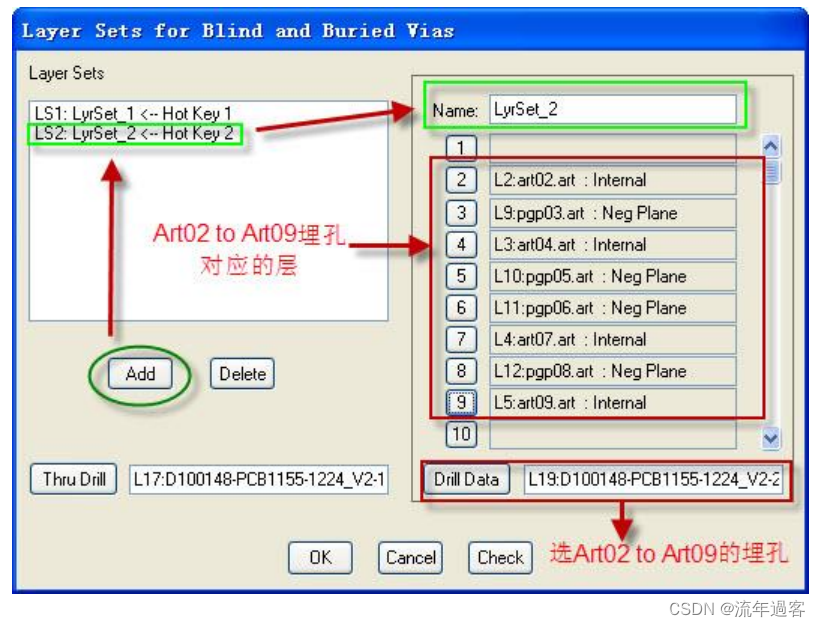

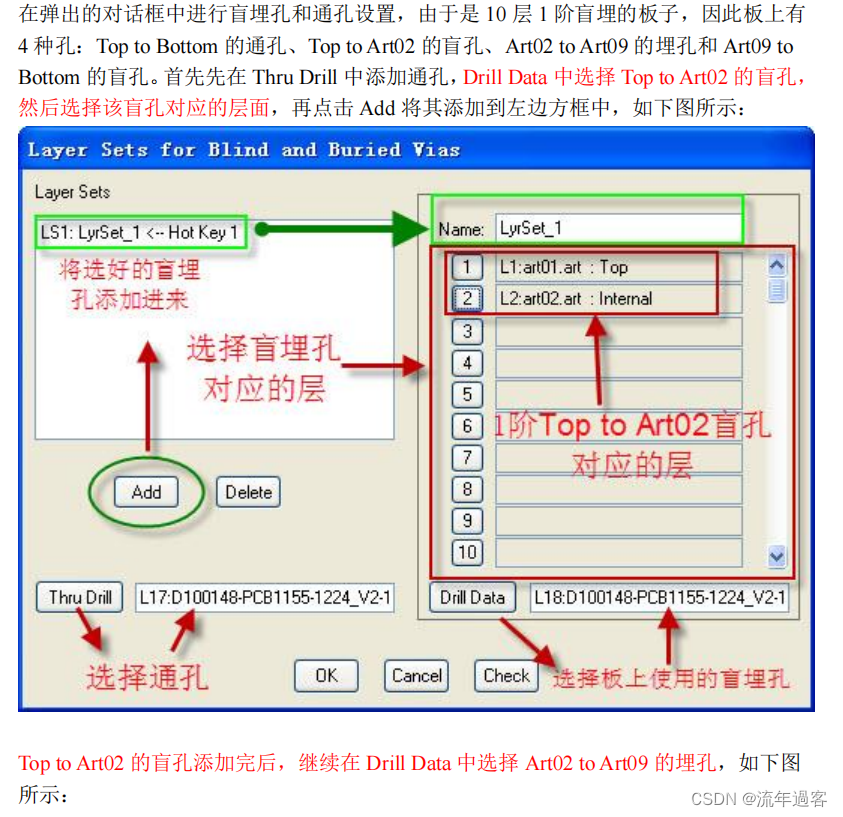

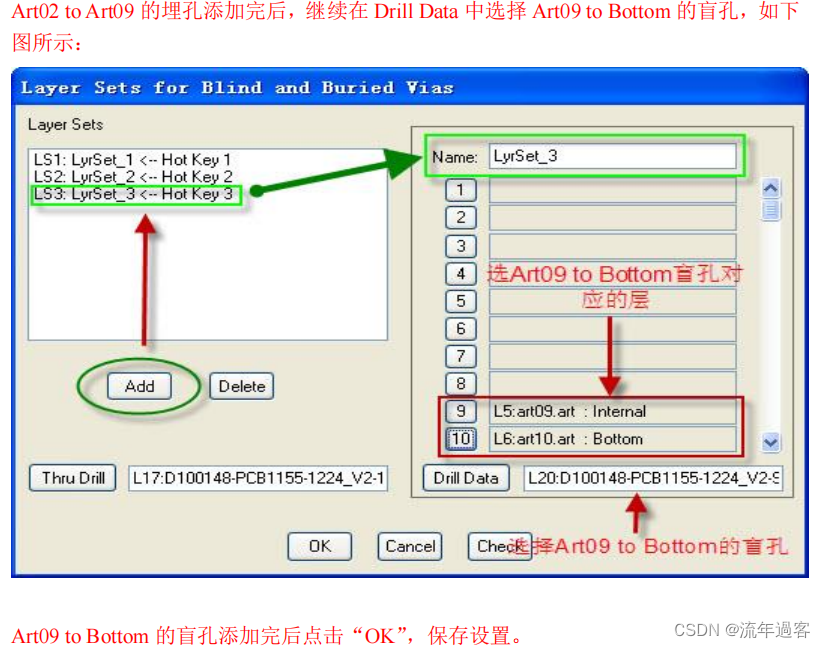

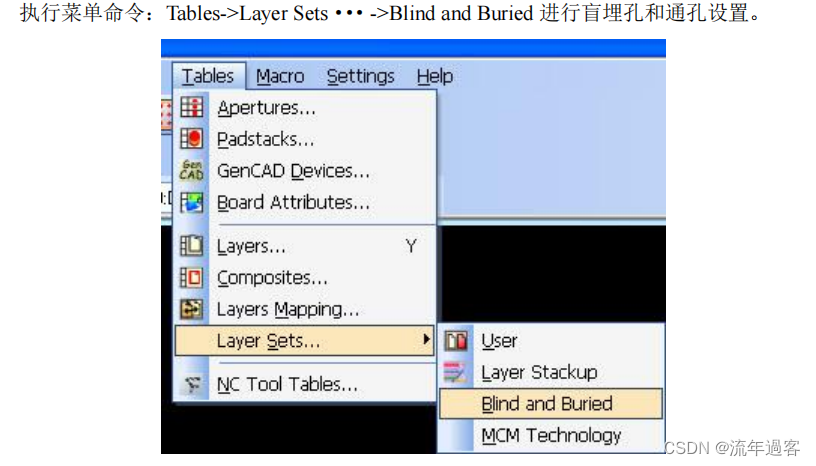

3.如果板内有盲埋孔设计,则还需要进行盲埋孔设置;如果没有,则该步骤直接跳过;
以下是从其他盲埋孔设计案例中提取的参考案例,放在这里仅供参考学习:

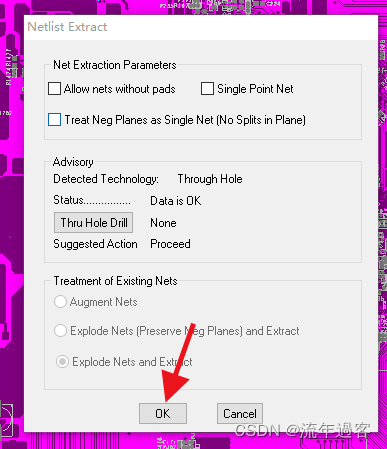

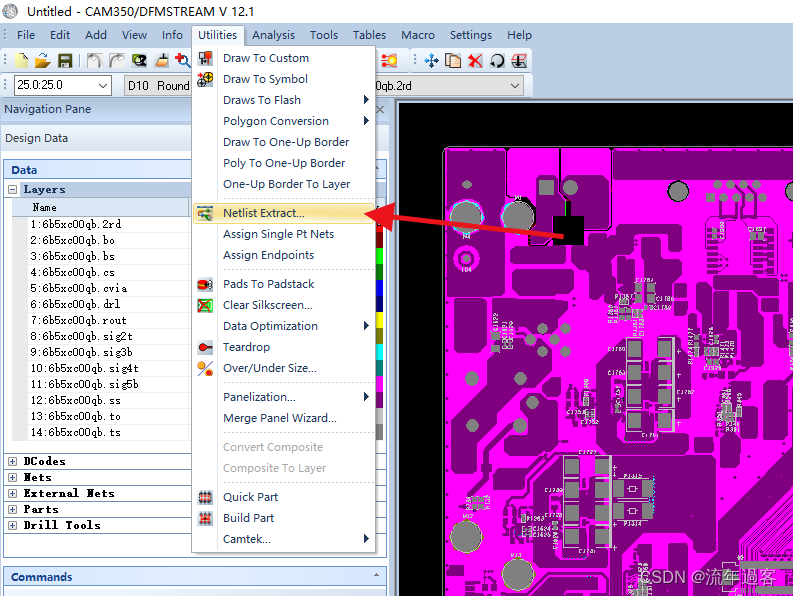

4.网表提取:
这里参数设置不需要勾选,直接点击OK即可,提取网表。

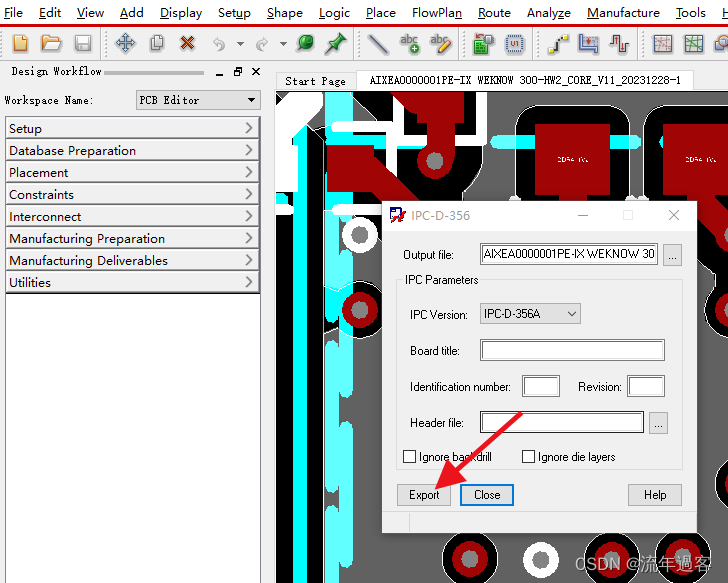

5.打开Allegro,导出IPC-D-356A文件,即可在PCB文件所在目录下生成.ipc文件:

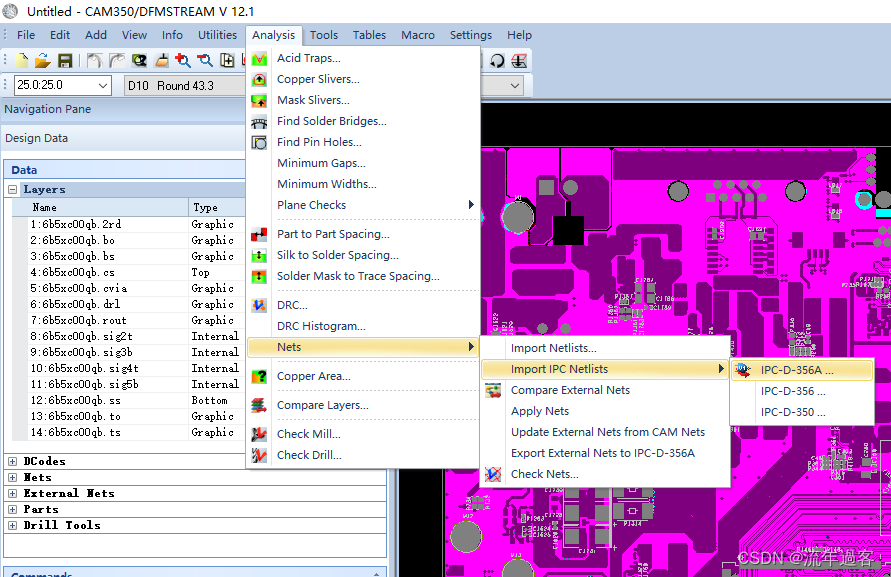

6.Cam350中导入刚刚生成的.ipc文件,弹出对话框,直接点击OK即可;

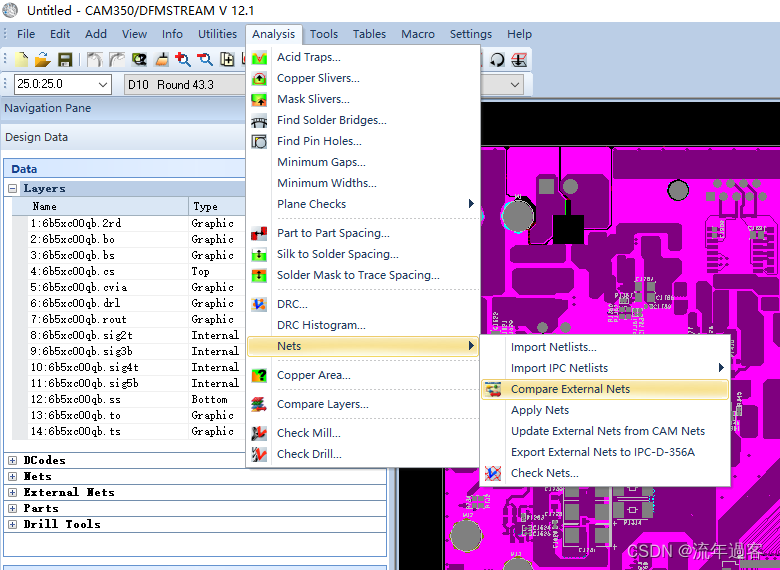

7.网表对比分析:

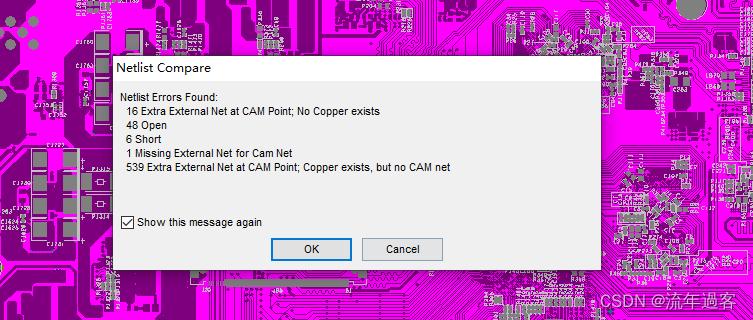

弹出相应的报告对话框,如下所示,点击OK即可弹出详细的报告栏:

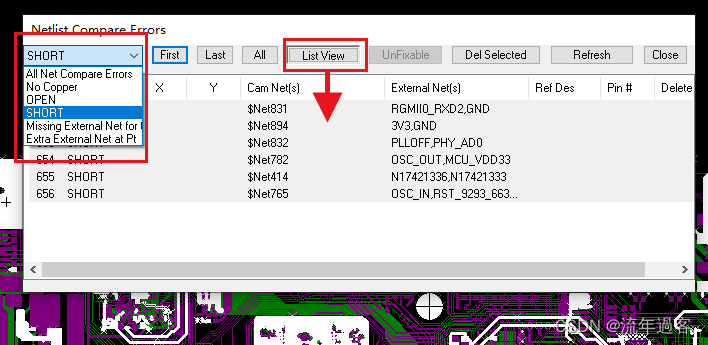

点击下拉菜单可以查看不同的比较结果,点击List View可以查看详细信息:

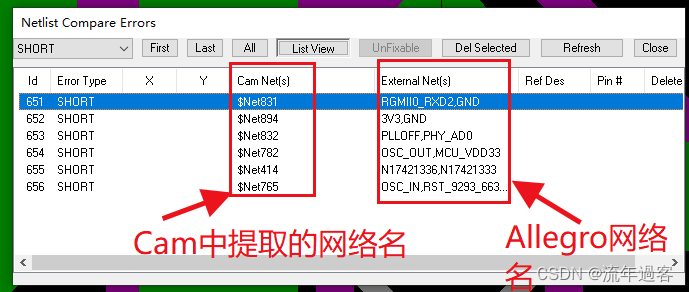

其中网络信息如下:
常见的报错种类如下:
1)短路----外部 Netlist 中的两个或更多网络在提取出 Netlist 的 Gerber 文件中连接在一起;
2) 开路----外部 Netlist 中的一个网络在提取出 Netlist 的 Gerber 文件中被分割为多个网络;
3) 没有铜皮----外部 Netlist 中的一个点,在提取出 Netlist 的 Gerber 文件中没有铜皮;
4) 点上有多余的外部网络----外部 Netlist 中的一个点,在提取出 Netlist 的 Gerber 文件中没有网络,这个点上没有铜皮;
5) CAM 网络中丢失外部网络----Gerber 文件中提取出了网络点,而外部 Netlist 中没有相关的点。
注意:
使用Allegro输出RS274x格式光绘时,一定要将负片层的Anti-Etch层去掉。RS274x格式光绘导入到CAM350中,负片层的Anti-Etch是具有电气属性的,如果板上有电源切割而没有将负片层的Anti-Etch层去掉,则会导致切割的这几个电源短路到一起!
