TVOC气体传感器（甲醛传感器）

目录

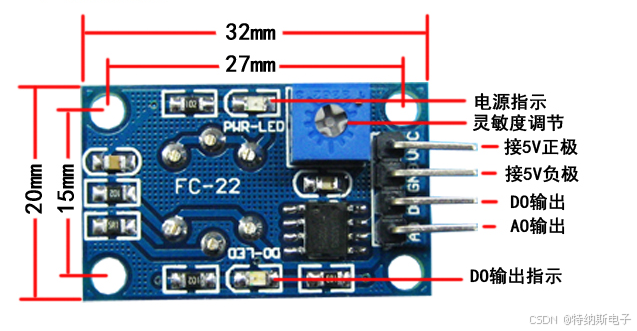

一、实物图

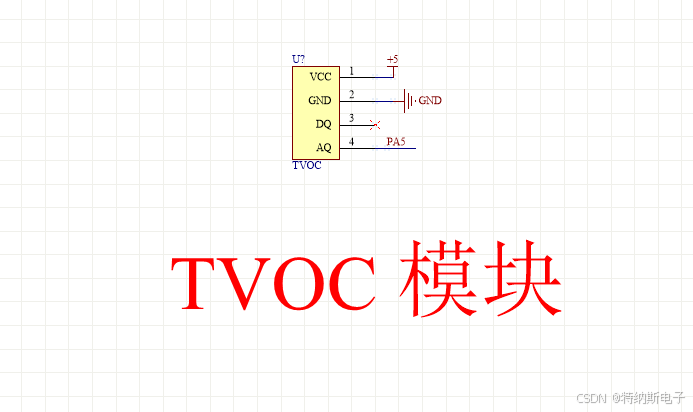

二、原理图

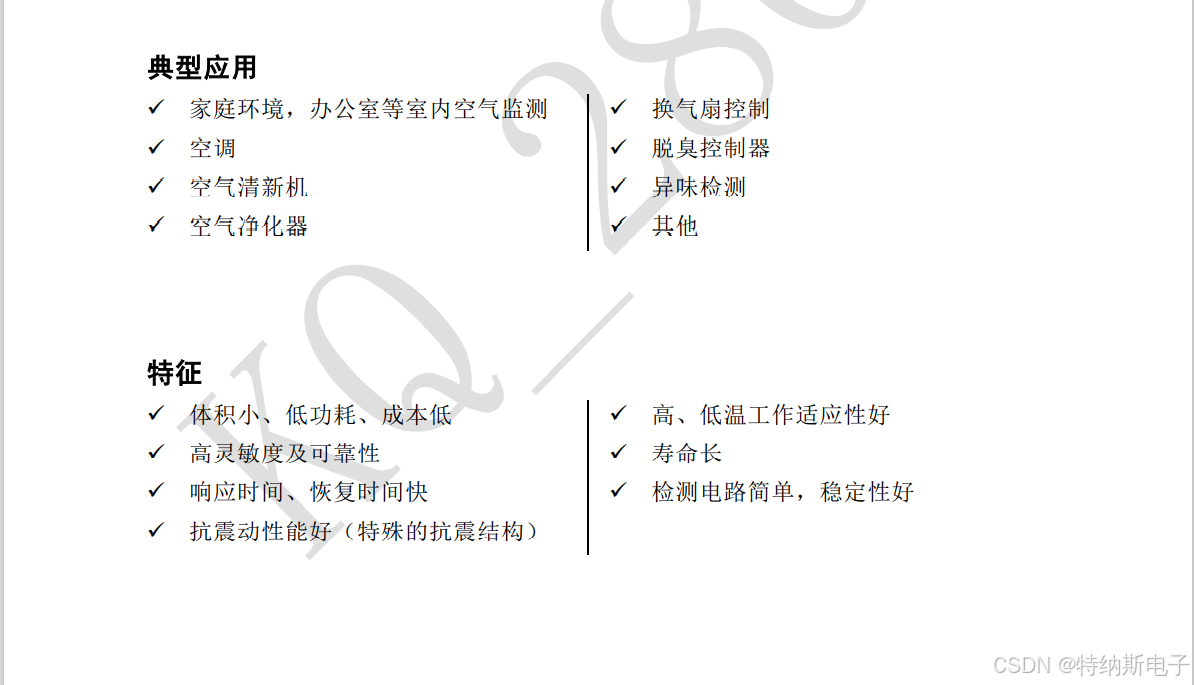

三、简介

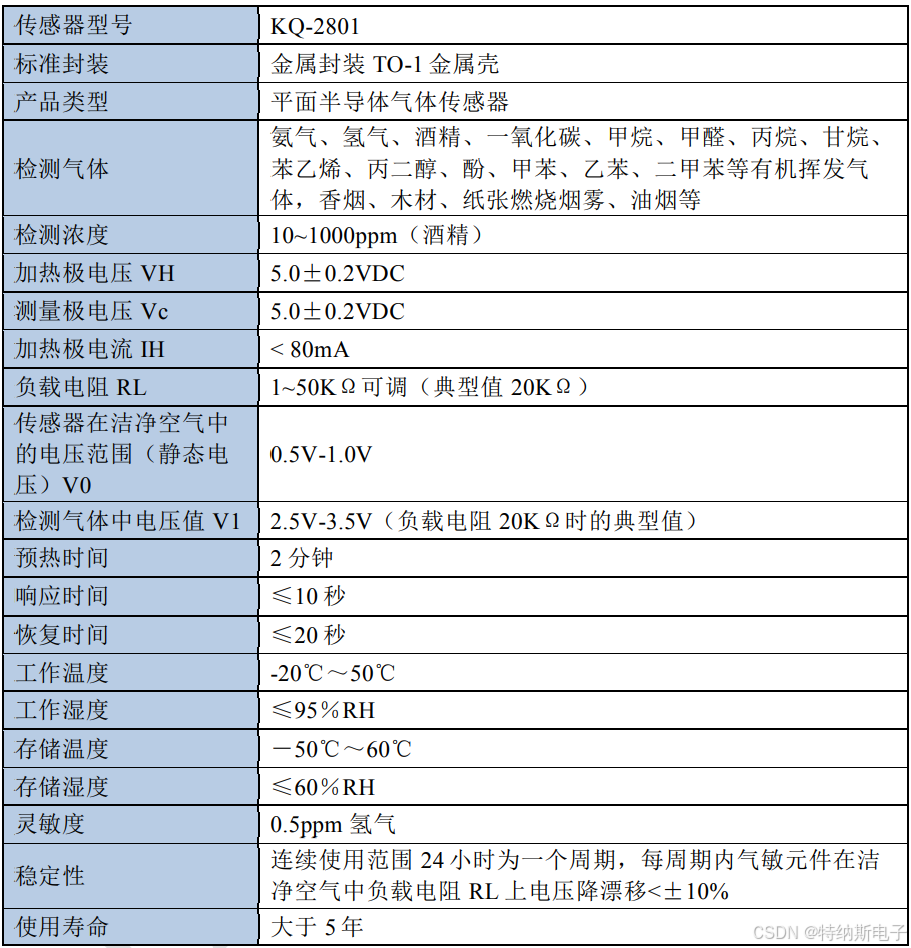

电气参数与规格 ：

工作原理

测试电路

结构尺寸

---

源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词：TVOC气体传感器

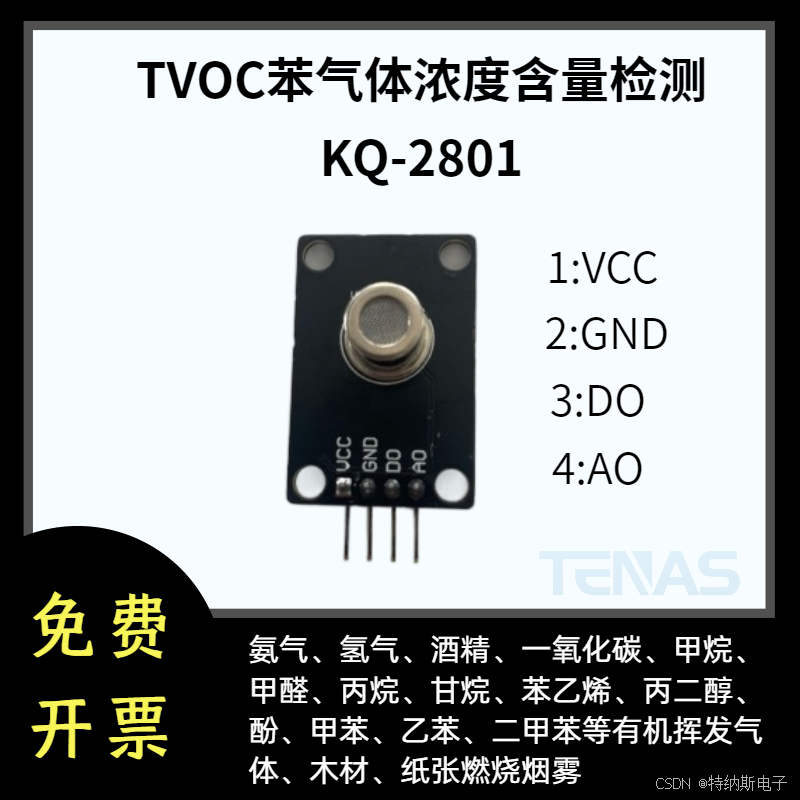

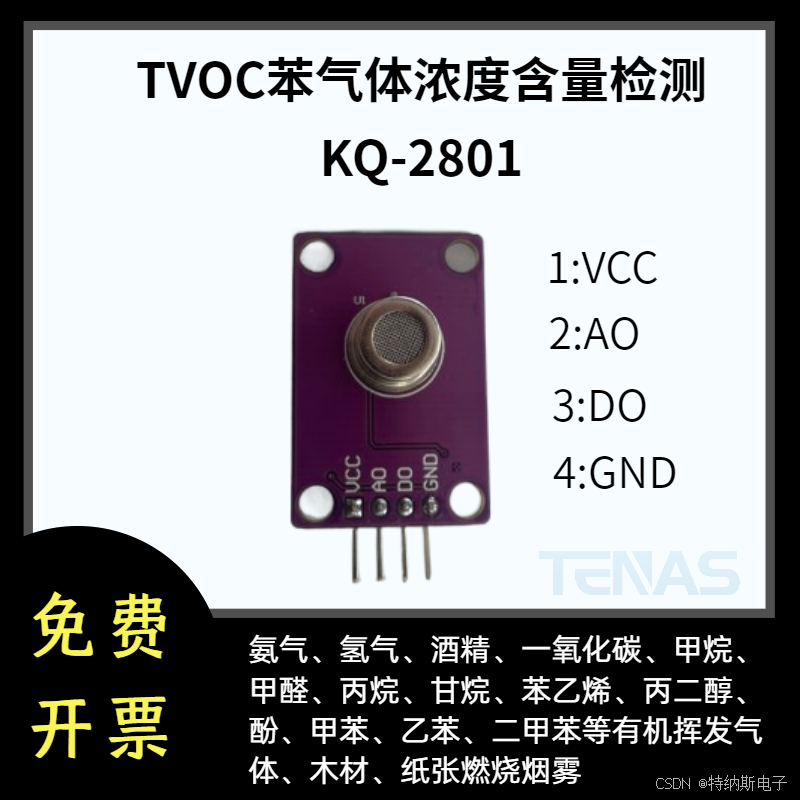

一、实物图

二、原理图

三、简介

KQ-2801型气体传感器是一款广谱气体传感器，对许多微量的还原气体(或微毒性气体分子)非常灵敏，这些气体分子类型包括，氨气、氢气、酒精、一氧化碳、甲烷、甲醛、丙烷、甘烷、苯乙烯、丙二醇、酚、甲苯、乙苯、二甲苯等有机挥发气体、木材、纸张燃烧烟雾等。适用于对家庭环境的有害气体检测、自动排风装置、空气清新机的检测仪器及监控设备中用作传感元件。

电气参数与规格 ：

工作原理

KQ-2801传感器的内部，由加热器和陶瓷管外表面形成均匀的贵金属氧化物半导体组成。外部用金属外壳封装，底部为四脚引出，分别为加热极和测量极。当传感器遇到可检测气体时，传感器的电阻发生变化。并随检测气体浓度增加传感器的电导率也相应增高。根据此导电特性，可设计简单的测试电路，将这种电导率变化转换为与气体浓度的变化相对应的信号输出，从而实现对气体的检测。KQ-2801传感器的体积较小，加热电流都在80mA以内，功耗更小。且本传感器对烟雾和各类空气异味的灵敏度较高，对VOC，氨气，硫化氢，氢气，CO等气体有高灵敏度。此类传感器以空气清洁时的值作为基准，利用对基准值的相对值来测试空气质量，当遇到污染气体时，根据其电阻值变化量的大小来确定污染程度。

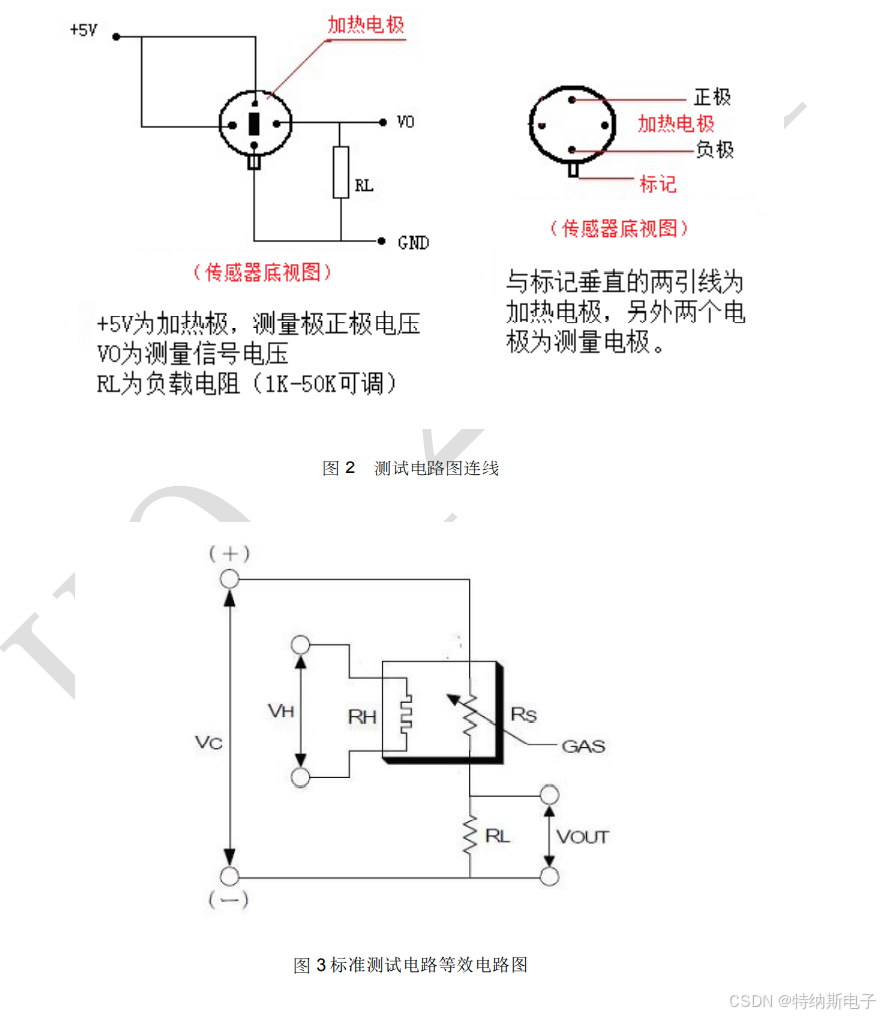

测试电路

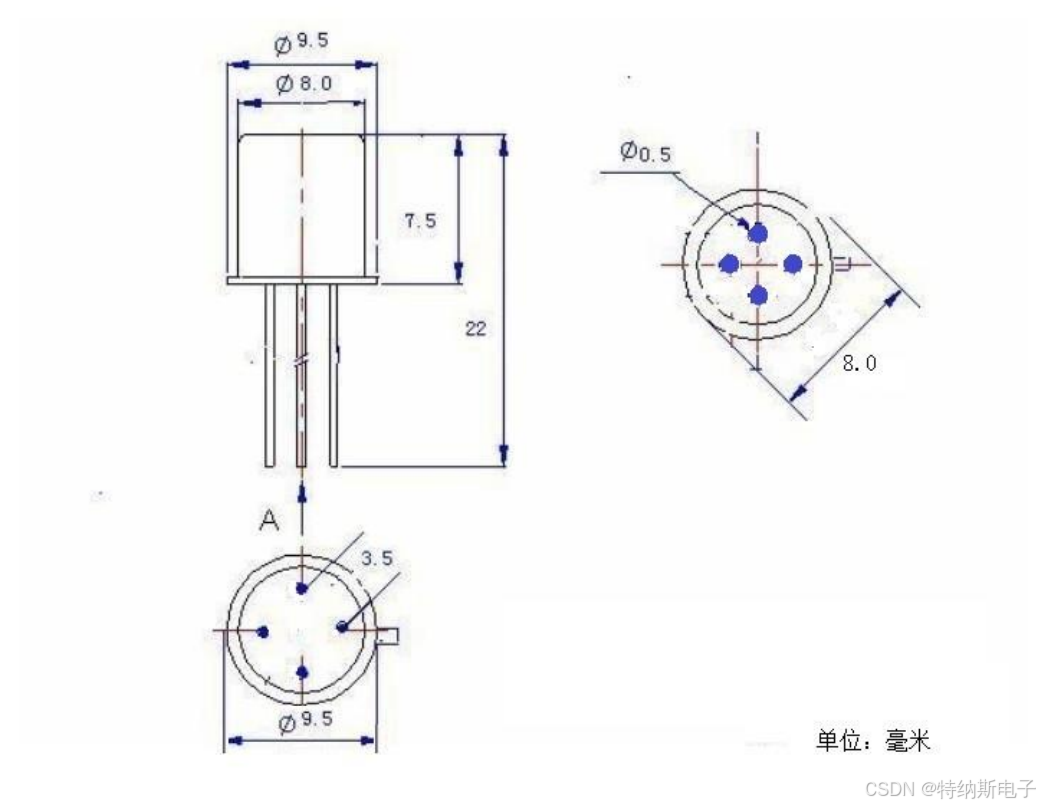

结构尺寸
