关于STM32的GPIO端口 输入/输出数据寄存器

本文探讨了STM32微控制器中GPIO端口的输入/输出数据寄存器之间的联系,揭示了设置输出数据寄存器如何影响输入数据寄存器的状态,并通过TTL施密特触发器控制输入数据寄存器的连接。实验证明,配置GPIO时钟后,GPIOx_IDR即与外界建立连接。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

关 于 S T M 32 的 G P I O 端 口 输 入 / 输 出 数 据 寄 存 器 关于STM32的GPIO端口 输入/输出数据寄存器 STM32GPIO/

以前认为GPIO 输入数据寄存器与输出 数据寄存器是完全分离得,互不相关,今天才发现在在某处是联通的。如下:

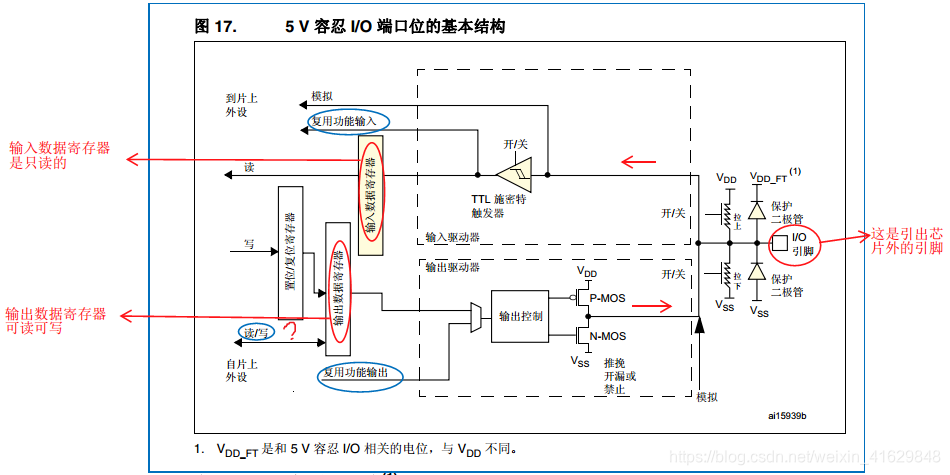

GPIO端口基本结构
可以看出,如果设置得输出数据寄存器,那么应该会对输入数据寄存器产生影响;并且通过TTL施密特触发器来控制输入数据寄存器的连接状态。

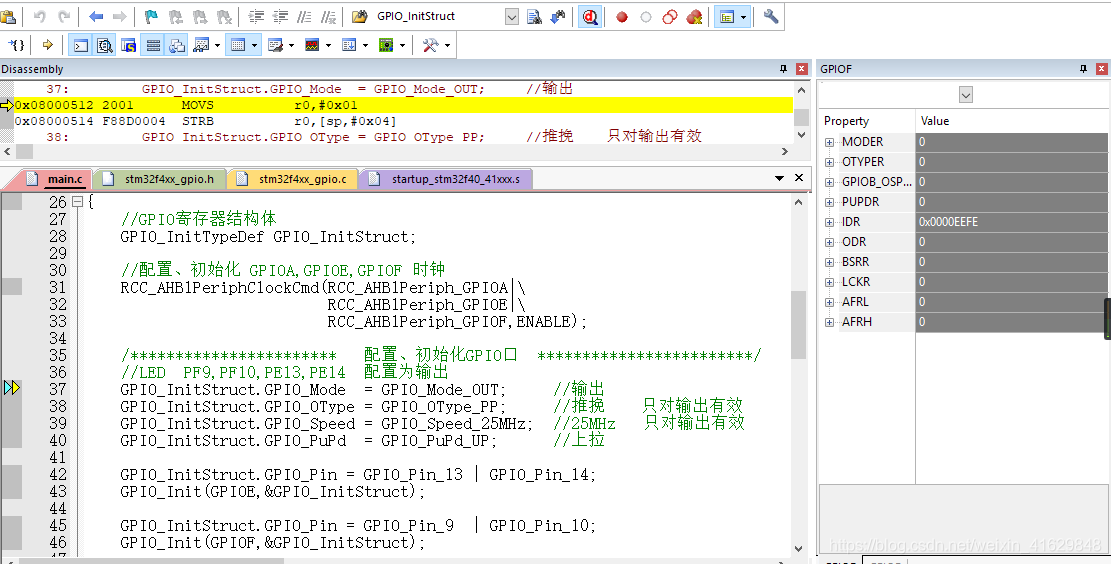

用之前写的代码测试一下输入数据寄存器与外部的连接,获取GPIOx_IDR的值:
GPIO输入寄存器

发现当设置完对应GPIO的时钟后,GPIOx_IDR就有了数据,说明此刻的GPIOx_IDR已经与外界连通了。

如下配置为输入或输出时的情况:

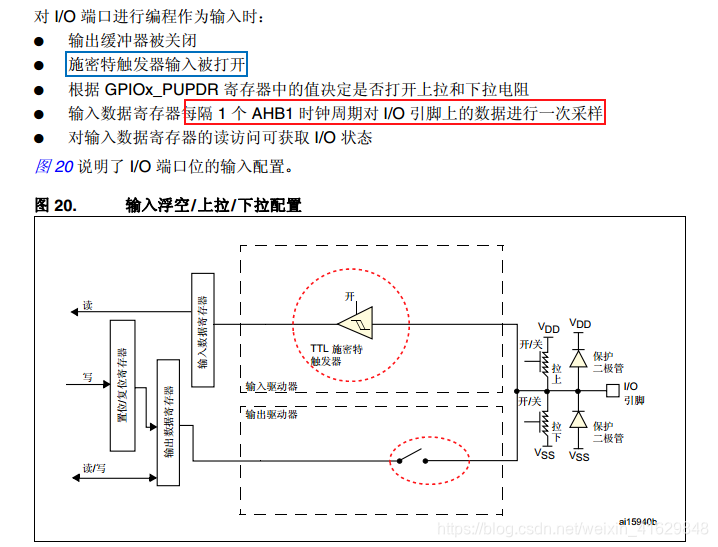

输入配置

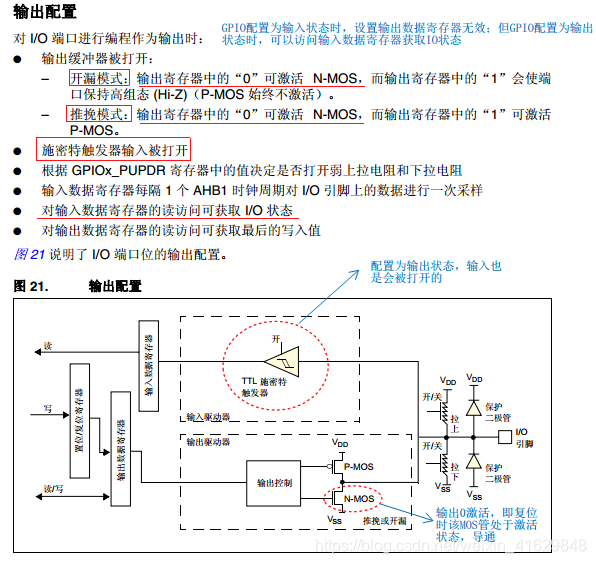

输出配置

emmm,感觉这事纯属个人好奇,好像并无太大意义,用于装逼尔!
