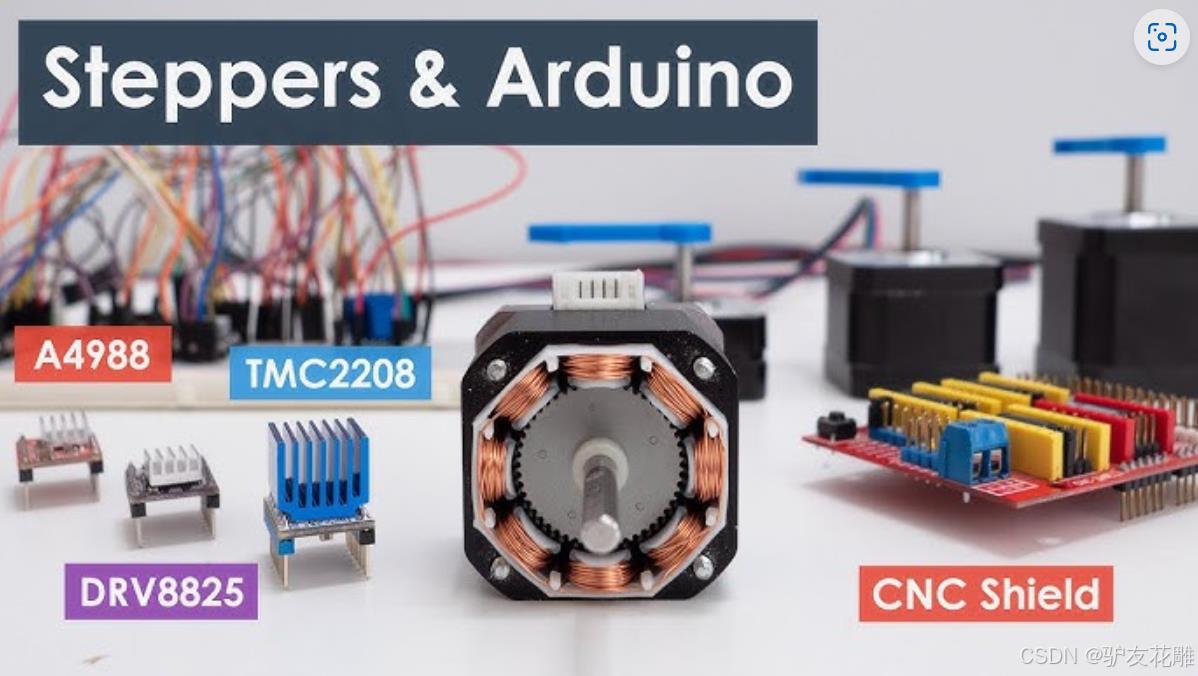

在这里插入图片描述

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

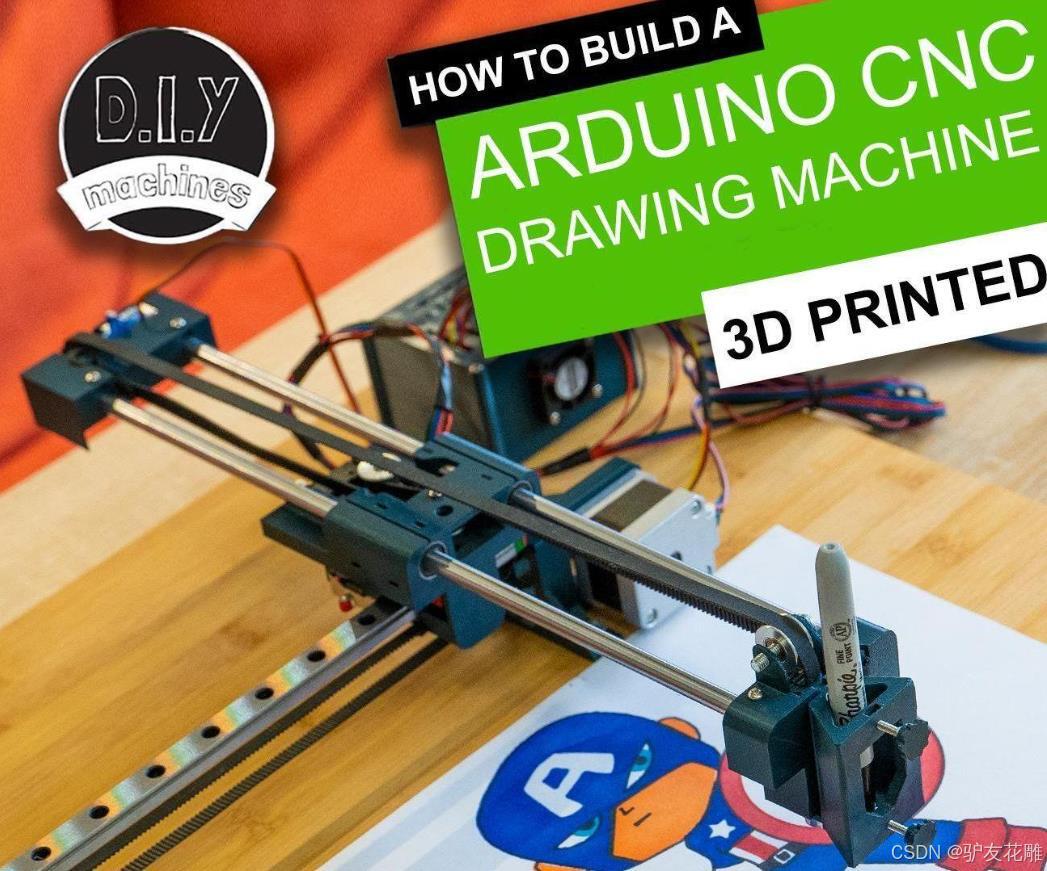

在这里插入图片描述
Arduino CNC，全称Arduino Computerized Numerical Control（Arduino计算机数字控制），是结合了Arduino开源微控制器平台与CNC（计算机数字控制）技术的系统。这种系统广泛应用于自动化加工、3D打印、机械臂控制、机器人制作以及CNC雕刻机等领域。下面是对Arduino CNC的全面详细科学解释：

一、Arduino平台概述
1、定义：Arduino是一个开源的硬件和软件平台，它使得电子制作变得简单快捷。Arduino由一个可编程的微控制器（如ATmega328P）和相关电路板（如Arduino Uno）组成，通过简单的编程语言（Arduino IDE）和大量预制的库函数，用户可以轻松实现复杂的电子项目。
2、特点：
开源性：Arduino的硬件设计、软件（IDE）和参考设计都是开源的，允许用户自由修改和分发。
易用性：Arduino IDE基于C/C++语言，但提供了简化的编程接口，降低了学习门槛。
扩展性：通过各种扩展板和传感器，可以轻松扩展Arduino的功能。

二、CNC技术概述
1、定义：CNC（Computerized Numerical Control）即计算机数字控制，是一种通过预先编程的计算机程序来控制机床或其他自动化设备的运动轨迹、速度和加工参数的技术。CNC技术实现了加工过程的自动化和精确化。
2、工作原理：CNC系统通过读取存储在计算机中的程序指令，将其转换成控制机床运动的电信号，从而实现对机床的精确控制。这些程序指令通常包含了对机床各轴（如X、Y、Z轴）的位置、速度、加速度等的精确描述。

三、Arduino CNC系统
1、系统组成：
Arduino开发板：作为系统的主控制器，负责接收和处理CNC程序指令。
CNC扩展板：通常包括步进电机驱动器（如A4988）和相关的接口电路，用于将Arduino发出的控制信号转换为步进电机的驱动信号。
步进电机：作为执行机构，根据CNC程序指令实现精确的位置移动。
CNC软件：用于编写和编辑CNC程序，并将其传输到Arduino开发板中。
2、工作流程：
用户使用CNC软件编写加工程序，并将其保存到计算机中。
将加工程序通过串口或其他方式传输到Arduino开发板中。
Arduino开发板读取程序指令，并通过CNC扩展板将控制信号发送到步进电机驱动器。
步进电机驱动器将控制信号转换为步进电机的驱动电流，驱动步进电机按照程序指令进行精确的位置移动。
3、应用领域：
3D打印：控制3D打印机的打印头和平台运动。
机械臂控制：实现机械臂的精确抓取和移动。
CNC雕刻机：用于木材、塑料、金属等材料的精确雕刻和切割。
机器人制作：作为机器人的控制系统，实现机器人的自主移动和作业。

四、总结
Arduino CNC系统通过结合Arduino开源微控制器平台和CNC计算机数字控制技术，实现了加工过程的自动化和精确化。该系统具有开源性、易用性和扩展性等优点，广泛应用于3D打印、机械臂控制、CNC雕刻机等领域。随着技术的不断发展，Arduino CNC系统将在更多领域发挥重要作用。

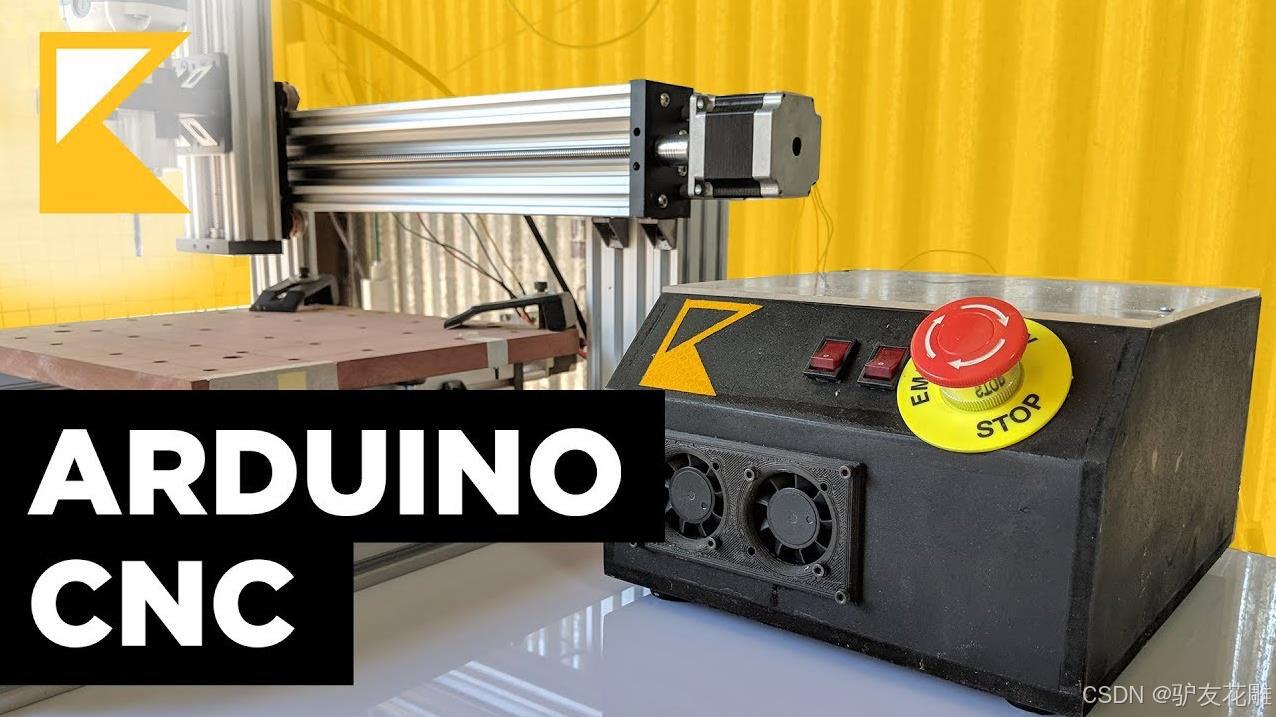

在这里插入图片描述

主要特点
精确的路径控制：G 代码是数控加工中广泛使用的编程语言，它能够精确地定义刀具或加工头在三维空间中的运动路径。通过对 G 代码的解析，Arduino CNC 可以实现高精度的定位和运动控制，能够满足各种精密加工的需求，例如在电路板制造中，可精确控制钻头或铣刀的路径，制作出精细的电路图案。
高度的灵活性：Arduino CNC 可以通过编写不同的 G 代码程序来实现各种复杂的路径规划。用户可以根据具体的加工需求，灵活地设计和修改加工路径，无论是简单的直线、圆弧，还是复杂的曲线、螺旋线等，都可以通过相应的 G 代码指令来实现。这种灵活性使得 Arduino CNC 能够适应多种不同类型的加工任务，从简单的零件加工到复杂的艺术品雕刻都能胜任。
开源与低成本：Arduino 平台本身是开源的，这意味着其硬件设计和软件代码都是公开的，用户可以自由地进行修改和定制。同时，Arduino 的硬件成本相对较低，与专业的数控系统相比，大大降低了开发和使用的门槛。这使得更多的爱好者、小型企业和教育机构能够开展数控加工项目，进行创新和实践。
易于开发和调试：Arduino 的开发环境简单易用，即使是没有深厚编程经验的用户也能够快速上手。对于基于 G 代码解析的路径控制，开发者可以通过 Arduino IDE 方便地编写、上传和调试代码。此外，Arduino 社区提供了丰富的资源和支持，用户可以借鉴他人的经验和代码示例，加快开发进度。

应用场景
小型制造业：在小型工厂或作坊中，Arduino CNC 可用于加工各种小型零部件，如机械零件、电子产品外壳等。其低成本和灵活性使得小型企业能够以较低的投入实现自动化加工，提高生产效率和产品质量。例如，一些小型的珠宝加工厂可以利用 Arduino CNC 制作个性化的珠宝模具，通过精确的路径控制实现复杂的图案和造型。
原型制作：在产品研发阶段，需要快速制作出产品的原型来验证设计思路和功能。Arduino CNC 可以根据设计的 G 代码快速加工出原型零件，帮助工程师和设计师快速迭代产品设计。比如，在开发一款新型的无人机时，可使用 Arduino CNC 制作无人机的机身框架和一些关键零部件的原型，以便进行性能测试和优化。
教育领域：Arduino CNC 为学生提供了一个实践数控技术和编程的平台。在学校的实验室中，学生可以通过编写 G 代码和控制 Arduino CNC 来学习计算机数控的原理和应用，培养他们的工程实践能力和创新思维。例如，在机械制造专业的课程中，学生可以使用 Arduino CNC 进行简单的零件加工实验，了解数控加工的工艺流程。
艺术创作：艺术家和设计师可以利用 Arduino CNC 的精确路径控制功能来创作各种艺术品和装饰品。通过编写独特的 G 代码程序，可以实现各种复杂的雕刻、切割和绘制效果，为艺术创作带来更多的可能性。比如，在木雕艺术中，艺术家可以使用 Arduino CNC 控制雕刻刀具，在木材上雕刻出精美的图案和纹理。

需要注意的事项
G 代码编程基础：要实现基于 G 代码解析的路径控制，用户需要具备一定的 G 代码编程知识。G 代码有多种指令和格式，不同的数控系统可能存在一些差异。因此，在使用 Arduino CNC 之前，需要学习和熟悉常用的 G 代码指令，如运动指令（G00、G01 等）、坐标设定指令（G54 - G59 等）、刀具补偿指令（G41、G42 等）等，以便能够正确地编写和理解 G 代码程序。
硬件性能限制：虽然 Arduino CNC 能够实现较为精确的路径控制，但它的硬件性能仍然有限。与专业的数控系统相比，Arduino 的处理器速度、内存容量和通信带宽等都相对较低。因此，在处理复杂的 G 代码程序或高速运动控制时，可能会出现卡顿、延迟或精度下降的情况。在实际应用中，需要根据硬件的性能来合理设计加工任务，避免超出其处理能力。
机械结构的稳定性：Arduino CNC 的路径控制精度不仅取决于软件和电子元件，还与机械结构的稳定性密切相关。如果机械结构存在松动、振动或精度不足等问题，即使 G 代码解析和电子控制部分能够精确运行，也无法实现高精度的加工。因此，在搭建 Arduino CNC 系统时，需要选择合适的机械部件，并进行精心的组装和调试，确保机械结构的稳定性和精度。
安全问题：在使用 Arduino CNC 进行加工时，涉及到刀具或加工头的高速旋转和运动，存在一定的安全风险。因此，必须采取相应的安全措施，如安装防护装置、设置紧急停止按钮等。同时，操作人员需要接受相关的安全培训，了解操作规程和安全注意事项，避免发生意外事故。

在这里插入图片描述

1、直线运动控制
此代码实现了一个简单的直线运动控制，解析G1指令（线性插补）并控制X轴和Y轴的运动。

#include <SoftwareSerial.h>

SoftwareSerial mySerial(10, 11); // RX, TX

float currentX = 0, currentY = 0; // 当前坐标
float feedrate = 1000; // 进给速度 (mm/min)

void setup() {
  Serial.begin(9600);
  mySerial.begin(9600);
}

void loop() {
  if (mySerial.available()) {
    String command = mySerial.readStringUntil('\n');
    parseGCode(command);
  }
}

void parseGCode(String command) {
  command.trim();
  if (command.startsWith("G1")) { // 解析G1指令
    float x = 0, y = 0;
    if (command.indexOf('X') != -1) x = command.substring(command.indexOf('X') + 1).toFloat();
    if (command.indexOf('Y') != -1) y = command.substring(command.indexOf('Y') + 1).toFloat();
    if (command.indexOf('F') != -1) feedrate = command.substring(command.indexOf('F') + 1).toFloat();

    moveLinear(x, y);
  }
}

void moveLinear(float targetX, float targetY) {
  // 简单的线性插补
  float stepsX = (targetX - currentX) * 10; // 假设每毫米10步
  float stepsY = (targetY - currentY) * 10;

  // 模拟运动
  for (int i = 0; i <= max(abs(stepsX), abs(stepsY)); i++) {
    if (stepsX != 0) {
      currentX += (stepsX > 0 ? 1 : -1) * 0.1;
      // 发送X轴步进信号
      Serial.println("Move X");
    }
    if (stepsY != 0) {
      currentY += (stepsY > 0 ? 1 : -1) * 0.1;
      // 发送Y轴步进信号
      Serial.println("Move Y");
    }
    delay(1); // 模拟步进延迟
  }
}

要点解读
G1指令解析：代码解析G1指令中的X、Y坐标和F（进给速度）参数。
线性插补：通过简单的线性插值计算X轴和Y轴的步进数。
步进信号模拟：通过串口打印模拟步进信号，实际应用中应替换为控制步进电机的代码。

2、圆弧运动控制
此代码实现了一个简单的圆弧运动控制，解析G2/G3指令（顺时针/逆时针圆弧插补）。

void parseGCode(String command) {
  command.trim();
  if (command.startsWith("G2") || command.startsWith("G3")) { // 解析G2/G3指令
    float x = 0, y = 0, i = 0, j = 0;
    if (command.indexOf('X') != -1) x = command.substring(command.indexOf('X') + 1).toFloat();
    if (command.indexOf('Y') != -1) y = command.substring(command.indexOf('Y') + 1).toFloat();
    if (command.indexOf('I') != -1) i = command.substring(command.indexOf('I') + 1).toFloat();
    if (command.indexOf('J') != -1) j = command.substring(command.indexOf('J') + 1).toFloat();

    moveArc(x, y, i, j, command.startsWith("G2"));
  }
}

void moveArc(float targetX, float targetY, float i, float j, bool clockwise) {
  // 简单的圆弧插补
  float centerX = currentX + i;
  float centerY = currentY + j;

  // 模拟圆弧运动
  for (int angle = 0; angle <= 90; angle++) { // 假设从起点到终点90度
    float rad = angle * PI / 180;
    float x = centerX + cos(rad) * abs(i);
    float y = centerY + sin(rad) * abs(j);

    // 更新当前坐标
    currentX = x;
    currentY = y;

    // 发送步进信号
    Serial.print("Move to X: ");
    Serial.print(currentX);
    Serial.print(", Y: ");
    Serial.println(currentY);

    delay(10); // 模拟步进延迟
  }
}

要点解读
G2/G3指令解析：代码解析G2（顺时针）和G3（逆时针）指令中的X、Y终点坐标和I、J圆心偏移量。
圆弧插补：通过三角函数计算圆弧上的点。
步进信号模拟：通过串口打印模拟步进信号，实际应用中应替换为控制步进电机的代码。

3、多段路径控制
此代码实现了一个多段路径的控制，支持连续的G1指令。

String inputBuffer = ""; // 用于存储多行G代码

void loop() {
  while (mySerial.available()) {
    char c = mySerial.read();
    if (c == '
') {
      parseGCode(inputBuffer);
      inputBuffer = "";
    } else {
      inputBuffer += c;
    }
  }
}

void parseGCode(String command) {
  command.trim();
  if (command.startsWith("G1")) {
    // 假设解析X、Y坐标
    float x = command.indexOf('X') != -1 ? command.substring(command.indexOf('X') + 1).toFloat() : currentX;
    float y = command.indexOf('Y') != -1 ? command.substring(command.indexOf('Y') + 1).toFloat() : currentY;

    moveLinear(x, y);
  }
}

void moveLinear(float targetX, float targetY) {
  // 模拟多段路径运动
  Serial.print("Move from X: ");
  Serial.print(currentX);
  Serial.print(", Y: ");
  Serial.print(currentY);
  Serial.print(" to X: ");
  Serial.print(targetX);
  Serial.print(", Y: ");
  Serial.println(targetY);

  currentX = targetX;
  currentY = targetY;
}

要点解读
多行G代码解析：通过缓冲区存储多行G代码，逐行解析。
连续路径控制：支持连续的G1指令，更新当前坐标并执行运动。
实际应用扩展：可以结合步进电机驱动模块（如A4988或TMC2208）实现真实的步进控制。

在这里插入图片描述
4、基本的 G01/G00 直线和快速移动解析

#include <Arduino.h>

// 定义步进电机和方向引脚
const int X_STEP_PIN = 2;
const int X_DIR_PIN = 3;
const int Y_STEP_PIN = 4;
const int Y_DIR_PIN = 5;

void setup() {
  pinMode(X_STEP_PIN, OUTPUT);
  pinMode(X_DIR_PIN, OUTPUT);
  pinMode(Y_STEP_PIN, OUTPUT);
  pinMode(Y_DIR_PIN, OUTPUT);
  Serial.begin(9600); // 用于接收 G 代码
}

void loop() {
  if (Serial.available() > 0) {
    String gcode = Serial.readStringUntil('\n'); // 读取一行 G 代码
    processGCode(gcode);
  }
}

void processGCode(String gcode) {
  gcode.trim(); // 去掉前后空格
  if (gcode.startsWith("G00") || gcode.startsWith("G01")) { // 解析 G00 或 G01
    float x = 0, y = 0;
    int xIndex = gcode.indexOf('X');
    int yIndex = gcode.indexOf('Y');

    if (xIndex > -1) x = gcode.substring(xIndex + 1).toFloat(); // 提取 X 坐标
    if (yIndex > -1) y = gcode.substring(yIndex + 1).toFloat(); // 提取 Y 坐标

    moveTo(x, y);
  }
}

void moveTo(float x, float y) {
  // 简单控制 X 和 Y 轴步进电机到目标位置
  digitalWrite(X_DIR_PIN, x > 0 ? HIGH : LOW);
  digitalWrite(Y_DIR_PIN, y > 0 ? HIGH : LOW);

  for (int i = 0; i < abs(x * 100); i++) { // 假设 100 步进等于 1mm
    digitalWrite(X_STEP_PIN, HIGH);
    delayMicroseconds(500);
    digitalWrite(X_STEP_PIN, LOW);
    delayMicroseconds(500);
  }

  for (int i = 0; i < abs(y * 100); i++) {
    digitalWrite(Y_STEP_PIN, HIGH);
    delayMicroseconds(500);
    digitalWrite(Y_STEP_PIN, LOW);
    delayMicroseconds(500);
  }
}

要点解读
G00 和 G01 的解析：代码通过判断字符串前缀来区分快速移动（G00）和直线移动（G01）。
简单路径控制：通过解析 X 和 Y 坐标，计算出步进电机需要移动的步数。
限速和步进控制：通过 delayMicroseconds 控制步进电机的速度。
不足之处：此实现未考虑速度插补或加减速控制。

5、增加加减速插补功能

#include <Arduino.h>

// 电机引脚定义
const int X_STEP_PIN = 2;
const int X_DIR_PIN = 3;
const int Y_STEP_PIN = 4;
const int Y_DIR_PIN = 5;

void setup() {
  pinMode(X_STEP_PIN, OUTPUT);
  pinMode(X_DIR_PIN, OUTPUT);
  pinMode(Y_STEP_PIN, OUTPUT);
  pinMode(Y_DIR_PIN, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  if (Serial.available() > 0) {
    String gcode = Serial.readStringUntil('\n');
    processGCode(gcode);
  }
}

void processGCode(String gcode) {
  gcode.trim();
  if (gcode.startsWith("G01")) { // 解析 G01
    float x = 0, y = 0, f = 1000; // 默认速度为 1000 mm/min
    int xIndex = gcode.indexOf('X');
    int yIndex = gcode.indexOf('Y');
    int fIndex = gcode.indexOf('F');

    if (xIndex > -1) x = gcode.substring(xIndex + 1).toFloat();
    if (yIndex > -1) y = gcode.substring(yIndex + 1).toFloat();
    if (fIndex > -1) f = gcode.substring(fIndex + 1).toFloat();

    moveToWithAcceleration(x, y, f);
  }
}

void moveToWithAcceleration(float x, float y, float feedrate) {
  int stepsX = abs(x * 100); // 假设 100 步等于 1mm
  int stepsY = abs(y * 100);
  float interval = 60000.0 / feedrate; // 将进给速度转换为步进间隔时间

  int maxSteps = max(stepsX, stepsY);
  for (int i = 0; i < maxSteps; i++) {
    if (i < stepsX) {
      digitalWrite(X_STEP_PIN, HIGH);
      delayMicroseconds(interval);
      digitalWrite(X_STEP_PIN, LOW);
      delayMicroseconds(interval);
    }
    if (i < stepsY) {
      digitalWrite(Y_STEP_PIN, HIGH);
      delayMicroseconds(interval);
      digitalWrite(Y_STEP_PIN, LOW);
      delayMicroseconds(interval);
    }
  }
}

要点解读
插补运动：实现了简单的线性插补，用于协调 X 和 Y 轴同时移动。
支持进给速度（F）：通过 G 代码中的 F 参数控制进给速度。
加减速控制：通过步进间隔实现简单的速度控制。

6、完整的 G02/G03 圆弧路径解析

#include <Arduino.h>
#include <math.h>

// 电机引脚定义
const int X_STEP_PIN = 2;
const int X_DIR_PIN = 3;
const int Y_STEP_PIN = 4;
const int Y_DIR_PIN = 5;

void setup() {
  pinMode(X_STEP_PIN, OUTPUT);
  pinMode(X_DIR_PIN, OUTPUT);
  pinMode(Y_STEP_PIN, OUTPUT);
  pinMode(Y_DIR_PIN, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  if (Serial.available() > 0) {
    String gcode = Serial.readStringUntil('\n');
    processGCode(gcode);
  }
}

void processGCode(String gcode) {
  gcode.trim();
  if (gcode.startsWith("G02") || gcode.startsWith("G03")) { // 圆弧路径
    // 提取 X, Y, I, J
    float x = 0, y = 0, i = 0, j = 0;
    int xIndex = gcode.indexOf('X');
    int yIndex = gcode.indexOf('Y');
    int iIndex = gcode.indexOf('I');
    int jIndex = gcode.indexOf('J');

    if (xIndex > -1) x = gcode.substring(xIndex + 1).toFloat();
    if (yIndex > -1) y = gcode.substring(yIndex + 1).toFloat();
    if (iIndex > -1) i = gcode.substring(iIndex + 1).toFloat();
    if (jIndex > -1) j = gcode.substring(jIndex + 1).toFloat();

    bool clockwise = gcode.startsWith("G02");
    drawArc(x, y, i, j, clockwise);
  }
}

void drawArc(float x, float y, float i, float j, bool clockwise) {
  float cx = i; // 圆心 X 坐标
  float cy = j; // 圆心 Y 坐标
  float radius = sqrt(cx * cx + cy * cy); // 半径

  float startAngle = atan2(-cy, -cx); // 起点角度
  float endAngle = atan2(y - cy, x - cx); // 终点角度

  if (clockwise && endAngle > startAngle) endAngle -= 2 * PI;
  if (!clockwise && endAngle < startAngle) endAngle += 2 * PI;

  int steps = 100; // 将圆弧分成 100 个步进
  for (int i = 0; i <= steps; i++) {
    float angle = startAngle + (endAngle - startAngle) * i / steps;
    float currentX = cx + radius * cos(angle);
    float currentY = cy + radius * sin(angle);

    digitalWrite(X_DIR_PIN, currentX > 0 ? HIGH : LOW);
    digitalWrite(Y_DIR_PIN, currentY > 0 ? HIGH : LOW);
    digitalWrite(X_STEP_PIN, HIGH);
    delayMicroseconds(500);
    digitalWrite(X_STEP_PIN, LOW);
    digitalWrite(Y_STEP_PIN, HIGH);
    delayMicroseconds(500);
    digitalWrite(Y_STEP_PIN, LOW);
  }
}

要点解读
G02/G03 圆弧路径：支持圆弧插补，解析圆心偏移量 I 和 J。
圆弧分段：将圆弧分成多个小步进，实现平滑的圆弧运动。
顺时针/逆时针运动：通过标志位区分 G02 和 G03 的运动方向。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。

在这里插入图片描述
