电机控制教程一

三环PID控制通过串联电流环、速度环和位置环,以精确调节电机位置。首先设定目标位置,位置环计算偏差并传给速度环,再由速度环传递给电流环,电流环的输出调整PWM占空比,从而控制电机。掌握此原理可应用到其他多环控制系统。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一:直流有刷电机三环控制实现
1)三环 PID 控制就是将三个 PID 控制系统(例如:电流环、速度环以及位置环)串联起来,然后对前一个系统(外环)的输出进行偏差的计算,计算结果作为后一个系统(内环)的输入,具体的控制流程如图 1.1 所示:

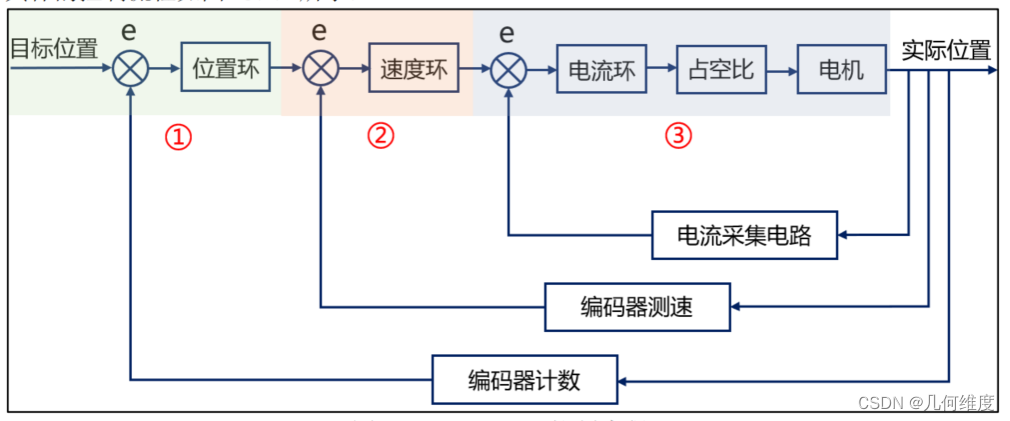

图 1.1 三环 PID 控制流程
图 1.1 中,电机位置是优先控制的对象,三环 PID 控制的流程如下:
① 首先设置目标位置,系统会计算出位置偏差,然后将偏差输入到位置环(最外环);
② 位置环的输出和实际速度进行偏差的计算,计算后的偏差输入到速度环(次外环);
③ 速度环的输出和实际电流进行偏差的计算,计算后的偏差输入到电流环(内环),电流环的输出用于控制 PWM 的占空比,进而控制电机的位置。
注意:多环 PID 控制系统的原理是相通的,大家掌握了三环 PID 控制的内容,其他的多环控制系统就可以迎刃而解了。
