SMC真空电磁阀气路接法

已于 2022-05-29 09:26:52 修改
阅读量9.9k 收藏 4
点赞数 3
分类专栏： 电气元件 文章标签： PLC
于 2021-04-25 15:08:50 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41883890/article/details/116129700
版权

控制逻辑，两个Y点，y1亮吸嘴有真空，y2亮没有真空，y1y2不能同时亮。

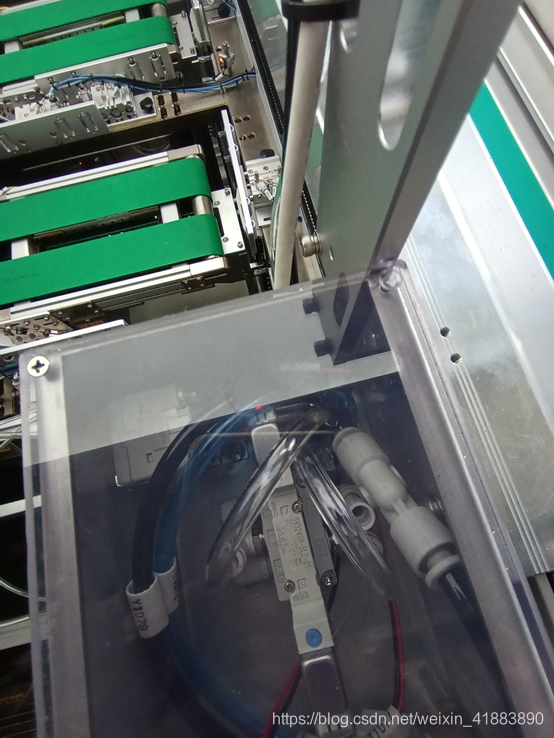

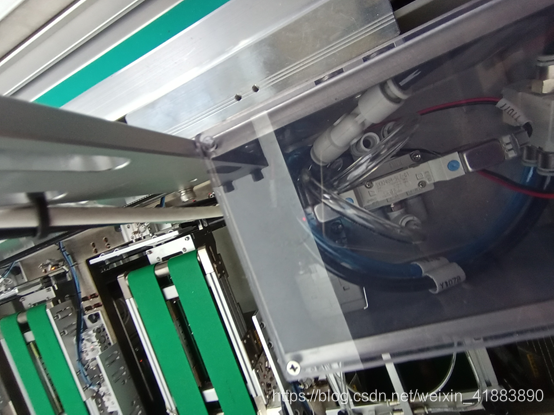

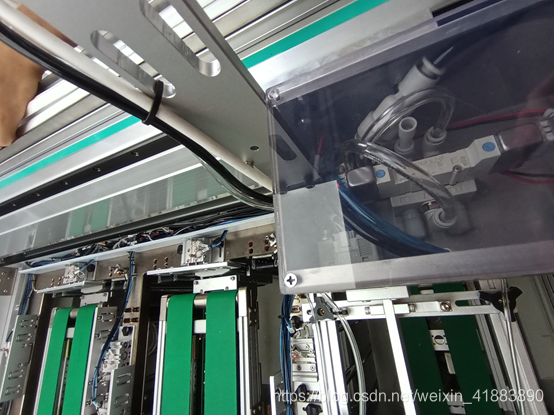

1、 接气管实物图
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

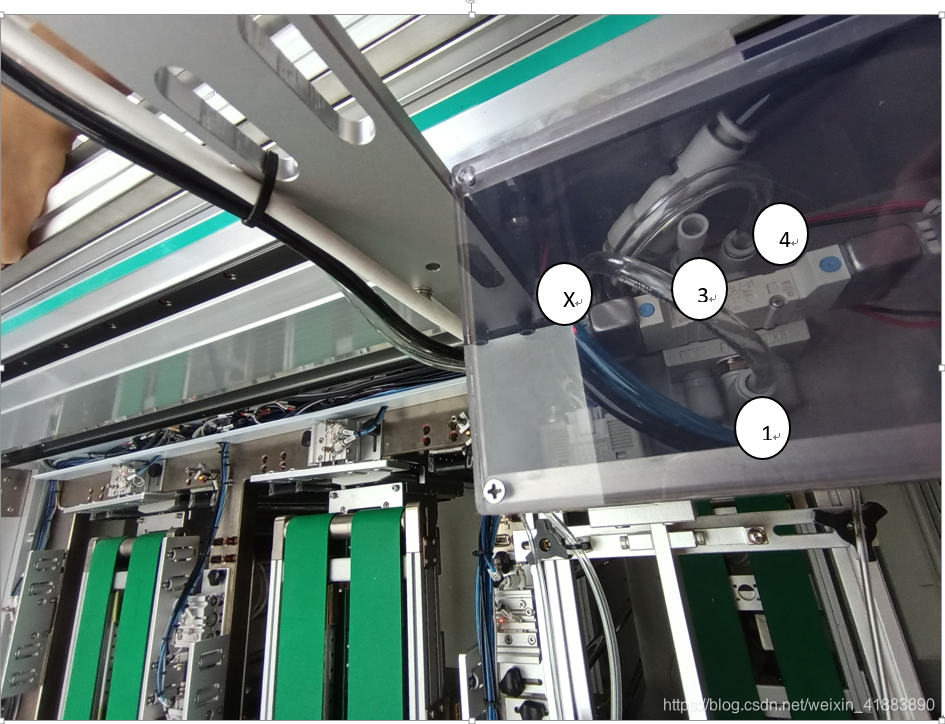

2、 实际接：1P接真空，3号接真空出口，4号堵住，侧边X接压缩空气用于破真空

在这里插入图片描述
