本文介绍了倍福公司的100W步进电机AM8121-wFyZ及其驱动模块EL7211-0010，该电机额定扭矩为0.5Nm，转速3000rpm，功率0.16KW。同时对比了200W步进伺服电机AM8131-wjyz和驱动模块EL7221-9014，该电机扭矩1.35Nm，转速1800rpm，功率0.25KW。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、100W步进

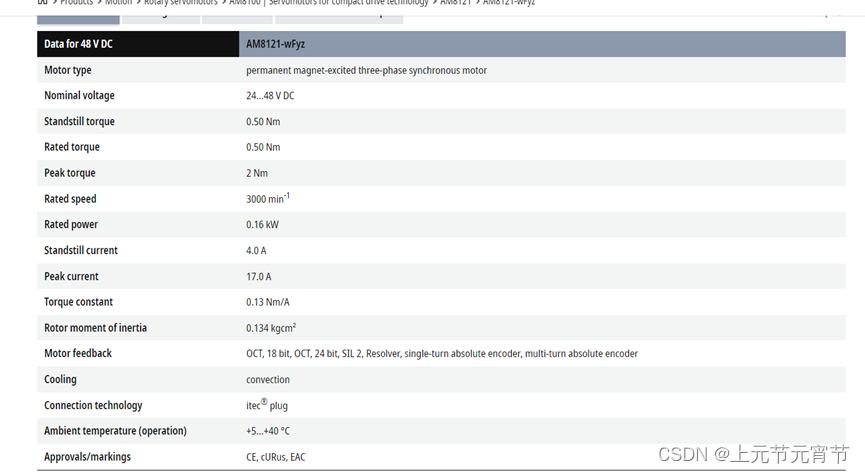

电机:AM8121-wFyZ：DC 48V供电，额定扭矩0.5Nm,额定转速3000rpm。功率0.16KW
在这里插入图片描述

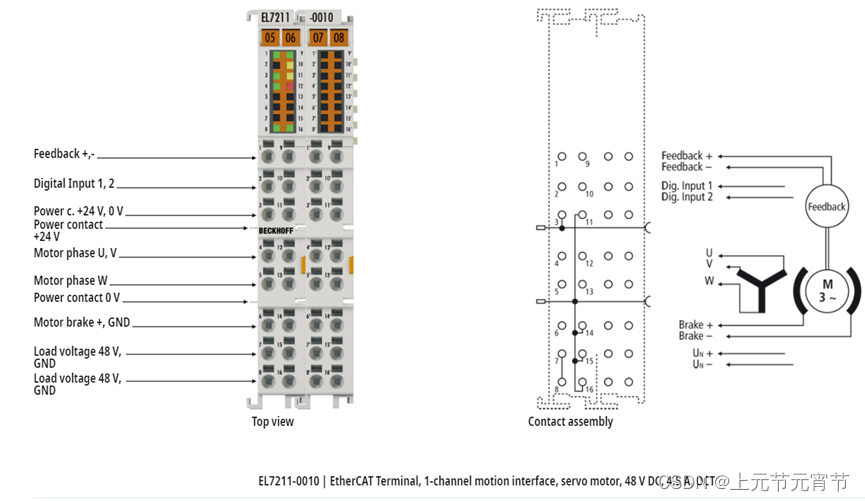

驱动模块：EL7211-0010
在这里插入图片描述

2、200W步进伺服+电机
电机：AM8131-wjyz DC 48V供电，额定扭矩1.35Nm,额定转速1800rpm。功率0.25KW

在这里插入图片描述

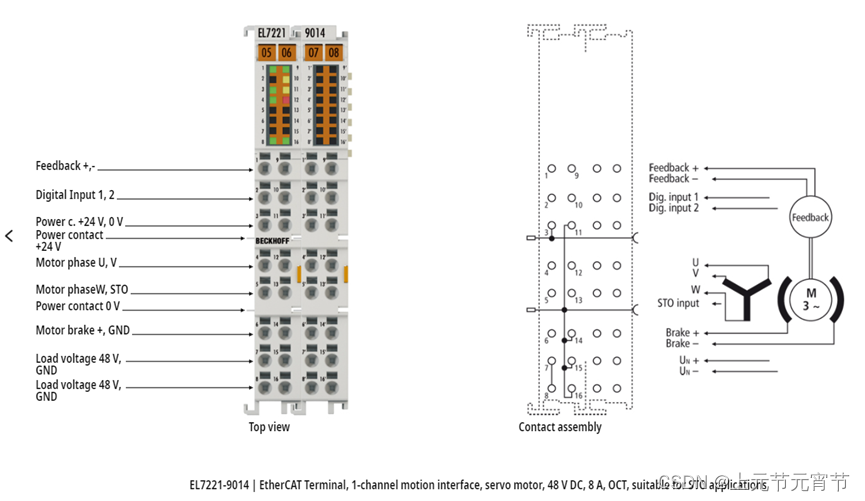

驱动模块：EL7221-9014
在这里插入图片描述

在这里插入图片描述
