在PCB设计或者分析电子电路问题过程中,多层板往往会造成不小的视觉负担,因此我们通常都会隐藏部分板层以及对应的丝印,隐藏之后的视图更简洁,更有助于提高效率。

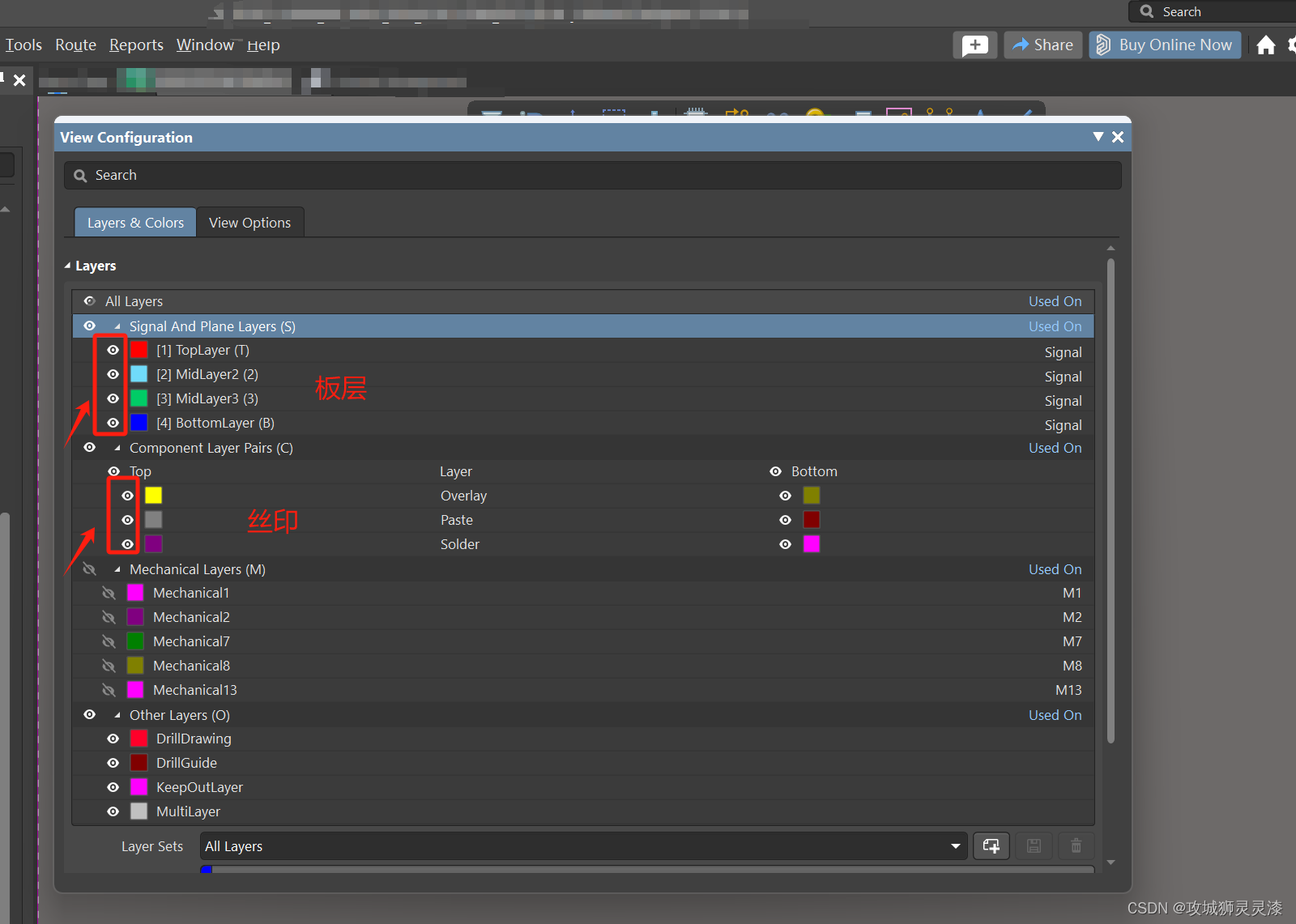

1、打开AD软件进入PCB界面,按下快捷键【L】,点击左侧小眼睛就可以关闭/打开对应的板层/丝印显示。
