绘制PCB时，绘制底层时，想要隐藏顶层的元器件或者丝印。

绘制PCB时，绘制底层时，想要隐藏顶层的原件和丝印。

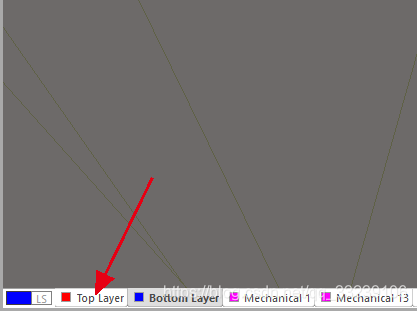

在这里插入图片描述

在箭头处点击鼠标右键，然后后再Hide layers里面隐藏你想关闭的层，同理你想恢复你隐藏的层或者丝印，同样位置同样操作，这次选择show 就可以打开你想打开的隐藏层
