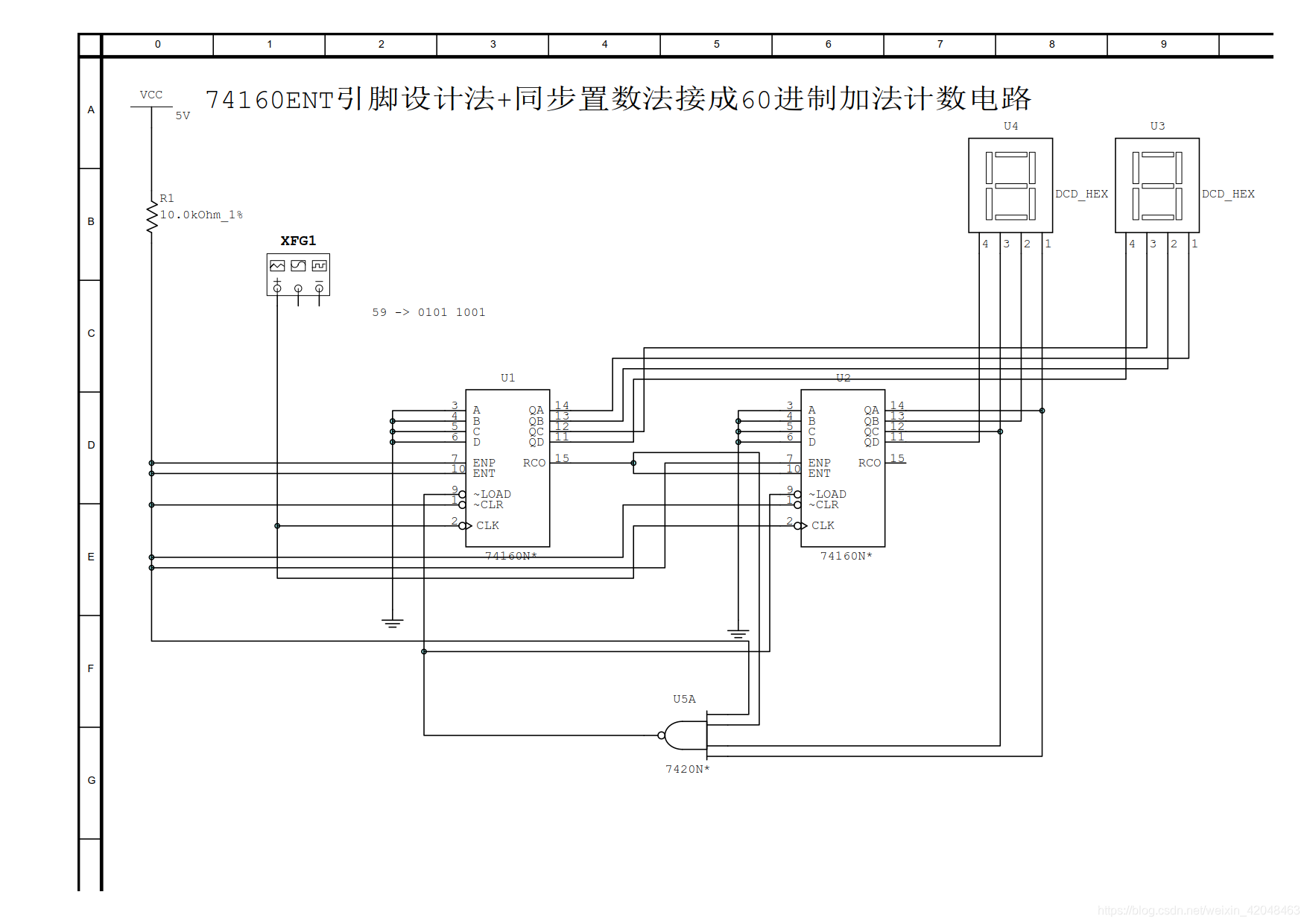

       由于74160的状态到达1001时, RCO引脚变为高电平, 所以可以说74160的状态到达1001和其RCO引脚变为高电平是等价的: 基于这一点, 我们可将低位74160状态到达1001等价变换为低位74160的RCO引脚变为高电平. 如此一来, 只需按照图示与非门接法来处理即可.
