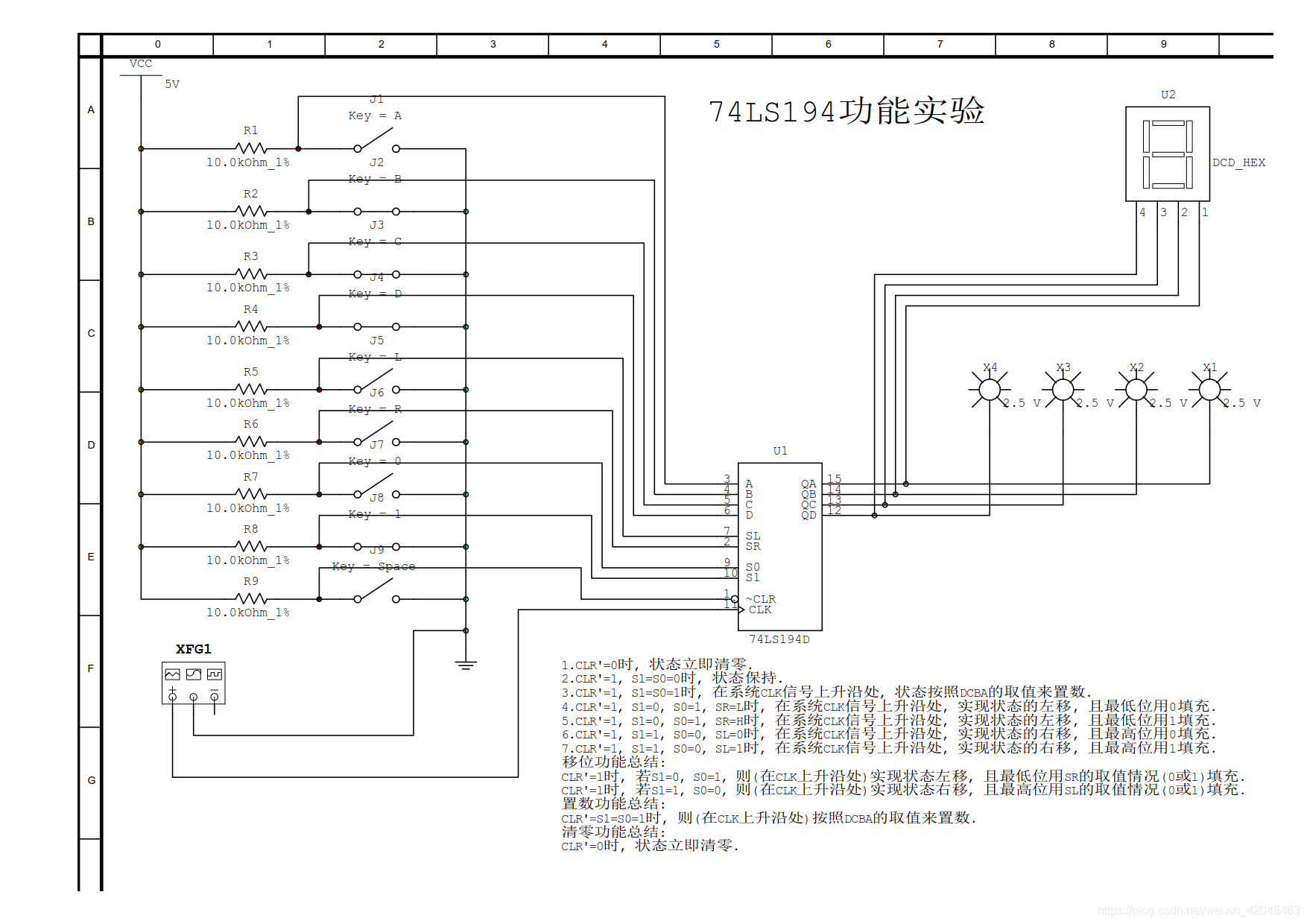

74LS194(4位双向移位寄存器)功能实验

最新推荐文章于 2025-04-08 10:47:56 发布
最新推荐文章于 2025-04-08 10:47:56 发布
阅读量1.5w 收藏 25
点赞数 8
分类专栏： 数字电路 文章标签： 74LS194功能实验
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42048463/article/details/103480925
版权

注: 图中所说的"左移"、"右移"是以高位->低位方向为基准的.
