汽车转向灯控制电路模型

         要设计汽车转向灯控制电路, 首先要明确左转、右转和双闪灯之间的关系: 左转开关按下时左转灯按一定频率闪烁, 右转开关按下时右转灯按一定频率闪烁, 双闪开关按下时两灯均按一定频率闪烁, 且三种情况下的闪烁频率是一致的; 另外, 左转和右转开关不可能同时按下, 且若驾驶员同时按下左转和右转开关的一个, 又按下双闪开关, 则转向灯按照双闪的规则闪烁.

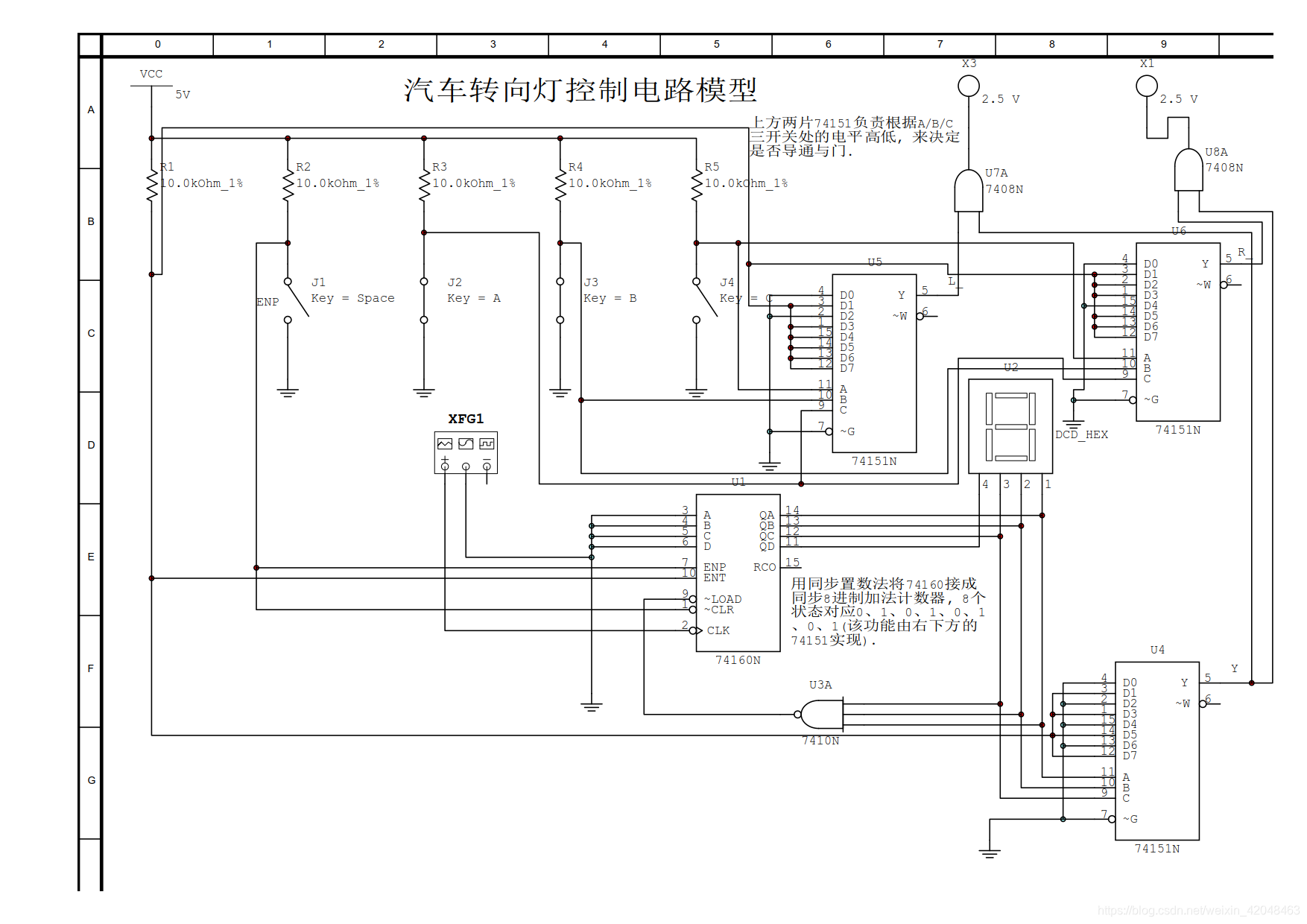

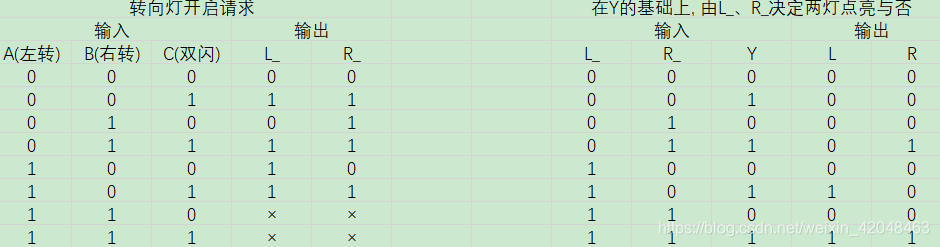

         可以如此思考, 设计一信号Y按一定频率提供脉冲, 之后再根据驾驶员的动作来决定是否使某灯按照Y的变化来亮灭. 在下面的电路图中, 由L_、R_(驾驶员发出)决定右上方的与门是否导通. 下面给出设计时绘制的真值表, 以帮助读者更好地理解.
