TQP3M9009电路设计

TQP3M9009是一种可级联，高线性增益块放大器在低成本表面贴装封装。在1.9 GHz，放大器的目标是提供21.8分贝增益，+39.5 dBm OIP3，和1.3分贝噪声系数，而仅绘制125毫安电流。该设备被安置在一个无铅/绿色/符合ROHS标准的工业标准SOT89-封装使用NiPDAU电镀，以消除锡晶须的可能性。

　　TQP3M9009具有在宽的频率范围内具有高增益的优点，同时也提供非常低的噪声。这允许设备在高性能系统的接收器和发射器链中使用。放大器内部匹配使用高性能E-PHEMT过程，只需要一个外部射频扼流圈和阻塞/旁路电容器从单一+5V电源操作。内部有源偏置电路还能够稳定地工作在偏置和温度变化上。

　　TQP3M9009覆盖了0.05—4 GHz频段，并针对无线基础设施或其他要求高线性度和/或低噪声系数的应用。

这是帮别人毕设画的一个板子，其实电路很简单，就几个元器件，跟着数据手册画就是了。

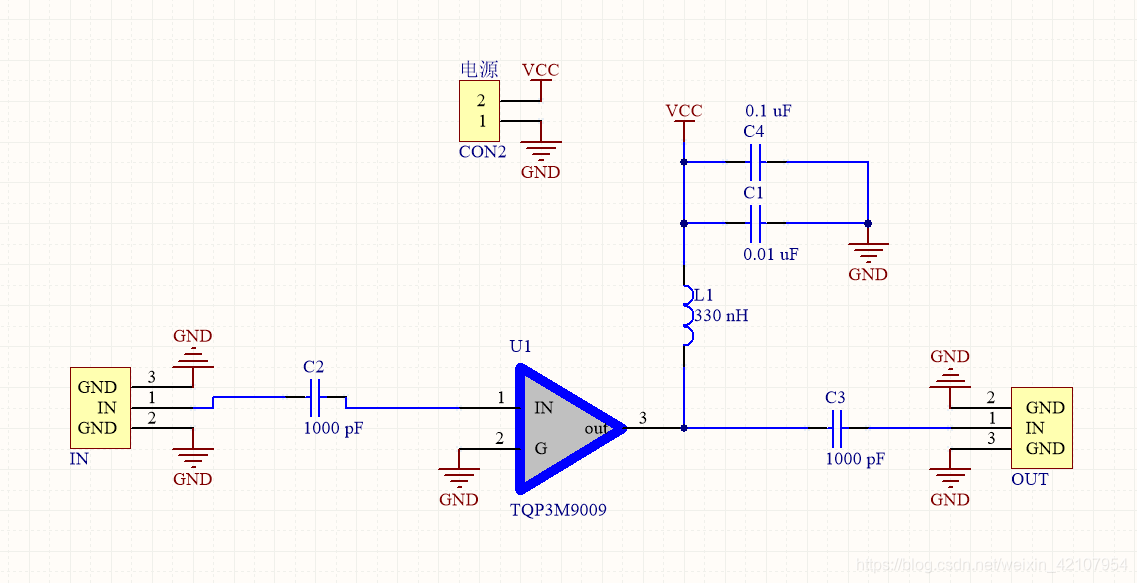

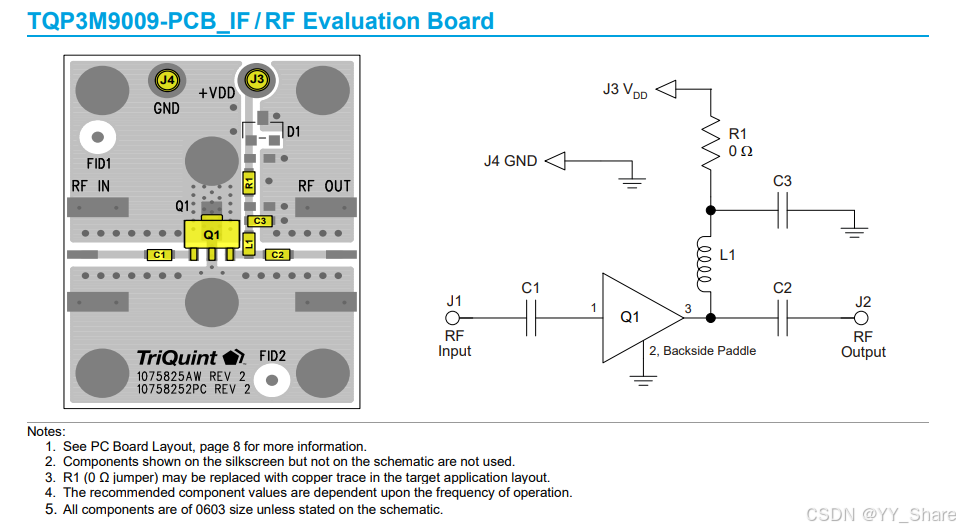

原理图

PCB

PCB我喜欢标注芯片的名字，以后看到板子，一眼就知道是什么功能的，然后板子外围有一个弧度，拿到板子就不容易伤手，这也是我大一开始手动做板的一个细节吧，当时腐蚀铜板我也会把铜板的四个角打磨好。

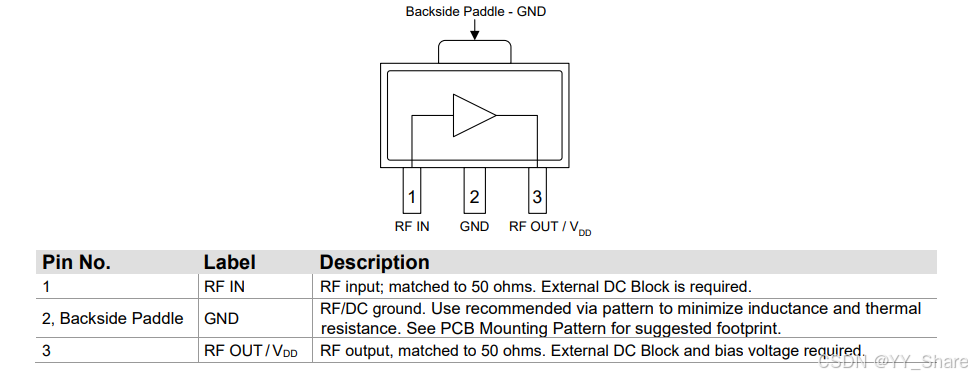

规格书

Qorvo's TQP3M9009 is a cascadable, high linearity gain block amplifier in a low-cost surface mount package. At 1.9GHz, the amplifier is targeted to provide 21.8dB gain, +39.5 dBm OIP3 and 1.3 dB Noise Figure while only drawing 125 mA current. The device is housed in a lead-free / green / RoHS compliant industry-standard SOT-89 package using a NiPdAu plating to eliminate the possibility of tin whiskering.
The part features high gain across a broad range of frequencies while also providing very low noise. This allows the device to be used in both receiver and transmitter chains for high performance systems. The amplifier is internally matched using a high performance E-pHEMT process and only requires an external RF choke and blocking / bypass capacitors for operation from a single +5 V supply. The internal active bias circuit also enables stable operation over bias and temperature variations.
The TQP3M9009 covers the 0.05 to 4 GHz frequency band and is targeted for wireless infrastructure or other applications requiring high linearity and/or low noise figure.

Qorvo的TQP3M9009是一款低成本表面贴装封装的可级联高线性增益块放大器。在1.9GHz时，放大器的目标是提供21.8dB增益、+39.5 dBm OIP3和1.3 dB噪声系数，同时仅消耗125 mA电流。该设备采用无铅/绿色/RoHS兼容的行业标准SOT-89封装，使用NiPdAu镀层消除锡飞溅的可能性。
该部件在宽频率范围内具有高增益，同时还提供非常低的噪声。这允许该设备用于高性能系统的接收器和发射器链。放大器采用高性能E-pHEMT工艺进行内部匹配，只需要一个外部射频扼流圈和阻断/旁路电容器，即可在单个+5 V电源下运行。内部有源偏置电路还能够在偏置和温度变化的情况下稳定运行。
TQP3M9009覆盖0.05至4 GHz频段，适用于无线基础设施或其他需要高线性和/或低噪声系数的应用。
