Swin-Transformer

Swin-Transformer

ViT

ViT使用纯Transformer结构来做图像分类任务，它开创了Transformer能够在CV领域有效工作的先河。ViT验证了在大规模数据集上进行预训练，然后迁移到小规模数据集上，Transformer性能要比CNN好。由于缺少CNN自带的归纳偏置（平移不变形和局部性），ViT在ImageNet数据集（中型数据集）上表现没有CNN好，Transformer需要充足的图像数据学习。

我们以ViT的base模型为例来描述ViT的流程。Transformer结构不能直接处理图像，首先需要将2D的图像分块（patch），CV中的patch可以近似看做NLP中的token，每块的大小为$P\ast P\ast C$。假设一个大小为$224\ast 224\ast 3$的图像，每块的大小为$16\ast 16\ast 3$，那么此张图片将有$\frac{224}{16}\ast \frac{224}{16}=14\ast 14=196$个块。图像预处理将一个2D的$224\ast 224\ast 3$的图像展平为1D的$196\ast 768$大小的向量。接下来，进行图像块嵌入（类似于NLP中的词嵌入），就是ViT论文中的$E$，$E$的维度是$768\ast 768$。映射后的向量维度仍然为$196\ast 768$。类似于BERT中的[class] token，ViT中加入了一个可以学习的嵌入，如下图中的第0位置，它经过Transformer 编码器后的输出作为图像表示$y$，用于分类。就这样，嵌入向量就由$196\ast 768$变为$197\ast 768$。为了保持输入图像块之间的空间位置信息，对映射后的向量添加了一个位置编码信息，如下图一中的0-9数字。位置编码采用的是1-D的可学习嵌入变量，论文中实验验证2-D的位置编码和1-D的位置编码结果近似。

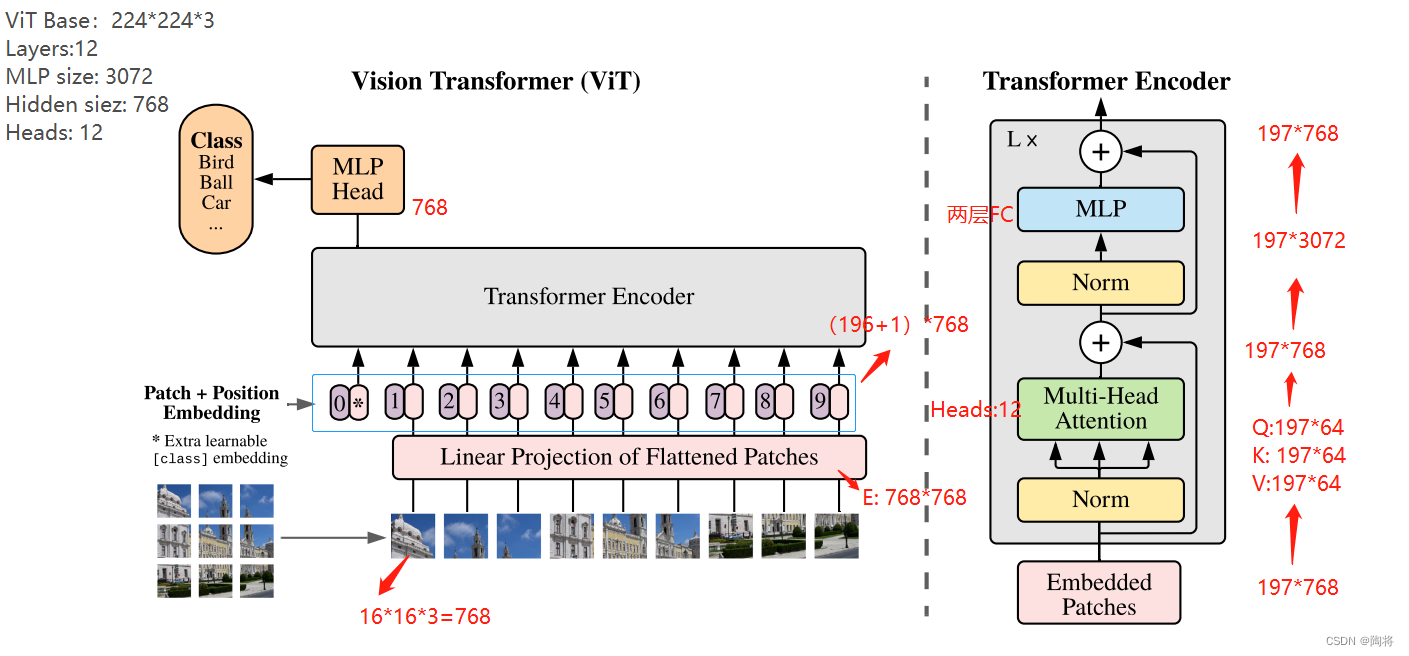

图一：ViT示意图

Swim Transformer

Swim Transformer是特为视觉领域设计的一种分层Transformer结构。Swin 的两大特性是滑动窗口和分层表示。滑动窗口在局部不重叠的窗口中计算自注意力，并允许跨窗口连接。分层结构允许模型适配不同尺度的图片，并且计算复杂度与图像大小呈线性关系。

ViT只能够做分类，Swin Transformer借鉴了CNN的分层结构，如下图二(a)，不仅能够做分类，还能够和CNN一样扩展到下游任务，比如检测，分割等。Swim Transformer不同于标准的Transformer结构，它计算不重叠窗口中的自注意力。为了解决窗口和窗口之间无连接的问题，Swin提出了移位窗口分割方法，见下图二(b)，W-MSA和SW-MSA在连续的Swin Transformer blocks中交替出现，见下图二©。因此不论哪个Swim Transformer版本，都有偶数个blocks。

下图二(d)展示了Swin Transformer的tiny版本（Swin-T）。首先，它通过一个patch分割模块将输入的RGB图像分割成不重叠的patches，每个patch被看做是一个“token”，在论文中，patch size大小为$4\times 4$，每个patch的特征维度为$4\times 4\times 3=48$。对于一个$H\times W$大小的RGB图像，经过patch分割模块之后表示为$\frac{H}{4}\times \frac{W}{4}\times 48$。紧接着一个线性嵌入层将此原始值特征映射为一个任意的维度，记为$C$。Swin Transformer block 应用到这些patch token上。线性映射加上Swin Transformer block，被称为“Stage 1”。为了得到分层表示，随着网络层数的加深，token的数量通过patch merging layers减少。第一个patch merging layer层连接每组$2\times 2$相邻patches的特征，然后在维度为$4C$的连接特征上应用线性层降维到$2C$。“Stage 2”，“Stage 3”和“Stage 4”由patch merging layer和Swin Transformer block组成，因此每个阶段的尺寸减少$2$倍，维度增大$2$倍，以至于“Stage 4”的输出特征为$\frac{H}{32}\times \frac{W}{32}\times 8C$ 。

图二：Swin Transformer 架构

Patches & Windows

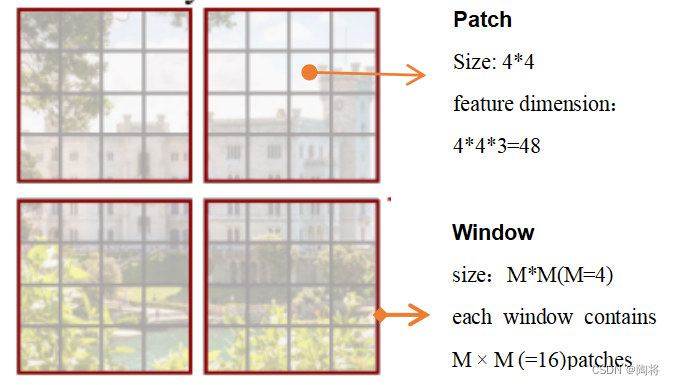

图三：patches 和windows

一张$H\times W$大小的图中，里面包含$H\times W$个像素。一个patch就是图像中的$N\times N$个像素区域；一个window是由$M\times M$个patches组成的。由上图所示，图像被分成$4$个窗口，每个窗口包含$4\times 4=16$个patches。假设每个patch的大小为$4\times 4$,则每个patch的向量维度为$4\times 4\times 3=48$。每个patch可以看做NLP中的“token”，仿照NLP的词嵌入，将patch映射为维度为$C$的向量。

下述代码展示了如何将图像如何进行patch嵌入。假设一张$224\times 224\times 3$的图片，patch size大小为$4\times 4$，经过一个卷积层（第26行代码）之后的输出shape为$(B,C,56,56)$，展平后两项，并对换后两项的位置，最后嵌入的输出为$(B,56\ast 56,C)$

class PatchEmbed(nn.Module):
    r""" Image to Patch Embedding
    Args:
        img_size (int): Image size.  Default: 224.
        patch_size (int): Patch token size. Default: 4.
        in_chans (int): Number of input image channels. Default: 3.
        embed_dim (int): Number of linear projection output channels. Default: 96.
        norm_layer (nn.Module, optional): Normalization layer. Default: None
    """

    def __init__(self, img_size=224, patch_size=4, in_chans=3, embed_dim=96, norm_layer=None):
        super().__init__()
        img_size = to_2tuple(img_size)
        patch_size = to_2tuple(patch_size)
        patches_resolution = [img_size[0] // patch_size[0], img_size[1] // patch_size[1]]
        self.img_size = img_size  # 图像尺寸
        self.patch_size = patch_size # patch大小
        self.patches_resolution = patches_resolution
        # patches 数量
        self.num_patches = patches_resolution[0] * patches_resolution[1]

        self.in_chans = in_chans   # 输入图像通道，默认3
        self.embed_dim = embed_dim  # 映射输出通道

        # 线性映射
        self.proj = nn.Conv2d(in_chans, embed_dim, kernel_size=patch_size, stride=patch_size) # Batch, embed_dim, img_size[0] // patch_size[0], img_size[1] // patch_size[1]
        if norm_layer is not None:
            self.norm = norm_layer(embed_dim) # 正则
        else:
            self.norm = None
    #
    def forward(self, x):
        B, C, H, W = x.shape
        # FIXME look at relaxing size constraints
        assert H == self.img_size[0] and W == self.img_size[1], \
            f"Input image size ({H}*{W}) doesn't match model ({self.img_size[0]}*{self.img_size[1]})."
        # 假设 (H,W)=(224,224)，那么(Ph,Pw)=(224/4=56, 224/4=56)
        # self.proj(x)输出shape为(B, C, 56, 56)
        x = self.proj(x).flatten(2).transpose(1, 2)  # B Ph*Pw=(56*56) C
        if self.norm is not None:
            x = self.norm(x)
        return x

patch merging layers

patch merging layers是Swim Transformer分层结构的重要组件。它连接每组$2\times 2$相邻patches的特征，然后在维度为$4C$的连接特征上应用线性层降维到$2C$。下图四展示了patch merging layers如何将一个$h\times w\times 1$的特征如何转换为$\frac{h}{2}\times \frac{w}{2}\times 4$。将$h\times w$特征$x$划分为大小为$2\times 2$的组，提取每组相同位置的特征得到$x_0,x_1,x_2,x_3$（下述代码第28-31行），合并$x_0,x_1,x_2,x_3$，通道数量则扩大$4$倍（下述代码第32行），然后再通过线性层降维(下述代码第14和36行)。

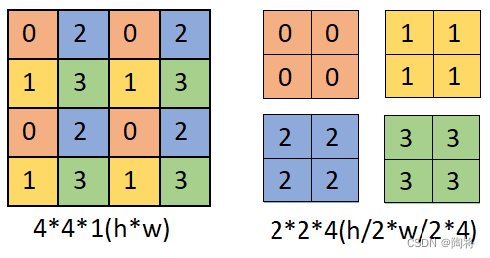

图四：patch merger sample

class PatchMerging(nn.Module):
    r""" Patch Merging Layer.

    Args:
        input_resolution (tuple[int]): Resolution of input feature.
        dim (int): Number of input channels.
        norm_layer (nn.Module, optional): Normalization layer.  Default: nn.LayerNorm
    """

    def __init__(self, input_resolution, dim, norm_layer=nn.LayerNorm):
        super().__init__()
        self.input_resolution = input_resolution
        self.dim = dim
        self.reduction = nn.Linear(4 * dim, 2 * dim, bias=False) # 降维 4dim ---> 2dim
        self.norm = norm_layer(4 * dim) # 归一化层

    def forward(self, x):
        """
        x: B, H*W, C
        """
        H, W = self.input_resolution
        B, L, C = x.shape
        assert L == H * W, "input feature has wrong size"
        assert H % 2 == 0 and W % 2 == 0, f"x size ({H}*{W}) are not even."

        x = x.view(B, H, W, C)

        x0 = x[:, 0::2, 0::2, :]  # B H/2 W/2 C
        x1 = x[:, 1::2, 0::2, :]  # B H/2 W/2 C
        x2 = x[:, 0::2, 1::2, :]  # B H/2 W/2 C
        x3 = x[:, 1::2, 1::2, :]  # B H/2 W/2 C
        x = torch.cat([x0, x1, x2, x3], -1)  # B H/2 W/2 4*C
        x = x.view(B, -1, 4 * C)  # B H/2*W/2 4*C

        x = self.norm(x) # 归一化
        x = self.reduction(x) # 降维

        return x

窗口自注意力

标准的Transformer架构是全局自注意力，它计算某个token和其他token之间的自注意力，计算复杂度和token的数量呈平方关系。视觉图像的token数量要多于语言中的单词token数量，Transformer在视觉中会耗费更多的资源，尤其对于高质量图像，计算复杂度会非常大。基于此种情况，Swim Transformer采用基于窗口的自注意替换标准的全局注意力。

将一张patches数量为$h\times w$的图像拆分成不重叠的窗口，每个窗口包含$M\times M$个patches。我们先回忆一下标准Transformer中的多头自注意力。假设输入为$x$，将$x$进行线性嵌入得到$Q,K,V$三个向量，$Q$和$K$两个向量相乘计算得到Attention，然后Attention与向量$V$相乘之后再线性映射得到输出。假设patches的数量为$N$，通道数为$C$，那么两次线性计算复杂度为$4N{C}^2$，$Q,K,V$的两次矩阵计算的复杂度为$2N^{2}C$。那么对于标准的多头自注意力，它的计算复杂度为$\Omega \left(MSA\right)=4hw{C}^2+2{\left(hw\right)}^{2}C$；一个窗口的自注意力计算复杂度为$4M^2{C}^2+2M^{4}C$，此张图片总共有$\frac{h}{M}\times \frac{h}{M}$个窗口，那么总的基于窗口的自注意力的计算复杂度为$\Omega \left(W-MSA\right)=4hw{C}^2+2M^{2}hwC$。

对于$224\times 224$大小的图片，每一个patches的大小为$4\times 4$，那么总共有$56\times 56$个patches。论文中默认$M=7$，$\Omega \left(MSA\right)$和$\Omega \left(W-MSA\right)$计算复杂度相差在矩阵相乘的部分，$2\times 56\times 56hwC$是$2\times 7^{2}hwC$的近60倍。随着图片的尺寸越大，这个差距会越大。

论文在计算自注意力时引入了相对位置偏置（relative position bias），论文实验表明，相对位置偏置在ImageNet，CoCo和ADE20k数据集上的表现要优于不加偏置和使用绝对位置偏置。下述代码展示了带有相对位置偏置的窗口多头自注意力的前向过程。它支持窗口自注意力和移动窗口自注意力。窗口自注意力计算包含三个方面，常规多头自注意力，相对位置偏置的计算和移动窗口的掩码计算。常规多头自注意力有Transformer的基础就很好理解，难点在于相对位置偏置的计算和移动窗口的掩码计算。
$$Attention(Q,K,V)=SoftMax(Q{K}^T/\sqrt{d}+B)V$$

# 通道注意力计算
def forward(self, x, mask=None):
    """
    Attention(Q,K,V) = SoftMax(QK^{T}/sqrt(d) + Bias)V
    x: 输入特征  shape: (num_windows*B, N, C)
    mask: 掩码
    """
    B_, N, C = x.shape  # N=Wh*Ww 窗口里面的patches数量
    # qkv.shape: (3, num_windows*B, self.num_heads, N, C // self.num_heads)
    qkv = self.qkv(x).reshape(B_, N, 3, self.num_heads, C // self.num_heads).permute(2, 0, 3, 1, 4)
    q, k, v = qkv[0], qkv[1], qkv[2] # shape: (num_windows*B, self.num_heads, N, C // self.num_heads)

    # self.scale对应于公式中的sqrt(d)
    q = q * self.scale
    attn = (q @ k.transpose(-2, -1)) # QK^{T}/sqrt(d)  atten.shape: (num_windows*B, self.num_heads, N,  N)

    # 相对位置偏置
    relative_position_bias = self.relative_position_bias_table[self.relative_position_index.view(-1)].view(
        self.window_size[0] * self.window_size[1], self.window_size[0] * self.window_size[1], -1)  # Wh*Ww,Wh*Ww,nH  nH是head的数量
    #relative_position_bias.shape=(nH, Wh*Ww, Wh*Ww)
    relative_position_bias = relative_position_bias.permute(2, 0, 1).contiguous()
    attn = attn + relative_position_bias.unsqueeze(0)  # QK^{T}/sqrt(d) + Bias

    # 掩码
    if mask is not None:
        nW = mask.shape[0]
        attn = attn.view(B_ // nW, nW, self.num_heads, N, N) + mask.unsqueeze(1).unsqueeze(0)
        attn = attn.view(-1, self.num_heads, N, N)
        attn = self.softmax(attn)
    else:
        attn = self.softmax(attn) # SoftMax(QK^{T}/sqrt(d) + Bias)

    attn = self.attn_drop(attn)

    # x.shape=(num_windows*B, N, C)
    x = (attn @ v).transpose(1, 2).reshape(B_, N, C)  # SoftMax(QK^{T}/sqrt(d) + Bias)V
    x = self.proj(x) # 映射
    x = self.proj_drop(x) # drop
    return x

绝对位置编码是在进行自注意力计算之前为每个token添加一个可学习的参数，相对位置编码，是在进行自注意力计算时，在计算过程中添加一个可学习的相对位置参数。

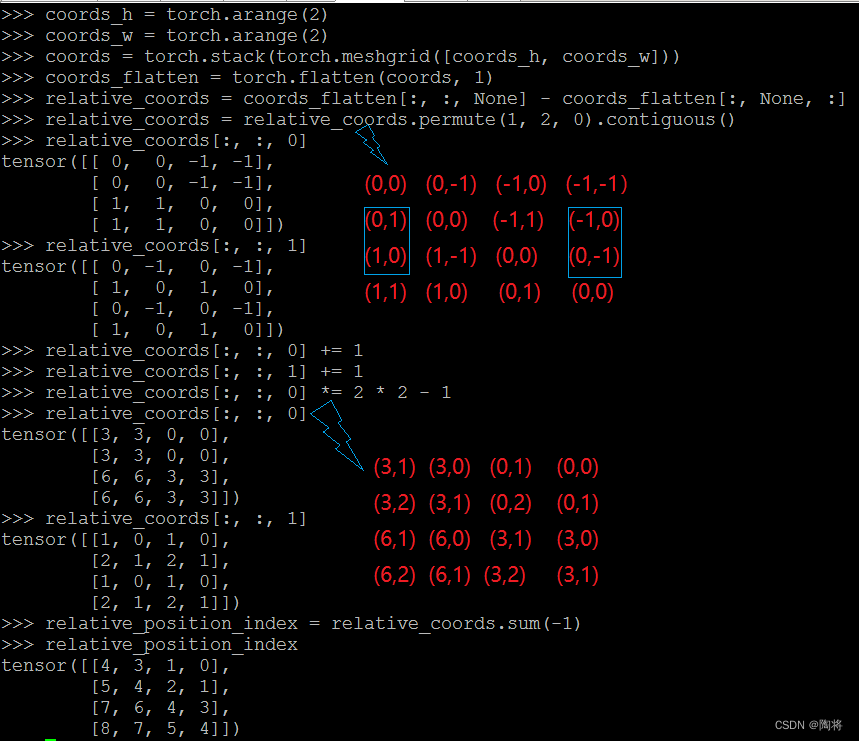

相对位置偏置$B\in {\mathbb{R}}^{M^2\times M^2}$，每一个轴的取值范围是$[-M+1,M-1]$。计算自注意力时，每个token都要与其他位置上的token计算$QK$值。对于一个大小为$2\times 2$的窗口，位置1上的patch要与位置1,2,3,4的patch计算$QK$值，位置2上的patch要与位置1,2,3,4上的patch计算$QK$值，… ，那么其他位置相对于当前位置都有一个偏移量。下图5中展示了relative_coords（下述代码第8行）其他位置相当于当前位置的偏移量（按列看），为了便于后续的计算，对每个元素都加上偏移量，使其从零开始，如下述代码第9和第10行。由于（0,1）和（1,0），（-1,0）和（0,-1）它们取和后的总偏移量结果一样，因为对某一列坐标进行乘法变换，如下述代码第11行，最后再取和得到总的偏移量relative_position_index。至此，相对位置的下标取值范围为$[0,8]$，可由一个$(2M-1)\ast (2M-1)$大小的矩阵表示，参数化这个更小尺寸的偏置矩阵$\hat{B}\in {\mathbb{R}}^{\left(2M-1\right)\times \left(2M-1\right)}$，那么$B$的值就可以从$\hat{B}$中提取。

 # define a parameter table of relative position bias
 self.relative_position_bias_table = nn.Parameter(torch.zeros((2 * window_size[0] - 1) * (2 * window_size[1] - 1), num_heads))  # 2*Wh-1 * 2*Ww-1, nH

 # get pair-wise relative position index for each token inside the window
 # 以下用Wh * Ww 替代 self.window_size[0] * self.window_size[1]
 coords_h = torch.arange(self.window_size[0]) # [0,1,...,Wh-1]
 coords_w = torch.arange(self.window_size[1]) # [0,1,...,Ww-1]
 coords = torch.stack(torch.meshgrid([coords_h, coords_w]))  # 2, Wh, Ww
 coords_flatten = torch.flatten(coords, 1)  # 2, Wh*Ww
 relative_coords = coords_flatten[:, :, None] - coords_flatten[:, None, :]  # 2, Wh*Ww, Wh*Ww
 relative_coords = relative_coords.permute(1, 2, 0).contiguous()  # Wh*Ww, Wh*Ww, 2
 relative_coords[:, :, 0] += self.window_size[0] - 1  # shift to start from 0
 relative_coords[:, :, 1] += self.window_size[1] - 1
 relative_coords[:, :, 0] *= 2 * self.window_size[1] - 1
 relative_position_index = relative_coords.sum(-1)  # Wh*Ww, Wh*Ww
 # 将relative_position_index注册为一个不参与网络学习的变量。
 self.register_buffer("relative_position_index", relative_position_index)

 # 使用截断正态分布中提取的值填充输入张量。
 trunc_normal_(self.relative_position_bias_table, std=.02)

 # forward函数中相对未知的偏置
 '''self.relative_position_index是计算出不可学习的量  第17行
 self.relative_position_index.shape=(Wh*Ww, Wh*Ww) 第15行
 self.relative_position_bias_table.shape=(2*Wh-1 * 2*Ww-1, nH) 第2行
 self.relative_position_index矩阵中的所有值都是从self.relative_position_bias_table中取的
 '''
 relative_position_bias = self.relative_position_bias_table[self.relative_position_index.view(-1)].view(
        self.window_size[0] * self.window_size[1], self.window_size[0] * self.window_size[1], -1)  # Wh*Ww,Wh*Ww,nH  nH是head的数量

Swim 计算每个窗口中的自注意，窗口与窗口之间无计算，失去了Transformer处理全局信息的特征。为此，Swim Transformer提出了移位窗口分割方法。假设有$8\times 8$ patches的图片，其中一个窗口包含$4\times 4$个patches，那么将有$2\times 2$个窗口。现在将左上角的窗口向左下移位$2$个patches，四个窗口将被重新划分为$9$个大小不一的窗口，如图六所示，只有标号为4的窗口和原窗口大小一致。

最直接的想法是对小窗口进行padding，并在计算的时候屏蔽掉填充的值。但是，自注意力计算将由四个被扩展到九个，计算多了2.25倍。为了不增加计算量，论文中提出了循环移位（cyclic-shift）算法，如图六所示，将编号3,6的窗口移位到编号5,8的窗口下面，将编号0,1的窗口移位到编号6,7的窗口左面，将编号为0的窗口，从左上角移位到右下角。这样就可以重新拼凑出$2\times 2$ (4,(7,1),(3,5),(0,2,6,8))个窗口。拼凑出的窗口在原图中属于不同的位置，不相连，以标号为0,2,6,8窗口组成的大窗口为例，这四个小窗口分别位于原图的四个顶点，关联性极低，因此，在计算窗口注意力时，需要掩码机制，只能计算相同子窗口的自注意力，不同窗口的自注意力结果要为0。标号为0,2,6,8窗口，在计算窗口自注意力时，窗口0中的每一个patch分别需要和窗口0,2,6,8中的每一patch进行自注意力计算，那么窗口0中的patch与窗口0中的patch的自注意力是有用的，但是窗口0中的patch与窗口2,6,8中的patch的自注意力需要设为0。我们回忆一下Attention的计算公式，$Attention(Q,K,V)=SoftMax(Q{K}^T/\sqrt{d}+B)V$，自注意力计算最后需要Softmax函数。在不同窗口的自注意力值上添加$-100$（下图代码第20行，mask赋值-100；第27行，将mask添加到自注意力值上，然后再进行softmax计算），在softmax计算过程中,$-100$会无限趋近于0，从而达到归0的效果。

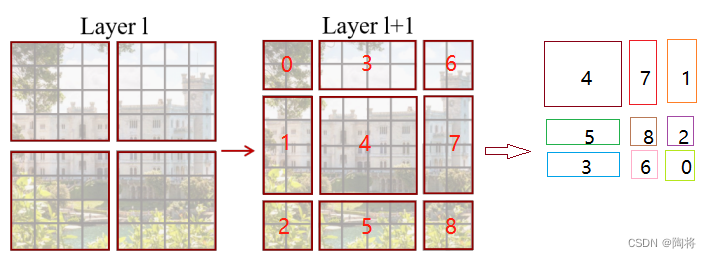

图六：窗口移动

if self.shift_size > 0:
    # calculate attention mask for SW-MSA
    H, W = self.input_resolution
    img_mask = torch.zeros((1, H, W, 1))  # 1 H W 1
    h_slices = (slice(0, -self.window_size),
                slice(-self.window_size, -self.shift_size),
                slice(-self.shift_size, None))
    w_slices = (slice(0, -self.window_size),
                slice(-self.window_size, -self.shift_size),
                slice(-self.shift_size, None))
    # 给每个窗口上索引
    cnt = 0
    for h in h_slices:
        for w in w_slices:
            img_mask[:, h, w, :] = cnt
            cnt += 1
    # 拆分窗口
    mask_windows = window_partition(img_mask, self.window_size)  # nW, window_size, window_size, 1
    mask_windows = mask_windows.view(-1, self.window_size * self.window_size) # nW, window_size * window_size
    attn_mask = mask_windows.unsqueeze(1) - mask_windows.unsqueeze(2) # nW, window_size * window_size, window_size * window_size
    attn_mask = attn_mask.masked_fill(attn_mask != 0, float(-100.0)).masked_fill(attn_mask == 0, float(0.0)) #
else:
    attn_mask = None


if mask is not None:
    nW = mask.shape[0]
    attn = attn.view(B_ // nW, nW, self.num_heads, N, N) + mask.unsqueeze(1).unsqueeze(0) # 加mask
    attn = attn.view(-1, self.num_heads, N, N)
    attn = self.softmax(attn)
else:
    attn = self.softmax(attn)

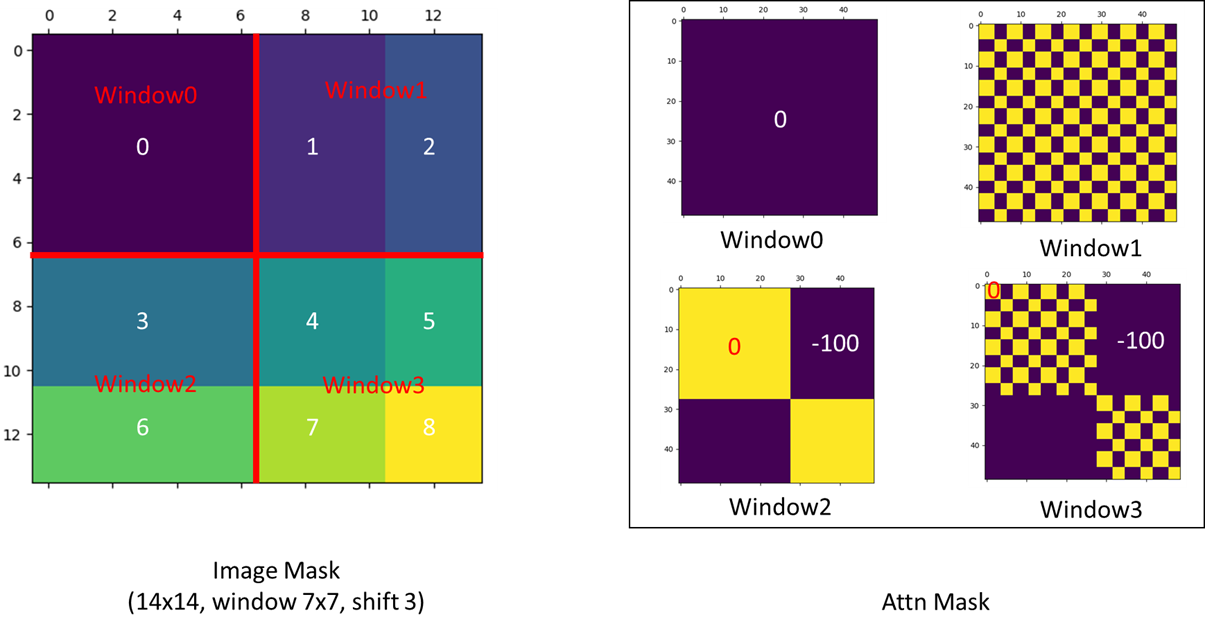

下图展示了循环移位之后的窗口组成和mask值的分布情况。

图七：自注意力mask

Architecture Variants

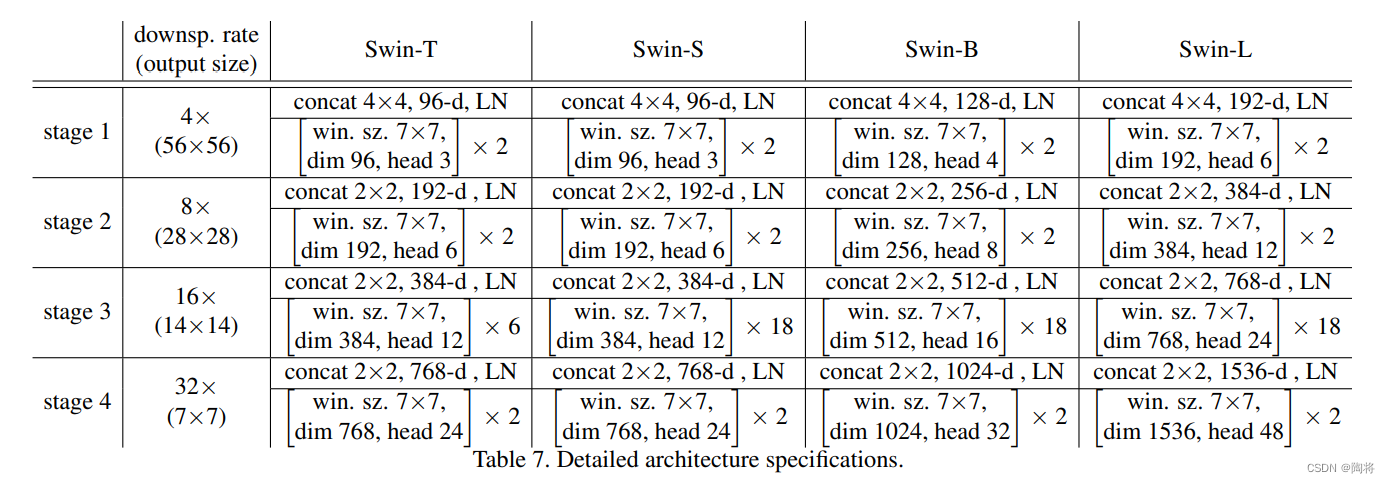

Swin Transformer有四种形式，分别命名为Swin-T，Swin-S，Swin-B和Swin-L。以Swin-T为基础模型版本，Swin-T，Swin-S，和Swin-L分别是基础模型的$0.25\times$,$0.5\times$和$2\times$倍。这四种模型的架构如图8所示。

图8：architecture

ViT模型将Transformer结构应用到视觉领域，但是仍然还受限于图片的尺寸大小。Swin引入移动窗口和分层结构，使得自注意力在视觉领域的计算复杂度能与图片大小成线性关系。Swin吸取了CNN和Transformer的优点，在ImageNet-1k的数据集上也能取得SOTA效果，相比于ViT模型，降低了数据的需求量。
