最近在研究YOLO系列，打算写一系列的YOLO博文。在YOLO的发展史中，v1到v3算法思想逐渐完备，后续的系列也都以v3为基石，在v3的基础上进行改进，所以很有必要单独出一篇详细讲解v3的博文。

网络结构

从 Ali Farhadi的YOLO网站主页下载YOLOv3-320和YOLOv3-spp的权重。加了SPP结构的YOLO v3，mAP会更高，但是速度会变慢。
在这里插入图片描述

然后基于qqwweee/keras-yolo3项目中的convert.py文件将.weight转换成.h5格式。权重格式转换需要keras和tensorflow的环境。转换命令如下所示。

python convert.py yolov3.cfg yolov3.weights model_data/yolo.h5
python convert.py yolov3-spp.cfg yolov3-spp.weights model_data/yolov3-spp.h5

YOLO v3

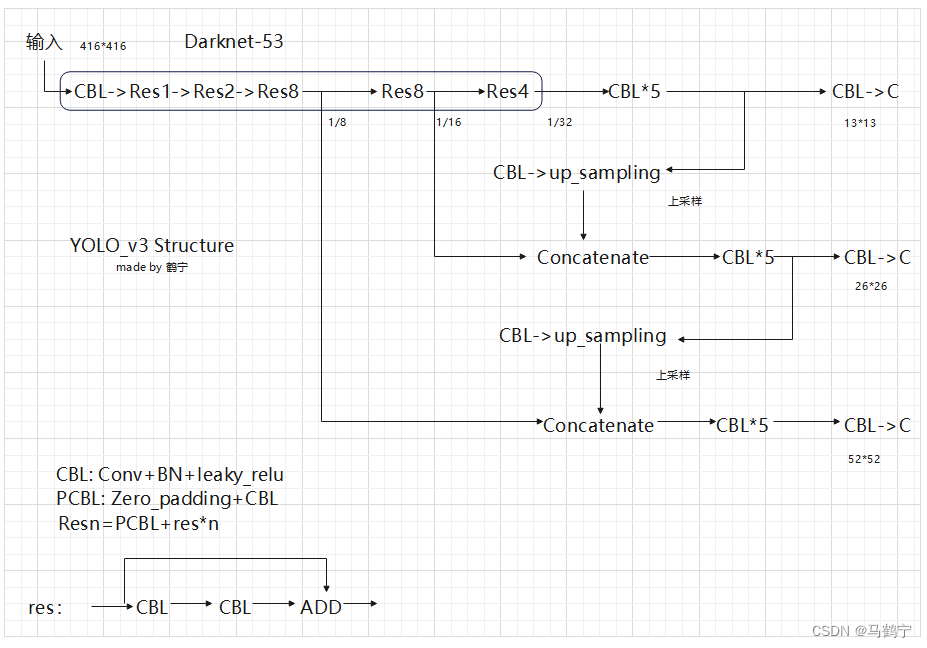

权重格式转换后会打印出yolov3的各层级关联信息，基于此信息，得到下述的YOLOv3网络结构简图，从此结构简图中，可以看出，YOLO v3整体网络架构是一个全卷积神经网络，无池化层，它通过卷积的步长实现张量尺寸的变化。每个Resn起始都有一个PCBL，将卷积的步长设置为2使得输出张量尺寸是输入张量尺寸的1/2，五个Resn的总步长为32。

YOLO v3的基础组件简写为CBL，即卷积+BN+leaky relu激活函数的组合；v3中大量应用了Res_block，Resn中的n表示有几个res_unit，v3中负责提取图像特征的backbone网络主要由五个Resn组成，v3论文中称主干网络中总有53个卷积，所以backbone网络被称为Darknet-53。但是打印出来的网络结构，却有1+3（1+21）+5（1+22）+17（1+28）+17+9（1+24）=52个卷积，又下载YOLOv3-416的权重进行转换验证，主干网络仍有52个卷积。

在这里插入图片描述
backbone的keras代码表示如下所示：

def resblock_body(x, num_filters, num_blocks):
    '''A series of resblocks starting with a downsampling Convolution2D'''
    # Darknet uses left and top padding instead of 'same' mode
    x = ZeroPadding2D(((1,0),(1,0)))(x) # padding
    x = DarknetConv2D_BN_Leaky(num_filters, (3,3), strides=(2,2))(x) # 步长为2，输出尺寸为1/2输入尺寸
    for i in range(num_blocks):
        # 残差块
        y = compose(
                DarknetConv2D_BN_Leaky(num_filters//2, (1,1)), # 残差结构中的1*1卷积
                DarknetConv2D_BN_Leaky(num_filters, (3,3)))(x) # 残差结构中的3*3卷积
        x = Add()([x,y])
    return x

def darknet_body(x):
    '''Darknent body having 52 Convolution2D layers'''
    x = DarknetConv2D_BN_Leaky(32, (3,3))(x)
    x = resblock_body(x, 64, 1) #Res1
    x = resblock_body(x, 128, 2) #Res2
    x = resblock_body(x, 256, 8) #Res8
    x = resblock_body(x, 512, 8) #Res8
    x = resblock_body(x, 1024, 4) #Res4
    return x

YOLOv3-SPP

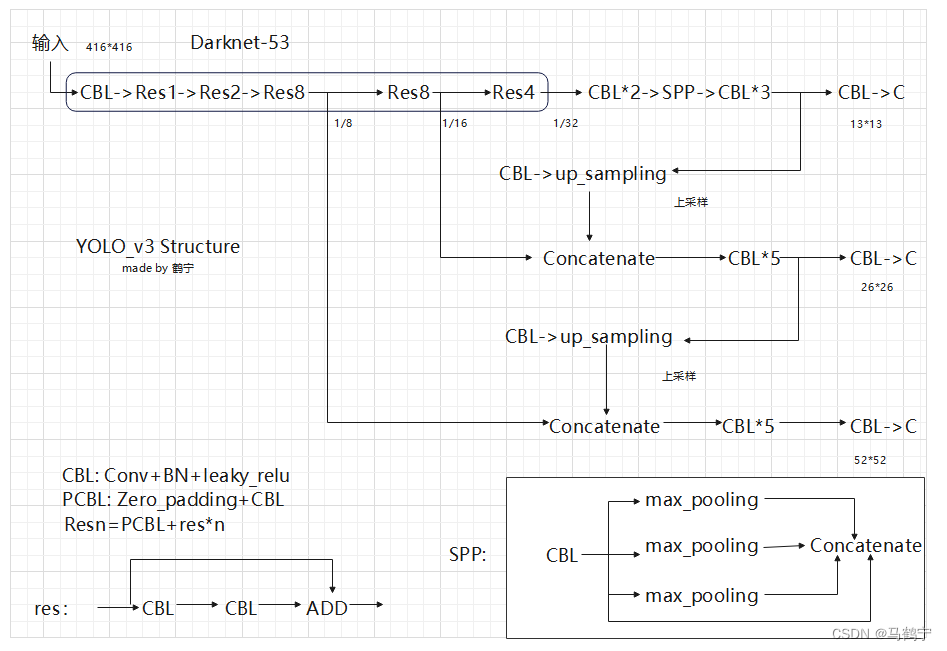

如下图所示，YOLOv3-SPP相比于YOLO v3多了一个空间金字塔池化SPP（Space Pyramid Pooling）结构。SPP的提出本来是为了解决剪裁、缩放等操作导致的图像失真问题，不用限制输入图像的尺寸大小，输出尺寸都是固定的。但是YOLO v3是全卷积神经网络，无全连接层，那么不需要固定尺寸的输入，为什么要加入SPP呢？而且加入SPP后能大幅提升精度？

在这里插入图片描述

YOLOv3-SPP中是由四个并行的分支构成的，三个池化层和一个跳跃连接，然后将此四个分支Concatenate，比原SPP增加了一个跳跃连接。YOLO v3通过SPP实现了局部特征和全局特征的融合，丰富了特征图的表达能力。如上图所示，SPP只被添加在第一个输出分支上，第二第三输出分支和YOLO v3保持一致。第二第三分支将两个相邻Res_block块的特征进行融合，某种程度上已经实现了不同程度的局部特征的融合，丰富了特征图的表达能力。所以，增加SPP能够提升检测的精度。

多尺度预测

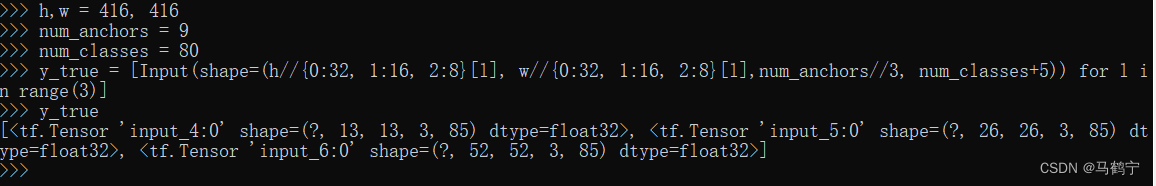

从上述简图中，可以看出YOLO v3是在3个不同尺寸的特征图上进行预测的，这是YOLO v3的一个基本特征，多尺度预测，有助于获得更精细的检测框，可以大大改善对小物体的检测。如果输入的图像大小为 $416\times 416$ ，那么最后三个输出特征图的大小从上往下分别是 $13 \times 13$ , $26 \times 26$ 和 $52 \times 52$ 。每种尺度的特征图上每个网格预测3个bbox，对于COCO数据集，每个特征图将的预测张量大小 $\times N \times [ 3 * (4 + 1 + 80)]$ 。其中N的取值是[12,26,52]，4是bbox的4个偏移量，1是物体预测置信度，80是COCO物体类别数量。
在这里插入图片描述

v3是通过上采样的方式实现多尺度的特征图。backbone中的每一个Res_block中第一个卷积会将步长设为2，使得特征图的尺寸缩小1倍。从上述的YOLO v3特征图中，我们可以看到有两次上采样，上采样操作将特征图的尺寸扩大一倍，这样得到的特征图尺寸就可以和上一个Res_block的特征图尺寸相同，将两个特征图进行Concatenate操作后，再经过5个CBL和CBL->C操作后就得到最后的输出特征图。

下述代码描述了yolov3的模型结构，make_last_layers为每个尺度分支最后的卷积层，x和y分别对应上述结构图中的CBL*5和CBL->C。yolo_body函数中，第一次上采样得到的特征图和darknet.layers[152].output（backbone中的第二个Res8输出）进行合并操作；第二次上采样的特征图和darknet.layers[92].output（backbone中的第一个Res8输出）进行合并操作。最后的输出有三个分别是y1,y2和y3。

def make_last_layers(x, num_filters, out_filters):
    '''6 Conv2D_BN_Leaky layers followed by a Conv2D_linear layer'''
    # x为上述结构图中的CBL*5
    x = compose(
            DarknetConv2D_BN_Leaky(num_filters, (1,1)),
            DarknetConv2D_BN_Leaky(num_filters*2, (3,3)),
            DarknetConv2D_BN_Leaky(num_filters, (1,1)),
            DarknetConv2D_BN_Leaky(num_filters*2, (3,3)),
            DarknetConv2D_BN_Leaky(num_filters, (1,1)))(x)
    # y为上述结构图中的CBL->C
    y = compose(
            DarknetConv2D_BN_Leaky(num_filters*2, (3,3)),
            DarknetConv2D(out_filters, (1,1)))(x)
    return x, y

def yolo_body(inputs, num_anchors, num_classes):
    """Create YOLO_V3 model CNN body in Keras."""
    darknet = Model(inputs, darknet_body(inputs)) # backbone
    x, y1 = make_last_layers(darknet.output, 512, num_anchors*(num_classes+5))

    # 第一次上采样
    x = compose(
            DarknetConv2D_BN_Leaky(256, (1,1)),
            UpSampling2D(2))(x)
    x = Concatenate()([x,darknet.layers[152].output])
    x, y2 = make_last_layers(x, 256, num_anchors*(num_classes+5))

    # 第二次上采样
    x = compose(
            DarknetConv2D_BN_Leaky(128, (1,1)),
            UpSampling2D(2))(x)
    x = Concatenate()([x,darknet.layers[92].output])
    x, y3 = make_last_layers(x, 128, num_anchors*(num_classes+5))

    return Model(inputs, [y1,y2,y3])

YOLO v3中仍然沿用了v2中用k-means聚类确定bbox的尺寸大小，v3中选了如下9种anchors。

10,13, 16,30, 33,23, 30,61, 62,45, 59,119, 116,90, 156,198, 373,326

九种anchor，三种不同尺度的输出特征图，每个尺度特征图中的每个grid cell预测3个bbox，那也就是说每种尺度的输出特征图上分配到3个anchors。下采样的倍数越大，其对应的感受野（特征图上的某个点能看到的输入图像的区域）也就越大，那么其对应的特征图更适合检测大物体；相反，下采样的倍数越小，其对应的感受野越小，那么相对应的特征图包含的特征趋向于局部和细节，更适合小物体的检测。
下述代码将真实框转换成训练的输入格式，从下述代码中，我们也可以看出anchor的大小与不同尺度输出特征图的对应关系。

def preprocess_true_boxes(true_boxes, input_shape, anchors, num_classes):
    '''Preprocess true boxes to training input format

    Parameters
    ----------
    true_boxes: array, shape=(m, T, 5)
        Absolute x_min, y_min, x_max, y_max, class_id relative to input_shape.
    input_shape: array-like, hw, multiples of 32
    anchors: array, shape=(N, 2), wh
    num_classes: integer

    Returns
    -------
    y_true: list of array, shape like yolo_outputs, xywh are reletive value

    '''
    assert (true_boxes[..., 4]<num_classes).all(), 'class id must be less than num_classes'
    num_layers = len(anchors)//3 # default setting
    anchor_mask = [[6,7,8], [3,4,5], [0,1,2]] if num_layers==3 else [[3,4,5], [1,2,3]] # anchor

    true_boxes = np.array(true_boxes, dtype='float32')
    input_shape = np.array(input_shape, dtype='int32')
    # x,y,w,h处理
    boxes_xy = (true_boxes[..., 0:2] + true_boxes[..., 2:4]) // 2
    boxes_wh = true_boxes[..., 2:4] - true_boxes[..., 0:2]
    true_boxes[..., 0:2] = boxes_xy/input_shape[::-1]
    true_boxes[..., 2:4] = boxes_wh/input_shape[::-1]

    m = true_boxes.shape[0]
    # 每种尺度的特征图的网格大小，输入图像大小为416时为(13,26,52)
    grid_shapes = [input_shape//{0:32, 1:16, 2:8}[l] for l in range(num_layers)]
    # 对于COCO数据集，每个输出层的shape为(m,N,N,3,85)
    y_true = [np.zeros((m,grid_shapes[l][0],grid_shapes[l][1],len(anchor_mask[l]),5+num_classes), dtype='float32') for l in range(num_layers)]

    # Expand dim to apply broadcasting.
    anchors = np.expand_dims(anchors, 0)
    anchor_maxes = anchors / 2.
    anchor_mins = -anchor_maxes
    valid_mask = boxes_wh[..., 0]>0

    for b in range(m):
        # Discard zero rows.
        wh = boxes_wh[b, valid_mask[b]]
        if len(wh)==0: continue
        # Expand dim to apply broadcasting.
        wh = np.expand_dims(wh, -2)
        box_maxes = wh / 2.
        box_mins = -box_maxes
        # IoU计算
        intersect_mins = np.maximum(box_mins, anchor_mins)
        intersect_maxes = np.minimum(box_maxes, anchor_maxes)
        intersect_wh = np.maximum(intersect_maxes - intersect_mins, 0.)
        intersect_area = intersect_wh[..., 0] * intersect_wh[..., 1]
        box_area = wh[..., 0] * wh[..., 1]
        anchor_area = anchors[..., 0] * anchors[..., 1]
        iou = intersect_area / (box_area + anchor_area - intersect_area)

        # Find best anchor for each true box
        best_anchor = np.argmax(iou, axis=-1)

        for t, n in enumerate(best_anchor):
            for l in range(num_layers):
                if n in anchor_mask[l]:
                    i = np.floor(true_boxes[b,t,0]*grid_shapes[l][1]).astype('int32') # x * w
                    j = np.floor(true_boxes[b,t,1]*grid_shapes[l][0]).astype('int32') # y * h
                    k = anchor_mask[l].index(n) #0,1,2
                    c = true_boxes[b,t, 4].astype('int32') # class_id
                    y_true[l][b, j, i, k, 0:4] = true_boxes[b,t, 0:4]
                    y_true[l][b, j, i, k, 4] = 1
                    y_true[l][b, j, i, k, 5+c] = 1

    return y_true

损失函数

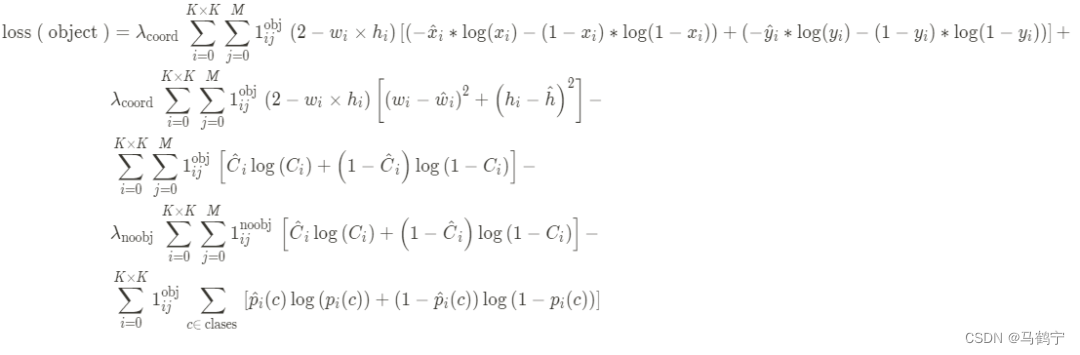

YOLO v3的每个bbox类别类别采用了多标签分类方式。使用独立的逻辑分类器替换softmax分类器。那么，训练时类别损失函数则采用BCE。

下述是YOLO v3的损失函数实现代码，回归损失会乘以一个box_loss_scale系数，它等于2-相对面积，取值范围为（1，2），查了很多解读，box_loss_scale系数是针对小物体的一个小技巧，用来加大对小框的损失。而且x,y的loss用的是交叉熵损失而不是和wh一样用平方差损失。

最终的Loss采用和的形式而未取平均。v3有三种尺度的输出，总共会产生 $13 * 13 * 3 + 26 * 26 * 3 + 52 * 52 * 3 = 10647$ 个预测框，正负样本比巨大。如果图像中，只包含一个物体，正负样本比会高达1:10464。如果采用平均损失，会使得损失趋近于0，使得网络失去预测能力。

在这里插入图片描述

loss = 0
# batch size
m = K.shape(yolo_outputs[0])[0] # batch size, tensor
mf = K.cast(m, K.dtype(yolo_outputs[0]))
# object_mask
object_mask = y_true[l][..., 4:5] # bbox置信度
box_loss_scale = 2 - y_true[l][...,2:3]*y_true[l][...,3:4] # 权重=2-相对面积，取值范围为（1，2）
# K.binary_crossentropy is helpful to avoid exp overflow.
xy_loss = object_mask * box_loss_scale * K.binary_crossentropy(raw_true_xy, raw_pred[...,0:2], from_logits=True)
wh_loss = object_mask * box_loss_scale * 0.5 * K.square(raw_true_wh-raw_pred[...,2:4])
confidence_loss = object_mask * K.binary_crossentropy(object_mask, raw_pred[...,4:5], from_logits=True)+ (1-object_mask) * K.binary_crossentropy(object_mask, raw_pred[...,4:5], from_logits=True) * ignore_mask  # bbox置信度交叉熵损失
class_loss = object_mask * K.binary_crossentropy(true_class_probs, raw_pred[...,5:], from_logits=True) # bbox类别预测交叉熵损失

# 求和
xy_loss = K.sum(xy_loss) / mf
wh_loss = K.sum(wh_loss) / mf
confidence_loss = K.sum(confidence_loss) / mf
class_loss = K.sum(class_loss) / mf
loss += xy_loss + wh_loss + confidence_loss + class_loss
