3.8 晶体管驱动电路设计

3.8 晶体管驱动电路设计

晶体管（三极管、JFET、MOSFET）是基本的分立元件放大器，但目前被直接用于搭建放大电路的工程实例却非常少见，主要原因在于其外围电路过于复杂、调试及维护工作量较大、综合性能一般。除了某些特殊需求的放大电路（如高电压、高频、极低噪声等）外，实际电路产品中已较少见到晶体管的身影。

但是，晶体管在各类驱动电路中却得到了非常广泛的应用，这是因为普通运放、电压比较器等集成芯片难以驱动继电器、蜂鸣器、直流电机等需要较大工作电流的负载，往往需要在集成芯片的输出端与较大功率负载之间添加一级由晶体管构成的驱动电路。

3.8.1 晶体管

图1中，三极管作为简单的反相电路使用，可以将较小的输入波形转化为与数字电路系统兼容的电平。与基极电阻R2并联的二极管D1可以提高开关速度。

图1 三极管反相驱动电路

令图1中函数发生器输出图2所示信号，从图3的仿真波形可以看出，输入脉冲高电平仅为1V，无法被TTL集成芯片识别为高电平，而经过三极管T1之后，高电平达到5V，低电平为138mV左右，能够被TTL系统准确识别。此外，输入、输出信号存在明显的相位反相。

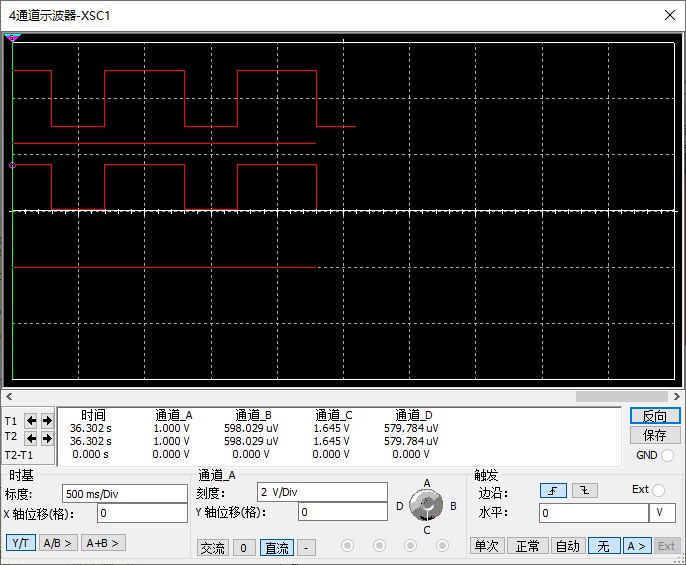

图2 输入信号

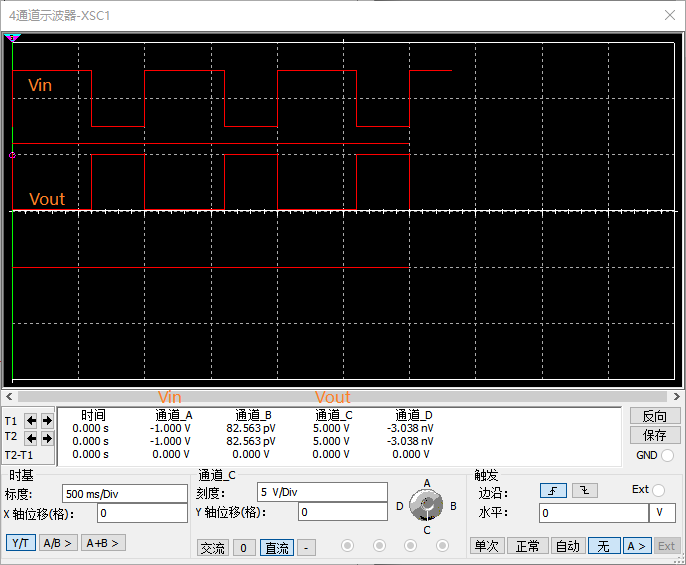

图2 三极管反相驱动电路仿真波形

NPN型三极管可以更换为PNP型三极管或MOSFET，相应的电路和仿真波形如图3、4、5所示。

图3（a） PNP型三极管反相驱动电路

图3（b） PNP型三极管反相驱动电路

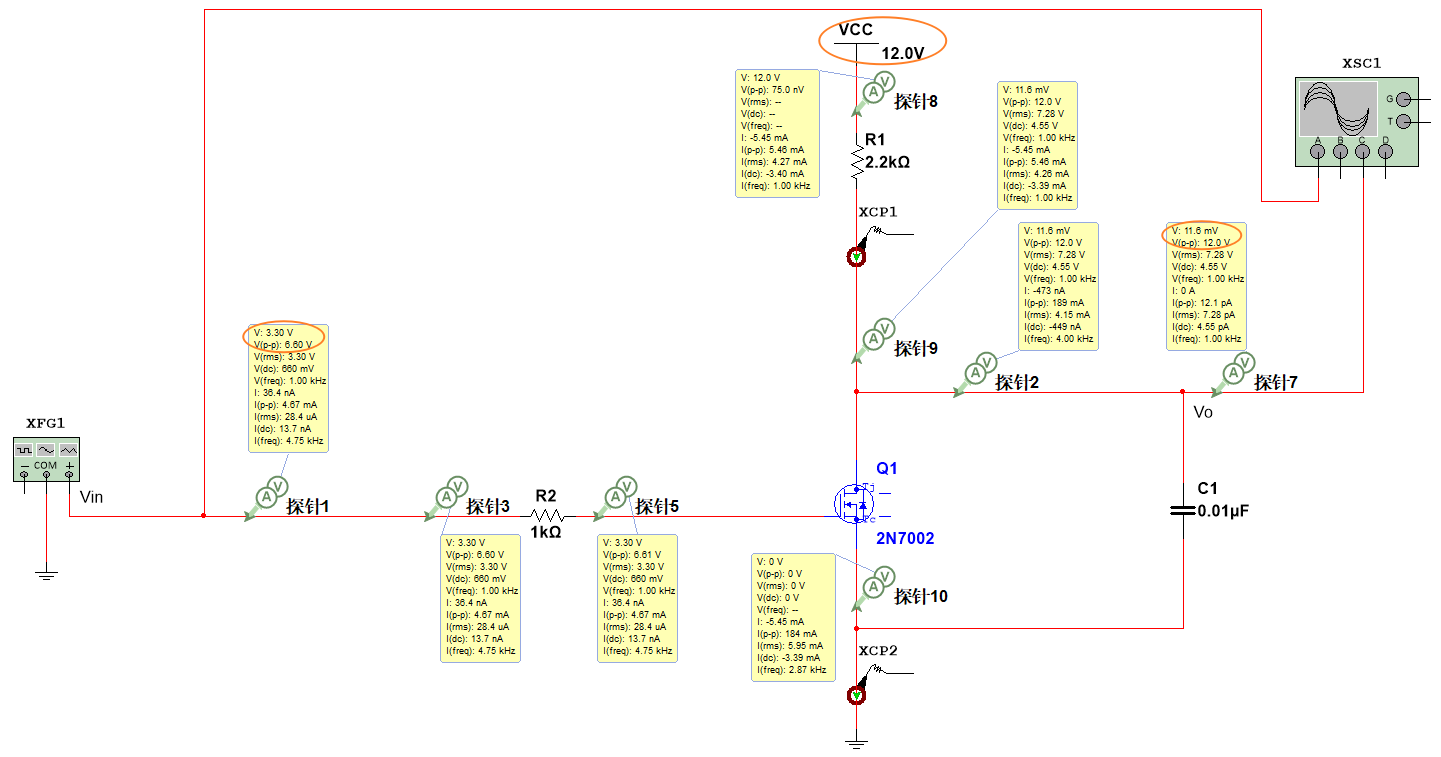

图4（a） MOSFET反相驱动电路-1

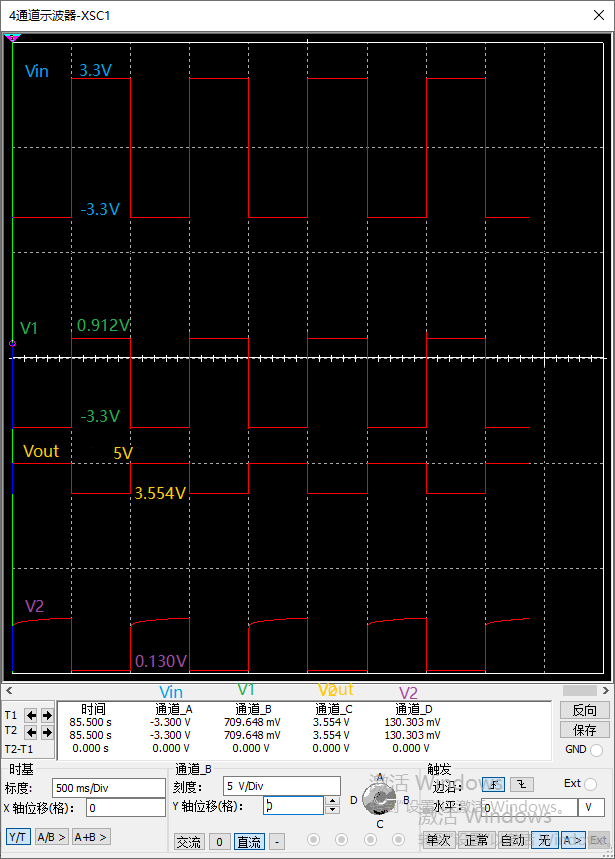

图4（b） MOSFET反相驱动电路-1仿真波形

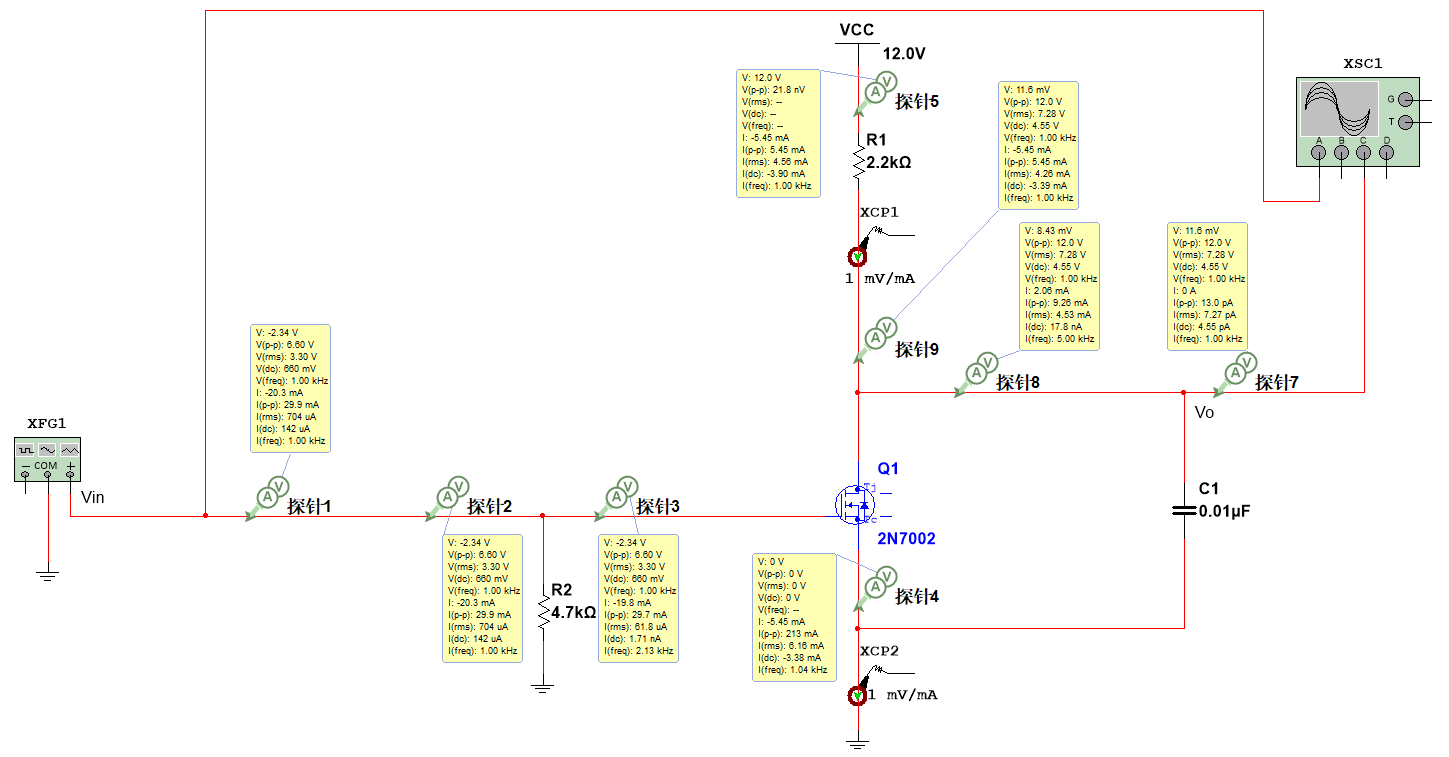

图5（a） MOSFET反相驱动电路-2

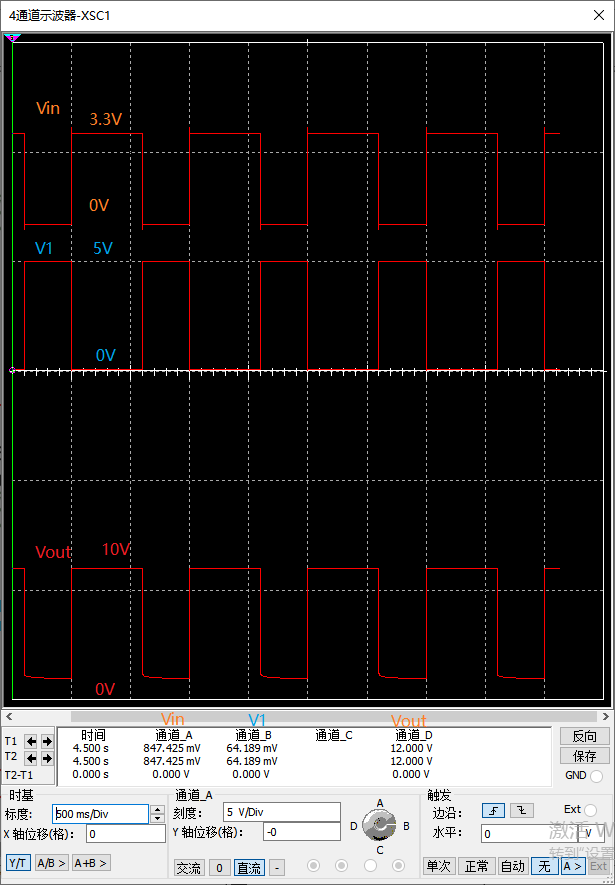

图5（b） MOSFET反相驱动电路-2仿真波形

3.8.2 功率负载驱动电路

采用NPN型三极管驱动直流继电器、白光LED的电路如图6所示，仿真输入波形均如图7所示。图中R1为基极电阻，R2为限流电阻。

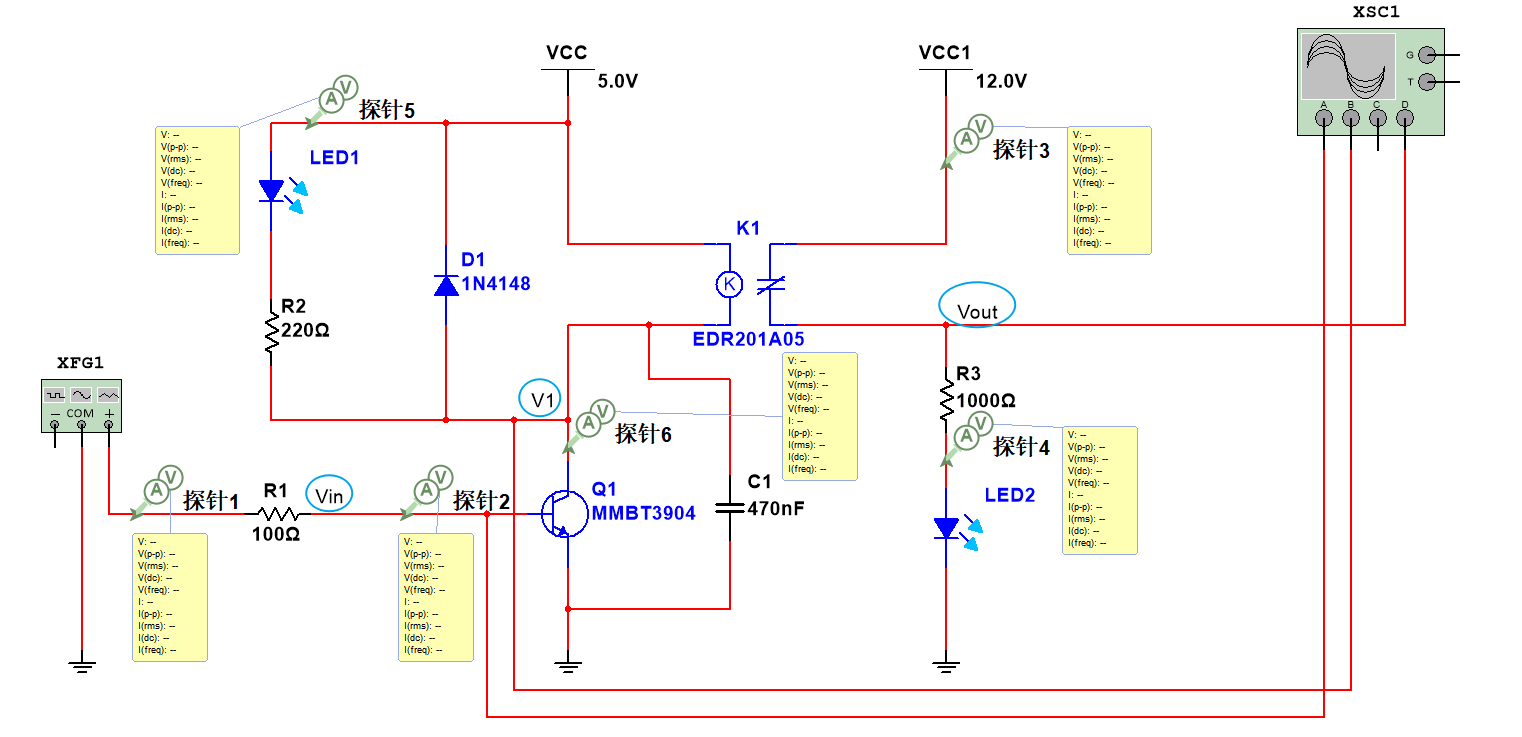

图6（a） 继电器驱动电路

图6（b） 函数发生器输出信号

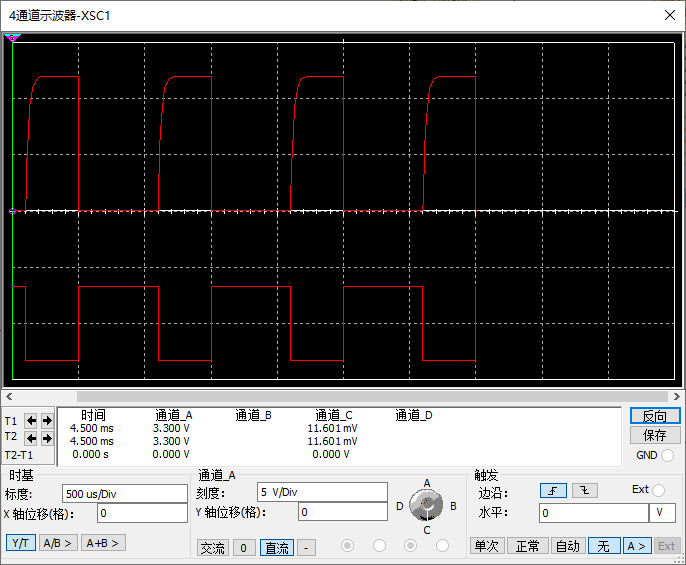

图6（c） 继电器驱动电路的仿真波形

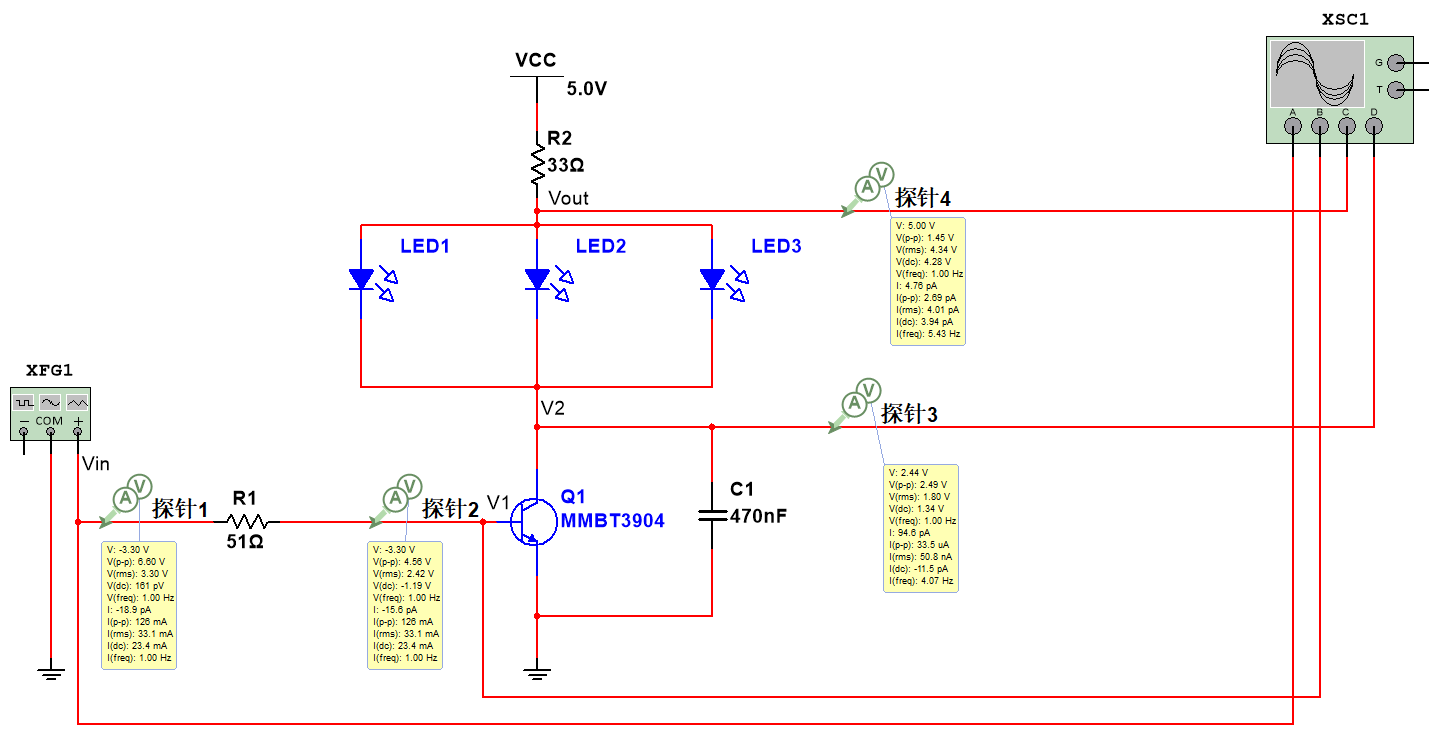

图7（a） 大电流LED驱动电路

图7（b） 大电流LED驱动电路仿真波形

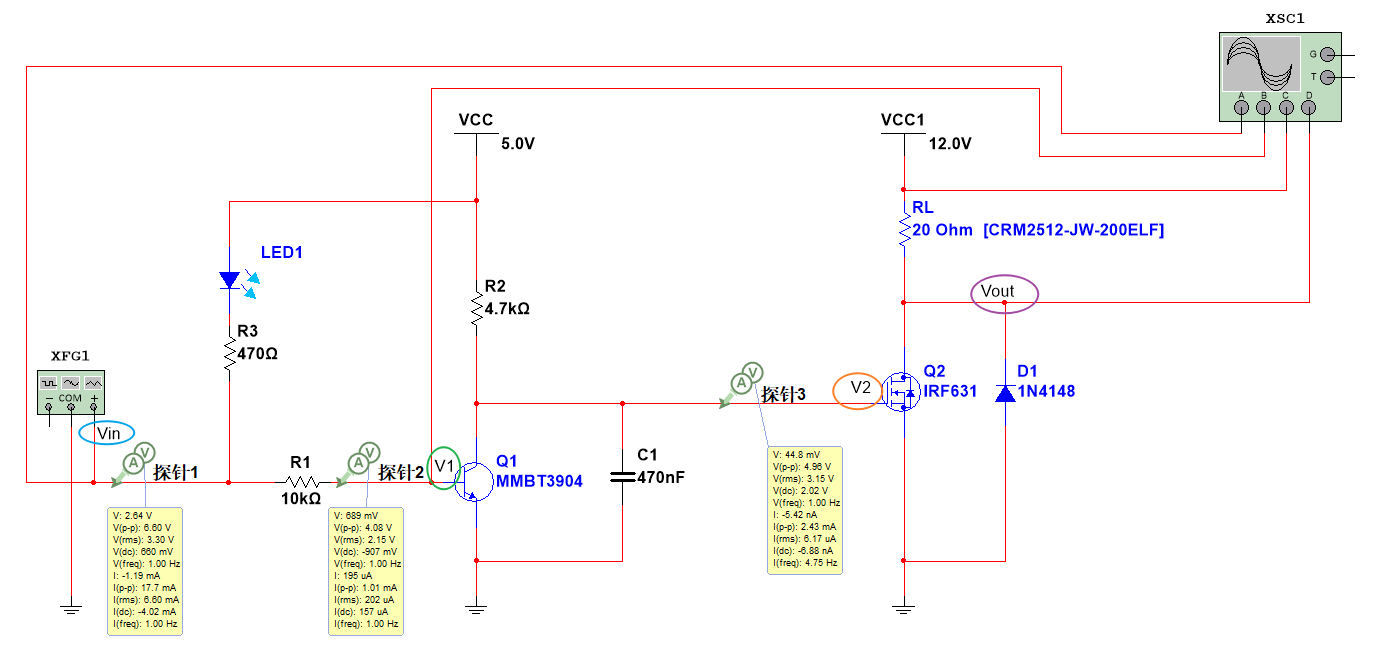

图8（a） 两级驱动电路

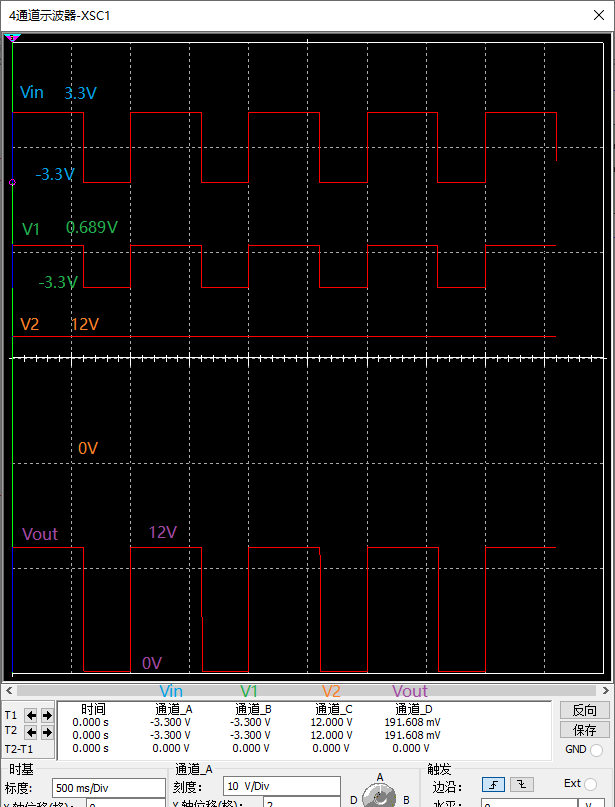

图8（b） 两级驱动电路

提示

对继电器、蜂鸣器等电感性负载元件而言，当线圈绕组在断电时，会产生很大的反向电动势，足以击穿驱动三极管，实际电路中需要在被驱动线圈绕组两端反向并联一只保护二极管，以吸收反向电动势，如图6中的D1所示。

技巧

图6中，当继电器Y1的绕组吸合后，会点亮发光二极管D2，可作为工作状态指示。

图7所示的大电流LED驱动电路不存在反向电动势，因此不需要反相并联保护二极管。

图8为两级驱动电路，以便适应不同的工作电压，D1为保护二极管。

在高电压、大电流的负载驱动电路中，常用达林顿管替代普通的功率三极管。
