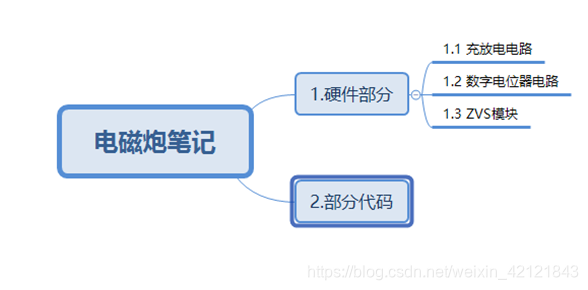

全文框架
1.硬件笔记

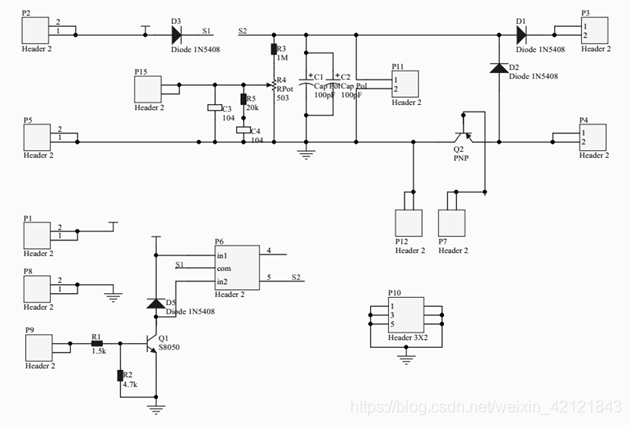

1.1充放电回路
电容充电电路采用继电器对充电电路部分的通断进行控制,放电电路部分通过70TPS12单向可控硅对电路开关进行控制。由此实现单片机对各部分开关的控制,
D2作用为释放线圈多余能量。
三极管Q1放大输入信号,使其能驱动继电器
1.2 数字电位器电路
数字电位器用于控制ZVS的电压输出大小

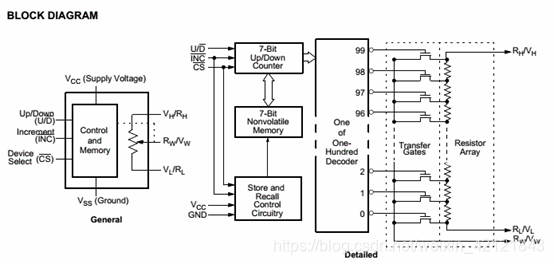

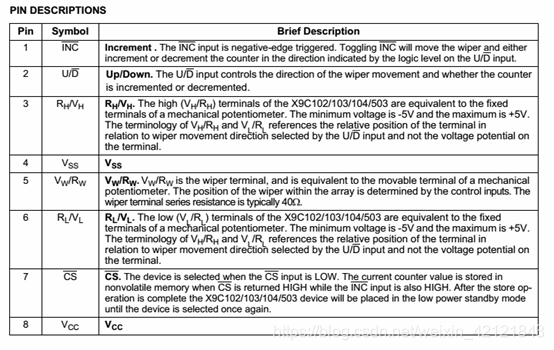

芯片资料:(控制程序在后面)

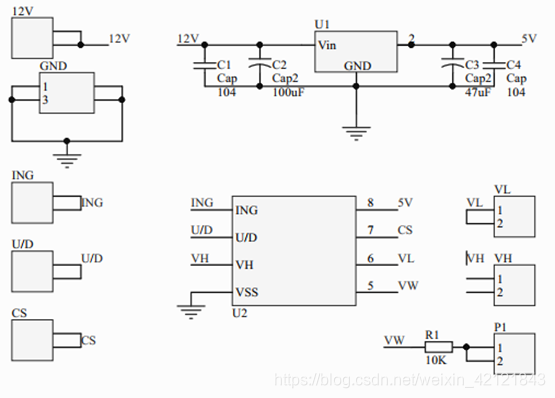

数字电位器选用具有100抽头的X9C503芯片,可调电阻范围为0-50k欧,可以通过单片机调节数字电位器进而对ZVS升压模块输出电压进行控制,电路图如图 所示。
1.3 ZVS模块
原理:
它通常被用于产生高频正弦波的场合,电磁炮中这个电路可用于逆变升压,整流后的高压电可以给电容充电。
这里有一个简化版的ZVS,以说明其原理。
当电源电压作用于 V+,电流开始同时通过两侧的初级并施加到 MOS 的漏极(D) 上。电压会同时
