前言:对于一个FPGA项目,往往要进行多次设计,也会对管脚有多次约束,下面介绍几种quartus中常见的管脚约束方式。
1.直接配置方式

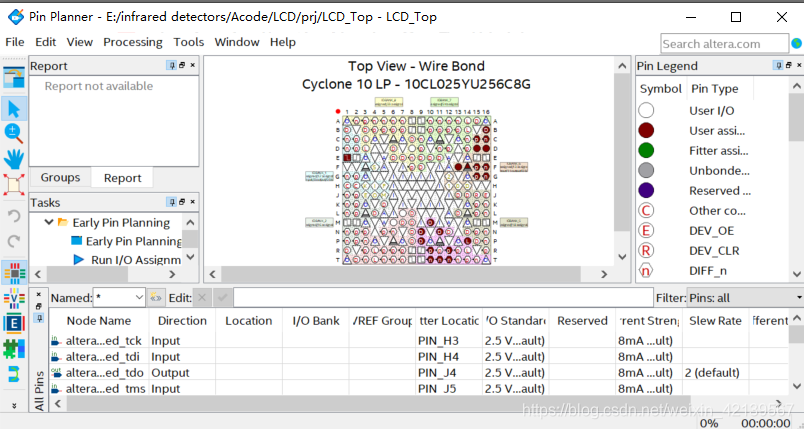

点击quartus上方assignments选择pin planner,会出现下列界面,在此根据设计手册分配引脚,此方法对于引脚数量较多的设计,比较麻烦。
2.tcl或csv文件

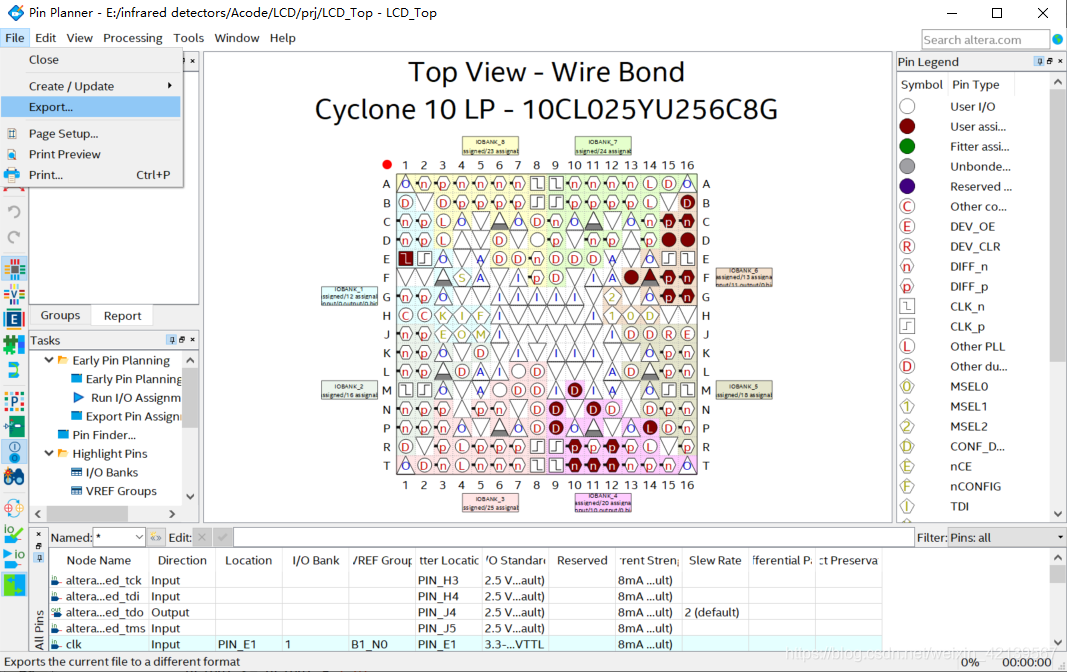

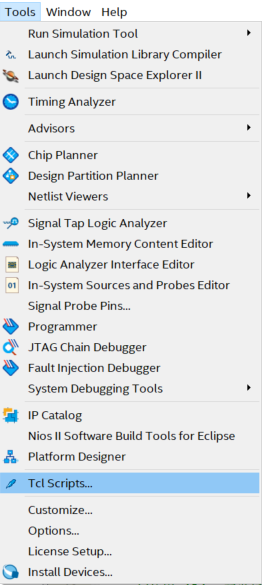

当一次工程分配好引脚后,在引脚分配界面选择file–>export,保存类型选择csv或tcl。在下次加载时,在assignments中选择import assignments,选择csv文件,或在tools中选择tcl scripts加载tcl文件。同时可在csv文件或tcl文件中编辑自己需要修改的引脚约束,再加载。
3.qsf文件配置

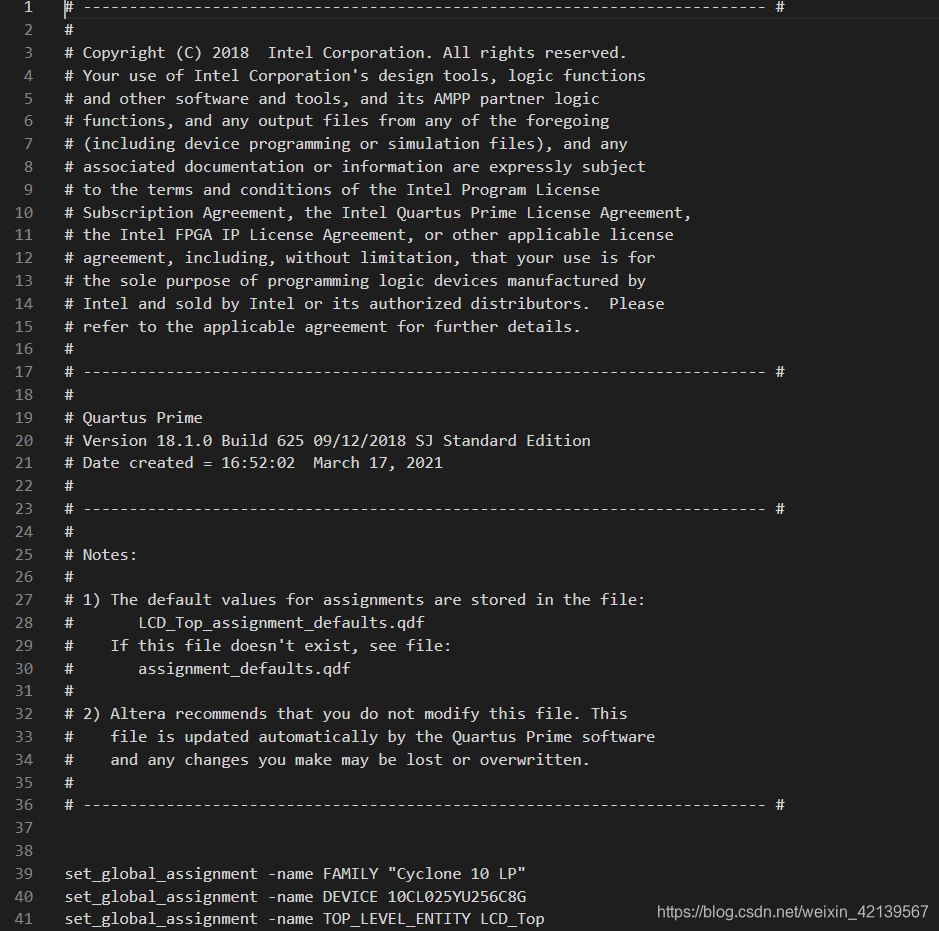

verilog文件编译后,在工程文件夹里会包含qsf文件,包含了quartus工程中的所有约束。同样可通过assignments–>import assignments加载。
