前言

原始的DDPM开启了图像生成的新方式，一个问题也随之出现，它无法控制生成的图片，虽然之后有类似CLIP的多模态大模型可以通过文本提示构建图片。但仅仅通过提示词很难精确地控制画面的布局、姿态、元素等。生成匹配的结果需要大量的尝试，也即我们说的“抽卡”。本文作者考虑是否有一个方法对结果进行控制，比如绘画师的草图，深度图，人体姿态图等。

ControlNet原理

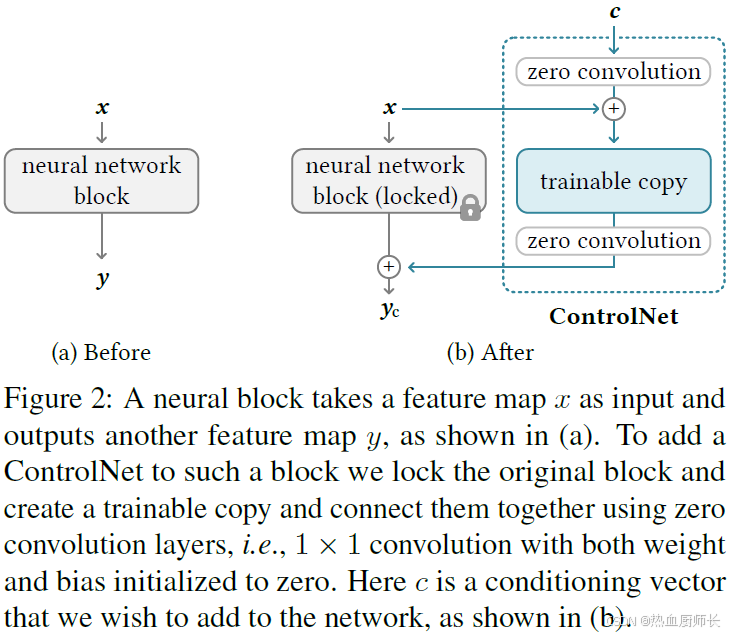

从上图中可以看出，原始的Block是串行的结构， $x$ 作为输入， $y$ 是输出，而ControlNet则是从原始模型中新增一条旁路出来，将权重拷贝过来，同时在输入和输出的位置，加上两层全零初始化的卷积。而原始的权重是锁住的，其实本质上不参与训练。这样设计的好处有两点：

全零卷积：不会破坏原始Stable Diffusion模型的从大规模数据集的中学习到的特征
拷贝权重：从原始模型的基础上学习

可以看到，这两个设计是相辅相成，互相制约。

关于全零卷积会不会导致梯度消失，发生权重一直不更新的问题。我一开始也有这样的疑问，可能也是很多人问了作者同样的问题，作者在ControlNet的代码仓里也有写相关的FAQ，具体推导：

Zero Convolution Layer的初始权重 $W$ 和偏置 $b$ 都设为零：
$W = 0, b = 0$
因此，初始时他的输出 $y$ 为：
$\cdot x + b = 0 \cdot x + 0 = 0$
在神经网络中，梯度是通过 链式法则 计算的。假设损失函数为 $L$ ，我们需要计算 $L$ 对权重 $W$ 的梯度， $\frac{\partial L}{\partial W}$ 。反向传播时 $\frac{\partial L}{\partial W}$ 的计算公式为：
$\frac{\partial L}{\partial W} = \frac{\partial L}{\partial y} \cdot \frac{\partial y}{\partial W}$
其中：
$\frac{\partial y}{\partial W} = x$
因此：
$\frac{\partial L}{\partial W} = \frac{\partial L}{\partial y} \cdot x$
可以看到，梯度 $\frac{\partial L}{\partial W}$ 并不直接依赖于 $W$ ，而是依赖于 $\frac{\partial L}{\partial y}$ 和 $x$ ，损失函数对输出的求导不会为零（除非预测和实际完全一样），输入 $x$ 更不可能为零。所以实际上在权重更新完一次之后，Zero Convolution Layer就不会为全零了

网络结构

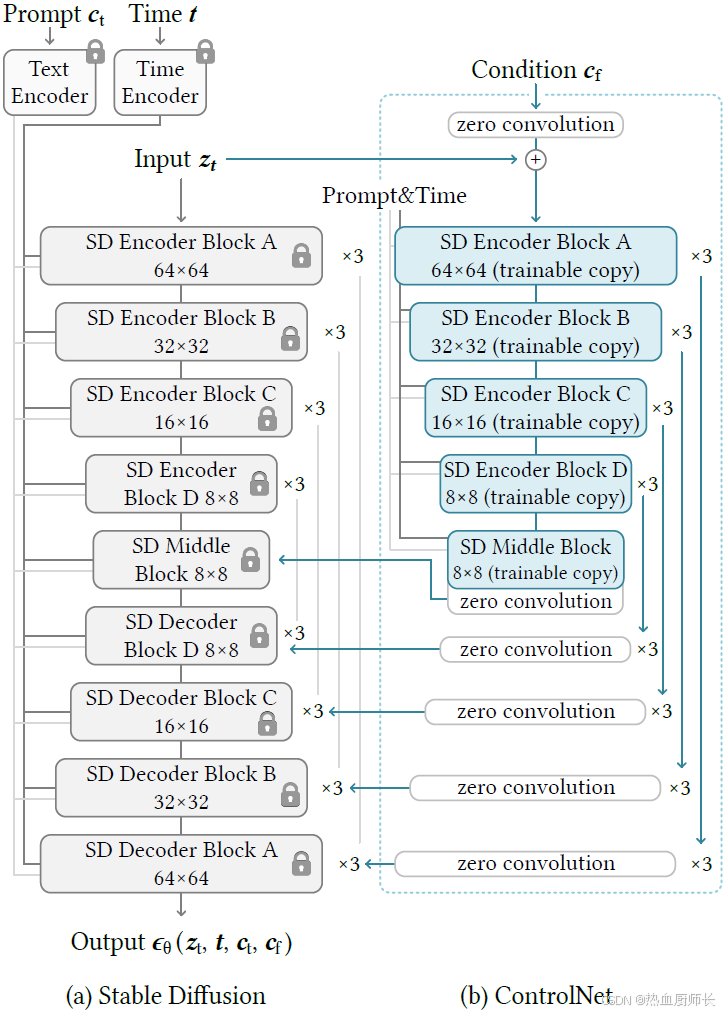

整体的网络结构如上图所示，作者是以Stable Diffusion作为baseline。只拷贝Encoder部分，Decoder部分用零卷积初始化。原始输入是512 x 512分辨率下的，经过一个4层的小型卷积网络，进行下采样到64 x 64分辨率下进行扩散。

因为Stable Diffusion部分的权重是锁住的，所以它只提供前向推理结果。只有ControlNet部分需要训练。实际训练过程中，在A100（40GB）上，只会多23%的GPU内存占用，34%的时间消耗。

训练阶段

损失函数为：

这里 $z_t$ 代表带有噪声的图像， $t$ 为时间步， $c_t$ 是文本引导词， $c_f$ 是任务相关的特定条件，即ControlNet输入。

作者还提到，训练过程中，会抹除50%的提示词信息。这种方法提高了ControlNet主动识别输入条件图像中的语义（例如边缘、姿势、深度等）的能力。

另外论文中还发现了一个有趣的现象。模型不是逐渐学会控制条件的，而是突然之间学会的。

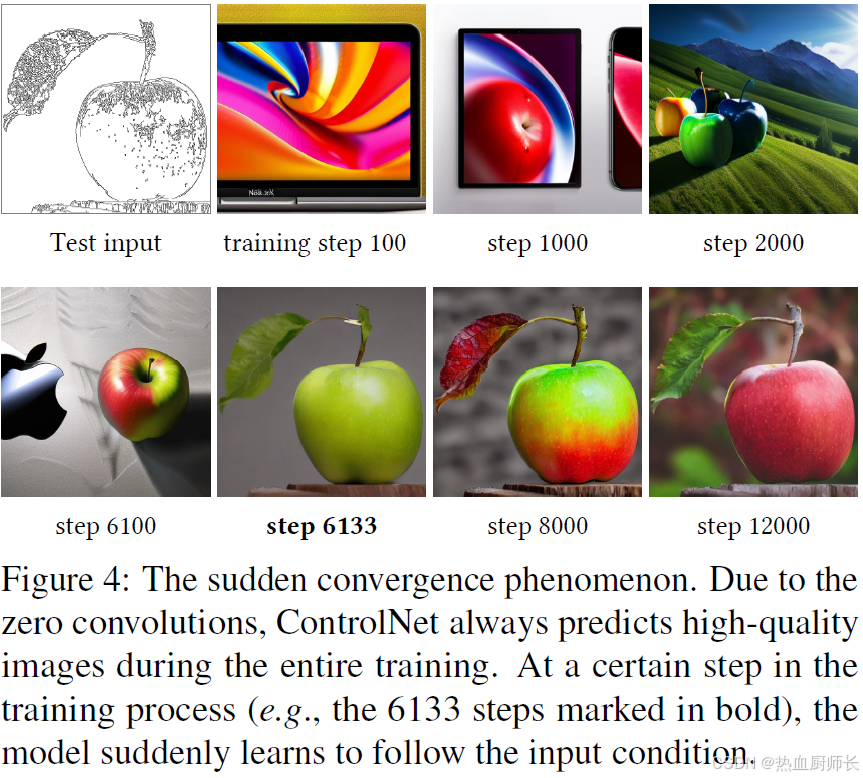

如上图所示，ControlNet的输入是一个苹果植物，而在刚训练60K个step左右都还是苹果笔记本电脑。在6133个step时，模型就突然学会了。对于这个现象，作者在其个人博客上也解释为模型陷入了局部最优。推荐的解决方法是，在算力允许的情况下，扩大batch size，然后从头开始训练，不过一般增大到256之后，再增大也没什么影响了。

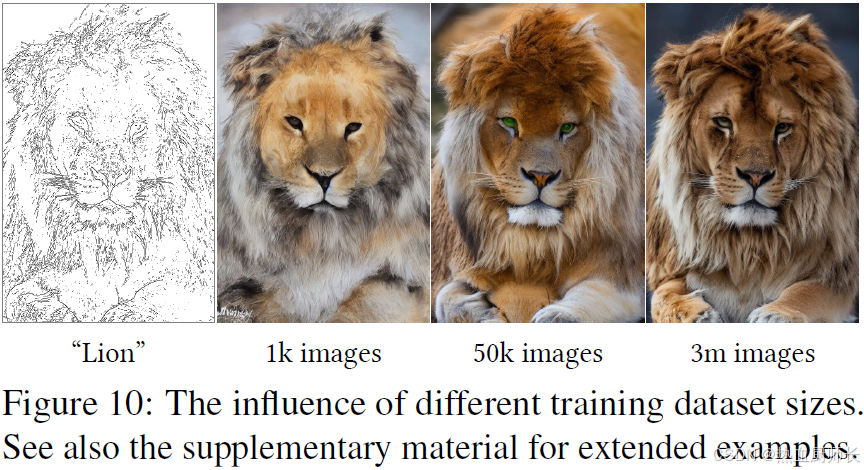

另外，文中还提及了，数据集大小对最终生成结果的影响。可以看到，数据集数量越大，其生成结果更精细。当然，这也是深度学习大力出奇迹的常态了。

推理阶段

Classifier-free guidance resolution weighting

Stable Diffusion依赖于一种称为无分类器引导（Classifier-free guidance）的技术来生成高质量图像。关于这部分，可以看看之前博客的讲解。

CFG的公式为：
$\epsilon_{prd} = \epsilon_{uc} + \beta_{cfg}(\epsilon_c - \epsilon_{uc})$
$\epsilon_{prd}$ 代表模型最终的输出， $\epsilon_{uc}$ 代表模型unconditional output（即纯噪声 + 无引导词的生成结果）， $\epsilon_c$ 代表带引导条件的输出（可以是提示词或ControlNet）， $\beta_{cfg}$ 是可以调整的超参数。当控制图像通过ControlNet添加进条件图像时，它是可以被同时加到 $\epsilon_{uc}$ 和 $\epsilon_c$ ，或者只加入到 $\epsilon_c$ 中。

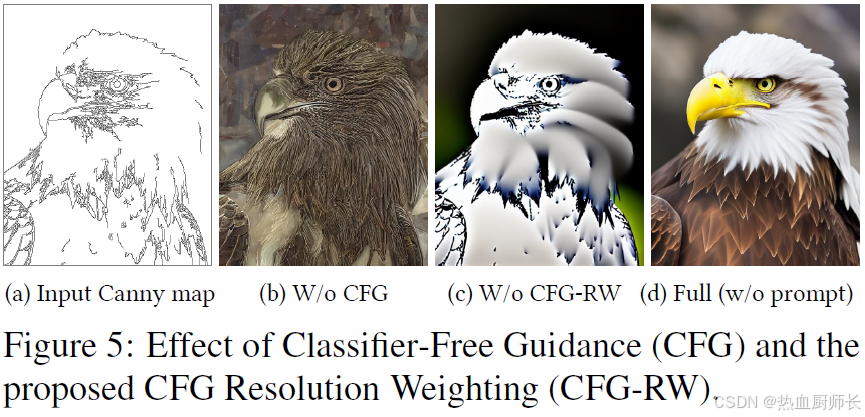

下图中(a)是输入的Canny，当没有提示词的时候，无论是 $\epsilon_{uc}$ 还是 $\epsilon_c$ ，其guidance作用完全失效。如下图(b)，但是如果只用condition，可能又会让指导过于强烈，如下图(c)所示。

Resolution weighting是指在生成过程的不同分辨率层级上，根据实际需要调整每个分辨率层级的权重，从而影响生成过程中的图像细节和结构。这种加权方式有助于生成过程中更好地平衡细节与全局结构。

例如，假设你有一个多分辨率生成的扩散模型（如在训练过程中从低分辨率到高分辨率逐步生成图像），你可能会对每个分辨率阶段赋予不同的权重。低分辨率阶段可能更多关注大致结构，而高分辨率阶段更多关注细节，因此在低分辨率阶段可能使用较小的权重，而在高分辨率阶段使用较大的权重。

将 Resolution weighting 与 Classifier-free guidance 结合在一起的想法是，在每个分辨率阶段应用不同的引导强度。这样可以让低分辨率阶段（关注全局结构）和高分辨率阶段（关注细节）根据其重要性，灵活地引导生成过程。

作者的解决方法是，首先将条件图像给到 $\epsilon_c$ ，并且根据每个block的分辨率 $h_i$ ，得到 $w_i = 64 / h_i$ ，Stable Diffusion和ControlNet之间的连接乘上一个系数 $w_i$ ， $i^{th}$ 是每个block的编号。通过减少CFG guidance的强度，可以得到更好的结果，如图(d)。

Composing multiple ControlNets

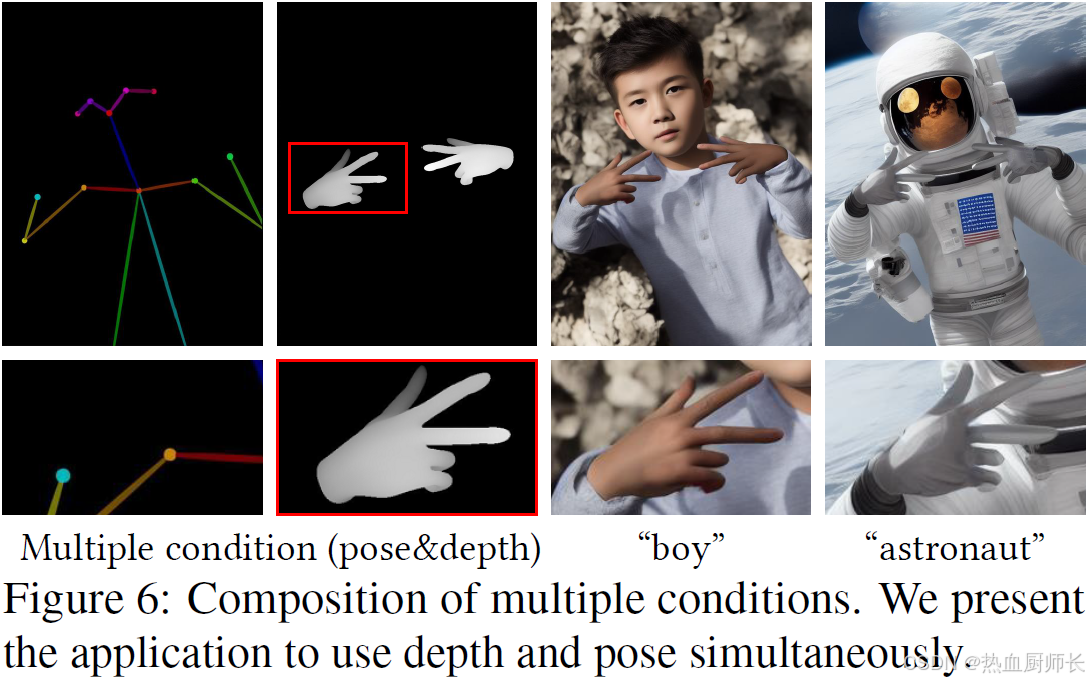

在推理时，可以将多个ControlNet组合在一起使用，如上图所示，将Pose和Depth组合一起生成的结果。

Strength, Start, End

在实际使用时，还有Strength, Start_Percent, End_Percent的三个参数可以设置：

Strength：控制ControlNet对生成结果的影响强度，Strength=0时，ControlNet完全不起作用，，生成结果完全由主模型决定。Strength=1时，ControlNet的影响最大，生成结果会严格遵循 ControlNet 的引导
Start_Percent, End_Percent：控制ControlNet在扩散时生效的时间段，一般是组合使用的。Start_Percent = 0，End_Percent = 0.5时鼓励模型在一开始遵循ControlNet的条件，而后续填充的部分更遵循Stable Diffusion生成。

More Trick

更多的技巧和使用建议，作者有在其Github的issue中提及，写的也很详细。这里就不展开讲解了。

总结

ControlNet是一种神经网络结构，但他没有提出全新的结构。反而是利用现有的技术，对其进行小小的改动，使得用户可以对图片进行更精准的控制。甚至在训练时，其训练数据可以直接使用现有的图文对进行训练，例如Canny，Hough Line等，都可以用现有的OpenCV直接生成对应的输入图。人工标注的部分非常少。所以作者其实只用了非常少的成本就获得了比较好的结果，不愧是获得了ICCV 2023最佳论文奖的论文。
