正点原子战舰开发板---串口调试（硬件调试的一点经验吧）

1、为什么需要串口调试？

因为自己在设计电路画板子的时候，很多时候都要用到串口，比喻语音模块，蓝牙模块等等。

2、硬件原理图明明是对的，程序也改了，但是用串口printf效果就是不出来，应该怎么办？

（1）在开发板上验证代码，我这里用的是正点原子战舰的开发板，我程序中用的是串口3，将已经写好的串口3 的代码下载到开发板中，直接printf，打开串口监视软件，查看是否能接受到单片机发送的数据，若能接受到说明RX在程序中设置正确。

（2）仅仅验证可以printf接受到数据还是不够的，还要验证单片机能否收到上位机的数据

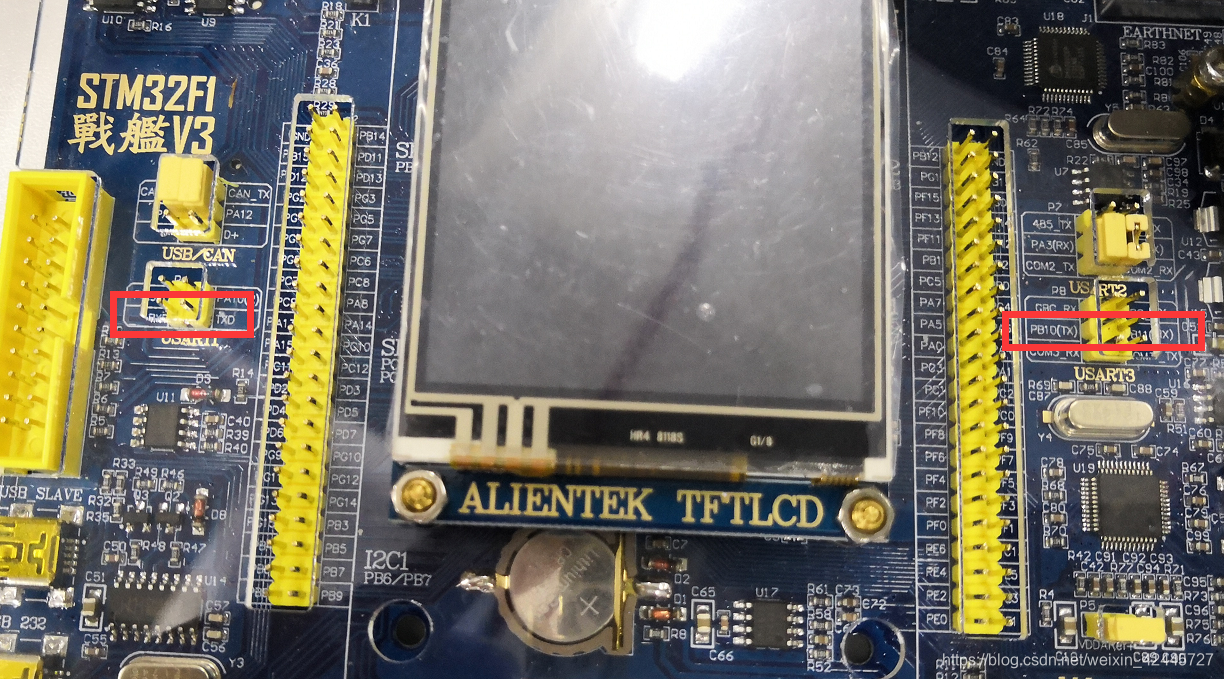

注意在用战舰开发板验证代码的时候，要设置板子上的跳线，把串口3的RX、TX跳接到CH340的TX、RX上。注意这个细节！

3、在开发板上验证了代码的正确性之后，再将这个代码下载到自己设计的板子上，这时再不出现效果，就说明不是软件的问题了，就去查看硬件电路设计的问题，若确定设计没有问题，就去查焊接的问题（其实很多时候都是焊接的问题，因为原理图都是抄的，已经验证了好多次）
