S7 200 smart模拟量应用介绍

200 smart模拟量应用介绍

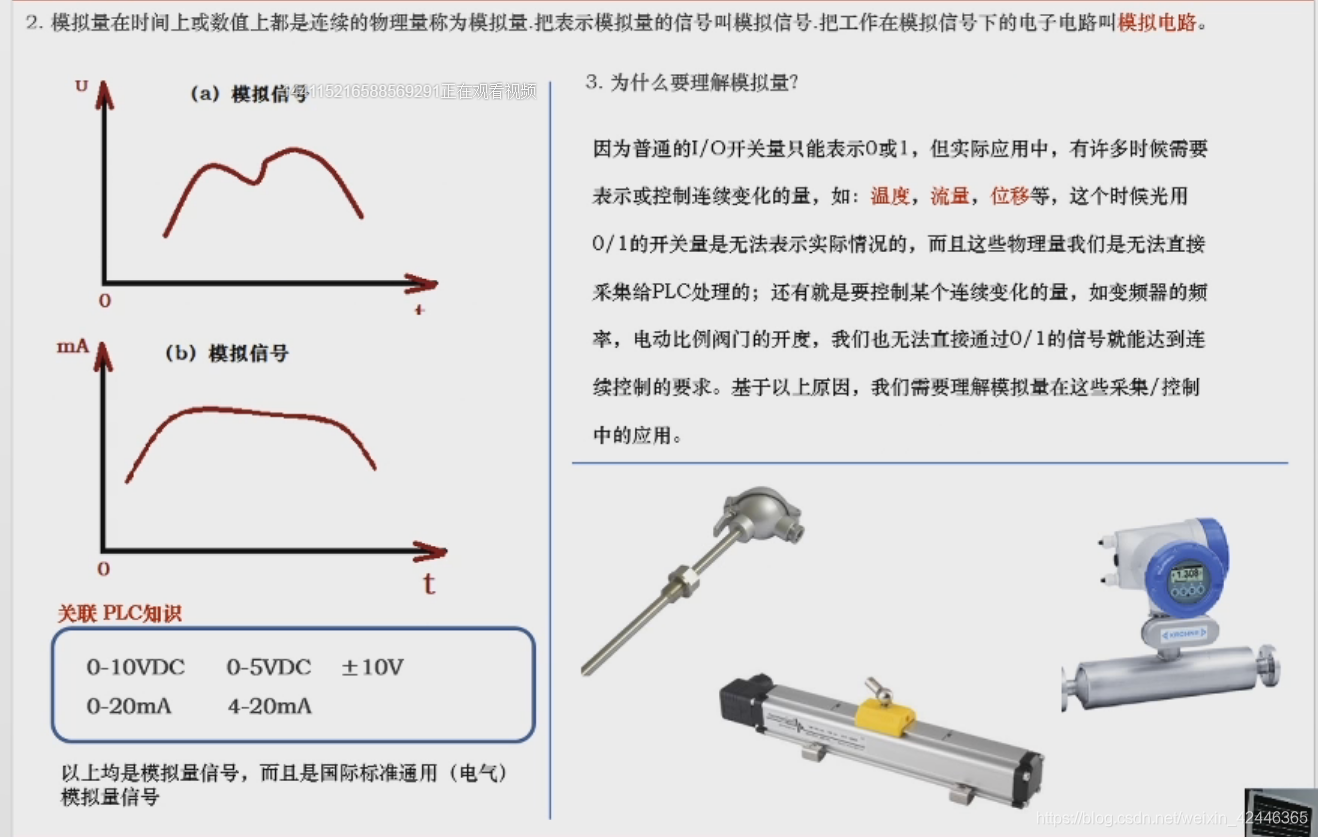

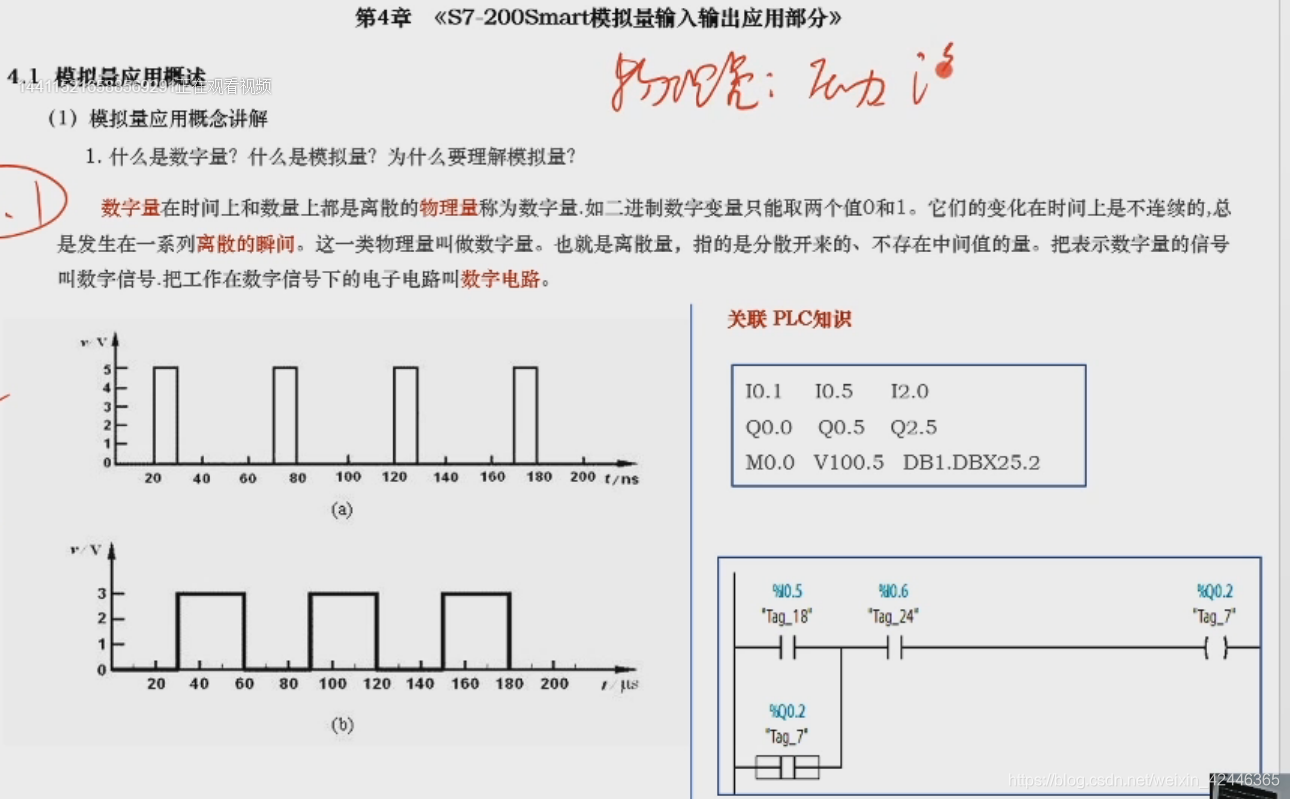

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

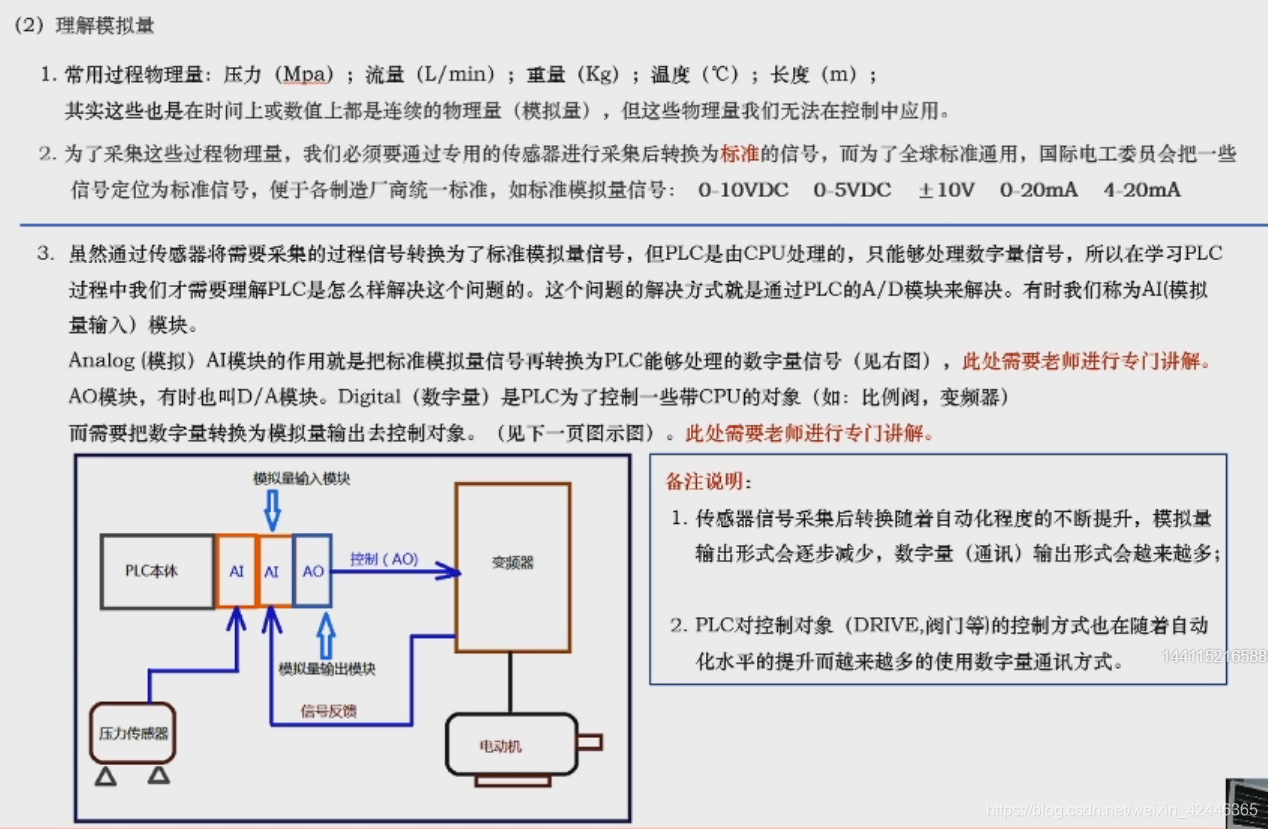

模拟量输入

在这里插入图片描述
如何让工程物理量(流量、压力)数据能让CPU进行处理
温度30-80°C—>传感器检测—>电信号—>模拟量输入模块(A/D模块,将模拟量信号转化为数字量信号)—>CPU
要是传感器有变送功能就能将检测到的物理量信号转变成国际标准的电信号的模拟信号

模拟量输出

PLC可以输出模拟量对变频器和伺服进行控制,变频器和伺服有模拟量输入接口
CPU—>模拟量输出模块(D/A模块,将数字量转化为模拟量)—>变频器

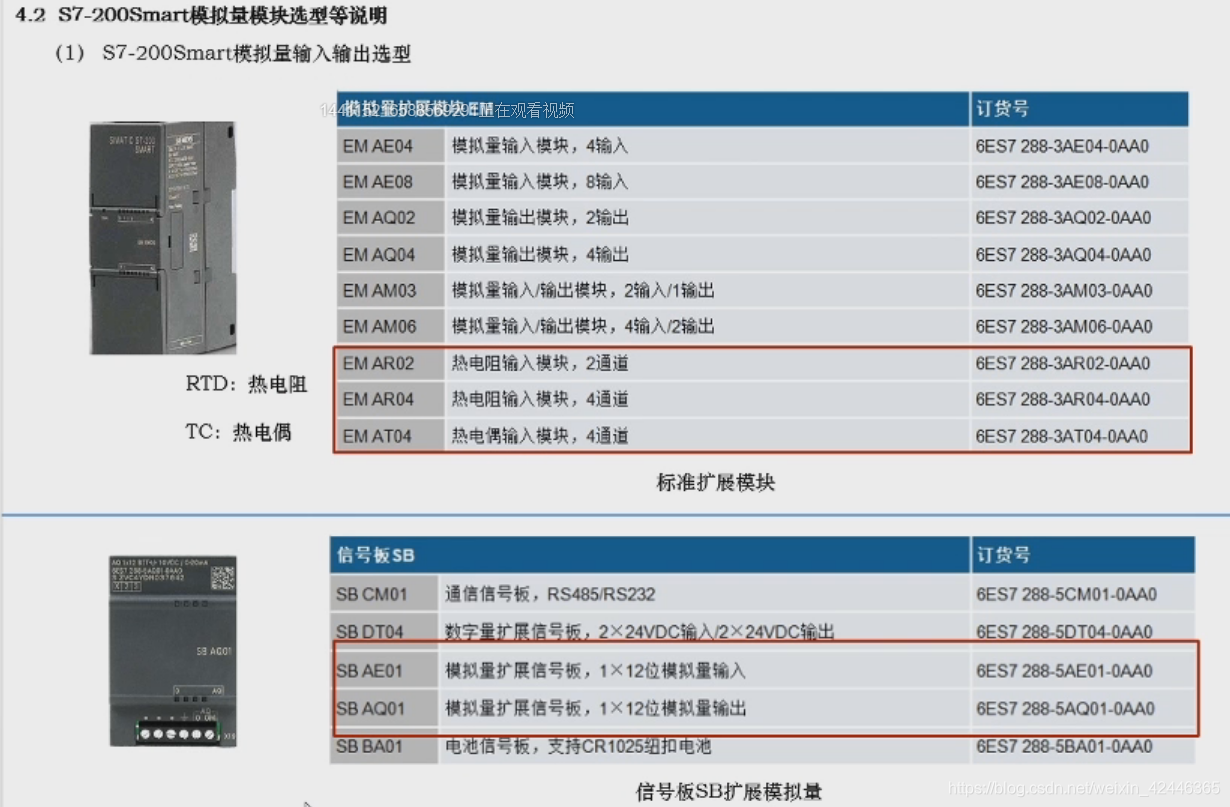

模拟量输入输出举例在这里插入图片描述

在这里插入图片描述

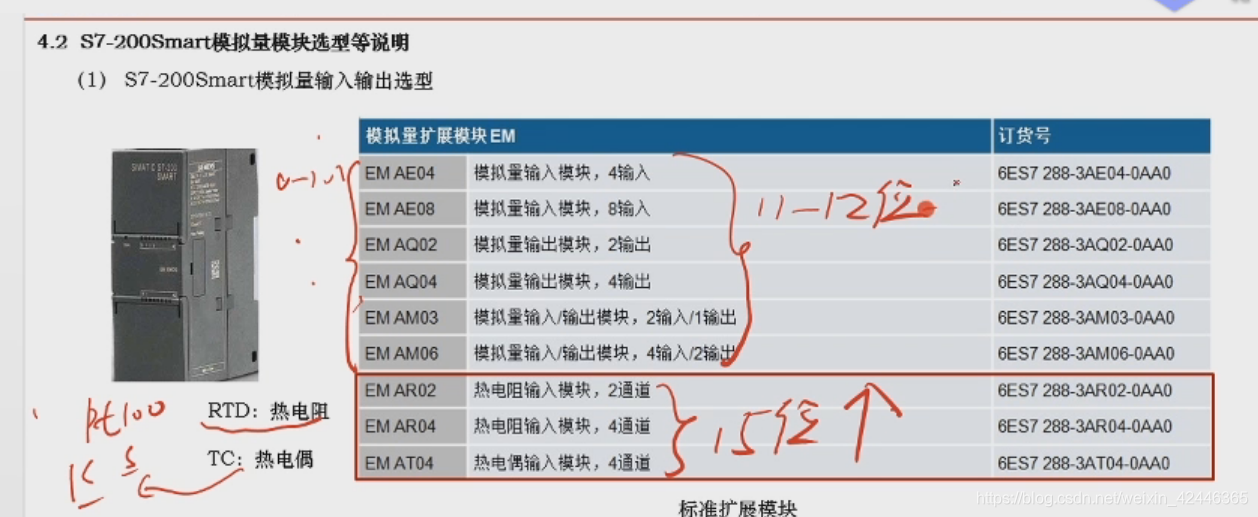

热电阻输入模块、热电偶输入模块可直接接温度传感器,不用接变送器
在这里插入图片描述

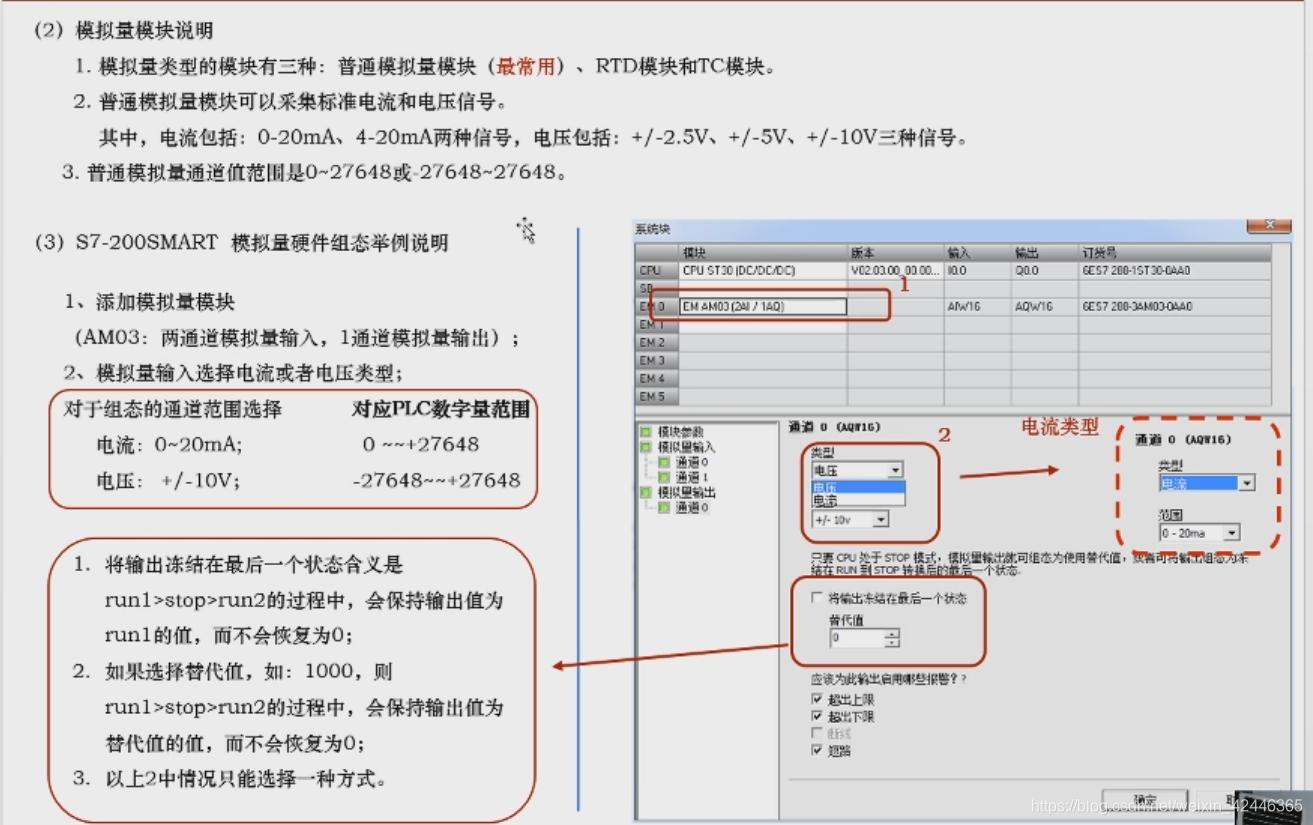

AIW16就是0-27648的数据变化

在这里插入图片描述
在这里插入图片描述

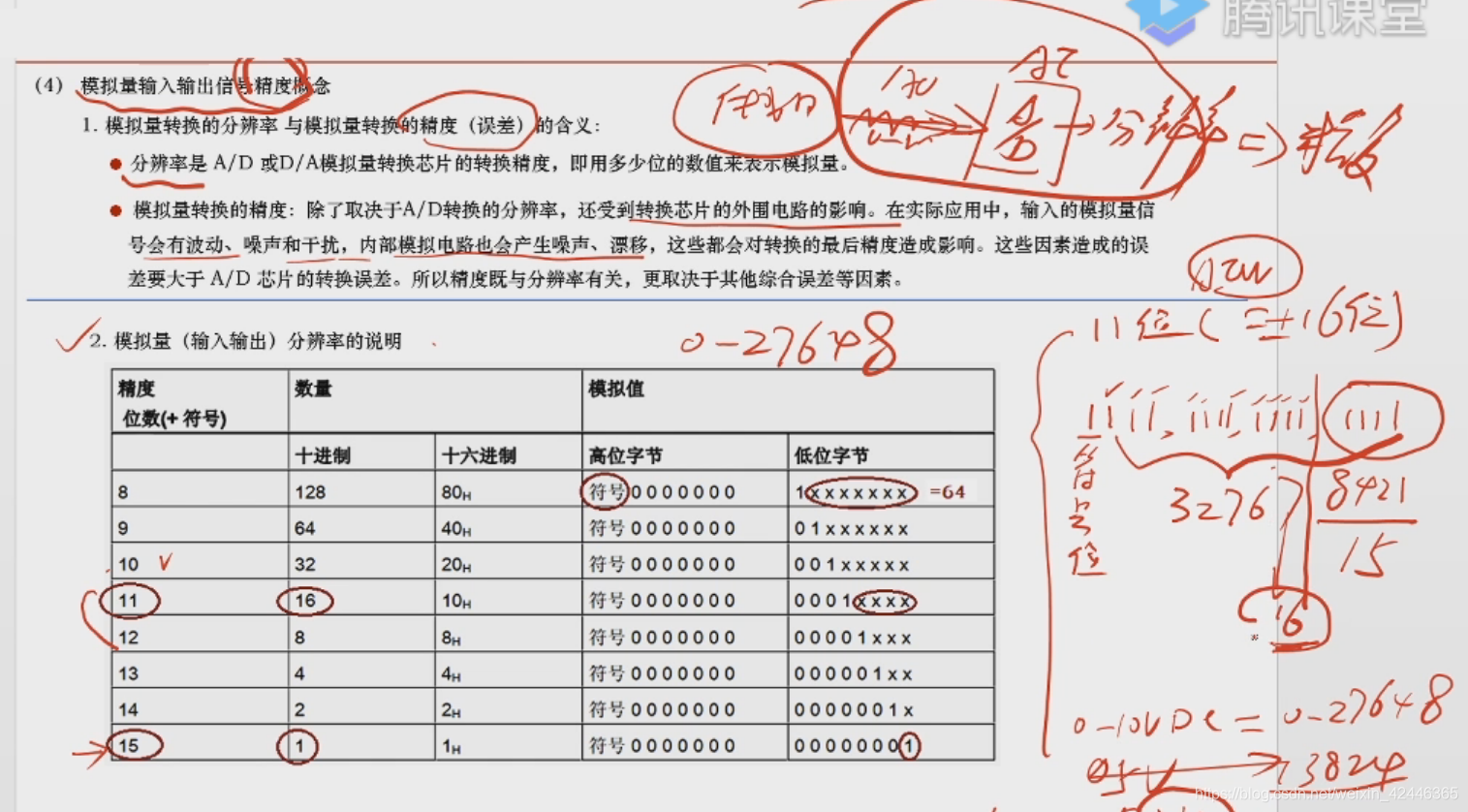

精度是受很多因素的影响

11位的精度意味着除了符号位的后11位数的变化才会变化,8421这四位的变化不会导致变化,变化大于15才会发生变化

15位精度意味着只要变化了就会变化

在这里插入图片描述
