FPGA 设计算法篇 —— 格雷码编解码原理及实现

前言：在这篇文章中FPGA 设计时序篇 —— 跨时钟域问题及解决方法提到格雷码在跨时钟域的应用，本篇作为对该篇文章的补充，详细介绍格雷码的编解码原理及语法实现。

一、格雷码简介

格雷码，即 Gray code。由于自然二进制码在相邻数据之间可能存在多个bit的变化，比如8和7对应的4bit二进制码分别为：1000，0111，当寄存器的输出在这两个数据简跳转的时候，寄存器的每一位都会发生变化，从而造成不稳定态。

为了解决上面的问题，出现了格雷码编码规则。在格雷码中，所有相邻两数据的二进制表示中只有一位不同。下表为 4bit 自然二进制码，格雷码对应关系。

十进制	二进制	格雷码
0	0000	0000
1	0001	0001
2	0010	0011
3	0011	0010
4	0100	0110
5	0101	0111
6	0110	0101
7	0111	0100
8	1000	1100
9	1001	1101
10	1010	1111
11	1011	1110
12	1100	1010
13	1101	1011
14	1110	1001
15	1111	1000

二、格雷码编、解码方法

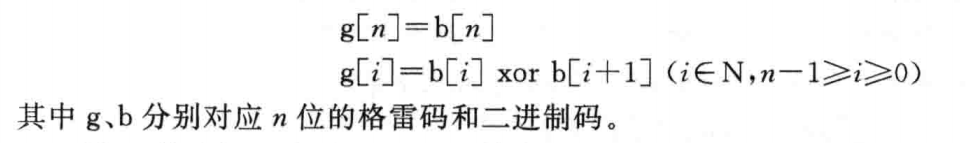

1.编码：将自然二进制码转化为格雷码。方法是从自然二进制码的最低位起，将每一bit位 与 左边bit位进行异或运算，最高位不变，公式如下：

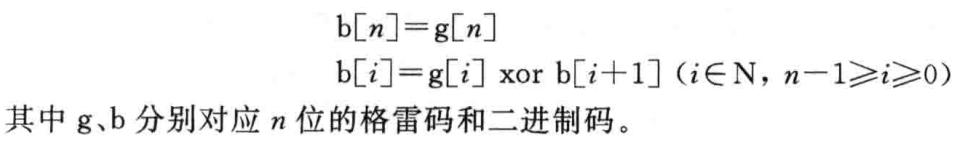

2.解码：将格雷码转化为自然二进制码。方法是从格雷码的左边第二位起，将每一bit位 与 左边解码后的bit位进行异或运算，最高位不变，公式如下：

三、格雷码语法实现

原理方法如上述，但怎样才能在语法中快速实现呢？

1.首先看编码，实际也就是将自然二进制码A向右移一位变成B（右移后高位补0），再将A与B进行以异或运算，而异或运算在FPGA中是最基本的运算，非常容易实现。

接下来分析一下：右移后最高位是否能实现算法。前面提到，编码时最高位保持不变，B的最高位现在为0，当A的最高位为0时，0与0异或的结果为0，满足最高位保持不变；当A的最高位为1时，1与0异或的结果为1，满足最高位保持不变。

奈斯！

代码如下：

module Bin2Gray
#(	parameter DataWidth = 4
)
(	input  [DataWidth-1：0] iBinary,
	output [DataWidth-1：0] oGraycode
);

assign oGraycode = (iBinary >> 1) ^ iBinary;

endmodule

2.接着看解码

module Bin2Gray
#(	parameter DataWidth = 8
)
(	input  [DataWidth-1：0] iGraycode,
	output [DataWidth-1：0] oBinary
);

assign oBinary = {	 iGraycode[7],
					^iGraycode[7:6],
					^iGraycode[7:5],
					^iGraycode[7:4],
					^iGraycode[7:3],
					^iGraycode[7:2],
					^iGraycode[7:1],
					^iGraycode[7:0],
};

endmodule

这里牵涉到一元约简运算，需要注意下。
