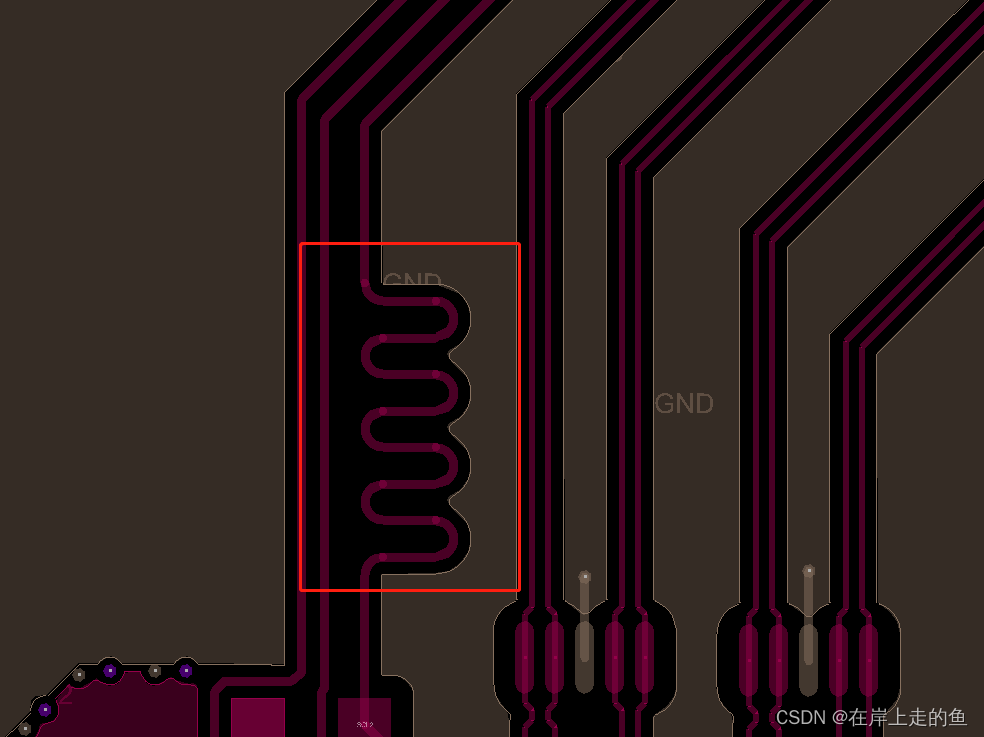

利用蛇形走线让走线等长
蛇形走线说明
Allegro画PCB时,有时差分对等高速信号需要只有等长处理,这时一般情况下我们需要做走线蛇形处理,通过蛇形处理就能让线与线之间保持相对一致的长度,这样有利于信号的稳定传输。
蛇形走线操作步骤

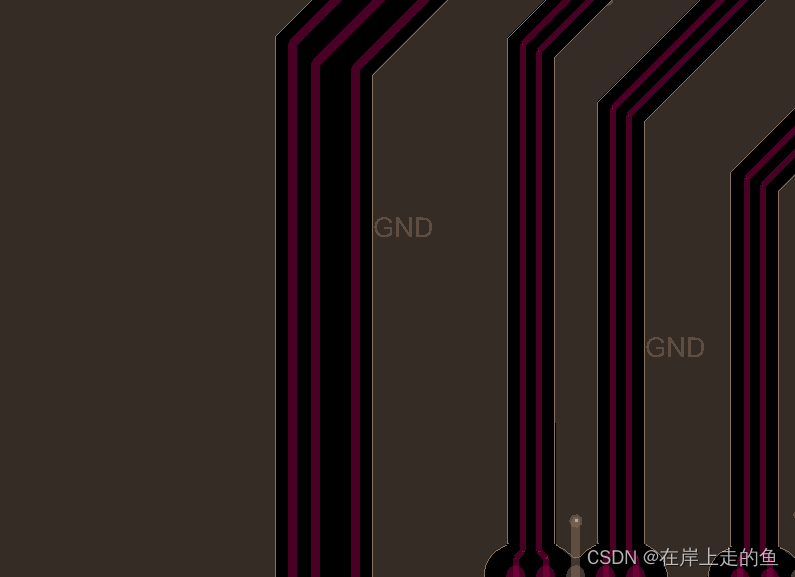

1、先将线路走线画好,如下图所示:
2、点击左侧工具栏蛇形走线图标,如下图所示:

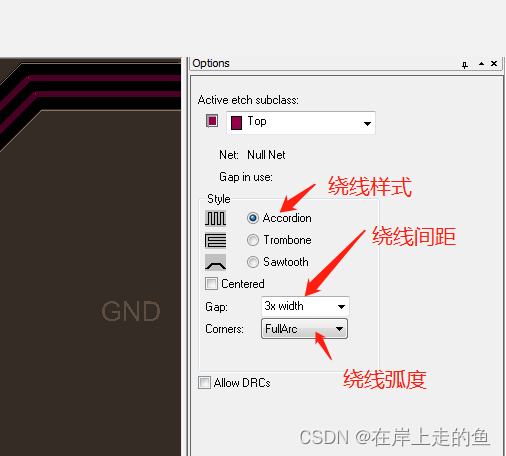

3、右边Options里面设置蛇形走线的样式和绕线间距等,一般按照下图设置就可以了,如下图所示:
4、点击需要蛇形走线的走线,往一个方向拖拽就可以生成蛇形走线了,生成蛇形走线后入下图所示:
