中间继电器和1200PLC接线

最新推荐文章于 2023-07-14 18:11:48 发布
最新推荐文章于 2023-07-14 18:11:48 发布
阅读量3.8k 收藏 10
点赞数 4
分类专栏： Electrical System PLC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xingmeng416/article/details/109399070
版权
本文介绍了如何通过1200PLC的输出IO连接中间继电器，来控制不同数量和电流负载的设备。详细说明了中间继电器的接线方法，包括8脚、11脚和14脚的不同触点配置，以及其对应的负载能力和电源要求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

接线

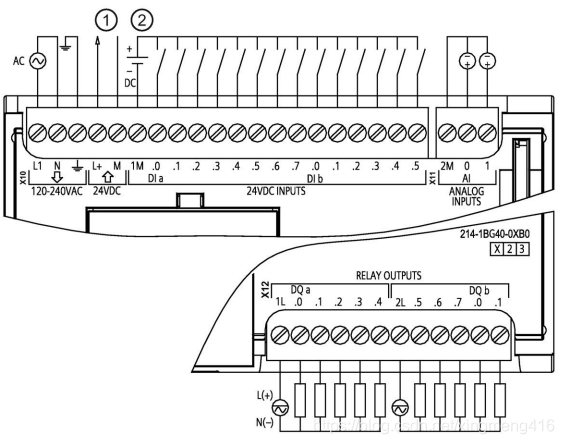

中间继电器可以通过PLC输出IO控制中间继电器，进而实现负载通断的开关控制
在这里插入图片描述
而PLC输出IO为继电器时无电压，可以通过外接24V电源实现，按照上图接线

中间继电器

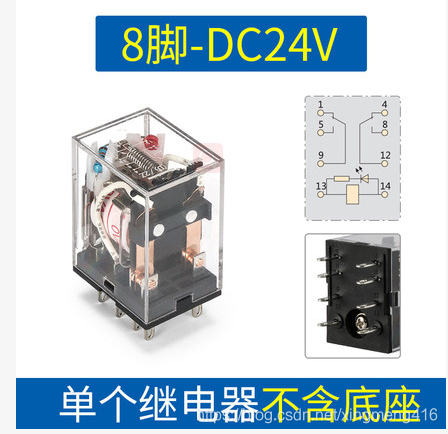

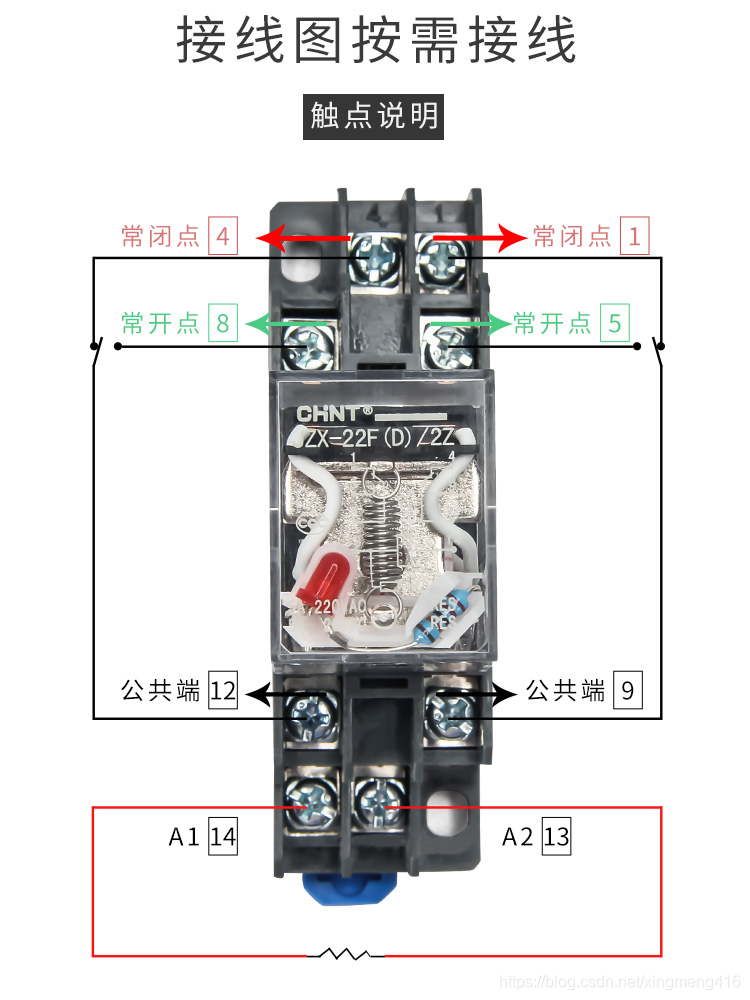

8脚 ，2常开2常闭触点，最多控制2个设备，最大负载电流5a
11脚 ，3常开3常闭触点，最多控制3个设备，最大负载电流5a
14脚 ，4常开4常闭触点，最多控制4个设备，最大负载电流3a

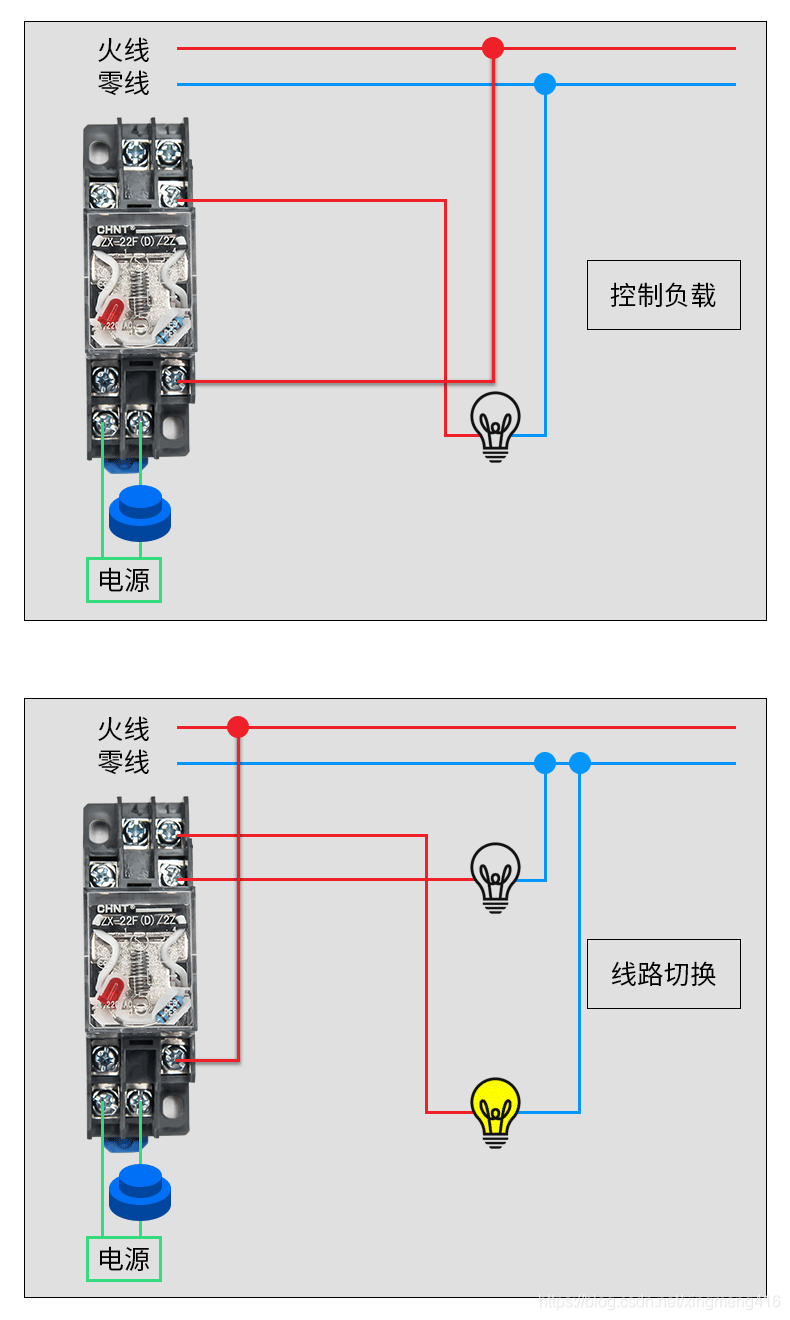

线圈DC24 V，可以控制输出AC220
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
