74HC00 - 四路2输入与非门

博主福利:100G+电子设计学习资源包!

http://mp.weixin.qq.com/mp/homepage?__biz=MzU3OTczMzk5Mg==&hid=7&sn=ad5d5d0f15df84f4a92ebf72f88d4ee8&scene=18#wechat_redirect
--------------------------------------------------------------------------------------------------------------------------



功能描述

这些NAND门利用先进的硅栅CMOS技术实现类似于LS-TTL门的工作速度,并具有标准CMOS集成电路的低功耗。所有门都有缓冲输出。所有器件均具有高抗噪性和驱动10 LS-TTL负载的能力。 54HC / 74HC逻辑系列在功能和引脚输出方面与标准54LS / 74LS逻辑系列兼容。通过内部二极管钳位到VCC和地的静电放电,可以保护所有输入免受损坏。

工作特性

1. 传播延迟:8 ns

2. 电源范围:2-6V

3. 静态电流:最大20 mA(74HC系列)

4. 输入电流:最大1 mA

5. 扇出10个LS-TTL负载

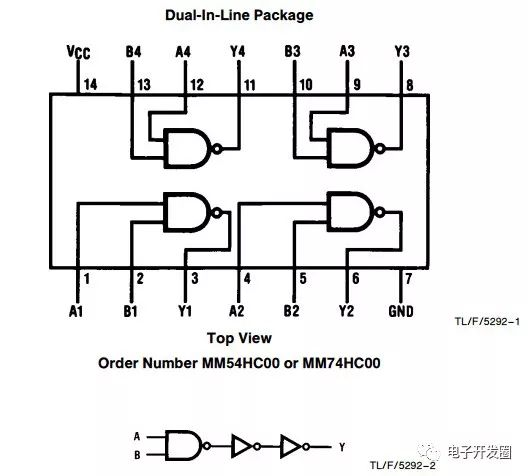

逻辑电路

绝对最大额定值

电源电压(VCC)                       -0.5至a7.0V

直流输入电压(VIN)          -1.5至VCCa1.5V

直流输出电压(VOUT)      -0.5至VCCa0.5V

钳位二极管电流(IIK,IOK)             ±20 mA

直流输出电流,每引脚(IOUT)          ±25 mA

VCC或GND每个引脚电流(ICC)     ±50 mA

存储温度范围(TSTG)          -65℃至+150℃

功耗(PD)                                        600 mW

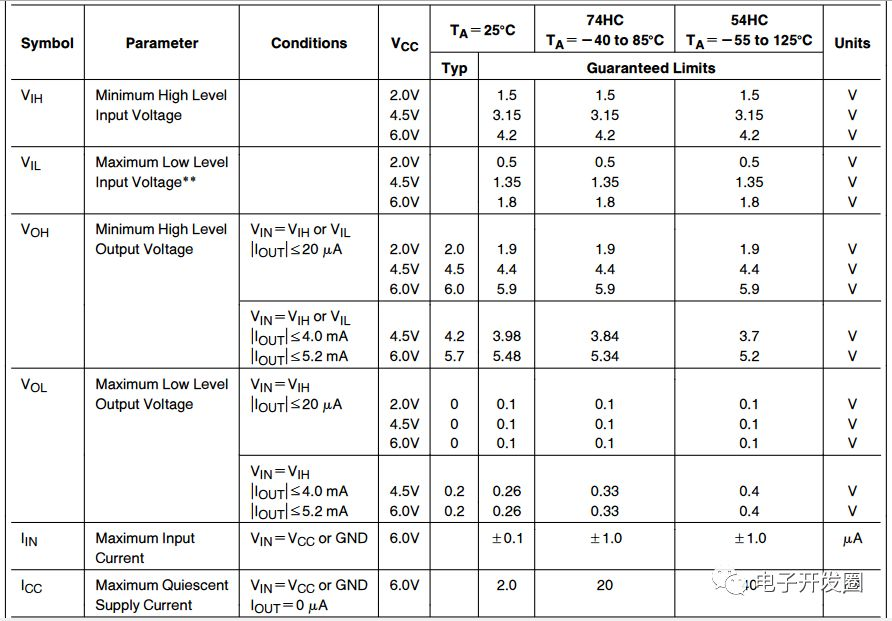

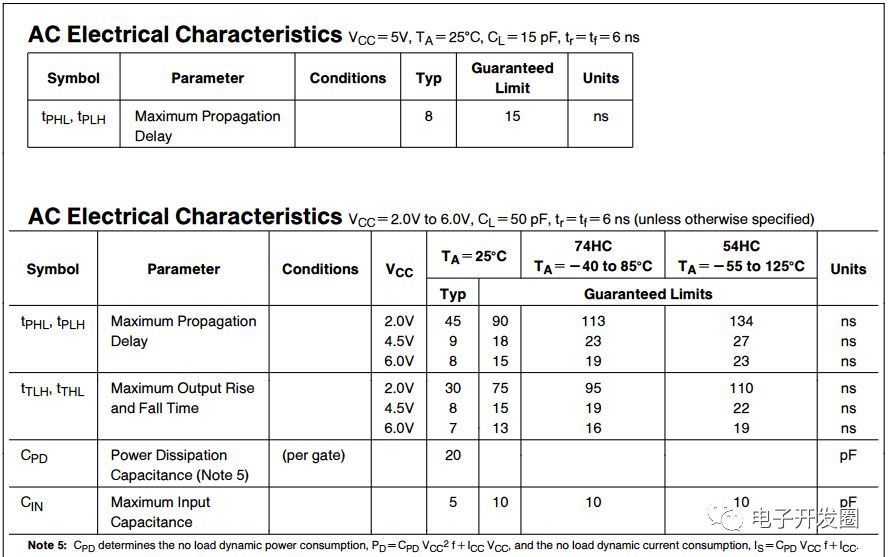

电气特性

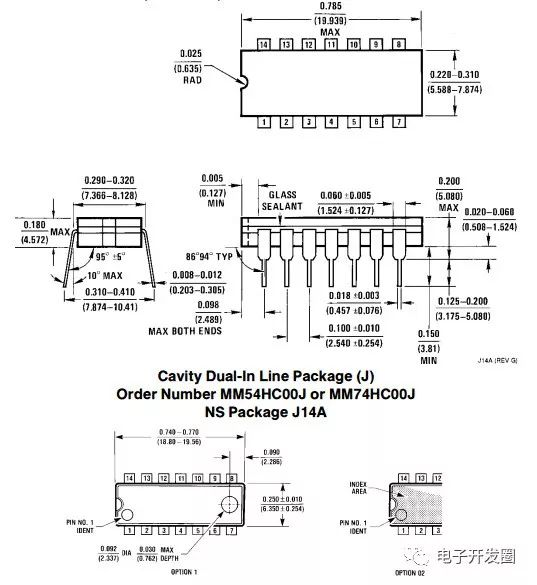

物理尺寸
