基于单片机的温湿度检测仿真设计（程序+仿真+手册）0001

摘要

本文设计并实现了一种基于单片机的温湿度检测系统，采用51单片机作为核心控制器，结合LCD12864显示屏、PT100热电偶、PCF8591模数转换器和SHT11温湿度传感器等器件。系统能够实时采集环境温度和湿度数据，并通过LCD显示屏直观展示。研究内容包括硬件电路设计、软件程序设计以及系统调试与优化。通过模块化设计和系统集成，实现了温湿度检测的自动化和智能化。测试结果表明，该系统具有较高的测量精度和稳定性，可广泛应用于工业控制、农业监测和智能家居等领域。

关键词 单片机；温湿度检测；LCD12864；PT100；PCF8591；SHT11

引言

随着物联网技术的快速发展和智能化的普及，环境参数的实时监测在工业控制、农业种植和智能家居等领域变得越来越重要。温度和湿度作为两个基本的环境参数，其准确测量对于保证产品质量、提高生产效率和改善生活环境具有重要意义。

传统的温湿度检测方法多采用模拟电路或分立元件实现，存在精度低、稳定性差、功能单一等问题。而基于单片机的数字检测系统具有集成度高、可编程性强、扩展性好等优势，能够满足现代工业对精确测量和智能控制的需求。

本研究旨在设计一种基于51单片机的温湿度检测系统，通过整合多种传感器和外围器件，实现环境温湿度的实时监测和显示。该系统的开发不仅有助于提高温湿度检测的精度和可靠性，还为后续的智能控制和数据管理提供了基础平台。

一、系统总体设计

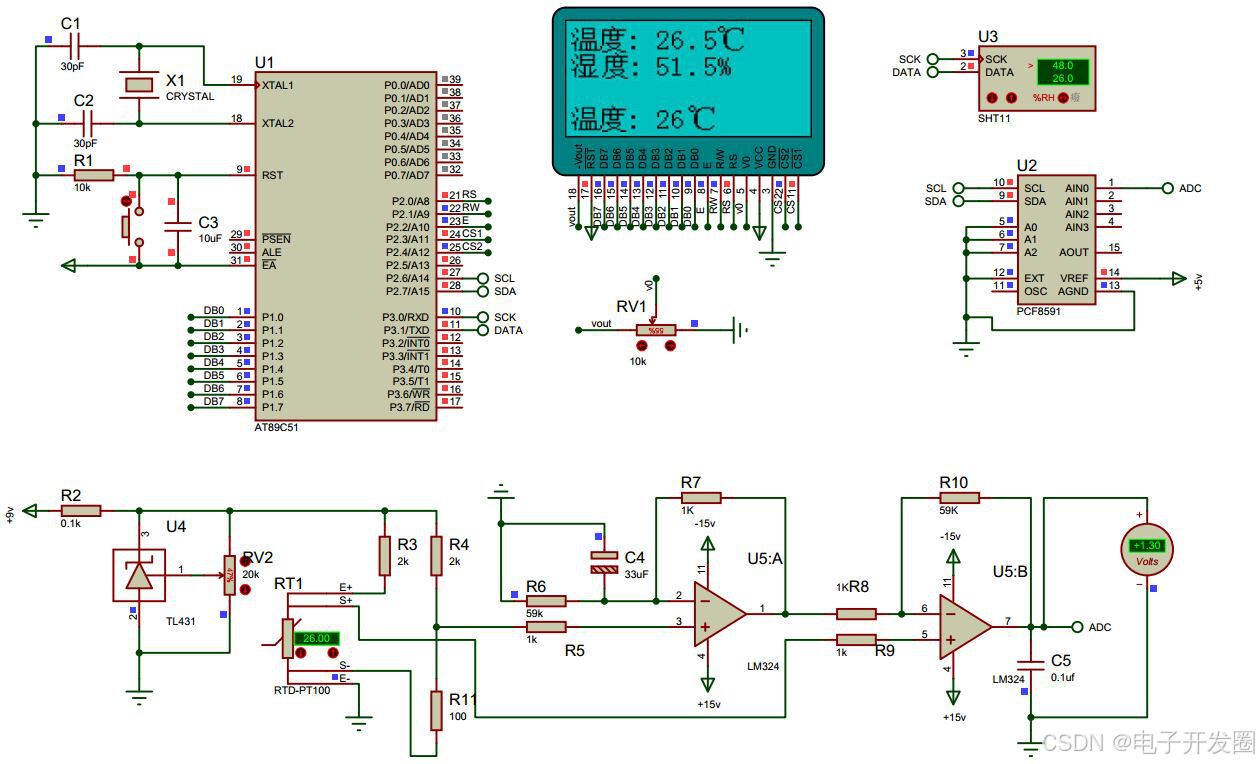

本温湿度检测系统采用模块化设计思想，主要由数据采集模块、数据处理模块和数据显示模块三部分组成。系统以51单片机为核心控制器，通过PT100热电偶和SHT11传感器分别采集温度和湿度数据，利用PCF8591进行模数转换，最后将处理后的数据在LCD12864显示屏上实时显示。

系统的工作原理如下：PT100热电偶将温度变化转换为电阻变化，通过电桥电路产生相应的电压信号；SHT11传感器直接输出数字湿度信号。这些信号经过PCF8591模数转换后，由51单片机进行数据处理和校准。处理后的温湿度数据通过I2C总线传输到LCD12864显示屏，实现实时显示。同时，系统还预留了通信接口，便于后续的功能扩展和数据上传。

二、电路设计

2.1 单片机最小系统

单片机最小系统是整个温湿度检测系统的核心控制部分，主要由STC89C52芯片、时钟电路和复位电路组成。STC89C52是一款高性能、低功耗的8位单片机，具有8KB的Flash程序存储器、512B的RAM数据存储器以及32个I/O口，能够满足本系统的控制需求。

时钟电路采用11.0592MHz的晶振，为单片机提供稳定的工作时钟。复位电路包括上电复位和手动复位两种方式，确保系统能够可靠启动和运行。此外，最小系统还包括电源滤波电路和去耦电容，以提高系统的抗干扰能力和稳定性。

2.2 温湿度传感器电路

温湿度传感器电路由PT100热电偶和SHT11数字温湿度传感器组成。PT100是一种基于铂电阻的温度传感器，具有测量范围宽、精度高、稳定性好等优点。本设计采用三线制接法，通过电桥电路将PT100的电阻变化转换为电压信号，以减少引线电阻对测量精度的影响。

SHT11是一款高度集成的数字温湿度传感器，采用I2C总线接口与单片机通信。它内部集成了温度传感器、湿度传感器、信号放大电路和14位A/D转换器，能够直接输出经过校准的数字温湿度信号。SHT11具有体积小、功耗低、响应快等特点，非常适合嵌入式系统应用。

2.3 模数转换电路

模数转换电路采用PCF8591芯片，它是一种单电源、低功耗的8位CMOS数据采集器件，具有4路模拟输入和1路模拟输出。PCF8591通过I2C总线与单片机通信，最大采样率为11.1kHz，能够满足本系统的数据采集需求。

在本设计中，PCF8591的AIN0通道用于采集PT100输出的模拟电压信号，AIN1通道预留用于扩展其他模拟量输入。PCF8591的参考电压由精密基准源TL431提供，以确保模数转换的精度和稳定性。此外，PCF8591还具有自动增量通道选择功能，可以简化软件编程。

2.4 显示电路

显示电路采用LCD12864液晶显示屏，它是一种图形点阵液晶显示模块，具有128x64点阵分辨率，可以显示汉字、字符和图形。LCD12864采用并行接口与单片机连接，支持8位和4位两种数据传输模式。本设计采用8位模式，以提高数据传输速度。

LCD12864内部集成了ST7920控制器，支持中文字库和图形显示功能。通过合理的界面设计，可以在屏幕上同时显示温度、湿度值、实时曲线以及系统状态等信息。为了降低功耗，设计中还加入了背光控制电路，用户可以根据环境亮度调节背光强度。

三、软件设计

软件设计采用模块化编程思想，主要包括主程序、数据采集子程序、数据处理子程序和显示子程序等模块。主程序负责系统初始化和任务调度，采用轮询方式依次调用各功能模块。数据采集子程序通过I2C总线与PCF8591和SHT11通信，实现模拟量和数字量的采集。

数据处理子程序包括温度补偿、非线性校正和数据滤波等算法，以提高测量精度。显示子程序实现LCD12864的驱动和界面设计，采用分页显示方式，同时显示温度、湿度值和实时曲线。此外，还设计了按键处理、报警判断和数据存储等辅助功能模块。所有程序均采用C语言编写，在Keil uVision开发环境下编译调试。
