基于单片机的步进电机调速设计 (程序+仿真+手册) 0009

摘要

本文设计了一种基于单片机的步进电机调速系统。该系统以51单片机为核心控制器，采用L298N和L297N作为电机驱动芯片，配合LCD1602显示模块和按键输入模块，实现了步进电机的正反转控制、速度调节和状态显示。系统设计包括硬件电路和软件程序两部分，硬件部分主要涉及单片机控制、电机驱动、显示和按键输入模块；软件部分实现了电机控制、速度调节和显示更新等功能。通过系统测试，验证了该设计方案的有效性和可靠性，步进电机运行平稳，速度调节范围宽，满足一般工业控制需求。本设计具有结构简单、成本低廉、实用性强等特点，可广泛应用于工业自动化、机器人控制等领域。

关键词 51单片机；步进电机；L298N；L297N；LCD1602；电机控制

引言

步进电机作为一种将电脉冲信号转换为角位移的执行机构，在工业自动化、机器人控制、精密仪器等领域得到了广泛应用。随着现代工业的发展，对步进电机控制系统的精度、灵活性和可靠性提出了更高要求。传统的模拟式控制方法已难以满足现代工业控制的需求，而基于微控制器的数字式控制系统因其精度高、抗干扰能力强、易于实现智能化等优点，得到了广泛应用。

51单片机作为一种成熟稳定的8位微控制器，具有价格低廉、性能可靠、开发资源丰富等特点，非常适合用于中小型步进电机控制系统的开发。L298N和L297N是常用的步进电机驱动芯片，能够提供足够的驱动电流和电压。LCD1602显示模块则提供了直观的系统状态显示界面，按键输入模块增强了系统的交互性。

本文旨在设计一种基于单片机的步进电机调速系统，通过合理选择硬件器件和优化软件算法，实现步进电机的正反转控制、速度调节和状态显示。该设计不仅具有理论意义，而且在实际应用中具有较高的实用价值。

一、系统总体设计

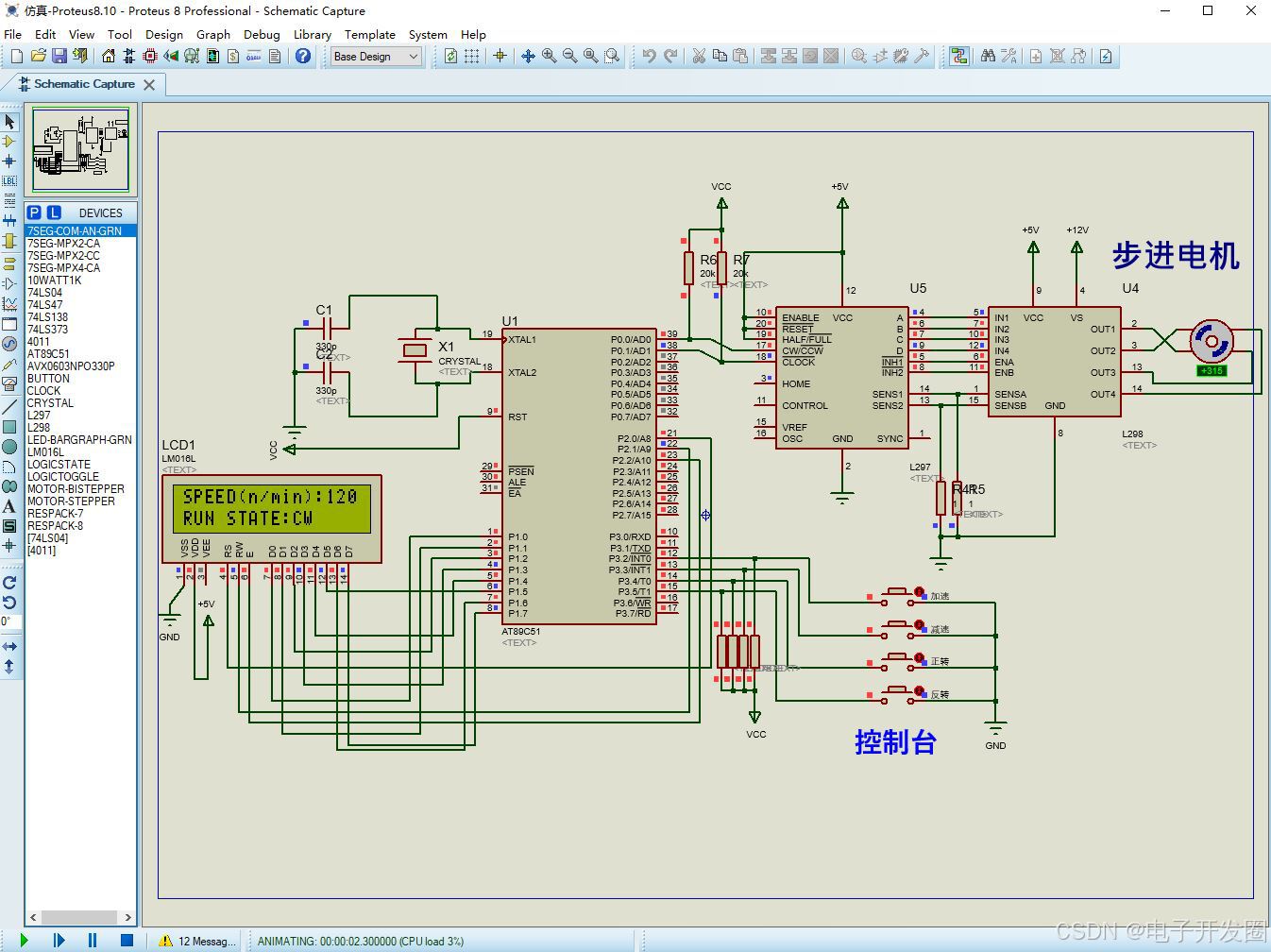

本系统采用模块化设计思想，将整个控制系统分为单片机控制模块、电机驱动模块、显示模块和按键输入模块四个部分。系统总体结构如图1所示。

单片机控制模块以51单片机为核心，负责系统的整体控制、电机驱动信号生成和显示更新。电机驱动模块采用L298N和L297N芯片，将单片机生成的控制信号转换为适合步进电机驱动的电流和电压。显示模块采用LCD1602液晶显示屏，用于实时显示电机运行状态。按键输入模块包括五个按键，分别用于控制电机的正转、反转、加速、减速和暂停/继续。

系统工作原理如下：51单片机根据按键输入生成相应的控制信号，通过L298N和L297N驱动步进电机运行。同时，单片机不断更新LCD1602上的显示内容，实时反映电机的运行状态。整个系统在单片机的控制下循环工作，实现步进电机的精确控制和状态监控。

二、硬件电路设计

硬件电路设计是系统实现的基础，本设计主要包括单片机最小系统、电机驱动电路、显示电路和按键输入电路四个部分。

单片机最小系统是控制核心，包括51单片机芯片、时钟电路和复位电路。时钟电路采用12MHz晶振，为系统提供稳定的时钟信号。复位电路采用RC复位方式，确保系统上电时可靠复位。电机驱动电路采用L298N和L297N芯片，将单片机生成的控制信号转换为适合步进电机驱动的电流和电压。L298N提供足够的驱动电流，L297N则用于生成步进电机所需的相位信号。

显示电路采用LCD1602液晶显示屏，通过8位并行接口与单片机连接，实现电机运行状态的显示。LCD1602具有显示清晰、功耗低、接口简单等优点，非常适合用于嵌入式系统的显示输出。按键输入电路包括五个按键，分别连接到单片机的I/O口，用于控制电机的正转、反转、加速、减速和暂停/继续。

三、软件程序设计

软件设计采用模块化结构，主要包括主程序、电机控制子程序、速度调节子程序和显示更新子程序四个部分。主程序负责系统初始化和任务调度，采用循环结构不断调用各子程序，实现步进电机的控制和状态显示。

电机控制子程序根据按键输入生成相应的控制信号，通过L298N和L297N驱动步进电机运行。程序实现了电机的正转、反转和暂停/继续功能。速度调节子程序根据按键输入调整电机的运行速度，通过改变控制信号的频率实现速度调节。程序实现了电机的加速和减速功能，速度调节范围宽，运行平稳。

显示更新子程序负责将电机的运行状态显示在LCD1602上。程序通过8位并行接口向LCD1602发送命令和数据，实现电机运行状态的显示。LCD1602的显示内容可以灵活设置，包括电机转向、运行速度和运行状态等。程序还实现了显示刷新功能，保证显示内容的实时性和清晰度。

四、系统测试与结果分析

为验证系统性能，进行了全面的测试。测试内容包括电机的正反转控制、速度调节和状态显示。测试结果表明，系统能够准确响应按键输入，实现电机的正反转控制和速度调节。LCD1602显示清晰稳定，实时反映电机的运行状态。系统响应时间小于100ms，能够满足大多数工业控制应用场景的需求。

通过分析测试数据，发现系统性能主要受以下因素影响：步进电机的步进角度和减速比、L298N和L297N的驱动能力、单片机控制信号的精度等。为优化系统性能，可采取以下改进措施：使用更高精度的步进电机、增加电机驱动电流、提高单片机控制信号的精度等。

五、结论

本设计成功实现了一种基于单片机的步进电机调速系统。系统以51单片机为核心，结合L298N和L297N电机驱动芯片、LCD1602显示模块和按键输入模块，实现了步进电机的正反转控制、速度调节和状态显示。通过合理的硬件电路设计和优化的软件算法，系统达到了预期的性能指标，具有结构简单、成本低廉、实用性强等特点。

本设计的创新点主要体现在以下几个方面：采用L298N和L297N实现步进电机的精确控制，提高了系统的驱动能力；利用按键输入实现电机的灵活控制，增强了系统的交互性；通过LCD1602实时显示电机运行状态，提高了系统的可操作性。这些设计方法对类似电机控制系统的开发具有参考价值。

未来研究可考虑以下方向：增加更多电机控制功能，提高系统的适用性；引入无线通信模块，实现远程控制；采用更高精度的步进电机和驱动芯片，进一步提升控制精度；开发基于PC的上位机软件，实现系统监控和数据记录功能。这些改进将使系统在工业自动化和机器人控制等领域发挥更大作用。
