0031 基于单片机的智能路灯设计 (程序+仿真+论文)(51+1602+1302+RL+AD0832+BZ+KEY4)

本文设计了一种基于51/52系列单片机的智能路灯控制系统。该系统以STC89C52单片机为核心控制器，集成了环境光照检测、时间控制、人体感应和故障诊断等多种功能，实现了路灯的智能化管理。系统通过DS1302实时时钟芯片保持准确时间，采用光敏电阻和AD0832模数转换器检测环境光照强度，利用LCD1602液晶显示屏显示系统状态信息，并具备手动/自动模式切换、参数设置和故障报警等功能。论文详细阐述了各硬件模块的工作原理和系统软件设计思路，并通过Proteus仿真验证了系统设计的可行性。该智能路灯系统具有节能高效、可靠性强、扩展性好等特点，可广泛应用于城市道路、小区和公园等场所的照明管理。

关键词：单片机；智能路灯；光照检测；实时时钟；故障诊断；节能控制

1. 引言

随着城市化进程的加快和节能减排要求的提高，传统路灯控制系统已无法满足现代城市照明的需求。基于单片机的智能路灯系统能够根据环境光照强度、时间设定和人员活动情况自动调节照明状态，既保证了照明需求，又实现了能源节约，具有显著的社会效益和经济效益。

51/52系列单片机作为成熟的8位微控制器，具有成本低廉、性能稳定、开发资源丰富等优势，非常适合用于智能路灯这类中小型控制系统的开发。本设计充分利用了单片机的多种外设接口和中断资源，实现了多任务协调处理，构建了一个功能完善、可靠性高的智能路灯控制系统。

智能路灯系统的核心价值在于其自适应控制能力。通过环境光照检测和时间控制的双重判断，系统可以在不同季节和天气条件下自动调整工作模式；通过人体感应功能，实现了"人来灯亮，人走灯灭"的智能控制；而故障检测功能则大大提高了系统的可维护性。这些智能化特性使得本设计具有较高的实用价值和推广前景。

2. 系统总体设计

2.1 系统功能需求分析

本智能路灯系统需要实现以下主要功能：

实时显示功能：通过LCD1602显示当前日期、时间、光照强度和工作模式等信息
时间管理功能：采用DS1302实时时钟芯片保持系统时间，支持时间设置和定时控制
环境感知功能：通过光敏电阻和AD0832模数转换器检测环境光照强度
人体感应功能：通过光电开关检测人或车辆通过，触发路灯点亮
模式控制功能：支持手动/自动模式切换，自动模式下根据时间和光照条件智能控制路灯
参数设置功能：可通过按键修改系统时间、工作时段和光照阈值等参数
故障诊断功能：检测路灯电路状态，异常时触发声光报警
节能控制功能：在不同时段采用不同控制策略，最大限度节约能源

2.2 系统工作流程

系统上电后首先进行初始化，包括硬件初始化和参数加载。在自动模式下，系统根据当前时间和光照条件决定路灯的基本状态：在工作时间段内（如18:00-24:00），路灯默认点亮；在非工作时间段，只有当光照强度低于设定阈值时才点亮路灯。无论处于何种状态，当检测到人或车辆通过时，路灯都会立即点亮并保持10秒钟。系统持续监测路灯电路状态，发现故障立即报警。

在手动模式下，用户可以通过开关直接控制路灯的亮灭，此时自动控制逻辑被禁用，但时间显示和故障检测功能仍然有效。系统提供友好的参数设置界面，用户可以通过按键调整各种控制参数。

2.3 系统硬件架构

系统硬件主要由以下模块组成：

单片机最小系统：包括STC89C52单片机、时钟电路、复位电路等
显示模块：LCD1602液晶显示屏及其驱动电路
时钟模块：DS1302实时时钟芯片及备用电池电路
光照检测模块：光敏电阻、AD0832模数转换器及信号调理电路
人体感应模块：光电开关及信号处理电路
控制输入模块：模式切换开关、功能按键等
路灯驱动模块：继电器或大功率MOSFET驱动电路
故障检测模块：电压检测电路及报警装置
电源模块：系统供电及稳压电路

各模块通过PCB电路板相互连接，构成完整的智能路灯控制系统。系统采用模块化设计，便于功能扩展和维护。

3. 硬件模块设计

3.1 单片机最小系统

本设计采用STC89C52单片机作为主控制器，该芯片是STC公司生产的增强型51单片机，具有8KB Flash程序存储器、512B RAM、32个I/O口、3个16位定时器/计数器、全双工串口等丰富资源，完全满足智能路灯系统的控制需求。

单片机最小系统包括以下关键部分：

时钟电路：采用11.0592MHz晶振配合两个30pF瓷片电容组成并联谐振电路。选择11.0592MHz晶振是因为该频率便于产生标准的串口通信波特率，同时也满足定时精度的要求。晶振的两个引脚应尽量靠近单片机XTAL1和XTAL2引脚布局，以减少高频干扰。
复位电路：采用经典的RC复位电路设计，由10kΩ电阻、10μF电解电容和复位按钮组成。当电源上电或按下复位按钮时，复位电路产生至少两个机器周期的高电平信号使单片机可靠复位。在VCC和复位引脚之间反向并联一个1N4148二极管，可提供快速放电通路，确保短时间内的重复复位可靠。
电源滤波：在单片机VCC和GND引脚附近放置0.1μF瓷片电容和10μF电解电容组成的去耦网络，有效滤除电源高频噪声。每个电源引脚都应单独配置去耦电容，布局时尽量靠近引脚放置。
EA/VPP引脚处理：将EA引脚通过10kΩ电阻上拉至VCC，表示程序从内部Flash存储器运行。对于STC系列单片机，该引脚同时也是ISP编程时的编程电压输入引脚，设计中应保留相应的连接接口。

单片机最小系统是整个智能路灯控制的核心，其稳定工作对整个系统至关重要。合理的PCB布局和接地设计可以有效提高系统的抗干扰能力。

3.2 显示模块设计

显示模块采用LCD1602液晶显示屏，该模块能够显示16×2个字符，具有接口简单、功耗低、显示清晰等优点，非常适合用于智能路灯系统的状态显示。

LCD1602模块硬件设计要点：

接口电路：LCD1602采用标准的8位或4位并行接口。为节省I/O口资源，本设计采用4位数据总线模式（DB4-DB7），配合RS（寄存器选择）、RW（读写控制）和E（使能信号）三条控制线。将RW引脚直接接地，简化设计为只写模式。所有信号线通过1kΩ电阻限流后连接至单片机I/O口。
对比度调节：通过10kΩ电位器调节VO引脚电压来控制显示对比度。在环境温度变化较大的场合，可采用温度系数较小的精密电位器，或者使用固定电阻分压加二极管温度补偿电路。
背光控制：LCD1602通常带有LED背光，通过限流电阻连接至电源。为降低功耗，可通过单片机I/O口控制背光的开关，在光线充足时自动关闭背光。背光LED的限流电阻通常选择56Ω-100Ω，具体值根据所需亮度调整。
电源滤波：在LCD模块电源引脚附近放置0.1μF去耦电容，防止数字噪声干扰显示效果。对于长距离连接的情况，应在信号线上串联33Ω电阻以抑制信号反射。

LCD1602的初始化过程需要严格按照时序要求进行，特别是在4位总线模式下，上电后的初始化序列对确保显示正常至关重要。硬件设计时应预留足够的初始化时间，必要时可以通过外部复位电路控制LCD的电源时序。

3.3 实时时钟模块设计

实时时钟模块采用DS1302芯片，该芯片具有功耗低、接口简单、计时准确等特点，内置31字节静态RAM可用于数据存储，并具有涓流充电功能，适合智能路灯系统的长时间可靠计时。

DS1302模块硬件设计要点：

基本电路连接：DS1302通过三线接口（CE、I/O、SCLK）与单片机通信。这三个信号线分别连接至单片机任意I/O口，并通过4.7kΩ电阻上拉至VCC，确保信号稳定性。芯片的VCC1引脚连接备用电池（3V纽扣电池），VCC2引脚连接系统主电源。
时钟晶振选择：DS1302外接32.768kHz晶振作为时钟基准，配合两个6pF负载电容。晶振应选择精度较高的型号（如±20ppm），并尽量靠近芯片的X1和X2引脚布局，走线对称且避免靠近高频信号线。
电源切换电路：当主电源正常时，DS1302由VCC2供电；主电源掉电时自动切换至VCC1的电池供电。为确保可靠切换，可在VCC1和VCC2之间串联肖特基二极管（如1N5817），防止主电源向电池反向充电。
涓流充电：通过配置DS1302内部的涓流充电寄存器，可以在主电源存在时对备用电池进行小电流充电，延长电池寿命。典型配置为2KΩ电阻串联1个二极管，充电电流约0.25mA。

DS1302的计时精度受晶振精度和温度影响较大，在要求较高的场合，可以通过软件补偿或选择带有温度补偿的RTC芯片。硬件设计时应特别注意电源切换的可靠性，避免因电源波动导致计时错误或数据丢失。

3.4 光照检测模块设计

光照检测模块由光敏电阻和AD0832模数转换器组成，实现环境光照强度的精确测量。该模块是智能路灯系统实现光控功能的关键。

光照检测模块硬件设计要点：

光敏电阻电路：光敏电阻（如GL5528）的阻值随光照强度变化而变化，典型值在黑暗时为几百kΩ，强光时为几kΩ。将光敏电阻与固定电阻（10kΩ）组成分压电路，输出电压信号随光照变化。为适应不同环境，固定电阻可采用可调电阻或多电阻并联/串联组合。
信号调理电路：光敏电阻输出的模拟信号需经过RC低通滤波（如1kΩ电阻和0.1μF电容）去除高频噪声，然后送入运算放大器（如LM358）组成的电压跟随器，提高信号驱动能力。运放电源应加入0.1μF去耦电容。
AD转换电路：采用AD0832 8位串行ADC芯片，其具有体积小、接口简单、功耗低等优点。AD0832的参考电压可直接连接系统VCC，也可使用TL431提供更稳定的2.5V参考。模拟输入信号通过100Ω电阻限流后接入AD0832的CH0通道，防止过压损坏芯片。
抗干扰设计：模拟信号走线应尽量短，远离数字信号线和高频元件。必要时可采用屏蔽线或在地线两侧布置保护走线。在AD0832的电源引脚处增加10μF电解电容和0.1μF瓷片电容组成的去耦网络。

光照检测模块的灵敏度和测量范围可通过调整分压电阻值和运放增益来调节。在实际应用中，应根据安装环境的实际光照情况选择合适的参数，必要时可增加对数放大器来扩展动态范围。模块应定期自校准，以补偿光敏元件的老化影响。

3.5 人体感应模块设计

人体感应模块采用光电开关（如E18-D80NK）检测人或车辆的通过，实现路灯的智能触发控制。该模块是系统节能功能的重要组成部分。

人体感应模块硬件设计要点：

光电开关选择：采用红外反射式光电开关，检测距离可调（典型值0-80cm），输出形式为NPN开路集电极。这种开关具有抗干扰能力强、响应速度快、安装方便等优点，适合户外环境使用。
信号接口电路：光电开关输出端通过10kΩ上拉电阻接至VCC，并连接至单片机I/O口。为增强抗干扰能力，在信号线上串联100Ω电阻并并联0.1μF电容组成低通滤波。在恶劣电磁环境中，可增加光耦隔离进一步提高可靠性。
灵敏度调节：光电开关通常带有灵敏度调节电位器，可根据安装高度和环境反射条件调整检测距离。调节时应确保能可靠检测行人，同时避免因小动物或飘动杂物引起的误触发。
电源处理：光电开关工作电压通常为5-24V DC，本设计采用5V供电。在电源输入端加入100μF电解电容和0.1μF瓷片电容滤波，防止电源波动影响检测稳定性。长距离供电时，应考虑线路压降问题，必要时采用本地稳压。

人体感应模块的安装位置和角度对检测效果影响很大。理想情况下，应安装在距地面约2-2.5米高度，向下倾斜一定角度，确保能覆盖行人通过区域。多路灯系统中，可通过合理布置多个感应器实现区域联动控制。

3.6 控制输入模块设计

控制输入模块包括模式切换开关和功能按键，为用户提供系统控制和参数设置接口。该模块直接影响用户体验，需要高可靠性和防误操作设计。

控制输入模块硬件设计要点：

模式切换开关：采用双刀双掷(DPDT)机械开关实现手动/自动模式切换。一组触点控制路灯强制开关，另一组触点向单片机提供模式信号。开关触点两端并联0.1μF电容减少火花干扰，信号线串联100Ω电阻抑制ESD。
功能按键：设置5个轻触开关用于时间调整、参数设置等功能：模式键（进入/退出设置）、上调键、下调键、选择键和确认键。所有按键采用共地设计，通过10kΩ电阻上拉至VCC。为节省I/O口，可采用矩阵扫描方式连接。
防抖动设计：硬件方面，每个按键并联0.1μF电容；软件方面，采用状态机实现按键检测，配合50ms延时消抖。对于重要功能键（如确认键），可采用二次确认逻辑防止误操作。
ESD保护：所有外部接触的按键和开关信号线都应采取ESD保护措施，如串联100Ω电阻、并联TVS二极管或5.1V稳压二极管，防止静电损坏单片机端口。

控制输入模块的设计应充分考虑户外使用环境，选择防水、防尘的开关元件，必要时增加保护外壳。按键布局应符合人体工程学，重要功能键可设计为不同形状或增加标识，便于夜间操作。

3.7 路灯驱动模块设计

路灯驱动模块负责根据控制信号开关路灯，需要处理较高的负载电流和电压，是系统可靠工作的关键环节。

路灯驱动模块硬件设计要点：

驱动器件选择：根据负载功率选择适当的驱动器件。对于小功率LED路灯（<50W），可采用MOSFET（如IRF540N）直接驱动；对于大功率路灯或高压钠灯，应使用继电器或固态继电器(SSR)驱动。本设计假设负载为30W LED路灯，选用IRF540N MOSFET驱动。
MOSFET驱动电路：IRF540N的栅极通过100Ω电阻连接至单片机I/O口，栅源极间并联10kΩ放电电阻和12V稳压二极管（防止栅极过压）。在负载两端并联反向二极管（如1N4007）吸收感性负载的反电动势。
状态反馈电路：在路灯回路中串联0.1Ω/2W电流采样电阻，通过LM358放大后送入单片机ADC，实现负载电流监测。同时，通过电阻分压网络检测负载两端电压，为故障诊断提供依据。
保护电路：在电源输入端设置自恢复保险丝（如500mA）和压敏电阻（如14D471K）提供过流和过压保护。大电流走线应足够宽（>2mm），必要时敷锡增加载流能力。

路灯驱动模块的散热设计不容忽视。MOSFET应安装在足够的散热片上，确保在最大负载下结温不超过额定值。PCB布局时，高电压大电流部分应与低压控制部分保持足够间距（>8mm），满足电气安全要求。

3.8 故障检测模块设计

故障检测模块监测路灯工作状态，在路灯应亮未亮时触发报警，提高系统可维护性。该模块是系统可靠性的重要保障。

故障检测模块硬件设计要点：

电压检测电路：通过电阻分压网络（如100kΩ+10kΩ）检测路灯两端电压，分压后信号经LM358电压跟随器缓冲，送入单片机ADC输入。当路灯应亮时，检测电压低于预期值则判断为故障。
电流检测电路：采用ACS712霍尔效应电流传感器或采样电阻加运放的方式检测负载电流。无电流时判断为开路故障，电流过大时判断为短路故障。
报警输出电路：故障时通过PNP三极管（如S8550）驱动蜂鸣器和LED指示灯。蜂鸣器选用5V有源型，通过1kΩ电阻限流；LED通过220Ω限流电阻连接至VCC。报警信号也可通过光耦隔离输出至远程监控系统。
自检功能：系统上电时自动进行LED路灯和检测电路自检，通过短暂点亮路灯并检测反馈信号验证系统完整性。自检不通过时触发持续报警。

故障检测模块应具备一定的容错能力，避免因瞬时干扰导致误报警。可通过软件滤波（如多次确认）提高检测可靠性。在潮湿、多尘等恶劣环境中，应特别注意检测电路的绝缘和防护设计。

3.9 电源模块设计

电源模块为整个系统提供稳定可靠的工作电压，其性能直接影响系统稳定性和寿命。智能路灯系统通常需要5V和12V两种直流电压。

电源模块硬件设计要点：

输入电源处理：假设系统由12V DC电源（如太阳能电池或AC-DC适配器）供电。输入端设置1A自恢复保险丝和100μF/25V电解电容滤波，并联14D471K压敏电阻防浪涌。
5V稳压电路：采用AMS1117-5.0稳压芯片将12V降压至5V，最大输出电流800mA。输入输出端分别配置10μF和22μF电解电容，并并联0.1μF瓷片电容滤除高频噪声。对于大电流应用，可选用LM2576等开关稳压器提高效率。
12V通路：路灯驱动直接使用12V电源，通过继电器或MOSFET控制。12V通路上设置100μF和0.1μF并联滤波电容，减少负载切换对控制电路的干扰。
备用电源：为DS1302时钟芯片提供3V纽扣电池（如CR2032）备份电源，通过肖特基二极管（1N5817）实现主备电源自动切换。

电源模块的PCB布局应遵循"一点接地"原则，数字地、模拟地和大电流地分开走线，最后在电源入口处单点连接。大电流走线应足够宽且尽量短，必要时开窗镀锡增加载流能力。在户外应用中，电源模块应做好防潮、防尘处理。

4. 仿真设计

4.1 仿真环境搭建

本设计采用Proteus 8 Professional软件进行系统仿真，该软件提供了完整的单片机系统仿真环境，包含丰富的元件模型和虚拟仪器，能够全面验证智能路灯系统的功能与性能。

仿真环境搭建步骤如下：

元件模型选择：
- 单片机：选择STC89C52模型
- 显示模块：选择LM016L模型（兼容LCD1602）
- 实时时钟：添加DS1302模型并配置初始时间
- ADC模块：使用Proteus自带的ADC0832模型
- 传感器：用可变电阻模拟光敏电阻，用开关模型模拟光电开关
- 负载驱动：用LED和继电器模型模拟路灯及驱动电路
- 其他：添加必要的电阻、电容、晶体管等无源和有源元件
电路连接：

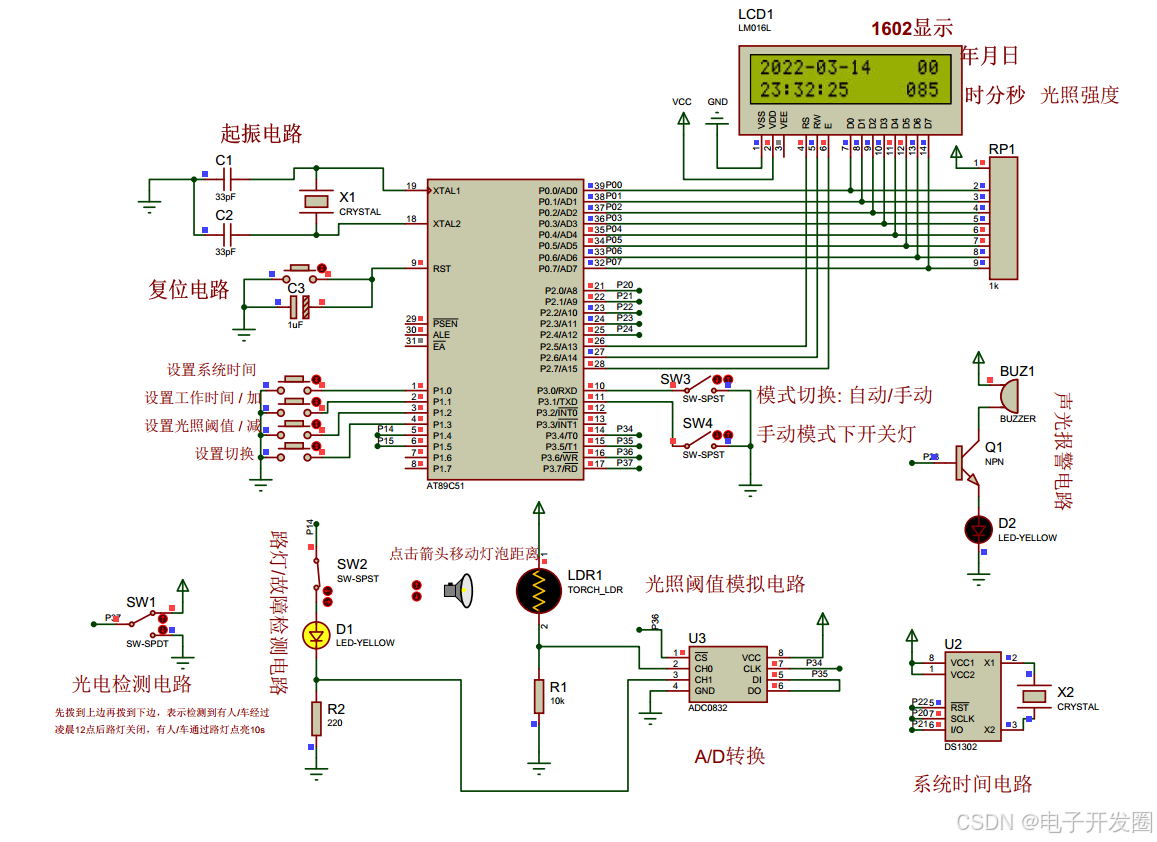

- 按照硬件设计原理图在ISIS编辑器中绘制完整电路
- 特别注意各模块与单片机的接口连接正确
- 为模拟实际环境，在光敏电阻回路中添加噪声源
- 为电源网络添加适当的去耦电容
参数设置：
- 单片机时钟频率设为11.0592MHz
- DS1302时钟晶振设为32.768kHz
- 光敏电阻模拟范围设为1kΩ-100kΩ
- 路灯负载设为30Ω电阻串联LED（模拟30W LED路灯）
- 设置合理的仿真步长和持续时间
