STM32CubeMX学习一 之GPIO配置

---

前言

记录一下STM32CubeMX的学习笔记，同时分享给初学的小白，希望一起进步。

---

一、本地环境

编译环境：KEIL
代码生成：STM32CubeMX
库：HAL
MCU：STM32F072

二、开始

1.工程创建

打开 STM32CubeMX，在“New Project”中点击"ACCESS TO MCU SELECTOR"来选择MCU的型号。

之后在对应的搜索框内选择你自己的mcu型号，然后选择即可。

双击芯片进来过后可以看到以下界面：

一共有五个部分：
1、引脚配置，外设配置
2、时钟配置
3、工程配置
4、引脚外设配置下拉选项
5、芯片图

这里我们只讲解GPIO配置。

2.GPIO配置

选中“Pinout&Configuration”选项，点击左边的System Core选项，选中GPIO。

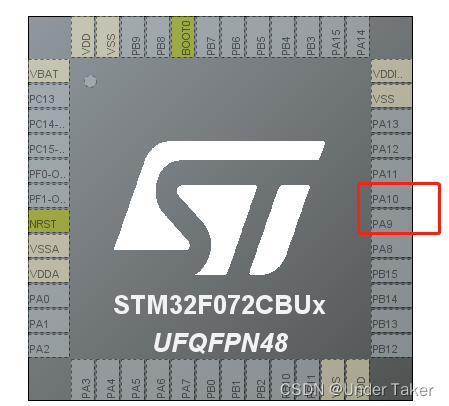

在 Pinout 界面配置 GPIO，这里我们设置PA9 和 PA10 为输出引脚。

点击选中PA9和PA10分别选中GPIO_OUTPUT模式即可。

设置完成后可以看到引脚变绿了，切右键点击可以设置引脚的label名称，生成工程的时候该引脚就会命名为你设置的label名。

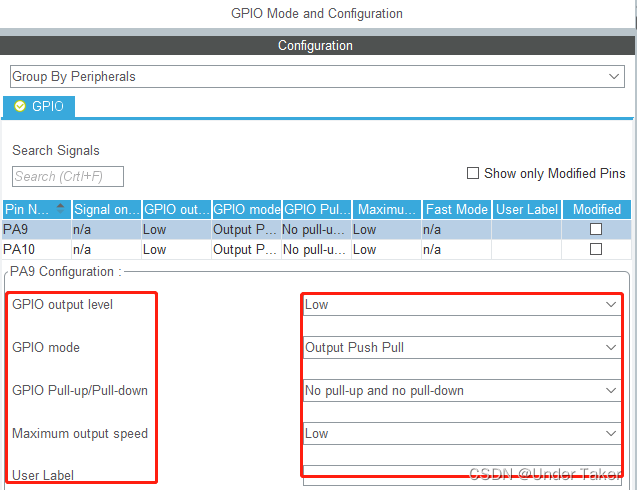

设置好过后我们会在中间看到gpio的初始配置，点击引脚，接下来我们根据自己的需求给GPIO配置成我们想要的模式。

1、配置gpio的输出级别
2、gpio的输出模式
3、是否有上拉电阻
4、输出速率等

2.时钟配置

配置完GPIO后开始配置时钟，这里讲的是没有外部时钟，用的是内部时钟，默认14Mhz的内部时钟。

3.代码生成

时钟配置完毕后，选择“Project Manager”到工程配置界面。
1、配置工程的名称
2、工程存储路径
3、IDE选择（如果是keil工具，选择MDK-ARM）
4、mcu依赖的cube包在哪个目录

接着到“Code Generator”下选择这几个选项来生成工程：

选择好过后我们就可以点击右上角的"GENERATE CODE"按键来生成代码了。
如果提示你的firmware package 缺少直接更新下载即可，如果没网状态，就需要去官网下载依赖包放在之前提到的目录下即可。

我是用一下依赖包生成得工程代码。

3.编译工程

点击编译按钮对工程进行编译。

在 CubeMX 生成的文件中添加用户代码的时候，必须是写在/* USER CODE BEGIN n*/和/* USER CODE
END n*/之间。这样如果需要改变 Cube 工程的配置，在重新生成代码时，在这两句注释之间的语 句不会被覆盖。而用户新建或添加的文件不会受到影响。

---

创作不易，请大佬们点个赞！ 有问题请留言讨论！
