什么是Golden模组？

如何确定Golden模组？

AWB Golden Sample挑选示例

AWB校准数据烧录流程

总结

什么是Golden模组？

手机中的摄像头是由一颗颗摄像模组构成的，大家有没有想过模组成为成品的过程是如何的？在产线前端，主要负责对FPC软板、Sensor、马达、镜头等来料进行组装；在产线后端，主要负责对结束前端的模组进行校准和测试，那么什么是校准呢？我们知道，摄像模组在组装过程中用到不同的单体物料，每类单体物料之间不能保证良好的一致性，组装而成的模组也就在各性能指标上存在差异。

经过产线前端组装的同一批成百万上千万的摄像模组，其后期调试工作是如何进行呢？摄像模组出货前，为了保证实际的拍摄效果，往往需要进行调试，例如AWB、AF和LSC。具体需要分析摄像模组拍摄的图像来获得调试数据，再根据调试数据对摄像模组的基本初始参数进行调整，以使出厂的摄像模组有较优的拍摄效果。

面对一批模组，最简单、理想的情况是小批量调试得出的参数能够应用到所有模组，由于同一批次模组的单体物料所造成的性能指标差异，这种差异势必会对模组后期的调试造成影响，调试人员不可能对各个模组进行单独的调试，单调的参数在这种情况下便发挥不了作用。那么有没有一种办法能够消除这种差异呢？这就要用到OTP烧录的手段了。

OTP数据烧录可以通俗的认为，将某些数据进行记录，这些数据会保存在OTP寄存器或EEPROM中。这些数据有什么作用呢？我们知道，关键问题是如何消除各颗模组间的性能指标差异：以AWB为例，调试时需要用到图片的R/Gr、B/Gr、Gb/Gr参数，也就是说AWB调试中各模组的差异体现在这三个参数上，如果能够通过增益的方式，使得不同模组出图的参数大致对齐，从而达到消除（科学地说是“减小”）差异的效果，问题便得到解决。 OTP数据烧录主要包括能够保证各模组各烧录项相关指标（如AWB中R/Gr、B/Gr、Gb/Gr 值）统一的增益值，在小批量模组调试后得到的调试参数乘以增益值，便能够统一这一批模组的整体效果！总而言之，有：

烧录原因:物料和组装工艺等方面的差异，导致AWB和shading方面会存在一定的差异，客户端无法用一套参数去覆盖所有的模组。
烧录目的;提高模组的一致性。

所以，模组调试前的参数需要先进行对齐，为后续”一套调试参数覆盖所有模组“目标（即一套调试参数使得所有模组达到规格要求）提供可行的条件。

如何确定Golden模组？

对齐的方法有了，向谁对齐便是下一个要考虑的问题。

为了保证效果一致性，模组厂会挑选一部分模组作为golden，然后将其他模组的相应参数校准到和这些golden一样，注意：golden不是最好的模组，也不是最差的模组，而是在大批次模组中各方面最平均的模组，golden应该是一批模组的代表。原因下面简单证明：

假设一批模组拍图得到R/G和B/G数据如图1所示，其中，绿圈为对模组调试后需满足的规格，一般来说，未经校准的模组数据（即粉色数据点）分布是分散的，且使用一套调试参数无法满足所有模组符合规格。

此时，需要通过给每颗随机模组设置增益的方式来向golden模组对齐，这个对齐过程所需数据便由烧录（校准）来完成。需要注意的是，由于环境等因素差异，随机模组设置增益后的实拍图片数据不会和golden模组完全相同，可以将数据烧录理解为随机模组由发散到向golden模组收敛的手段。下面以对比形式来说明golden模组挑选标准。

选择整批物料几何中心附近模组为golden模组

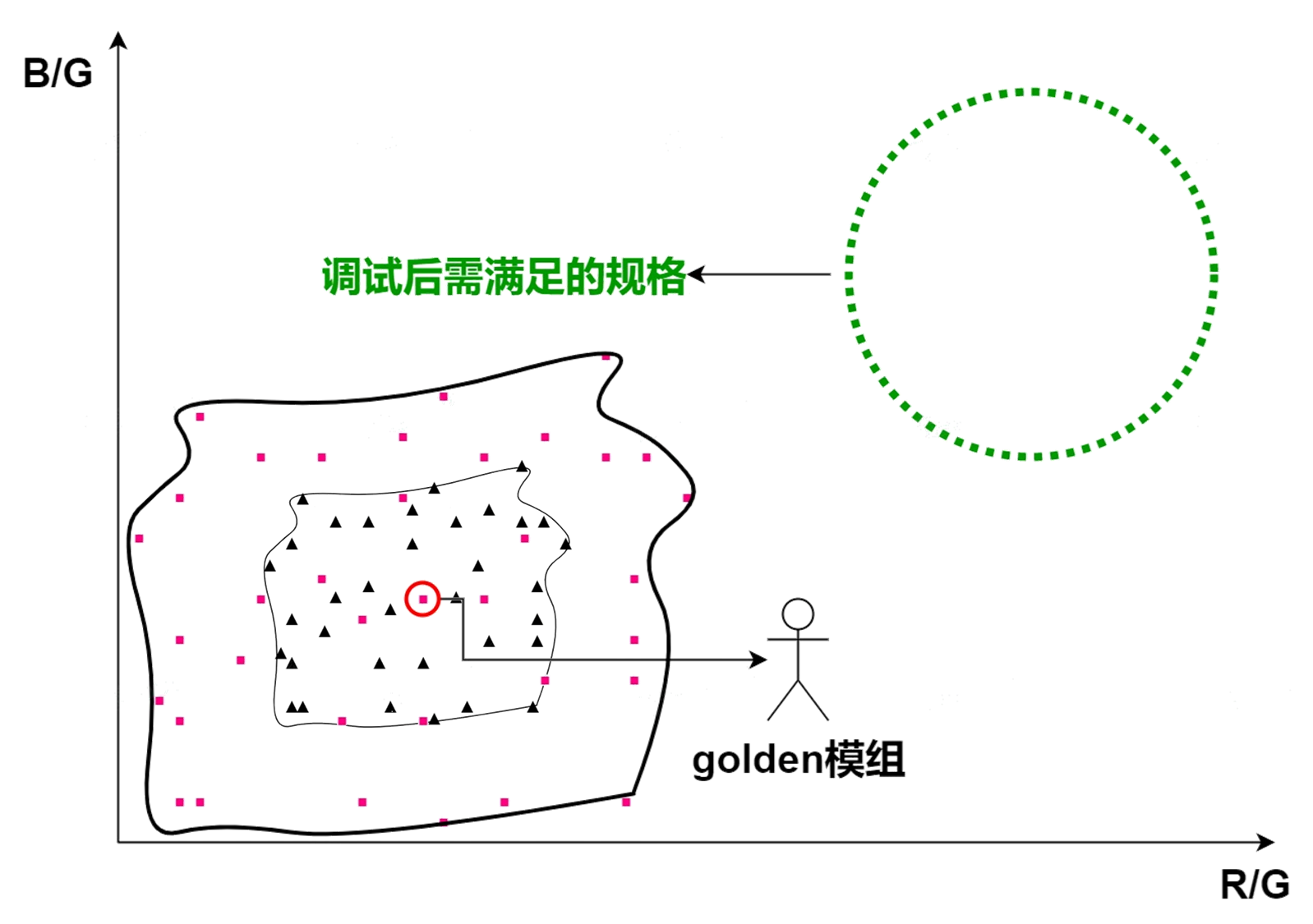

如图2所示为以整批物料几何中心附近模组为golden模组（红圈所标注模组），模组烧录后数据变化示意图。三角形为各模组经OTP校准后的位置，可以看到整批模组向golden模组靠拢，模组数据整体收敛至golden模组数据。

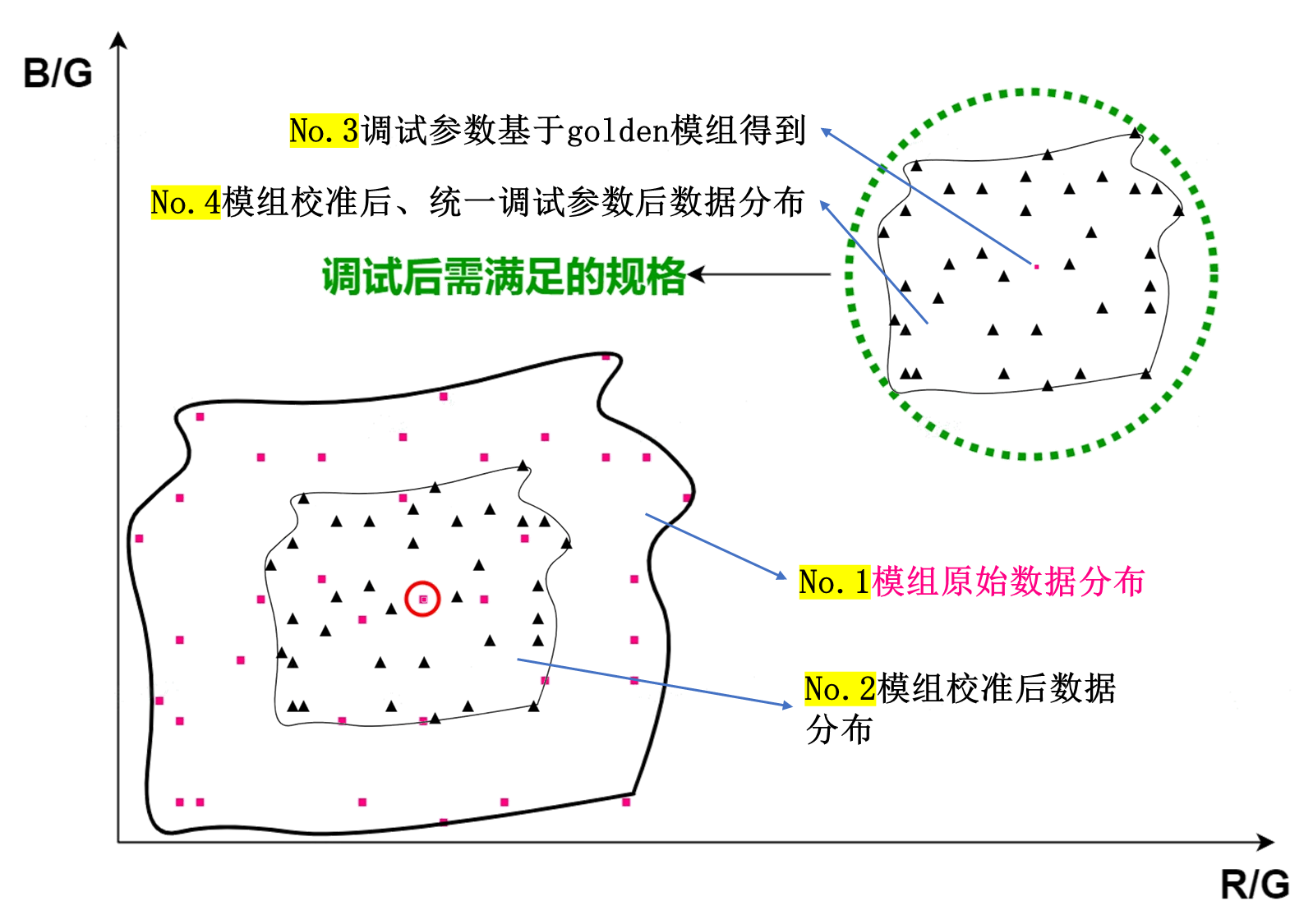

以该golden模组进行软件效果调试，调试至最佳效果后，将调试参数统一应用到批次模组中，调试后模组数据分布如图3所示：

从数据分布我们可以看出，调试过程类似于对模组数据进行搬移的过程。此时可以得出结论：

将整批物料几何中心附近模组定为golden模组后，合理的调试参数可以保证整批模组满足规格。

选择其他模组（此处选择整批物料几何边缘附近模组）为golden模组

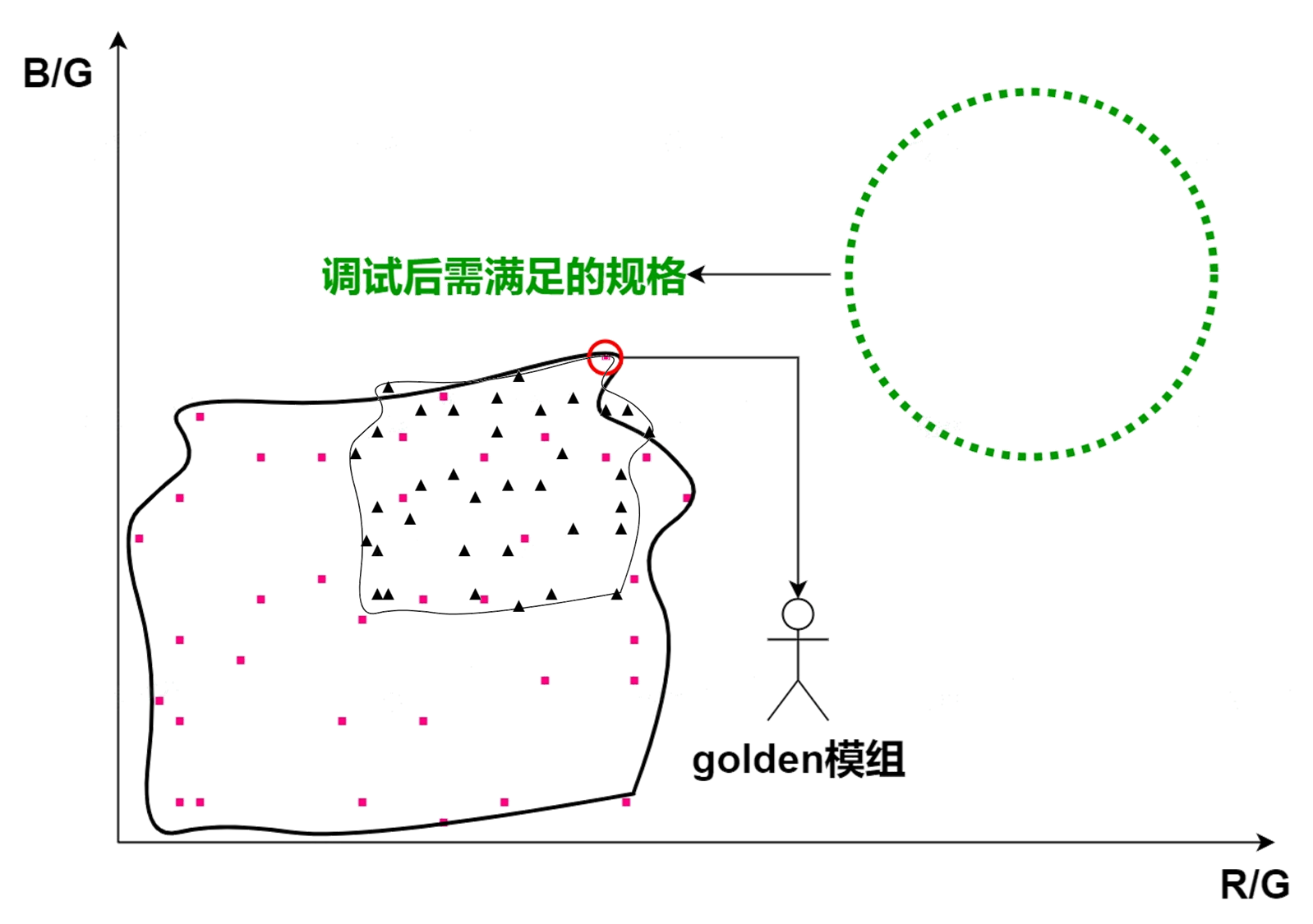

如图4所示为以整批物料几何边缘附近模组为golden模组（红圈所标注模组），模组烧录后数据变化示意图。三角形为各模组经OTP校准后的位置，可以看到整批模组向golden模组靠拢，模组数据整体收敛至golden模组数据。

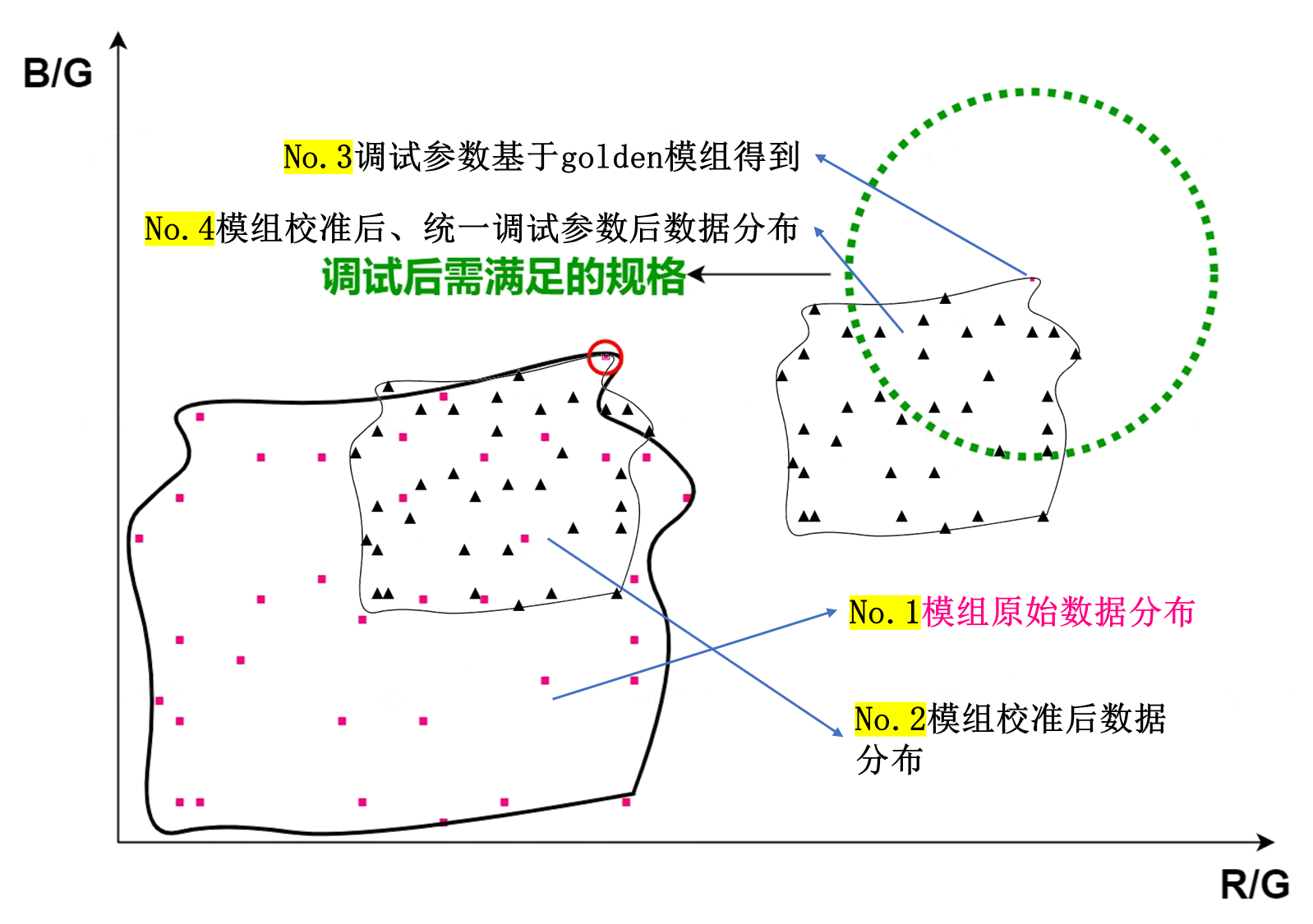

以该golden模组进行软件效果调试，调试至最佳效果后，将调试参数统一应用到批次模组中，调试后模组数据分布如图5所示：

从数据分布我们可以看到，统一参数调试后的部分模组落在规格要求之外，可以得出结论：

将整批物料几何边缘附近模组定为golden模组后，合理的调试参数不能保证整批模组满足规格。

所以，golden不是最好的模组，也不是最差的模组，而是在大批次模组中各方面最平均的模组，golden应该是一批模组的代表。

AWB Golden Sample挑选示例

以AWB校准为例，golden挑选大致过程如下所示：

1.更换模组在同一光源（同一色温）下拍摄，并确定各图片中心Block位置为ROI区域

2.WB Average平均值计算：

计算每颗模组所拍图片ROI区域R/G、B/G（或R/Gr、B/Gr）值

R、G、B为所拍raw图ROI区域阵列中R、G、B平均值，其中，G为阵列中Gr、Gb总体像素平均值。即对每颗模组中有：

$G=\frac{\sum\limits_{i=1}^{i={N_r}}{G_r}+\sum\limits_{i=1}^{i={N_b}}{G_b}}{N_G}=\frac{{G_r}_{Average}+{G_b}_{Average}}{2}$

其中， $N_r$ 为Gr像素个数； $N_b$ 为Gb像素个数； $N_G$ 为Gr、Gb总个数，即 $N_G=N_r+N_b$ 。

每颗模组加和平均得到该批N个模组R/G、B/G （或R/Gr、B/Gr）平均值

$(\frac{R}{G})_{Average}=\frac{\sum\limits_{i=1}^{i={N}}{(\frac{R}{G})_i}}{N}$

$(\frac{B}{G})_{Average}=\frac{\sum\limits_{i=1}^{i={N}}{(\frac{B}{G})_i}}{N}$

i=1，2，...，N；N为模组数量

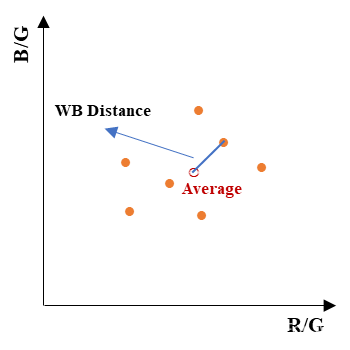

3.WB Distance距离计算：WB距离定义为每颗模组ROI区域R/G、B/G值到所有模组平均R/G、B/G值的距离，示意图如图6所示，图中红色圆圈位置表示模组平均R/G、B/G坐标。公式如式所示：

${WB Distance}_i=\sqrt{(\frac{(\frac{R}{G})_i}{(\frac{R}{G})_{Average}}-1)^2+(\frac{(\frac{B}{G})_i}{(\frac{B}{G})_{Average}}-1)^2}$

距离值最小的模组便为AWB golden模组。

AWB校准数据烧录流程

通过Golden模组的挑选过程可以看出，它就像是“别人家的孩子”，发展均衡不偏科，其他模组需要向它对齐，从而提高模组效果一致性。具体对齐方式可以分为两种：

Sensor补偿方法

假设Golden模组OTP中WB的R/G和B/G是（0.5，0.5），而随机模组的R/G和B/G是（0.4，0.4），那么为了使随机模组达到与Golden模组相同的效果，就要在这个模组的R和B gain上分别乘1.25，由于环境等因素差异，最终的实际效果可能不会和golden模组完全相同，但是至少会和golden模组接近，使最终经过ISP处理之后所有模组的效果一致性有保障。

平台补偿方法

如图7为golden模组在不同色温光源下拍摄18%灰卡的图片，计算得到的每张图片的颜色比值R/G和B/G，不同坐标代表不同光源下的R/G和B/G情况。

同样假设Golden模组OTP中WB的R/G和B/G是（0.5，0.5），而随机模组wb的R/G和B/G是（0.4，0.4），那么为了使随机模组达到与golden模组相同的效果，ISP会将效果参数中Golden模组的每个参考点的R/G和B/G值分别乘上0.8，这样会出现一组适合这个随机模组的参考点，使随机模组的效果和golden模组效果接近，这种方法也能使最终经过ISP处理之后所有模组的效果一致性有保障。

可以看到，无论采取哪种补偿方法，批次中随机模组和golden模组间的R/G、B/G及Gr/G的比值关系即Rgain、Bgain和GGain，是补偿原理中必不可少的数据。烧录过程与模组挑选部分步骤相同：在规定光源下拍摄相同图片，然后对相关数据进行EEProm烧录。烧录数据有以下两种格式：

1.直接烧录R、Gr、Gb、B四通道值 $R_{Value}$ 、 $Gr_{Value}$ 、 $Gb_{Value}$ 、 $B_{Value}$ ，OTPGain值计算由后续Sensor端或ISP端进行。

经过以下计算，各通道像素值转化成16进制后便成为目标烧录数据：

$R_{Value}=int(R-OB+0.5)$
$Gr_{Value}=int(Gr-OB+0.5)$
$Gb_{Value}=int(Gb-OB+0.5)$
$B_{Value}=int(B-OB+0.5)$
$G_{Value}=(Gr_{Value}+Gb_{Value})/2$

2.对四通道值数据外部处理后，烧录对应的通道比值， OTPGain值计算同样由后续Sensor端或ISP端进行。

注意，由于通道比值均小于1，直接转成16进制数无法实现，因此选择统一乘一个系数来将通道比值转化成整数，这个系数一般为512或1024。例如：

$R_{Value}/G_{Value}*n=0.842*1023=861=0x035D$

目前主流通道比值有两种算法：

计算方法1：

存储对应模组 $R_{Value}/G_{Value}$ 、 $B_{Value}/G_{Value}$ （乘转化系数n转化为16进制数存储）

计算方法2：

存储对应模组： $R_{Value}/Gr_{Value}$ 、 $B_{Value}/Gr_{Value}$ 、 $Gb_{Value}/Gr_{Value}$ （乘转化系数n转化为16进制数存储）

通道比值计算方法的选择与平台调试中OTPGain值计算方法有关，对应有：

计算方法1对应OTPGain值

$RGAIN =\frac{R_{golden}/G_{golden}}{R_{Value}/G_{Value}}*\frac{1}{n}$
$BGAIN =\frac{B_{golden}/G_{golden}}{B_{Value}/G_{Value}}*\frac{1}{n}$

计算方法2对应OTPGain值

$RGAIN =\frac{R_{golden}/Gr_{golden}}{R_{Value}/Gr_{Value}}*\frac{1}{n}$
$BGAIN =\frac{B_{golden}/Gr_{golden}}{B_{Value}/Gr_{Value}}*\frac{1}{n}$
$GGAIN =\frac{Gb_{golden}/Gr_{golden}}{Gb_{Value}/Gr_{Value}}*\frac{1}{n}$
总结

本文以AWB校正为例，介绍了摄像模组中golden模组在调试过程中的意义，以及在模组厂产线后端校准（烧录）的流程。欢迎大家多多讨论、指正！
