SRF_PLL同步旋转坐标系锁相环原理以及控制模型

在这里插入图片描述

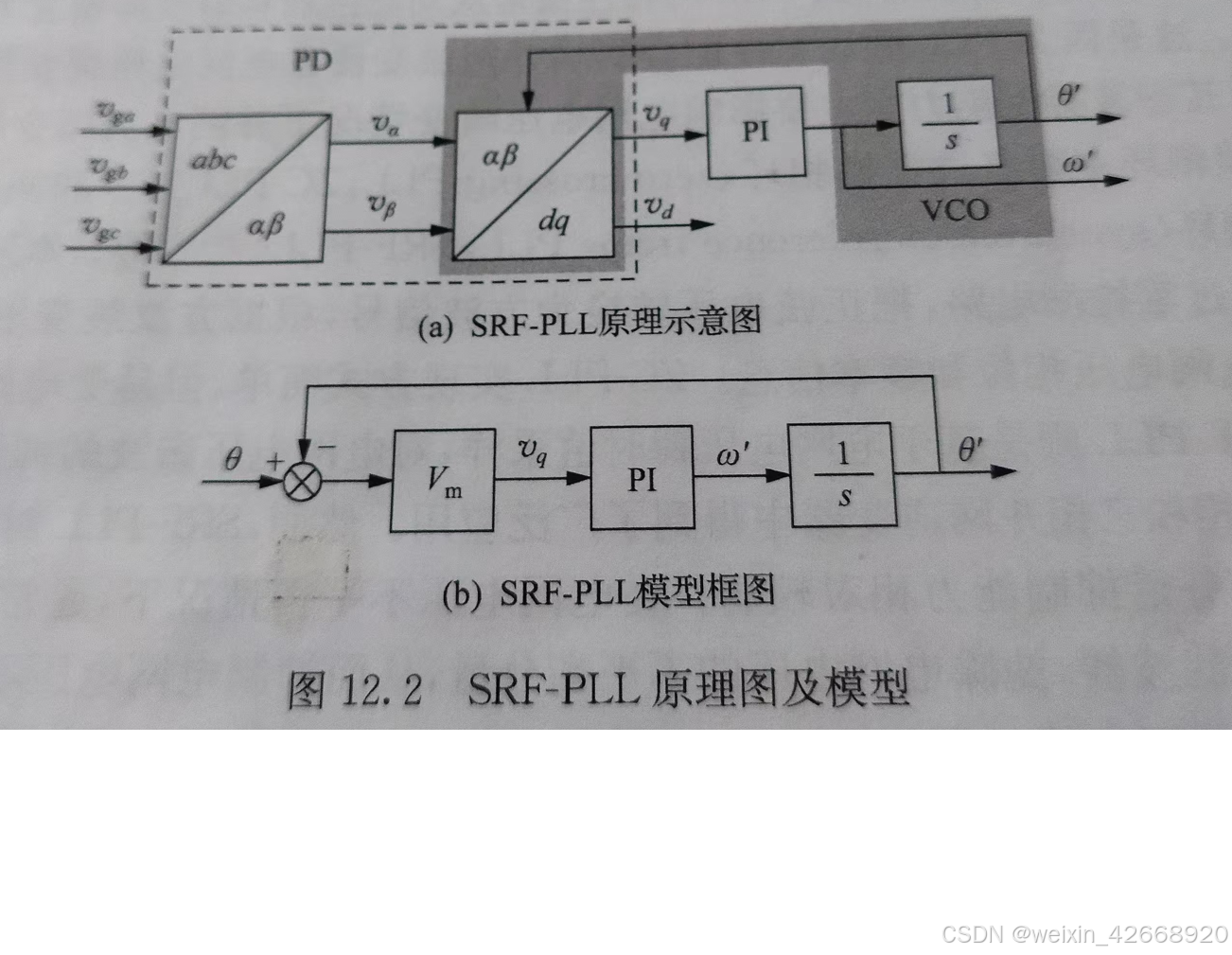

如图所示,三相电网电压经过αβ变换再经过dq变换以后,进行PI调节,在经过积分获得相位角,反馈回dq变换模型。
其原理就相当于第二张所示两个相位的差值,做PI调节实现自动控制。

其本质原理是,当PLL锁定的时候,θ和θ’相等,用输出的θ对三相电压自身做dq变换,会使变换后的向量旋转至X轴,那么其Vq分量为0。
当未锁定之前或者频率有变换,θ和θ’不相等,Vq大于0或者小于0,经PI调节后获得角频率,角频率积分输出矫正后的相位,从而实现自动调节。

可见判断SRF-PLL锁定的要点是,Vq分量为0.
PI调节后的量之所以要设定为频率是因为,频率是一个缓慢变换的量,和PI调节相匹配。如果直接设计为相位,由于相位是频率的微分,变换太快,不适合PI调节。

SRF-PLL (Synchronous Reference Frame Phase-Locked Loop) 是一种用于电力电子系统中的控制算法,其原理是将参考信号转换为一个同步参考框架中的电流,以实现电力电子设备的精确控制SRF-PLL 是一种相位锁定环 (Phase-Locked Loop) 的变种,主要应用于电力电子系统,其核心任务是保持控制系统中的相位同步。通常,电力电子系统中会有一个参考信号,如无功功率参考、电压参考或电流参考等,而SRF-PLL的作用就是将这个参考信号转换为同步参考框架中的电流信号。这样,通过控制系统中的电流环节,可以实现对电力电子设备的精确控制SRF-PLL 的关键是实现参考信号到同步参考框架中的转换。它使用了相位锁定环控制算法,通过对比参考信号与系统输出信号的相位差来调整系统输出,使其保持与参考信号同步。同时,SRF-PLL 还使用了强制同步误差技术,通过测量同步参考框架中的电流误差来控制输出电流。这样,SRF-PLL 能够精确地将参考信号转换为同步参考框架中的电流,以实现对电力电子设备的精准控制SRF-PLL 的应用非常广泛,涵盖了各种电力电子设备,例如变频器、逆变器、直流调速器等。它可以实现对电力电子设备的快速响应、高精度控制,提高了设备的效率和稳定性,同时也满足了电力系统对电流质量和功率因数的要求。 总之,SRF-PLL 是一种用于电力电子系统中的控制算法,通过将参考信号转换为同步参考框架中的电流信号,实现对电力电子设备的精确控制。它的应用广泛,能够提高设备效率和稳定性,满足电力系统的要求。
