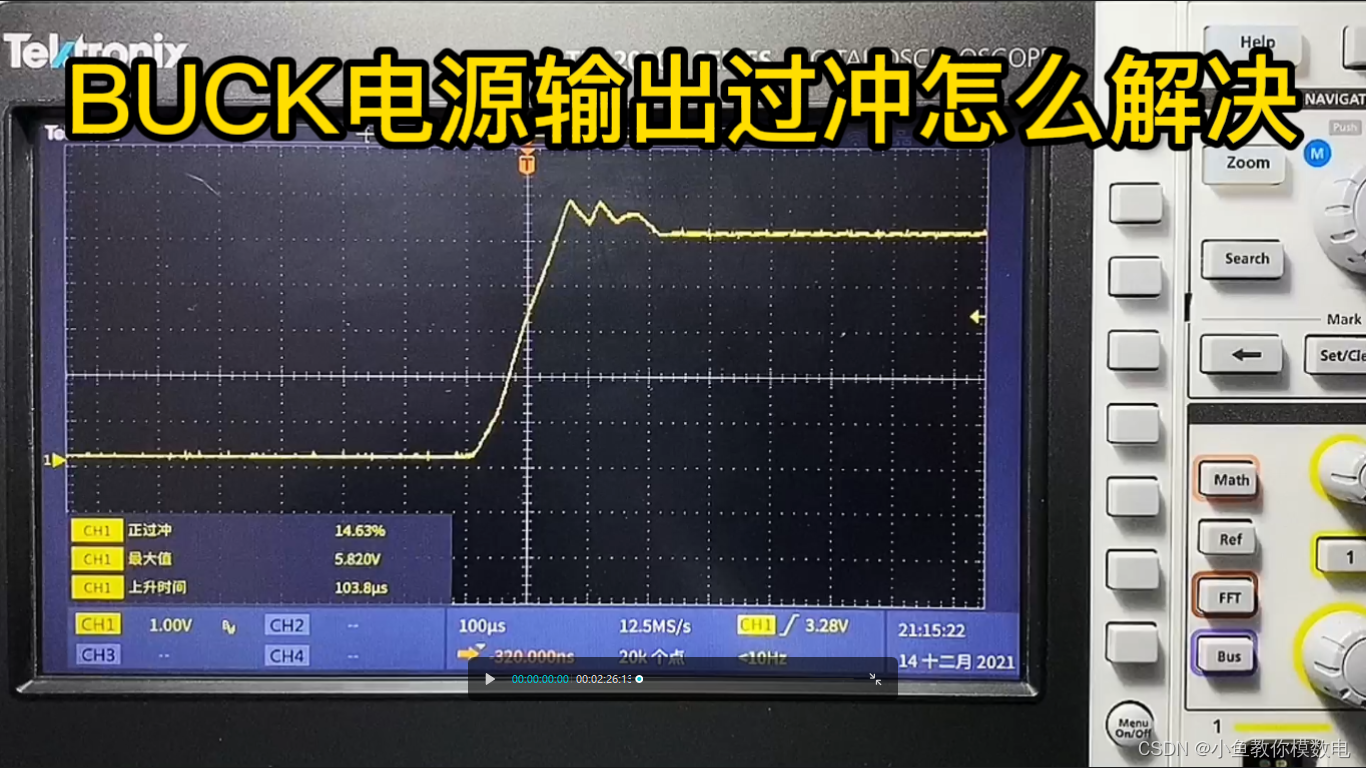

BUCK电源有时候输出电压会出现过冲

一般解决上面的过冲有两种方法

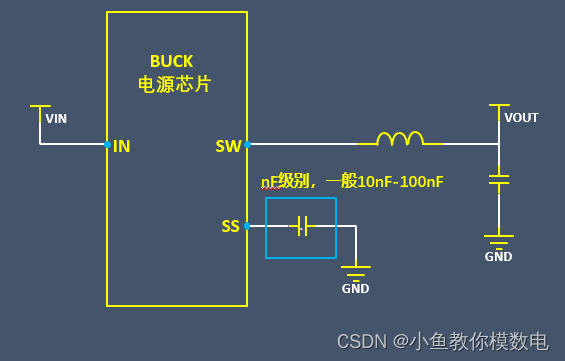

第一种，在SS引脚加电容，让输出电压上升斜率变缓一点

第二种，在反馈电阻上并联小电容，改变反馈的相位裕度

具体可以看下面的视频

BUCK电源输出过冲怎么解决
