电磁兼容RE典型整改案例分析

（1）可视对讲门铃EMI解决方案

客户介绍：
     珠海某电子科技有限公司是一家专门从事智能家居和楼宇对讲生产、研发、销售为一体的科技型企业，经客户转介绍认识，因其有一个新研发的高端出口可视对讲系统在深圳宝安某检测公司进行空间(RE)辐射测试EN55022标准时，辐射超过限值，无法通过测试。后经运用我司提供的EMI滤波器进行整改后，通过测试。
测试数据-整改前：

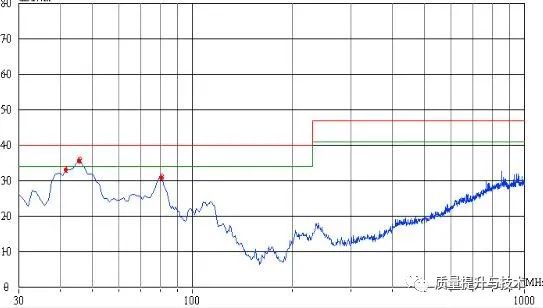

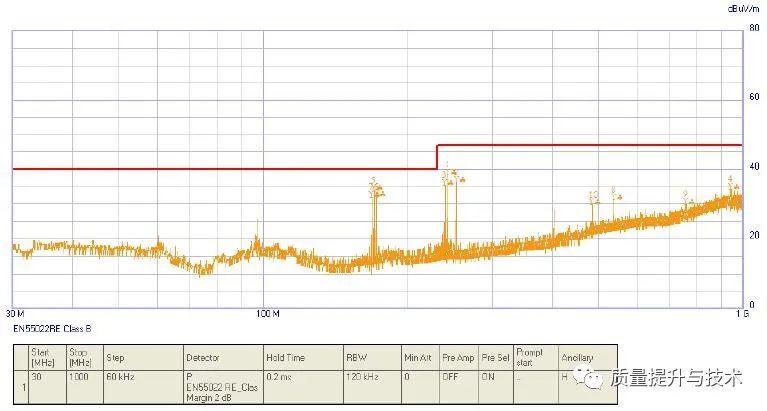

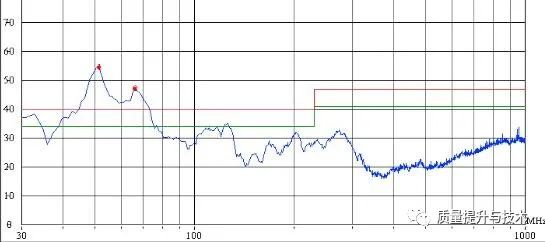

测试数据-整改后：

解决方案：
1、时钟晶振串联RU滤波器进行窄带噪声衰减处理，减弱其发射强度

2、使用EMI电源专用滤波器对电源供电线路进行宽频噪声进行抑制。

（2）网络电视盒EMI整改案例



      络电视节目。网络电视盒又称电视盒子，是智能家居中必备的智能多媒体终端。

一、现象描述

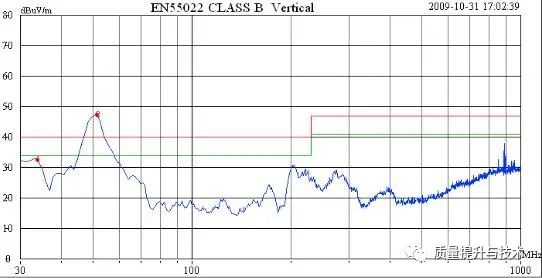

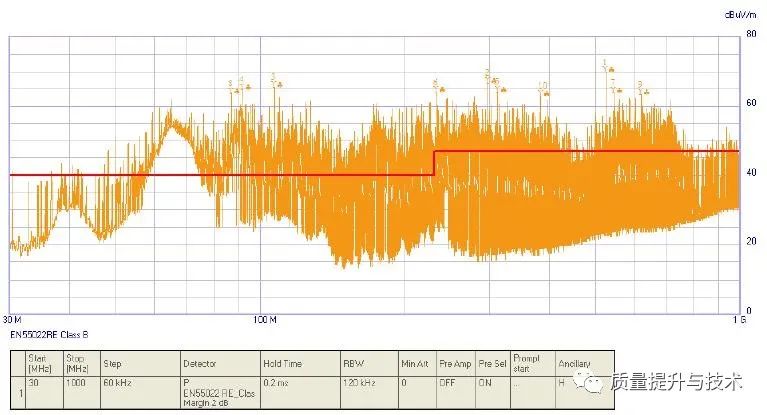

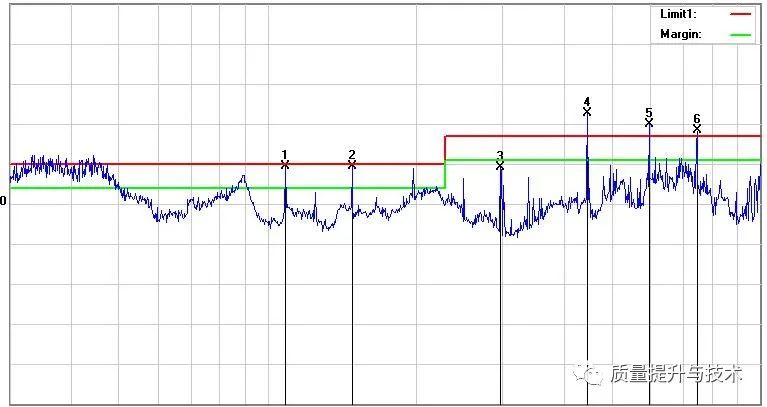

     连接适配器充电，接HDMI显示屏，通过宽带拼接网络传输千兆数据，测试EMI辐射发射测试，ClassB标准下不达标。以下为测试波形图：

二、整改方案

      在更换能通过ClassB标准的适配器后，更换一条更好的HDMI线，并在主板上3.3V电源晶振增加阿赛姆展频IC后，通过ClassB标准测试。

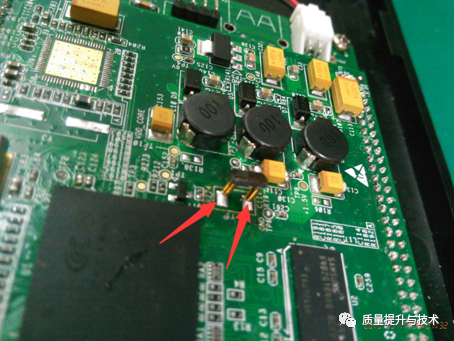

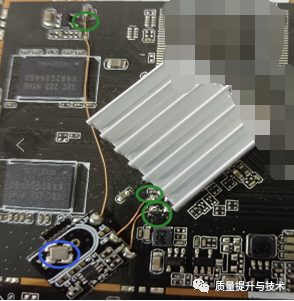

1.将主板3.3V电源晶振拆下焊接在阿赛姆展频IC模块上（蓝色圆圈），将模块三个引脚分别接3.3V电压，原来晶振引脚两边。

三、整改后实验现象

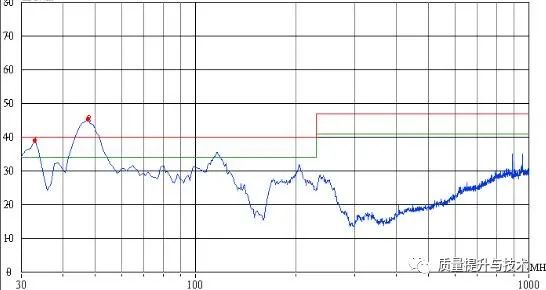

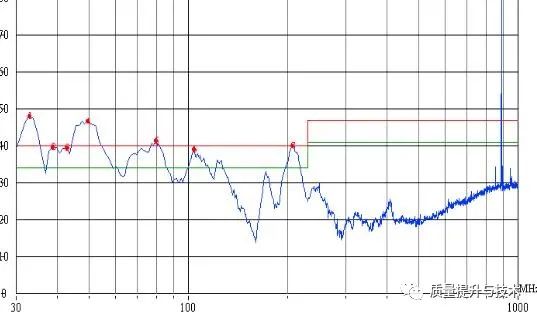

整改后已无超标频率，以下是测试波形图：

（3）直流DCDC开关电源EMC辐射整改案例

      开关模式电源，又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。

EMC问题描述

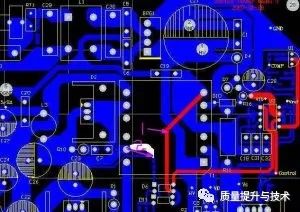

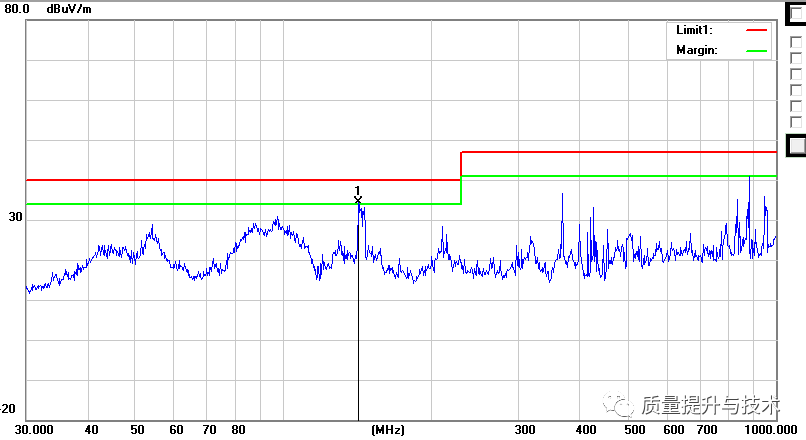

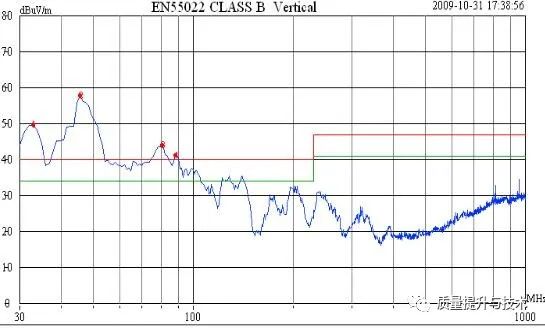

开关电源EN55022 辐射测试不过

开关电源EMC整改方案

1.开关管D、S脚加20pF-1000pF高压陶瓷电容，对30MHz-120MHz辐射干扰有一定的拟制做用。

2．变压器外加铜铂（接电源热地），对30MHz-120MHz辐射干扰能有效屏蔽（5dB-15dB）。

3．增大DC输出端共模电感电感量，能有效拟制30MHz-50MHz辐射干扰。

4．输入端（靠近变压器）加CBB电容。能有效拟制30MHz-100MHz辐射干扰。

（4）直流有刷马达EMC辐射超标解决方案

        电动机，又称马达、摩打、摩托或电动马达，是一种将电能转化成机械能，并可再使用机械能产生动能，用来驱动其他装置的电气设备。大部分的电动电动机通过磁场和绕组电流，为电动机提供能量。电动机与发电机原理基本一样，其分别在于能量转化的方向不同：发电机是藉由负载将机械能、动能转为电能；若没有负载，发电机不会有电流流出。

测试标准：GB/T9254 CLASSB

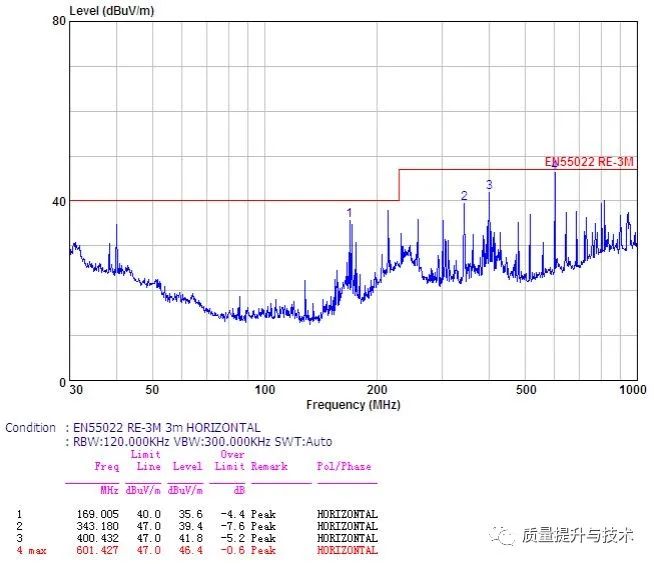

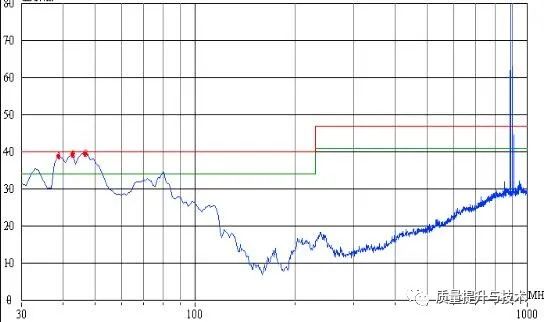

整改前的测试数据

EMC问题点：电刷间隙拉弧产生辐射

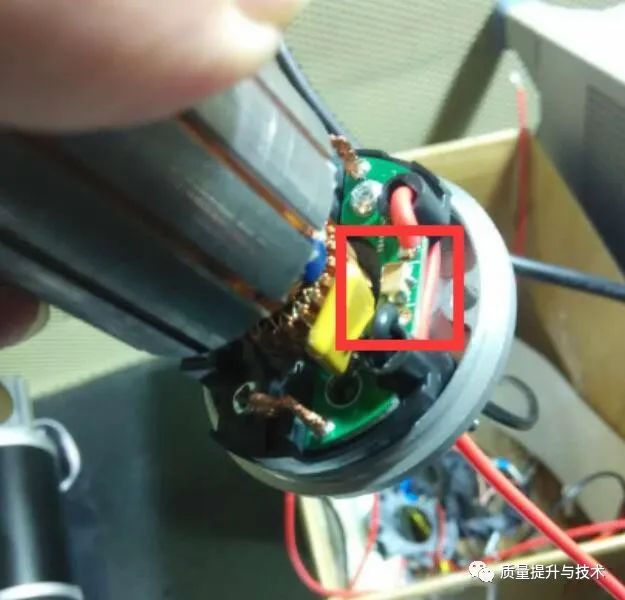

解决方案：增加共模滤波器

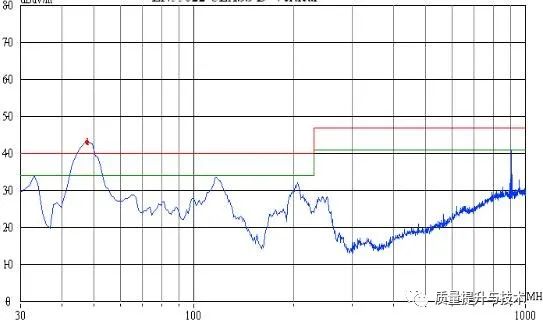

整改后的测试数据：
