三、电阻的介绍

1、电阻的阻值识别

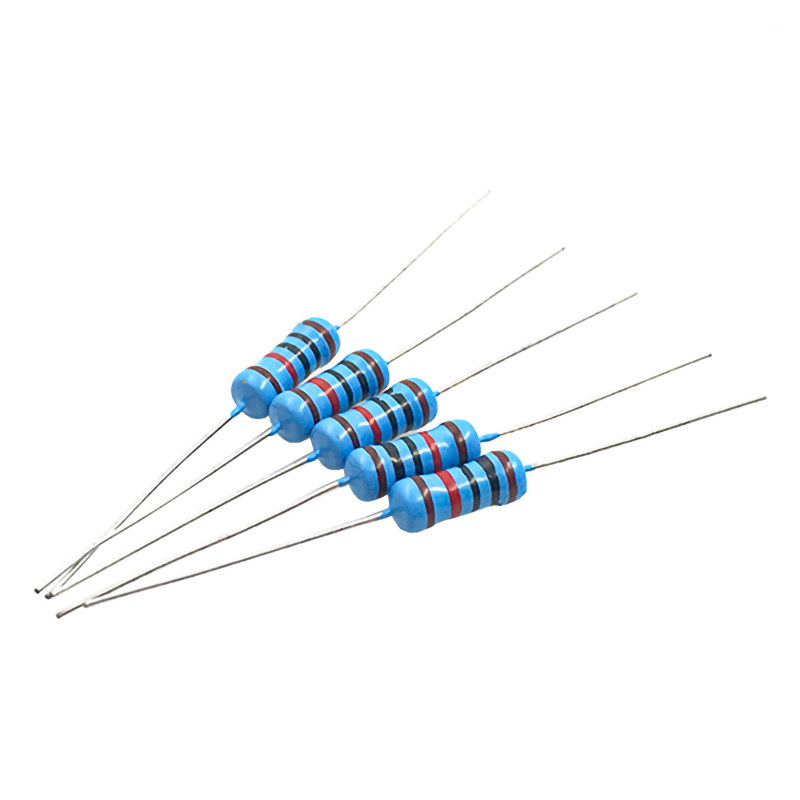

1.1、色环电阻(直插电阻、插件电阻)

(1)如图所示

(2)阻止的读取

• 分为四环电阻和五环电阻
• 表示阻值的色环之间距离比较近，表示精度的色环间距比较远且是最边上的色环，最靠近精度色环的色环表示乘数
• 四环电阻阻止：22Ω；五环电阻：220 * 100K = 22MΩ。

1.2、贴片电阻

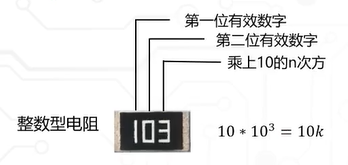

(1)整数型电阻

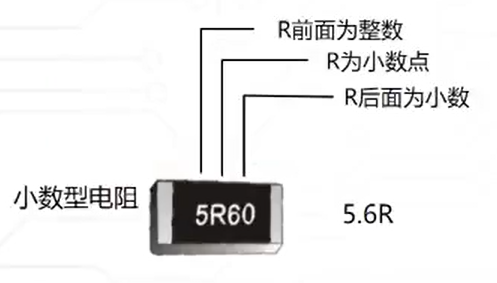

(2)小数型电阻

2、电阻的功率

(1)电阻功率计算公式

•
•
• P =

(2)设计电路过程中，一定不能超过电阻的额度功率，否则电阻发热会很严重，甚至烧毁电阻。

3、电阻的限流作用

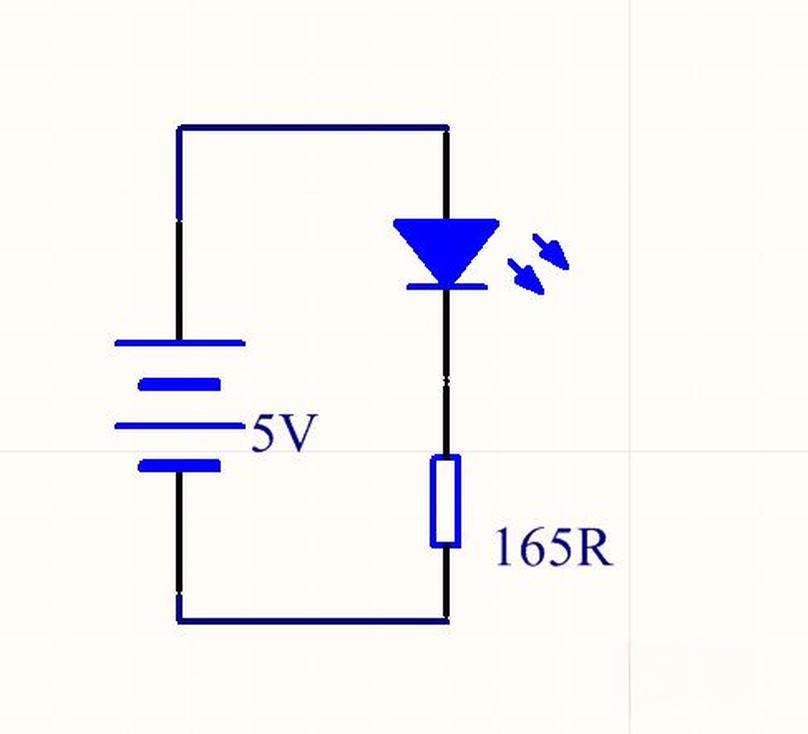

(1)当供电电压大于负载的工作电压时，可以利用电阻限流
（注意：电路中不能超过电阻的功率，同时尽可能只工作在供电电压与负载工作电压相差不大或者工作电流很小的场景）

• LED长的引脚为正，短的引脚为负。

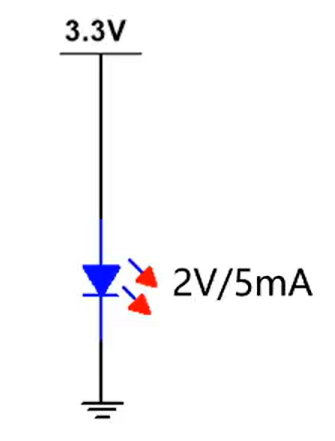

• 左图限流电阻的阻值： R = (3.3v -2.2v) / 5mA = 260Ω

4、电阻的分流作用

(1)电阻分流公式：

(2)电阻并联分流

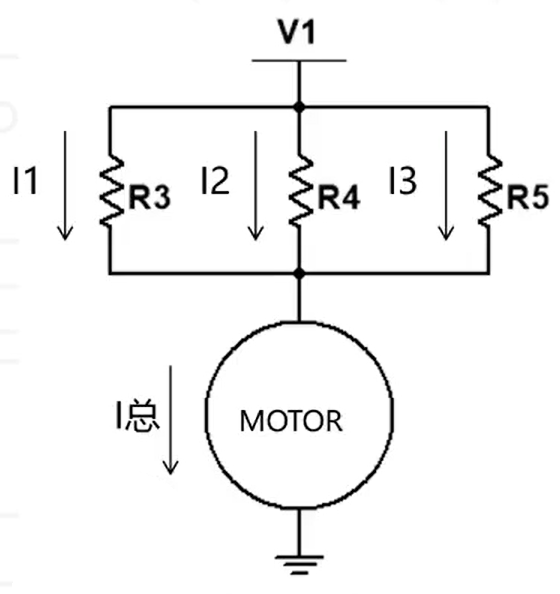

• MOTOR是一个电机，正常工作所电流较大
• 只采用一个电阻进行限流时，所需电阻的功率较大
• 这时如只有小功率电阻，可采用多个电阻并联分流

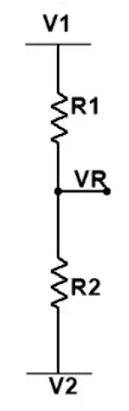

5、电阻的分压功能
