AD16原理图页设置库路径(1)

     AD16原理图页,一键为所有元件设置相同的PCB封装库路径

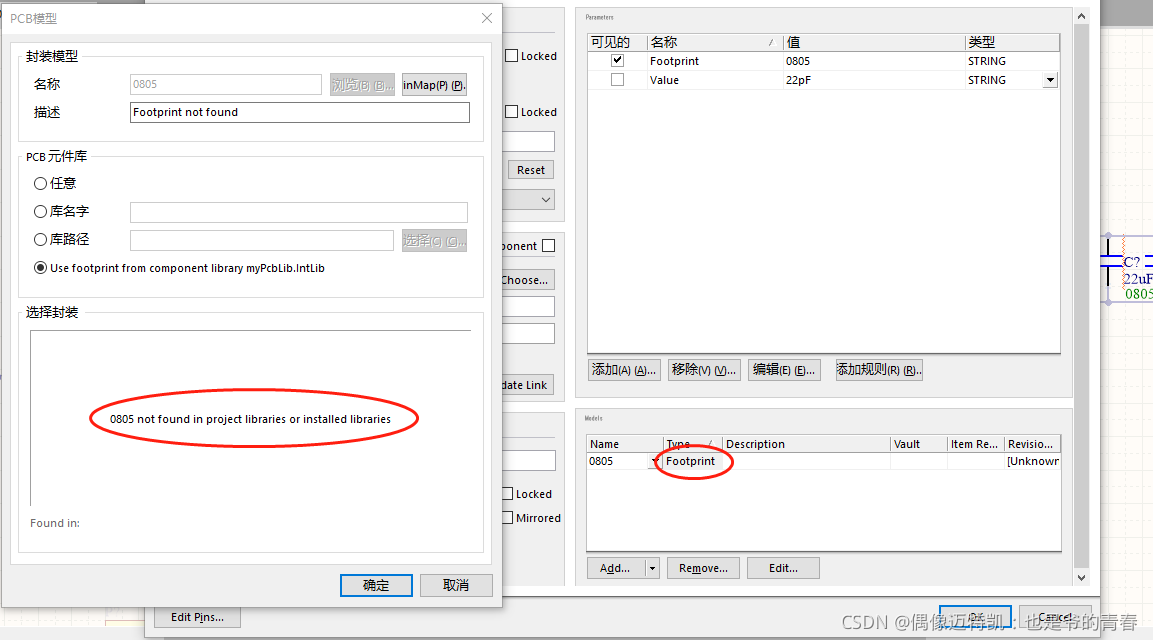

  1. 现象描述(我已经将自己的库放入该工程文件下),就是找不到封装:
  2. 如果一个个点击元器件,再一个个的选择库路径,太费劲。

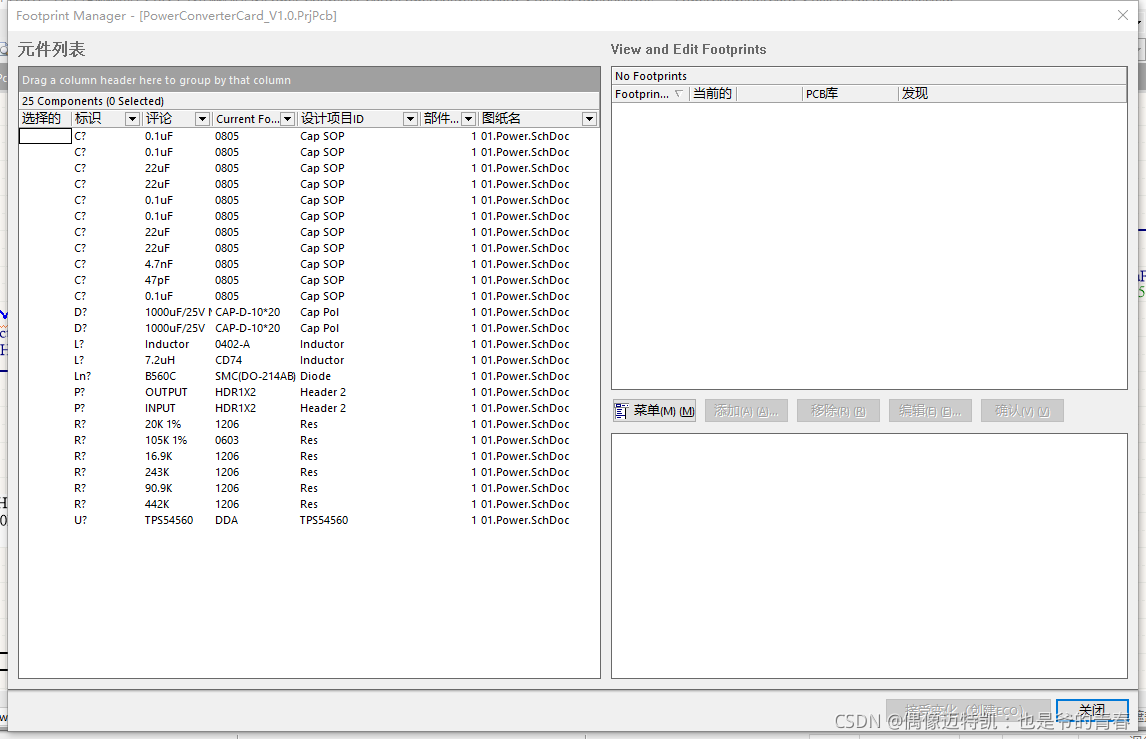

  3. 工具-封装管理器:

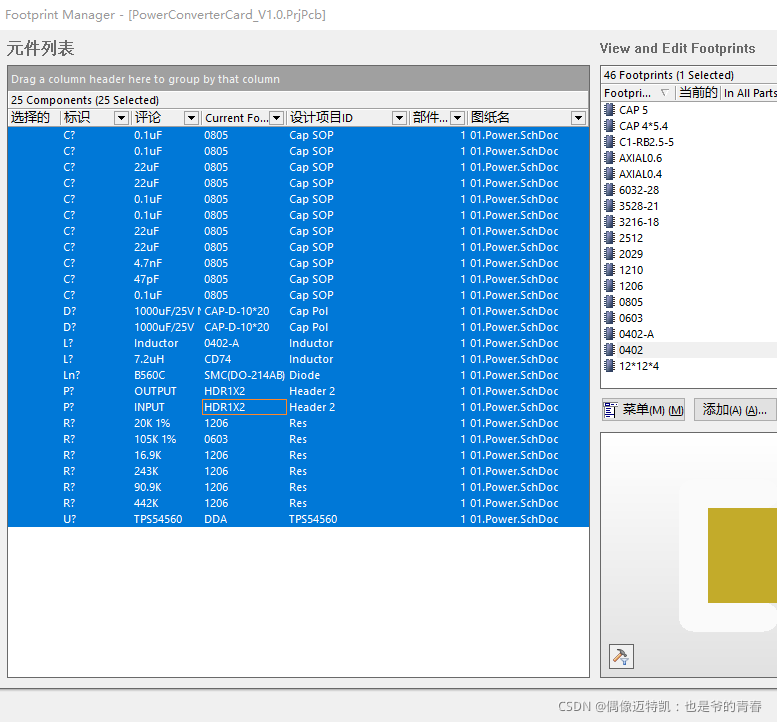

  4. 选择左栏任意一个,再alt+A,选中左栏所有

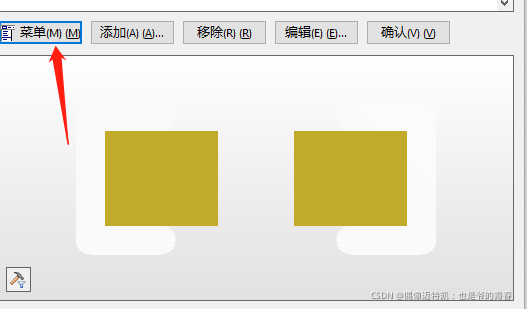

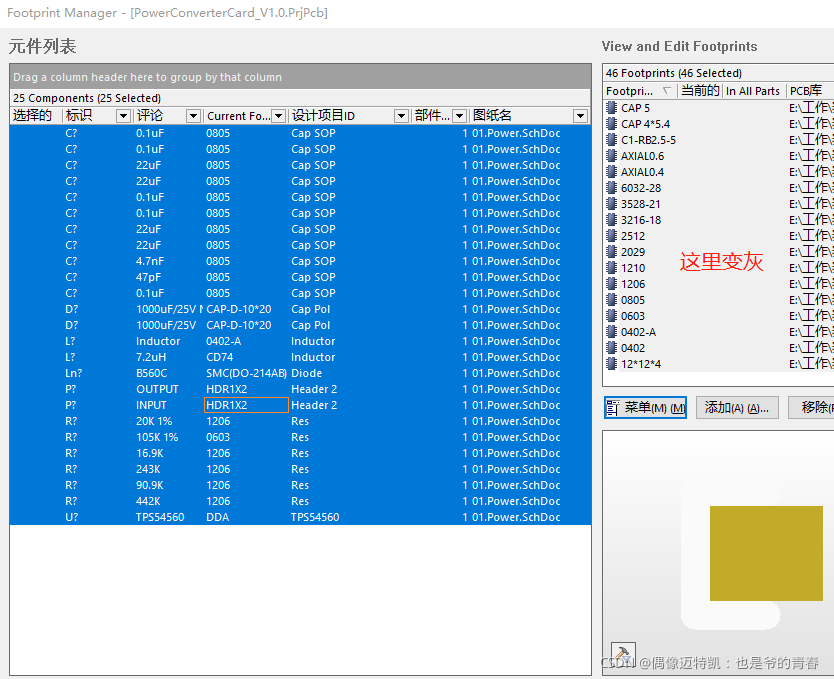

  5. 右栏:菜单-选择所有

  6. 右栏:菜单-更改PCB库-库路径-弹出的窗口选择自己的PCB封装库

以上操作即可完成对原理图中所有元件更换PCB库,统一设置库路径的目标,省去了点选的麻烦。
