Vivado ILA无法触发，点Stop Trigger提示There are no armed ILAs

Vivado和Vitis都能正常烧写程序，烧写完成后，Vivado中也能正确识别出ILA并打开波形窗口，奇怪的是，ila无法触发，无法显示任何波形，点击Stop Trigger会提示There are no armed ILAs。现象如下图所示。

Xilinx论坛中有人遇到同样的问题，ZYNQ: Chipscope ILA not working

问题原因如下：

ILA 频率应大于2倍的JTAG频率！！！

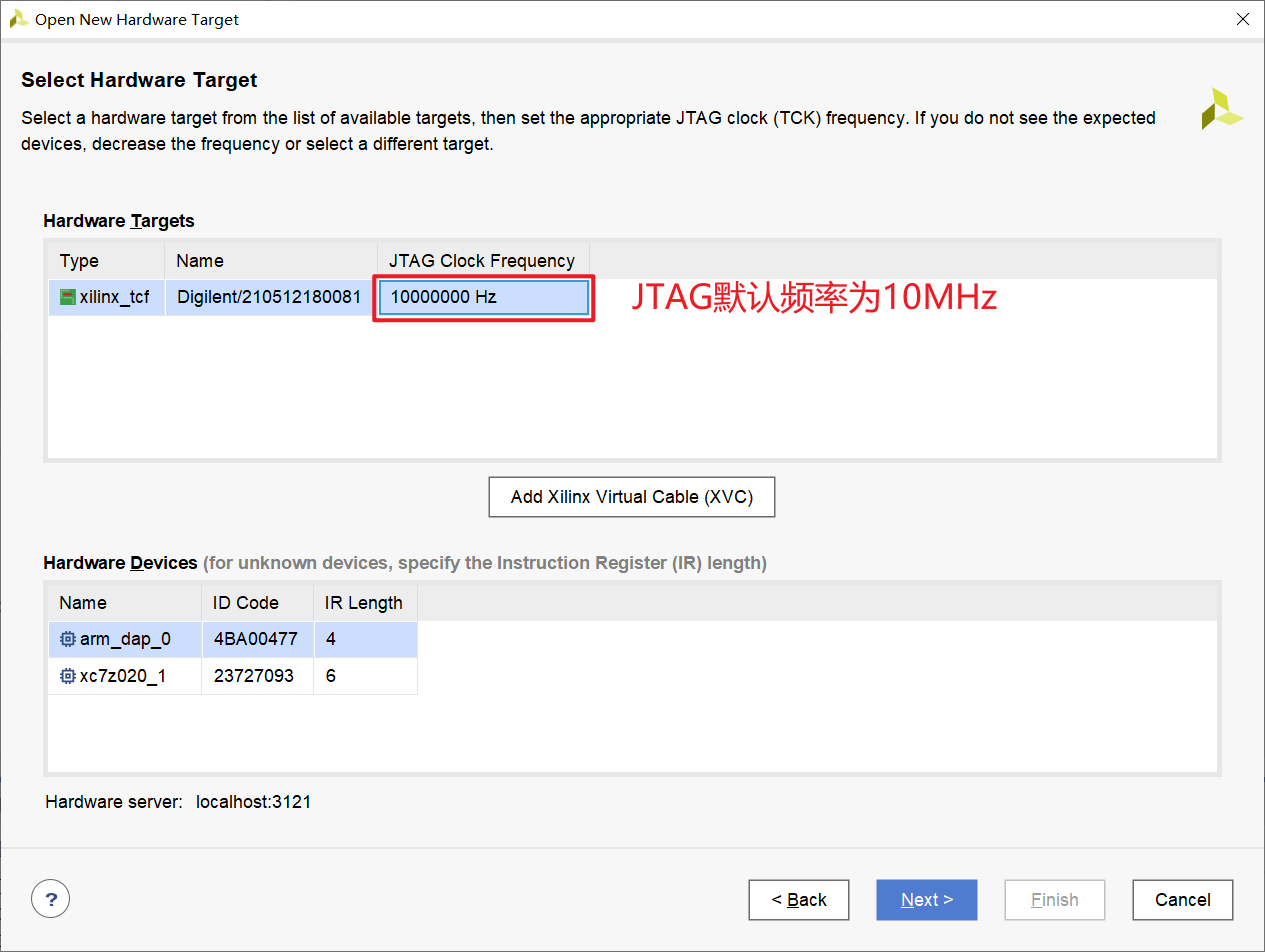

好吧，JTAG频率太高了，ILA是不能正常工作的，我检查了一下JTAG的频率，发现是10MHz，而我ILA中有一个观测信号是时钟信号，它的频率是10MHz，所以ILA不能正常工作。

当把JTAG频率改为5MHz后，ILA开始正常工作了。

据我猜测，JTAG是用来传输信号的，它的频率可以看做是信号源的频率，而ILA是用来采样信号的，它的频率则是采样信号的频率，根据采样定理，采样频率必须 ≥ 2 × 信号频率，所以JTAG频率不能超过ILA中信号工作时钟频率的一半。
